relais demarreur

non du tout
au moins d'un seul coup d’œil si il y a un problème tu sais de ou ça vient
soit pas de 12 en entré du relais ... pas de batterie ou coupure
soit bobine hs ou mal alimenté
soit pas de sortie de 12 volts mauvais contacts du relais

voila aussi simple que ça ....

apres si t'aimes moi si ...

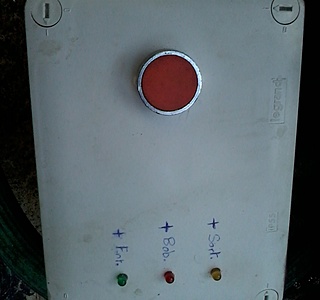

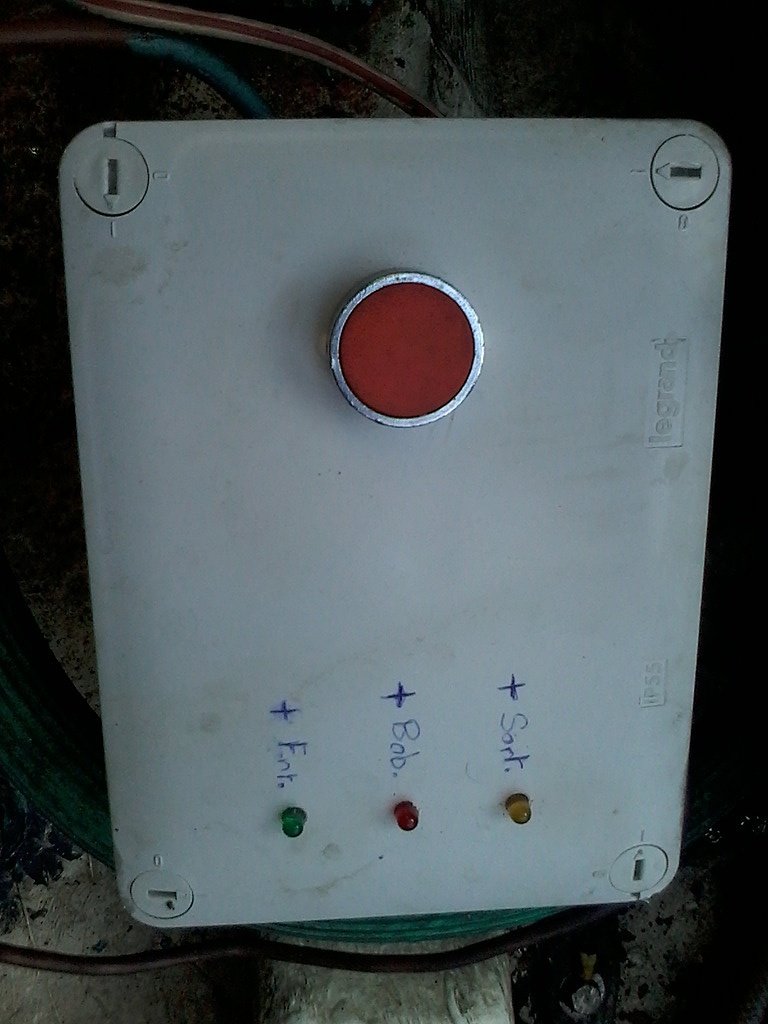

3 diodes 3 résistances , une boite, un peu de temps .. c'est sympa et très utile... pour moi ...

Didier

bjr,
pour le bouton poussoir il ne passe pas tant d'intensité que ça ,
c'est juste une commande de relais par contre ça passe par une self donc mettre un condensateur en // avec le bp protégera les contacts de l'extra courant de rupture
alain

non Alain ça ne commande pas le relais mais le solénoïde du démarreur , (je ne sais pas trop comment c'est foutu sur le démarreur d'un 4.236) ça court-circuite le relais ..... donc un peu d'intensité quand même mais j'ai prévu 10A quand même et ça ne servira qu'en cas de problème, donc j’espère très rarement ..... et oui je pourrai mettre une capa ......@chourmo pour les photos pas de problème je fais ça demain ... et pour le schéma c'est simple je te le ferais si t'es intéressé ....
Didier

bjr,
je sais tout à fait comment c'est fait
tu ne peux pas commander le moteur du démarreur avec un bp ,ça va fumer , d'ailleurs mécaniquement tu n'as pas la place pour du 50mm2
tu commendes le bendix c'est à dire le relais donc l'intensité n'est pas forte ,tu ne fais que shunter la clef de contact .
alain

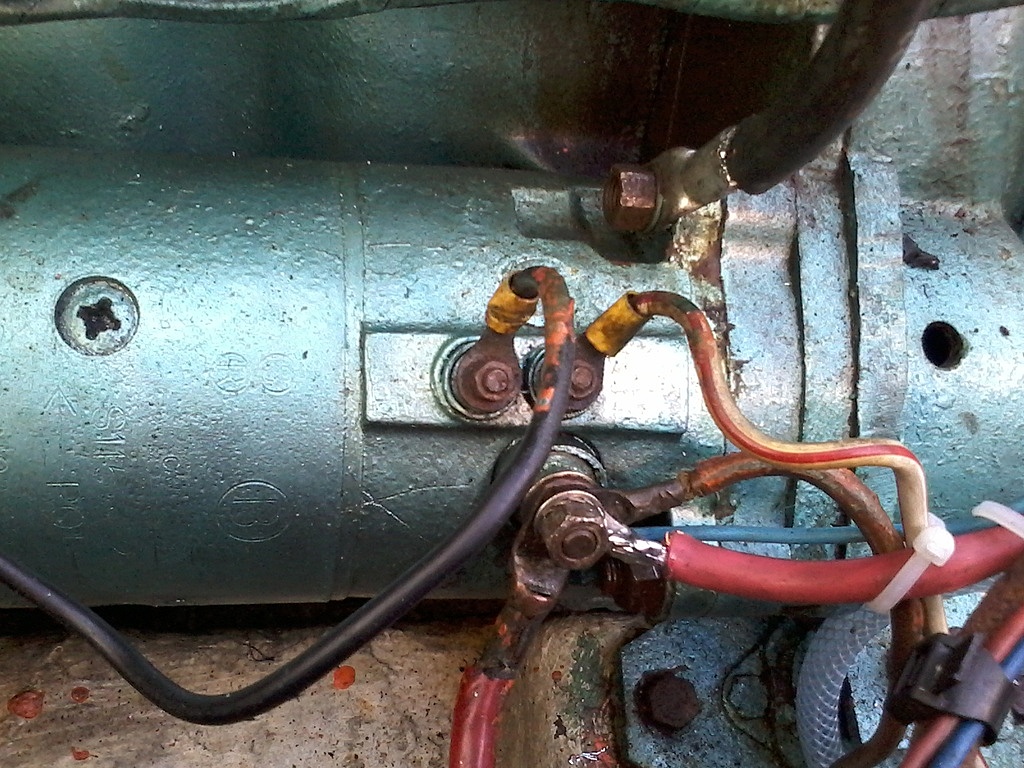

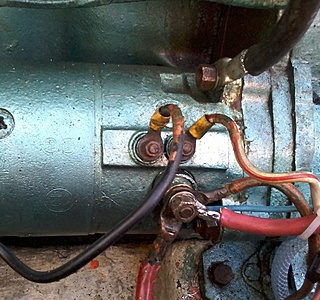

ce démarreur à son bendix interne c'est une bobine qui fait avancer l'axe porteur de l'engrenage qui s'enclenche dans la couronne et en même temps établit le contact en fond de culasse pour les charbons du lanceur .
effectivement le 6mm2 est nécessaire car il passe dans les 20a en instantané et ça baisse un peu après .
avec l'effet de self au moment du contact il y a absorbtion de l'arc par contre au moment de la coupure la self se vide et crée un arc donc ça serait bien de protéger ces contacts par un condensateur ..
alain

effectivement quand j’ai acheté le bateau il y avait un petit relais mais qui ne servait plus ...donc rien changé et ça marche bien comme ça , le contact de la clef ne souffre pas trop apparemment depuis 5 ans minimum ....... j’ai changé également l’alternateur pour mettre du "standard" et refait presque complètement toute l’électricité avec boitier a fusible ...
Didier
