Régulateur de charge Panneaux Solaire MPPT 10A

J'ai le meme en 40A pour ma maison autonome. Fonctionne bien. Acheté sur aliexpress www.aliexpress.com[...]16.html

Sinon Victron et Steca en marques européennes font de très bon produits.

Le mien vient de chez Tec Nautic.
N'existe plus, mais notre ami Now, pourra te donner quelques d'informations à son sujet.

Voir aussi: lrsolaire.blogspot.fr[...]/ . Johann pourra te conseiller efficacement.

J'installe et conçoit des installations solaires à longueur de journée:

Sur les petites puissances nous travaillons maintenant avec la gamme Victron. qui est le meilleur rapport qualité prix.

J'ai testé aussi la gamme morningstar. Le Sunsaver MPPT est un très bon produit (garantie 5 ans). un peu difficile à trouver car americain.

Nous avons travaillé aussi avec les STECA 1010 MPPT que je trouve personnellement moins fiable.

Sinon la rolls du régulateur pour les ampérages plus important (60A) c'est le Variotrack VT65 de studer qui est également le seul régulateur du marché IP55. mais il faut environ 800 à 1000W de PV pour le rentabiliser.

@caracola
merci regarde ce lien et dit moi ce que tu en pense
www.solardeal.fr[...]T10.cfm

Il y a aussi SEIMI Equipements MARINE....

En tant que pro d'instalation solaire tu me conseillerais quel modèle 10A mppt,
j'aurais apprécié me prendre un victron mais celà dépasse mon budget.
J'ai pas mal d'autres travaux prévu cette saison avant la mise à l'eau.

Je te conseille
BlueSolar MPPT 75/10 de victron
Morningstar Sunsaver (15A)
STECA SOLARIX MPPT1010 (10A)

Sympas merci pour la bonne adresse.
Le modèle en entrée de gamme devrait être suffisant.

www.ase-energy.com[...]10A.cfm

merci, mais je cherche plus un mppt.
sinon pour le prix pas mal.

Hello,

Là, je me méfierais.
C'est du Made In China, ce n'est pas un mystère, c'est écrit dessus.
Mais à ce prix, si ça peut être un indicateur, ça pourrait être une imitation qui n'a d'MPPT que le nom.
J'éviterais.

Regarde sur le forum, il y a plusieurs fils sur les régulateurs bidons.
Et pour le SAV, tintin.
Quoiqu'à ce prix là tu peux en acheter 2 de rechange.

Amicalement.
FX

je le pense aussi

merci pour les infos,
est ce que je doit prévoir un convertisseur de tension 12v ren 220v pour recharger ma tablette, iphone.etc...

Les tablettes se rechargent généralement avec du 5V (prise USB) les PC fonctionnent généralement en 19V. donc il te faudra des convertisseurs.

Personnellement j'utilise un petit convertisseur 180W pour tous mes petits appareil (téléphone, tablettes etc... (cela fait effectivement 2 conversions (12v -> 220V -> 5V) mais comme ce sont des petites puissances, les pertes ne sont pas catastrophiques.

Pour le PC j'ai un convertisseur 12V-19V.

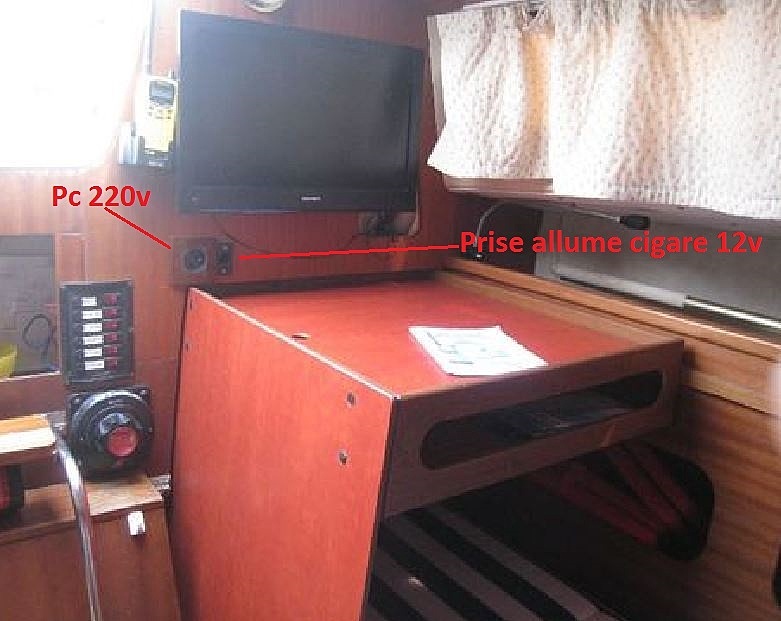

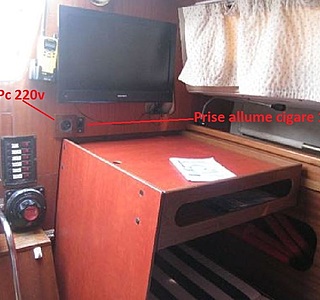

Au niveau prises, j'ai abandonné les prises allume-cigares qui génèrent énormément de faux contacts et qui chauffent -> donc pertes électriques + risque d'incendie.
J'utilisent des prises 220V en mettant le plus sur les phase et le - sur le neutre. J'ai également pris des prises de couleur pour les distinguer des prises 220V.

Merci pour ton retour d'expérience, celui ci est un vrai mppt
je pense quem mon choix va être celui ci.

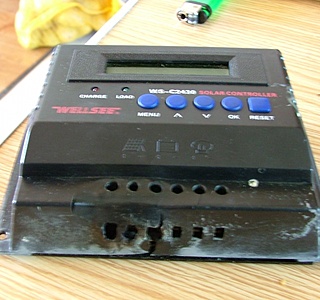

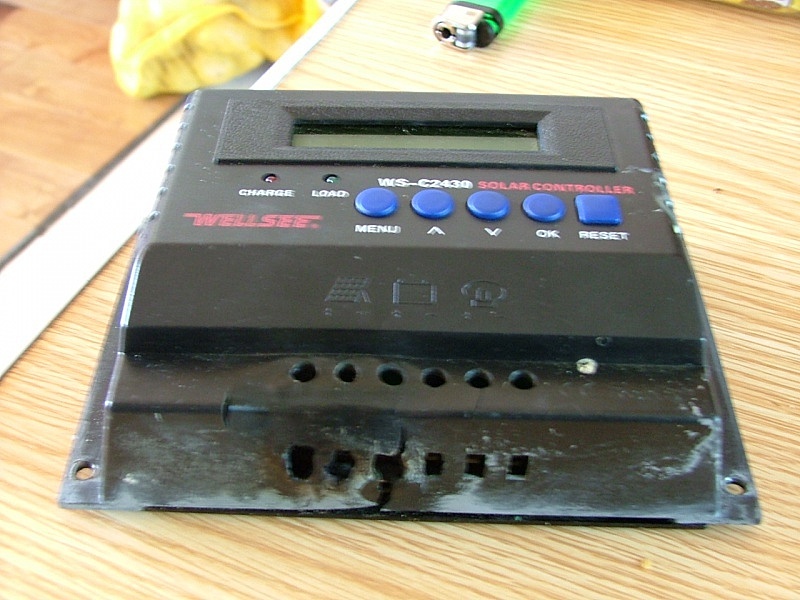

C'est un WELLSEE (WS) et non ce n'est pas un vrai MPPT. Est-ce qu'il va charger ta batterie...oui... mal car il arrête de charger à 13.7V. Est-ce qu'il fait du MPPT (recherche du meilleur point de puissance) non car électroniquement il n'est pas équipé pour. Est-ce qu'on peut l'acheter oui, il est conçu pour. :-D

Hello,

Ah, si tu as déjà ta TV, alors il te faut bien un convertisseur 12-220V.

Sinon, si tu n'en avais pas encore une, je t'aurais conseillé d'en acheter une en 12V.
L'an dernier au printemps il y a eu des promos chez Carrefour, sinon on en trouve toute l'année chez les campingcaristes.

Amicalement.
FX

je sais bien pour la tv
Un convertisseur de 300w devrait suffir pour un petite tv.

Si elle reste à cet endroit en navigation, elle ne va pas faire long feu ou plutôt si!
Gégé

Quand je lis dans "features": "4-Stage charge with PWM output"... J'ai un gros doute!
Ceci dit EPsolar est une marque chinoise sérieuse.

au niveau du prix l'intérêt par rapport à un victron bluesolar 10/75 équivalent que tu peux avoir pour 80€, c'est d'avoir la télécommande en prime. (télécommande qui ne sert pas à grand chose si elle n'as pas de fonction d'enregistrement et de sortie USB/ bluetooth ou autre pour communiquer).

Apparemment, pas de doute, si on comprend l'anglais :
www.epsolarpv.com[...]257.pdf
Parfois, il vaut mieux demander au constructeur directement les précisions.

en dessous de 200w de panneaux le MPPT n'a pas vraiment d'utilité,
la différence de rendement est minime ...
le pwm suffit et est plus sûr que le mppt qui tombe souvent en panne
alain

il faut regarder le couple régulateur / panneau.
Un panneau de 100W avec un régulateur MPPT correspond au niveau production d'Energie à un panneau 130W avec un PWM. donc ce que tu dépenses en plus sur le régulateur, tu le récupères sur le panneau.

Le MPTT qui tombe plus en panne? Je l'ai vraiment pas constaté sur les 3 dernières années.

Je suis d'accord avec toi que le MPPT est conçu pour fonctionner avec des hautes tensions et l’idéal c'est d'utiliser des modules 60 cellules de 250-270W avec tension à vide de 36V (qui sont également moins chers) ou de mettre les modules en série.

L'influence de la T°C cela dépend aussi de la qualité des modules.
Sur les REC que j'utilise: perte de tension de 0.27%/°C.
Sunpower, ou benQ : 0.26%/°C
Yingli : 0.32%/°C
Kyocera : 0.36%/°C

De même cela dépend de l'ensoleillement moyen de la zone.
En Polynésie nous atteignons facilement les 1000W/m² et dès qu'il y a un peu de soleil on a 800W/m². (j'ai déjà vu 1400W/m² aux tuamotu).
cela à pour effet de monter légèrement les tensions et (également de les baisser en augmentant la chaleur). les panneaux fonctionnent avec des chaleurs de 40 à 45°C et 60°C en surimposition toiture.

Pour relancer le débat: les instruments de mesures disponibles pour le grand public ont des incertitudes trop importantes pour faire la différence (en particulier les solarimetres ont des incertitudes de 5 à 10%). Cela implique qu'il faut faire des mesures sur des longues durée pour voir les différences.

Je ne doute pas de ton constat mais il semble que cela concerne plutôt des installations terrestre avec des conditions assez éloignées de celles rencontrés sur un bateau....
Pour qu'un MPPT fasse la différence il faut que la tension batterie/panneau soit importante, ils peuvent sans autre accepter 100V voir plus en entré et recharger à 12V....Ils sont fait pour ça et imbattablent à ce jeux là.
.
On voit régulièrement la comparaison suivante: panneaux Vmp à 17V/25°C (valeur STC) chargeant une batterie de 12V...!! alors qu'en réalité la tension des panneaux tombe facilement à 15.5V voir moins lorsqu'ils sont très chaud et la batterie plutôt à 14V,.... ça ne fait plus que 1.5V à transformer pour le MPPT...c'est déjà beaucoup moins intéressant...
.
Mes observations sont: (lorsque je switch entre PWM / MPPT) 10% de gain avec 400W de PV, probablement beaucoup moins voir nul avec des panneaux de faible puissance.

re-non le panneau solaire ne restera pas branché en permanence.

Hello Loukoum5

Perso quand je quitte le bord, je mets une housse en Sunbrella épaisse et opaque que le panneau.
Comme ça il ne produit plus du tout et le panneau reste propre.

Ne naviguant que le weekend, j'aurais trop peur d'un pb éléctrique (+court-circuit, +incendie...) pendant mon absence.

Sur la panne il est interdit de laisser branché le 220V à quai si le propriétaire n'est pas à bord. Il y a eu des pb dans le passé.
Laisser un panneau et surtout toute la chaîne qui suit (régulateur, répartiteur, batteries...) sans surveillance reviendrait au même.

Amicalement.
FX

Hello,

Mais qu'est ce qu'il est moqueur ce Caracolito ! ;-)

Oui, je débranche ma batterie de voiture chaque fois que je m'en éloigne de plus de 100 m, 200m maxi.
On ne sais jamais, on pourrais aussi me la voler.

Et pour la décharge, j'ai répondu plus haut à Zhuhai.

En partant je ferme aussi les vannes et le gas oil.
Mais tu as surement raison, ça doit être inutile.

Amicalement.
FX

Comment maintiens tu tes batteries à pleine charge sans laisser les panneaux au soleil?

Mon canot est au sec depuis 15 mois en Grèce. J'ai laissé les panneaux (2*75W) au soleil. Derrière j'ai un contrôleur Victron 75/15 qui si je m'en réfère au mode de fonctionnement mppt ne surchargera pas les batteries. Lors d'une petite visite l'été dernier, j'ai constaté que le contrôleur faisait bien son boulot.

Moqueur? non... taquin peut-être.

Comme tu as compris, je baigne dans le sujet en permanence donc j'ai un peu tendance à réagir vivement.
Il faut bien comprendre que dans le solaire l'intensité est limité. Si tu met en court-circuit un panneau (il n'y a d'ailleurs aucun risque à mettre un panneau en court-circuit), l'intensité ne dépassera pas la tension Isc (Intensité court circuit du panneau) qui pour un panneau de 100W est de l'ordre de 8A en 12V. A la différence d'un réseau électrique ou d'une batterie qui ont des capacités de courant très importante.
Comme tes câbles sont dimensionnés pour cette intensité, il ne peut pas y avoir de surchauffe dans les câbles et donc de risque d'incendie.
Les 2 seuls risques sont:
- lors d'un faux contact mais c'est le lot de toute installation électrique tout en sachant que le courant étant limité, les risques sont moindres.
- sur une installation équipée d'un régulateur PWM, en cas de défaillance du régulateur, les batteries peuvent se décharger dans les panneaux la nuit et si par hasard, au même moment les panneaux sont défaillants et en court-circuit... (c'est d'ailleurs pour cela que tous les régulateurs PWM sont équipés de fusibles). A noter que Ce risque n'existe pas sur un MPPT car il n'y a pas de liaison physique entre les 2 +. donc pas de possibilité en cas de défaillance du régulateur qu'il y ait une décharge de la batterie dans les panneaux.

Il y a plus de risques d'incendie à laisser sa pompe de cale automatique allumée que de laisser les panneaux maintenir la charge des batteries.

Bonjour Philippe,

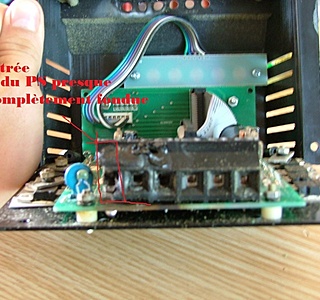

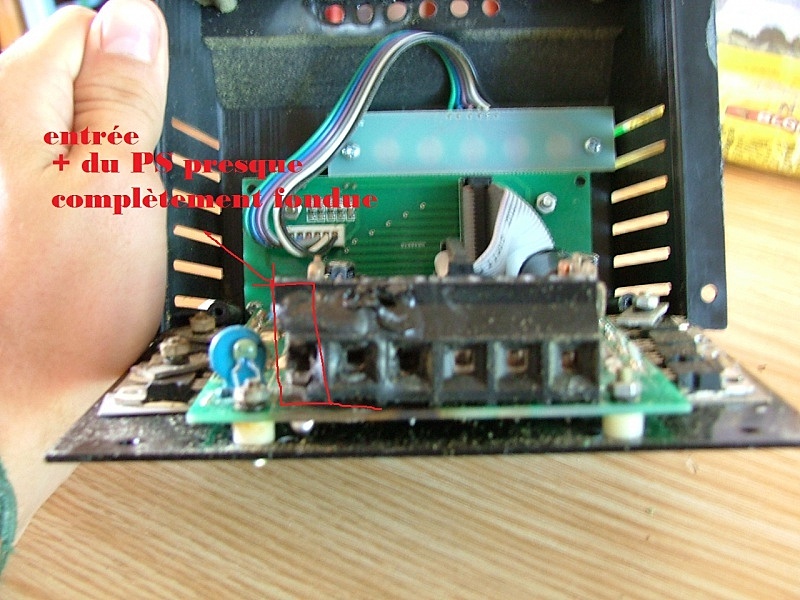

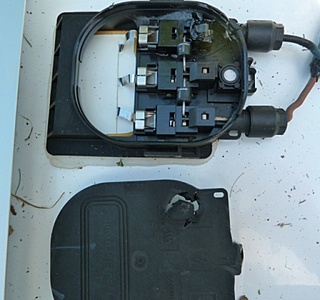

Ces photos ne sont pas à moi, c'est pris au hasard du net.
Mon intervention soulevait simplement 2 questions :
1-Une connexion -même bonne- vieillit, on le sait. Alors laisser branché ou pas...
Certains AFFIRMENT que oui, d'autres SOUTIENNENT que non...."Comme d'hab sur les forums".
2-Que dit l'assurance en cas de souci par rapport au fait que les batteries doivent être débranchées en cas d'absence prolongée.
C'est peut être un sujet pour un nouveau fil.
Perso, ayant parc de bateaux un seul navire (et j'y tiens) je ne prends pas de risque, rien de branché en absence (sauf 1 pompe de cale après fusible).
Pour la voiture, OUI, quand on part naviguer 4 mois, je débranche la batterie.
Cdt.
J.

Bonjour Alain pour toutes tes infos, mais je pense me prendre un MPPT / Victron 10A, ça ma l'aire du sérieux, cars apparemment il est difficile de trouver l'équivalent à prix raisonnable

Je confirme, sans pub, ils sont sérieux.
Question > réponse dans les 24 heures chrono, à croire qu'ils ne dorment jamais.
Pour le lien du manuel, je confirme aussi étant en discussion avec eux que le Tracer 1215RN MPPT Solar Battery Charge Controller 10A signalé au dessus est un vrai MPPT.

J'ajouterai, sans vouloir faire le profiteur de service, que la Chine a de gros soucis économiques en ce moment, voir infos TV, et qu'ils cherchent à augmenter et la qualité et la réponse/satisfaction client, chose qu'ils avaient auparavant mais qu'ils cherchent encore à développer.

@Caracolito
Raymond la science va bien nous prouver qu'il n'y a aucun danger !
J'ai pas compté le parc de maisons solaires....

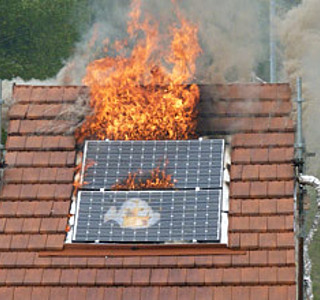

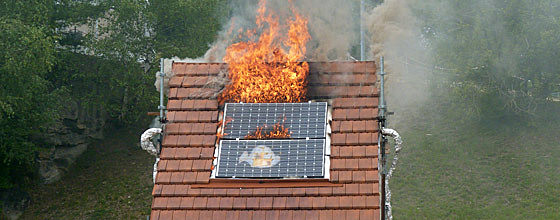

Il n'y a pas qu'en Allemagne que les pompiers ne balancent pas d'eau sur les toits équipés de modules, c'est la même chose en France.

Dans le cas d'une la tension DC est de 450 à 800V au niveau des panneaux suivant la configuration car les panneaux sont mis en série.
Il y a donc un risque d'électrocution certain si tu balances de l'eau avec additif sur des câbles qui ont perdu leur isolation à cause de la chaleur.

Cela n'a rien a voir avec nos installations de bateaux ou les panneaux ont une tension de 12V à 75V.

Je ne dis pas qu'il n'y a pas de risques, je dis simplement que la présence de panneau n'ajoute pas de risques. les risques sont générés par les problèmes de mauvais contacts des connexions et c'est inhérent à toute installation électrique. Sachant que dans le cas de la partie PV (panneau au régulateur) les risques sont largement inférieurs car l'intensité de court circuit est limitée par la puissance du panneau.

Houba !!!
Je lis dans le lien que tu viens de mettre : " la lumière de nos lampes suffit à produire un courant dangereux."
Ils ont des lampes super puissantes, les pompiers teutons !
Ce qu'il y a de curieux, c'est que nous, dans le nautisme, on parle justement du problème d'ombrage d'un panneau par un bout, une drisse qui fait chuter le rendement.
Le soleil ne serait-il pas le même pour tout le monde ?
Ou alors le fameux "Deuche Kalitat" est vrai ...
:acheval: :goodbye:

J'ai un panneau (polycristallin) Kyocera depuis maintenant 5 ans et je constate en effet que même avec des cordages passant dessus ( je l'attache en hiver), il produit quand même une bonne intensité (réfrigérateur).

Bonjour Philippe,
Dans ce fil, comme dans beaucoup, on dit tout et son contraire, sans vérification préalable.
Je me permets donc de mettre des liens ou photos, loin d'être clairs ou vérifiés.
Faut surtout pas contrôler les articles ni les sources, ce ne serait pas en concordance avec le fil...
Ça fait réagir, c'est vivant et je trouve ça cool.
J.

:jelaferme:

@ tous les collègues navigateurs & (trices);
Merci pour toute vos réponses qui me sont bien utile.

Pour le câblage du panneau 100w et régulateur,
la plus grande longueur de câble sera de - 3m.

Du 2,5mm² serait il suffisant, il y a t'il risque de surchauffe,
le panneau solaire 100w ne restera branché en permanence.

M@telot 34

la vraie valeur ...2,5 max

un cable de 10 carre fait aussi l'affaire ,mais la physique est imparable .

FAUX

Le tableau de blacker confirme qu'il faut du 4²
la longueur max pour du 2.5 est de 3.5m!
Le panneau est à environ 3m du régulateur donc tu as environ 6m de câbles! (il faut compter le câble + et le câble -)
Donc c'est 4² minimum et personnellement je mettrais du 6².

En général les câbles prémontrés sur les panneaux sont en 4² ou 6².
La chute de tension liée au câble est directement liée à la section.
En diminuant la tension, tu diminues la puissance produite.

Idem, il vaut mieux mettre des câbles souples (de préférence du cable Solaire ou à défaut du HO7RNF) que du rigide (U1000RO2V) Car les premiers ont en général une résistivité plus faible.

@ELECT1
Je m'instruis (mais j'ai du mal).
Si M. Groux le dit...
Il dit aussi, je le cite :
.../Pour un guindeau 24V 1200W (courant max en pointe 80A), qui se situe à 10m du parc batterie, ça donne: (80210)/(224) = 33mm²/...
Si je ramène ça à un panneau solaire 110W qui donne 10A maxi, situé à 3m et en 12V ça donne, avec SA formule :
(1023)/(212) = 2,5mm² COMME PAR HASARD!
Alors M.Groux dit c'est tout bon? (perso je dis rien).
(Je plus il ne justifie ni ne démontre en rien le "x2" pour la longueur, il affirme simplement).
Cdt,
Jules.

Encore une fois , tu fais ce que tu veux ....mais les normes de réseau isolé ou de réseau connecte ....on s en fout un peu pour alimenter une batterie .
Quant à la sécurité ... On parle juste de chute de tension ...CHUTE DE TENSION !!!

"je veux bien m'instruire".
.
Regarde sous la première formule....
.
www.groux.org[...]dex.php ..

Le diamètre du câble doit être calculé en comptant la longueur totale du câble, soit l'aller et le retour.
Imagine que tu as un câble d'alimentation de 10 carré, puis le retour en 2,5 carré, lequel à ton avis va chauffer lorsque le (gros) consommateur va travailler?
Si tu as un guindeau sur ton bateau, tu verras que les deux câbles ont le même diamètre et sont calculés en fonction de la puissance et de la longueur entre guindeau et batterie ou alternateur.
Quand au diamètre, qui peu le plus peu le moins, question de tranquilité et le porte monnaie ne voit pas beaucoup la différence sauf lorsqu'on pose du 15 ou 25 carré.

Chute de tension = échauffement
Et j'y arrive même sans crier, étonnant, non ?

:topla:

Hello,

18V, c'est le voltage A VIDE. C'est à dire, si tu ne branches rien sur le panneau, sinon ton voltmètre.
Mais dés que tu branches une batterie, regarde le voltage, il chute aux environs de 12-14v.

Amicalement.
FX

tu as raison allons sur 13,7V en floating ...ca reduit encore le diametre ..

je ne cherche meme pas a te convaincre ...vas y sur du 10 carre si ça t'amuse, on est en taverne apres tout et tu ne cables pas chez moi .

Voici un calculateur de secteur et de perte en fonction de la longueur
autocaravane.fr[...]te.html

conseil.seatronic.fr[...]age.php

J'ai une question pour la batterie,
J'ai deux batteries 75h, 1 pour le moteur et la2ème pour les servitudes.

Je doit prévoir une batterie 12v solaire en plus et combien Amp svp.

Attention au mauvaise économie .
" Tu dis à part Victron " ????

Je te conseille
BlueSolar MPPT 75/10 de victron ou autre bonne marque .
