Régulateur d'allure ATOMS baby

Peut-être des infos dans le fichier joint

C'est cette pièce là ?
www.hisse-et-oh.com[...]briquer

Et çà ? Ca aide ?

Bonjour

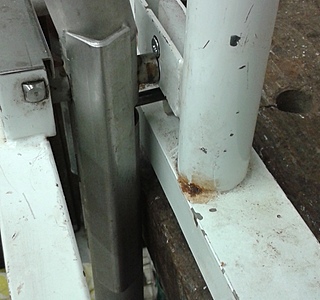

Voici 4 photos de la bête:
La colonne avant semble la même que les autres, le renvoi d'angle se faisant en bas grâce à une pièce triangulaire. Le pendulum se situe très près de la colonne avant. Son axe repose sur un trou fixe de la structure sous le triangle et dans un mécanisme de tenue situé sur la poutre arrière horizontale. Le pendulum comporte de plus un trou dans lequel vient une tige qui attaque le triangle. Comme la tige fait un petit arc de cercle et que le triangle se déplace de gauche à droite, c'est là que se situe le problème: j'ai du ovaliser le trou du triangle afin que la tige y reste dedans et ne force pas quand le pendulum prend de l'angle.
J'espère que je me fais bien comprendre.
Les drosses partent directement du haut du pendulum sur une sorte de croix pour rejoindre les poulies de chaque côté de la poutre Arrière.
Amitiés
Vincent

Des photos suivent mais pour le moment le logiciel bloque

fin des photos

j'ai du mal à expédier les photos

je ne comprends pas pourquoi les photos ne conservent pas leur sens ??

oui sur la dernière on voit l'axe de la pale immergée et juste en dessous l'axe pris sur le pendulum et le triangle. Le problème est que j'ai bricolé tout ça, et que comme je le disais, l'axe du pendulum décrit un demi cercle quand le triangle reste sur un plan fixe. De ce fait l'axe s'éloigne de la pièce en triangle quand le pendule prend de l'angle et risque de sortir du triangle. J'ai allongé au maximum cet axe (juste pour ne pas toucher la structure acier tenant le triangle)
