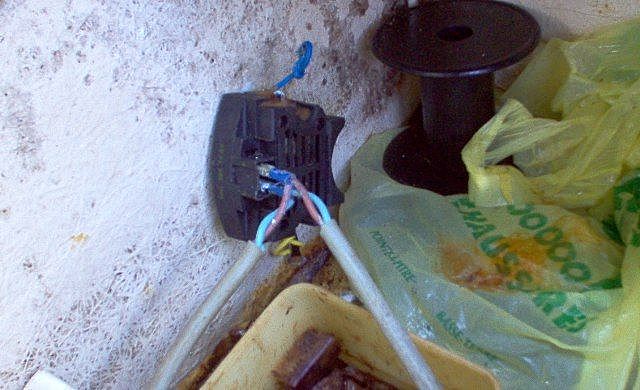

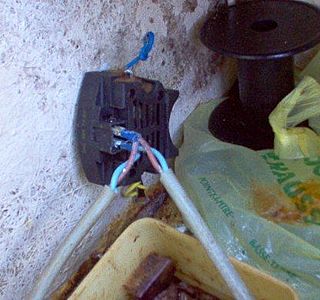

Régulateur

deuxième photo
...

Ma contrib s'est perdu. Je recommence
Les vis des cosses sont rouillées, le contact cosse plomb n'est pas graissé, les fils dans les cosses ne sont ni graissés ni étamés, Il y a des traces de sel donc des remontés d'acide non lavés, les câbles ne sont pas bridés et tirent sur les clips, les clips et les terminaisons de fils ne sont pas protégés par de la thermo (au cas ou), le régulateur semble pendouiller suspendu à un fil et vraisemblablement oscille au gré de la houle pour fatiguer tout cela.
Le tout voisine avec des objets libres d'aller se balader y compris des clés métalliques posées dans le capot de protection de la batterie qui semble faire office de boîte à outil.
De plus il semble qu'il y ait de la peinture juste à coté.

Mis à part ces petites remarques, pourquoi pas, si le régulateur supporte les 16A des panneaux en plein soleil.

Je comprends
ton raisonnement.
En fait il ne navigue pas,(mouillage forain),mais il y habite à temps plein.
Bordélique et un peu crade ,il le sait mais ça marche (qu'il dit!).
Sa radio est en fonction 24h/24. et un néon dans le carré tous les jours de 18h30 à 23h minimum.
Le frigo est au gaz, pas de feux de mouillage.
Pas d'électronique, même pas de VHF en veille.
Ma question est que dans beaucoups de "fils" concernant les montages électriques, panneaux solaires , éoliènes et autres me parait assez complexes et pointus (pour moi), et là je découvre un mec qui fonctionne avec un minimum de technique.
batterie 110 A..
Avec un montage "plus propre" et les mêmes ingrédients , y a t'il des problèmes à plus ou moins long terme.Vieillisement prématuré de la batterie ou autre ??

mon voisin a lu vos reponses
il est surpris que vous soyez surpris !
Concernant la consommation quotidienne,c'est très peu et il a laissé le bateau pendant 1 mois,en laissant les panneaux produire sans aucune consommation.Il rajoute qu'il s'agit d'un régulateur "presque neuf " de fiat panda.

comprends pas...
les cables du circuit de charge ( le bleu et le rouge) sont montés en continu du panneau à la batterie, puisque les deux rouges sont sur la même cosse, et les bleus idem.

A quoi sert le régulateur dans ce cas, à part faire une perte éventuelle de courant entre le positif de charge et le négatif ?

Un régulateur est un quadripole, pas un dipole.
Moi pas comprendre...

à la limite un tripole.
Les rouges sont cablés ensemble, les bleus j'espère que non. Le plus étonnant c'est la corrosion de tout cela qui montre que ce n'est pas nouveau.

on ne doit pas voir tout
le câblage,
car si c'est le cas... ce régulateur monté comme on le voit, ne sert à rien!

je vais faire des photos plus précises
dès demain.

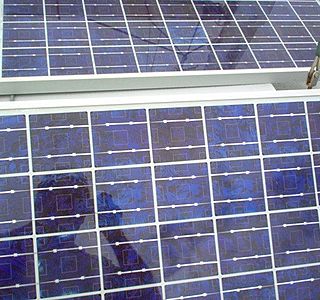

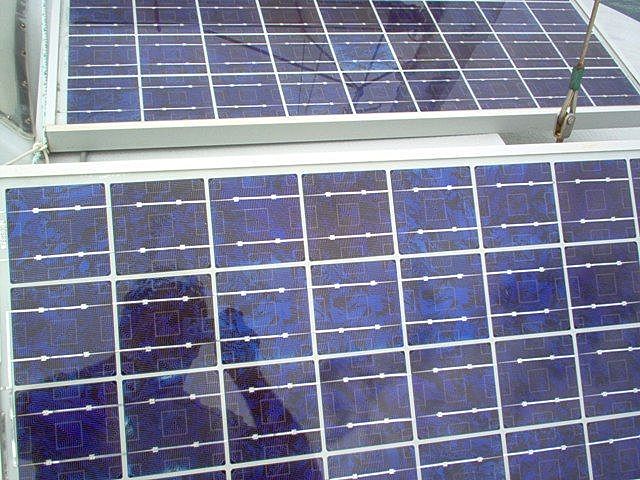

Distance des panneaux à la batterie, section des fils,photos des panneaux etc etc
Je confirme que cela fait 14 mois que ce montage est fait , dont un, sans consommation panneaux découverts(voyage en métropole).
Ce qui semble de la rouille sur les cosses est en fait de la vieille graisse.
J'ai passé une soirée sur son bateau(repas arrosé entre pots)de 18h30 à minuit ,tout allumé à l'intérieur 3 néons,1 à l'extérieur(balladeuse allume-cigare pour voiture) + la radio (CD) sans problème.
A+

Maman , j'ai peur !!!

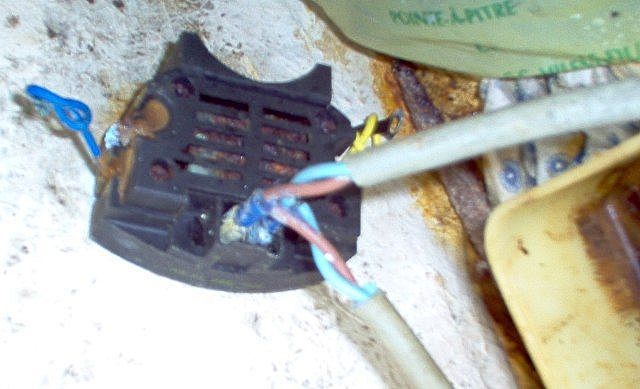

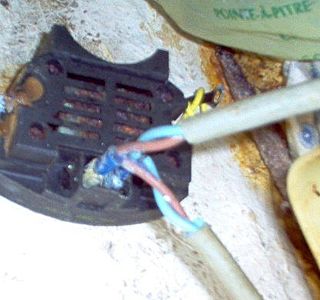

Ci-joint la photo du régulateur de plus près !!
Et ça fonctionne !!!
Alors , je vous demande encore une fois, comment et pourquoi ????
Je vous laisse, faut que j'aille mettre la clim dans ma chambre.
