references helice

donc
type de moteur ,d'inverseur ,sens de rotation ,longueur du navire à la flottaison et poids .
après je vois madame soleil et je te le dis
au fait trois ou quatre pales ?
alain

Salut,
Si tu as un moteur Guy Coach avec une hélice d'origine, toutes les données techniques sont inscrites sur le cône d’hélice sous forme de chiffres...
Maintenant si tu as remplacé ou changé l'hélice, comme dit FtC , ca risque d'être difficile !
De plus chez RMC, le diamètre d'origine de l'arbre n'est pas D35 mais D34mm avec un méplat de 10mm et une clavette de 10 x 6...etc
Mamita

îl manque pas mal de choses pour faire un calcul approximatif
alain

Re,
Hum... les réfèrences sont frappées à cœur dans la masse ! Même avec l'usure du temps (et de l'eau) elle devrait encore être visible ....Essayer de faire une photo de prés !
Ceci est un exemple : 490 x 590 x 4335
Diamètre: 490
Pas de : 590
4 :pour code Diametre arbre hélice 34mm
3 :pour nombre de pales
35: pour le % de surface de pale

En réalité pour ton arbre de 34mm, et 2800 T/mn, ton ratio réducteur devrait etre
soit 1 avec une helice préconisée de D 350mm ,
soit 1,523.avec une hélice préconisée de D 460mm

le cône hélice devrait faire :
au grand diamètre: 34 mm
au petit diamètre : 26,40mm
Longueur du cône: 90mm
L'angle d'usinage du cône est de : 2°25'
largeur du méplat : 10mm
Épaisseur totale du clavetage 8mm, dont 3mm au dessus du
méplat.

Le cône de l'arbre:
Longueur du cone : 85mm
Longueur du filetage : 39mm
Longueur du bout d'arbre non fileté 4 mm
Longueur totale : 128 mm
Filetage en 20mm au pas de 250
largeur de la clavette :10mm
Hauteur de la clavette dans l'arbre :6mm

Ta bague hydraulube arrière en néoprène devrait etre :
34,2 x 50,7 et en longueur de 91mm
Mamita

Salut zef29,
Il s'agit ici, d'un moteur et montage Guy Couach !
A l'époque, chaque constructeur avait ses propres Normes ! c'est pour celà que l'on trouve des dimensions d'arbre (D34), des conocité d'arbre, de tubes étambot, d’hélice, etc... un peu bizarres chez Couach.
Mais actuellement, c'est vrai, les dimensions d'hélice sont normalisées en pouces.
Mamita

est ce que par hasard quelqu un aurait cette helice dans son stock
je serais tres content
merci

non
sur ce modele
elles sont toutes les deux anti horaires
la manœuvrabilité etait excellente
tout est different sur ce bateau
elles etaient totalement identiques
demain matin j y vais je plonge direct pour essayer de voir les numeros.
merci pour vous retour

oui 12 noeuds
on y arrive pas

dans le 1er cas ça donnerait 17" en diam et 16 en pas ?

Re,

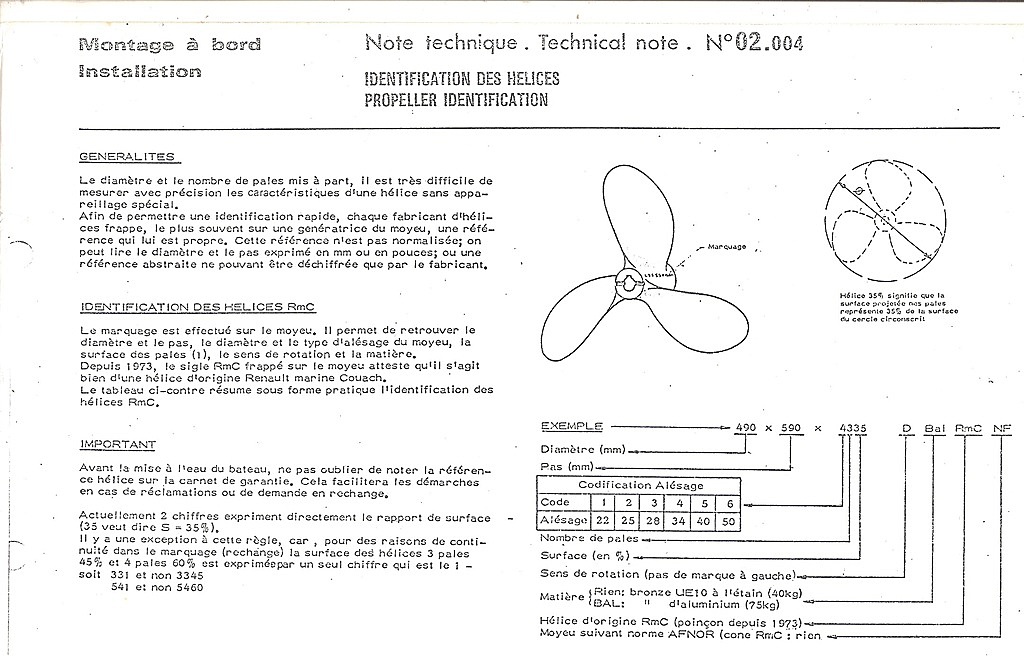

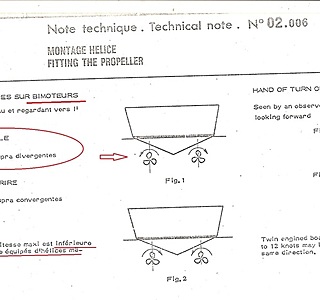

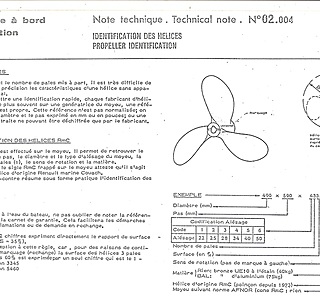

En lisant jusqu'au bout la feuille de la Doc (en bas a gauche), il est dit que les 2 derniers chiffres peuvent être un "1", (pour 43"1") qui pour une hélice 3 pales donne une surface de pale de 45% (et pour une hélice 4 pales de 60%).
Donc en définitive, ton hélice serait:
Diamètre de 430mm
Pas de 412mm
Arbre de 34mm
3 pales
Surface de pales 45 %
Mamita
