Réduire la longueur des béquilles du Fantasia dériveur

plans des béquilles
nous avons un fantasia DL sans béquille :-( Est-ce-que quelqu'un pourrait mettre sur ce forum le plan de ses béquilles pour que nous puissions en fabriquer?
Merci

L'inconvénient de ce système
c'est la vis de bloquage sur la cadène, qui à force de frotter sur la cadène devient difficile à dévisser par écrasement des filets .

De + l'inox de la vis et la fonte d'alu de la pièce supérieure ont tendance à se souder ensemble si l'on ne graisse pas souvent le filetage .

bonjour
tout neuf ici je cherche a refaire les béquille de mon fantasia qui pèsent le poids d un âne mort .
Deux options inox ou alu . c est pour un deriveur leste
quelqun peut il m aider

merci et bon vent

salut
elles sont très classiques. 2 tubes galva, le plus gros de 50 mm, et un autre qui coulisse dedans. Je ne suis pas sur place, mais je dois avoir à la maison le bout coupé, je vais regarder ça de plus près

en haut de ce tube, un pièce qui le traverse à l'horizontal pour venir sur la cadène. Et au dessus de la cadène, une pièce en U qui descend sur la cadène, et une grosse goupille inox de 10 mm qui passe sous la cadène.

L'ensemble n'est pas rigide, contrairement aux bateau où le boulon rentre dans le bordé. La pièce au niveau de la cadène monte ou descend de quelque cm à la pose ou à la reflottaison.

si tu échoue dans une zone agitée, il faut ensuite un patin en appui sur le border pour donner un angle à la béquille, comme un trépied écarté, afin que lorsque le bateau se soulage, en général il chasse, et si le vent est fort, la béquille peut plier en touchant une bosse de sable.

merci PtitLu
je trouve que le patin d'origine, celui contre le bordé, n'écarte pas assez la béquille. En fait, tel quel, la béquille est verticale. Donc quand le bateau décolle, et que le vent entre temps a tourné et est fort, le bateau par brutalement sur le côté, et si elle touche une bosse de sable, comme savent si bien les faire les ramasseur de vers, elle plie par effet de cisaillement.

Avec plus d'angle, elle va juste brouter la bosse sans dommage.

béquilles Fantasia
Bonjour
je viens d'acheter un Fantasia DL sans béquilles. Or en Manche c'est bien d'en avoir...
Donc si quelqu'un a des photos + dimensions des béquilles, je suis preneur
Merci
Yves

part 3
Support et pied

salut
as tu eu une reponse pour les bequilles

une bonne solution

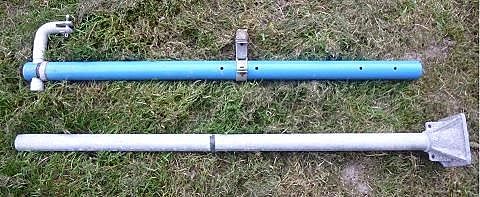

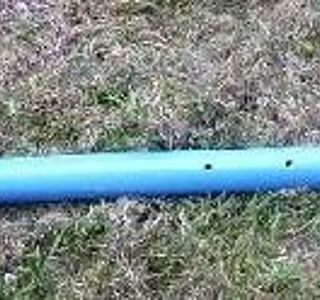

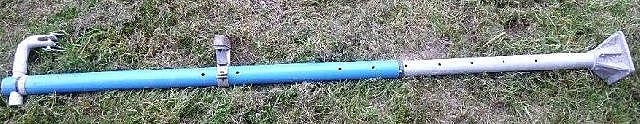

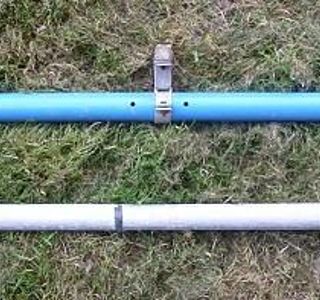

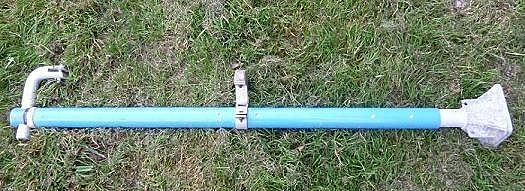

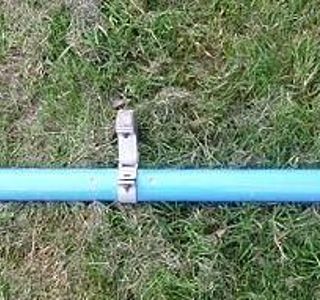

consiste à couper env la moitié, puis refaire le bas avec un tube entrant dans celui du haut.
elles deviennet télescopiques.
JJ
