Recherche possesseur de Kennex 380 pour cote

Bonjour,

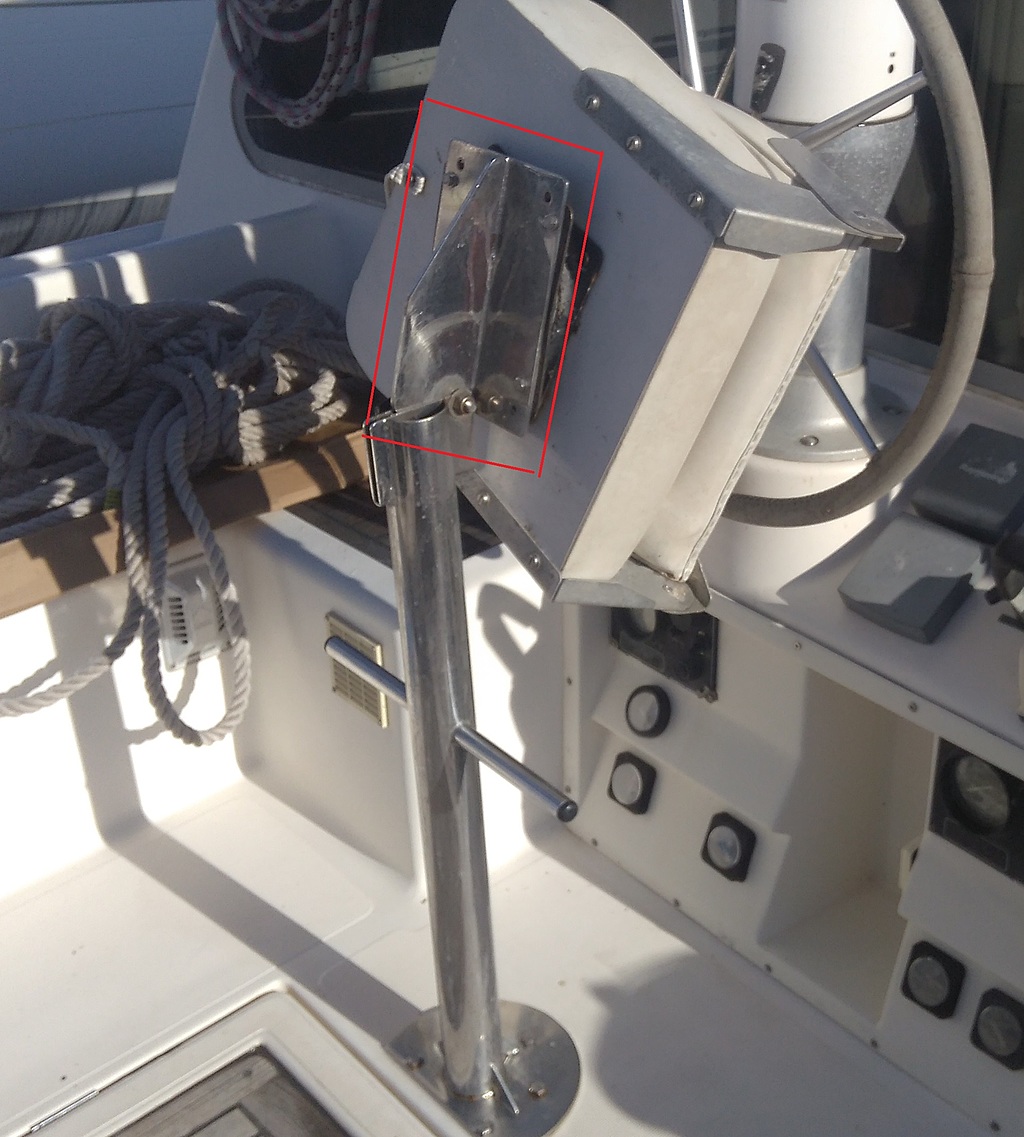

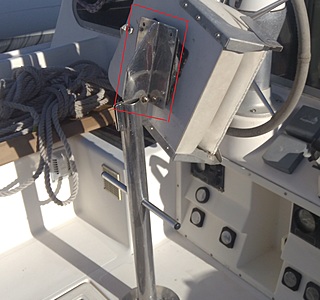

J'ai besoin de refaire la pièce sous le siège pilote qui permet de le renverser afin de dégager l'ouverture du coffre (cf photo) (pas celle qui permet de pivoter à l'horizontale) et aurait besoin des cotes (eh oui, tout inox qu'elle était, elle s'est envolée...)

Est-ce que quelqu'un aurait le même Kennex 380, il s'agit à priori d'une pièce sur mesure ?

Merci !

Divine

L'équipage
#kennex#pilote#siege
Divine ComédieDivine Comédie
01 mai 2020
varuna1varuna1
01 mai 2020

Bonjour,
Je suis propriétaire d'un graal 39, cad un cata fortement inspiré du Kennex 380,
Et donc je retrouve le même plan de cockpit d'après votre photo.
Je cherche à mettre un siège identique au votre,
et donc je serais intéressé sur le modèle, ses dispositions, ses cotes..

Cordialement.

Divine ComédieDivine Comédie
02 mai 2020

Il me reste le support en effet :

tube inox de diamètre 60, longueur 800, sur platine ronde de 220.
La platine est partiellement coupée pour laisser passer le coffre et est maintenue par 5 écrous traversants repris en dessous.
A hauteur de 460 un tube inox horizontal traversant de diamètre 25 longueur 280 fait office de repose pied.

En haut l'adaptation de la pièce disparue (voir photo).

Bonne fabrication !

varuna1varuna1
02 mai 2020

Je vous remercie,
Dans quel port êtes-vous?
Cordialement.

Divine ComédieDivine Comédie
04 mai 2020

En vadrouille en Grèce en ce moment ; en tout cas en attente de l'ouverture de la navigation...
