Réception AIS sur tablette airpad 5 avec appli boating Navionic

Mon système informatique étant tombé en panne, j'ai acheté une tablette Apple et installé l'application navionics Boating.
Mon installation initiale était constitué d'une VHF AIS/GPS Standard Horizon qui faisait sortir le signal de l'AIS via 2 fils connectés sur un adaptateur U232/USB connecté sur le pc avec Opencpn. ça fonctionnait parfaitement, open cpn affichait les cibles AIS.
J'ai remplacé cet adaptateur par un module RS232 to wifi mais sur l'application boating il m'est impossible de coupler le signal avec l'appli (bouton démarrer la synchronisation en bas à gauche inactif (en gris))
le module wifi fonctionne la tablette reçois un signal apparaissant dans appareils couplés.
Qui aurait la solution ?
D'avance merci

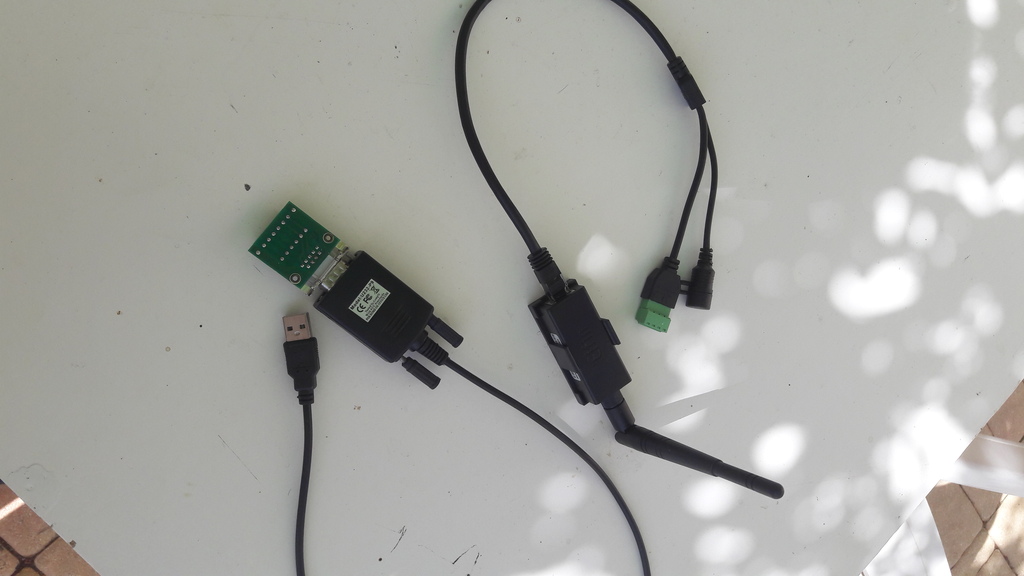

sur la phot : à gauche le module 232/USB
à droite le module 232/wifi

L'équipage
#Informatique
jeanlouisjeanlouis
02 juin 2022
PexchaPexcha
02 juin 2022

J’ai fait la même installation il y a quelques jours avec et ça s’est fait très facilement.
Déjà il faut s’assurer que le multiplexeur reçoit bien les données de la VHF. Sur celui que j’ai acheté il y a une interface web avec un mode test qui permet d’afficher à l’écran les trames reçues de l’appareil NMEA connecté en entrée (attention à la vitesse de transmission).
Ensuite dans Navionics il faut aller dans le menu -> appareils couplés, et sélectionner le multiplexeur, éventuellement entrer son adresse IP manuellement, le port et le protocole (TCP / UDP). Ces infos devraient être fournies avec le multiplexeur.
Enfin toujours dans Navionics, réglages carto -> AIS il faut que l’affichage des cibles AIS soit activé.
Pour moi ces 3 étapes ont suffit pour que ça fonctionne et c’est l’occasion pour moi de faire de la pub à ce multiplexeur qui ne coûte que 60€ et fonctionne impeccablement bien.

Oxygene11:Bonjour Pexcha,Je viens de recevoir un multiplexeur NMEA4WIFI de Vela-navega . Je voudrais connecter ma vhf RT750AISV2 dessus pour récupérer l'AIS et le GPS sur un ordi (opencpn).Peux-tu m'indiquer quels fils (couleur) du câble NMEA0183 de la VHF , doit on connecter sur le multiplexeur (12V, gnd, A1, B1, A2,....)?merci d'avance·le 13 oct. 18:59
Lady_C:Rtfm·le 13 oct. 19:12
Pexcha:Oulah ! Ça fait plus de 2 ans et j’ai vendu mon bateau peu après (je n’arrivais pas à l’utiliser assez fréquemment pour que ce soit intéressant). Je n’ai plus de doc, ni de souvenir de comment j’avais fait. Désolé !!·le 13 oct. 19:32
Solent:@Oxygen11 sur mon NMEA4 je récupère l’AIS depuis ma VHF avec le fil Jaune et le blanc sur A1 et B1 .
J’ai une Std Horizon mais je suppose que les codes couleur sont les mêmes.·le 13 oct. 20:03
Oxygene11:Merci beaucoup pour cette info. J'ai quelques doute sur la correspondance couleur entre marques ; je vois sur le net des couleurs très variables...merci encore·le 13 oct. 20:48
Lady_C:Plutôt que regarder sur le net, regarder dans le mode d'emploi·le 13 oct. 20:56
Ajouter un commentairePublier
jeanlouisjeanlouis
03 juin 2022

merci beaucoup, ça résout mon problème à un prix qui n'est pas excessif

jeanlouis:j'ai répondu rapidement, après analyse des appareils proposés je pense que le modèle Nmea3Wifi est celui qui convient le mieux?·le 03 juin 2022 09:49
Pexcha:En fait je ne sais pas. Je n’avais pas vu cette version du multiplexeur mais c’est vrai que pour raccorder à un réseau seatalk, le 3 est nécessaire. ·le 03 juin 2022 10:04
Ajouter un commentairePublier
jeanlouisjeanlouis
11 juin 2022

petit up sur ce fil
Merci Pexcha, ta solution à l'air excellente mais avant de passer commande j'ai contacté le fournisseur chinois, qui, en retour m'a envoyé une documentation complète.
Et après réglage ce produit fonctionne bien.

fr.aliexpress.com[...]73.html

le modèle rs 485 fait aussi le travail.
fr.aliexpress.com[...]72.html

Pexcha:👍·le 11 juin 2022 12:59
