Raymarine ST2000+

en PJ le manuel de service avec le schéma et sa nomenclature.

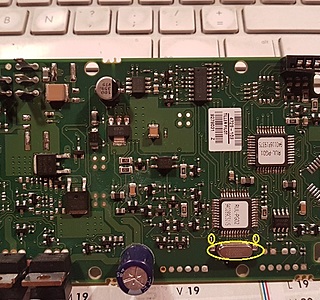

C'est probablement le résonateur céramique XL1, page 21 du document d'outremer. Ce n'est plus très populaire avec ce type de boitier mais c'est encore disponible.
Olivier

Salut MiMI

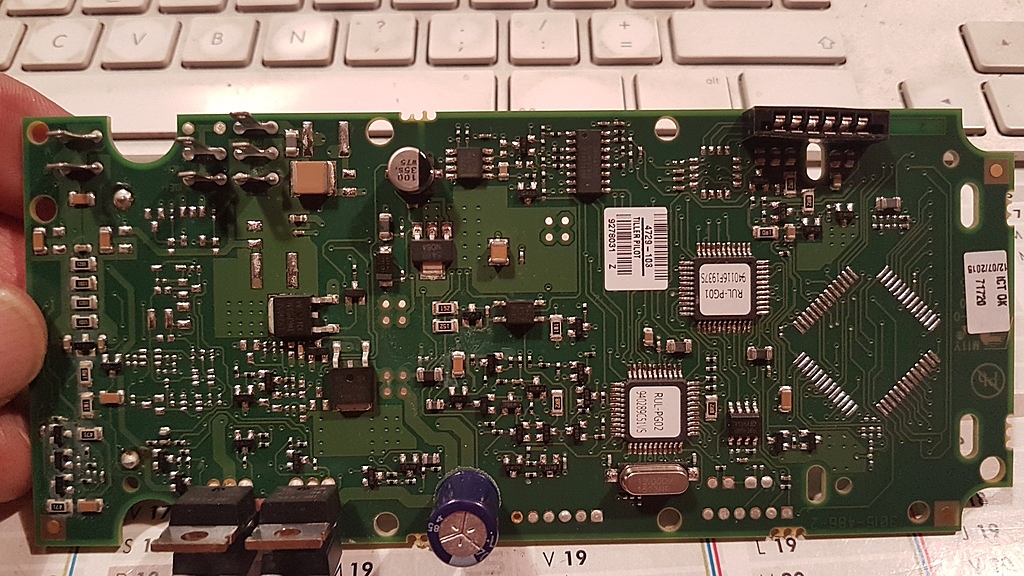

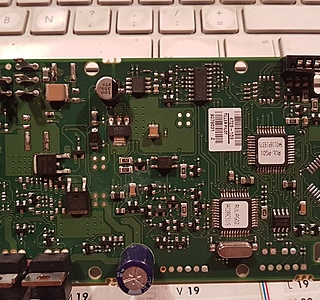

Si ça peut t'être utile, j'ai cette carte dont je ne ferais jamais rien (vu que je n'utiliserais plus de ST 2000+).

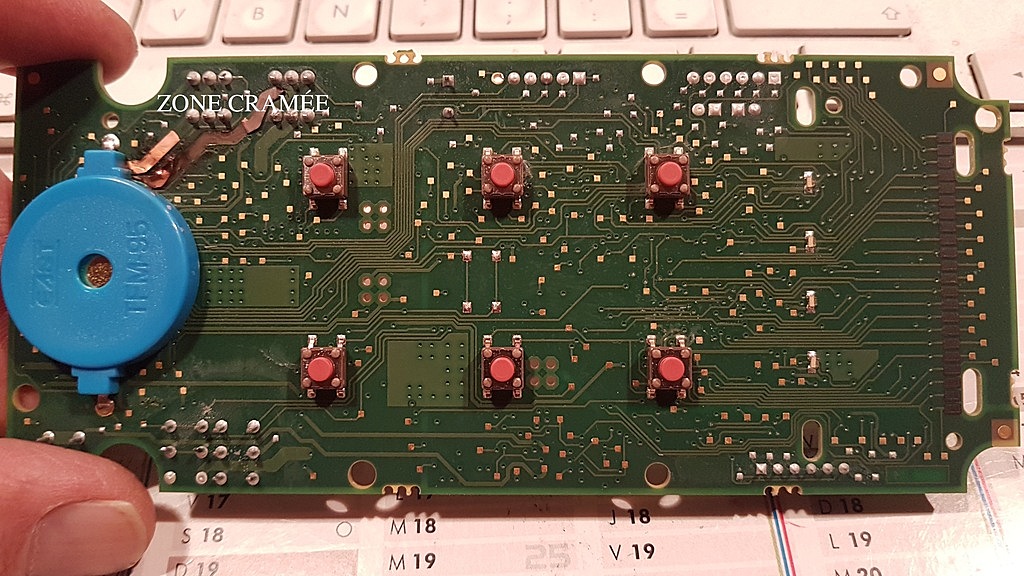

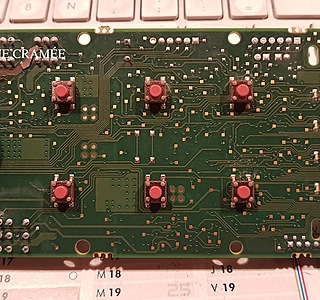

On voit sur une des photos la partie qui a cramé. (erreur de branchement d'un pilote neuf !)
Je n'y connais rien et ne sais pas si le reste des composants peut servir.
C'est KaDo
La suite en MP

@mimilou, ce serait bien une photo du composant incriminé, mais si c'est la pastille bleue plastique, c'est un buzzer, (BZ1) sur le ST2000.

Un microcontrôleur a IMPERATIVEMENT besoin d'une horloge qui peut être interne avec souvent un élément externe résonnateur complémentaire RC à moindre cout ou un résonateur céramique trois pattes à peine plus couteux ou un quartz (Xtal), plus stable avec fréquence indiquée dessus.
(Plus rarement, avec des appareils de mesure pour une plus grande précision, l'ensemble horloge a son propre circuit (TXCO) (thermostaté)). La fréquence intervient dans tous les calculs sur la carte et dans les protocoles d'échanges externes.

Pour MiMi
Donnes moi ton adresse postale en MP, et je te l'envoie.
Ça passe en lettre vu l'épaisseur.
À bientôt.

Ok, je t'expedie ça dans la semaine.
Pas sûr que ce soit utilisable mais ça vaut le coup d'essayer.

@Mimi lou

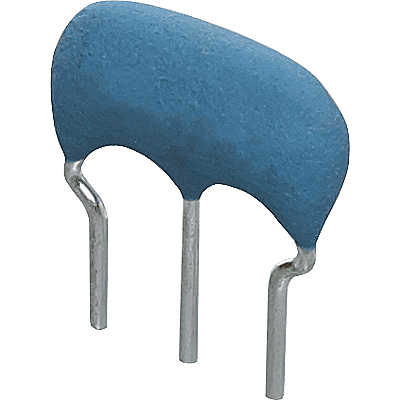

Compare avec ce que tu as mais normalement c'est ce composant ci:
www.ebay.ie[...]8779694
bg-electronics.de[...]uage/en
(jamais essayé cette boutique)
Si tu le soude à plat cela limitera les risques de "casse".
Prudence pour la récup. de composants sur la carte de chaberto vu qu'elle est en panne...Pour des switchs ou autre why not.

Olivier

Bonjour Mimi lou
Avec plaisir!
Les sites sont souvent en anglais (faut pas rêver c'est la langue véhiculaire en technique) mais les boutiques même sont un peu partout.
T'inquiète pas le résonateur 12MHz est polyglotte :mdr:
bonne réparation !
Olivier

Tu n'abuse pas :-)
c'est probablement compatible mais il y une astuce, la valeur des deux condensateurs intégré dans le composant. la réf est la bonne sur la note d'envoi? Tu sais faire une photo en gros plan du résonateur?

Olivier

Bonjour
Ok encore Merci, je t'avertirai dès réception.

A Bientôt

Salut !
Le pilote était un Raymarine ST2000+
Acheté en 2016 aux Baléares car j'étais en panne du même modèle mais datant du temps de Autohelm (+ de 10 ans )
Il était neuf et n'avait servi que quelques jours.
J'ai voulu le brancher sur une Bat 12vlts pour nettoyer la visse sans fin et remettre de la graisse au Lithium (c'est la maintenance que je faisais sur ce pilote)
Bon j'ai merdé et le temps de déconnecter la Batt ça a fumé !!
J'ai commandé une carte neuve (sans l'écran, qui est vendu à part) et j'ai remonté le tout. RAS fonctionnait très bien.
Je l'ai laissé avec mon Class10 que j'ai vendu en Juin dernier.

Mon prochain pilote pour barre franche sera sans doute un Simrad TP32.
À mon avis, le St 2000+ a des problèmes de conception et d'étanchéité et manque souvent de réactivité et de puissance.
J'espère que cette PCB pourra éventuellement te fournir des composants
Amicalement
Lionel
:topla:

Essai

Bonsoir Mimi Lou,

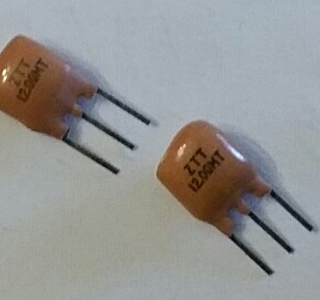

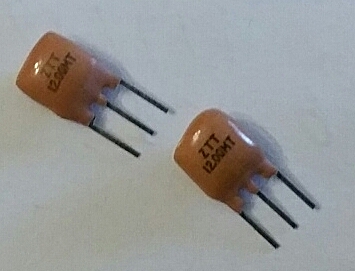

C'est OK pour le résonateur reçu. Il a des cap. de 30pF ce qui est compatible avec le chip sur lequel il est connecté (le 80c154).
Bien toi,
Olivier

Avec plaisir Mimi Lou !

Je suis très content que ton pilote reprend du service !
Bonne soirée à toi,

Olivier
