[Raspberry] Ecran

et tu veux pas le c... de la crémière en plus...gourmand va
des écrans TV pour caravaning, mais en dessous de 150€ faut voir d'occase, et hdmi
JL.C

Pour ma part j'ai acheté un écran d'ordinateur portable (
HP Envy 17 pouces) d'occasion et j'y ai ajouté un controleur qui va bien et qui est alimenté en 12v ( fr.aliexpress.com[...]71.html )
Il faut bricoler un peu, coller un boitier étanche derrière avec le controleur, y ajouter un pied articulé qu'on trouve à pas cher aussi, et un régulateur 12v pour ne pas tout cramer, mais au final c'est très valable. Ça ne bouffe rien du tout comme courant (0.5A en 12v de mémoire), très forte luminosité et contraste, écran 17 pouces HD.

Très content du résultat.

Dans le même cas, j'ai trouvé sur lbc téléviseur camping-car / hdmi pour mon raspberry. 40 euros. Avec un peu de patience, on en trouve autour de chez soi, car à ce prix là, personne n'est chaud pour envoyer par la poste.

J’avais exactement les mêmes spécifications pour mon mini mac et j’ai i pris un Gechic 15 pouces trouvé sur le bon coin à 100€.

Bonjour Alain,
est il nécessaire de monter un régulateur de tension pour éviter la surtension au démarrage moteur?

quand les batteries sont au repos elles sont séparées si elles ne le sont pas
dès que tu mets le contact la tension chute et les batteries se découplent
donc quand tu démarres c'est la batterie moteur qui bosse ,celle de service n'est pas sollicitée
dès que le moteur démarre l'alternateur charge et dès que la tension atteint 13.6v le cyrix couple
les écrans sont faits pour fonctionner de 9 à 30v il y a un régulateur incorporé
alain

:pouce: Super merci.

Pour répondre à ds34 : Je pense que le danger est dans les surtensions, comme pour les ampoules Led d'éclairage.
J'ai installé ce petit régulateur LM2596 fr.aliexpress.com[...]07.html , qui, s'il ne peut sur-élever la tension permet de la maintenir à 12v. Les batteries ne devraient pas être en dessous, donc ça devrait le faire.

Pour trouver un écran d'ordinateur d'occasion, chercher "Assembly modeldelordinateur" en anglais. Bien vérifier qu'il existe un controleur pour ce modèle de dalle. Je voulais absolument un écran mat. Les écrans modernes d'ordinateur portable sont vraiment bluffants aujourd'hui avec le rétroéclairage à led. Le HP Envy 17 est parfait.

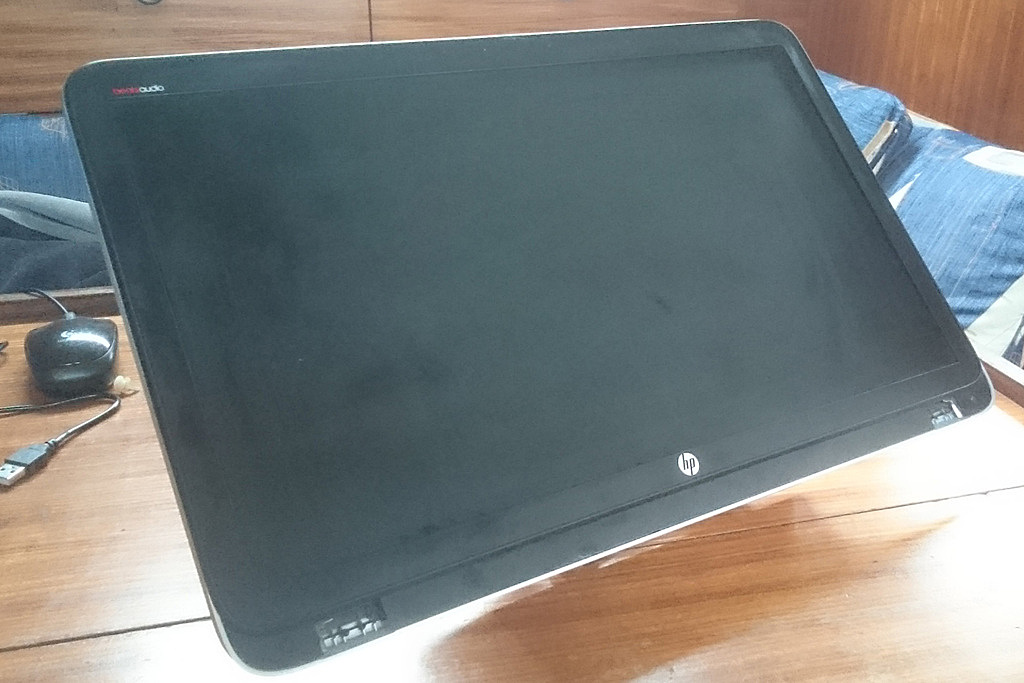

J'illustre mon montage avec quelques photos.

Le plus long, comme à chaque fois qu'on passe des tests à la réalité, c'est d'installer tout ça proprement.

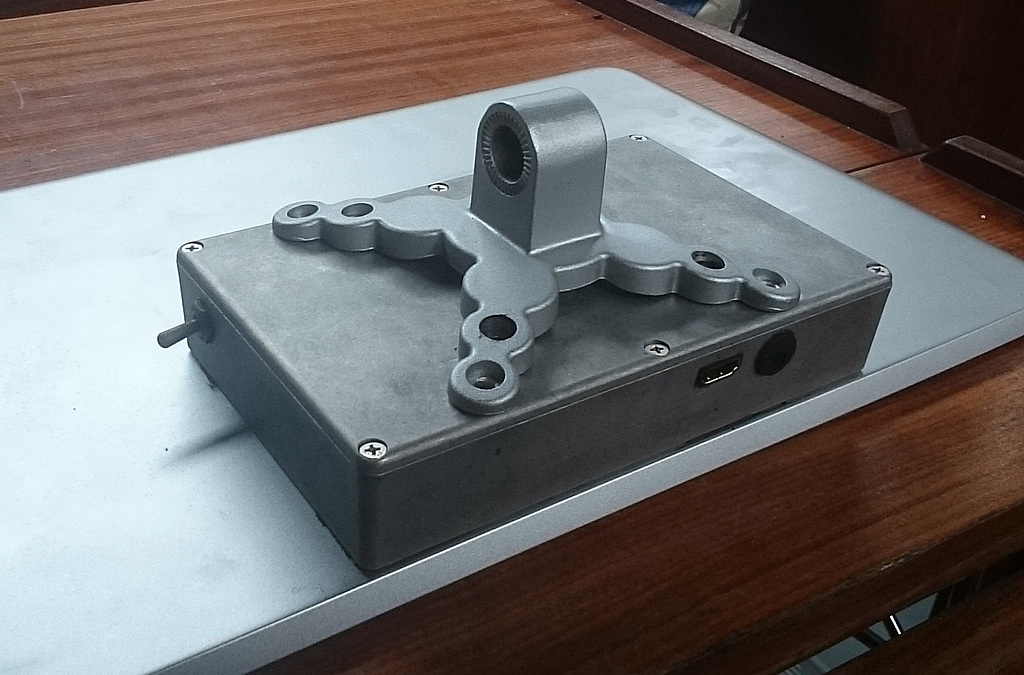

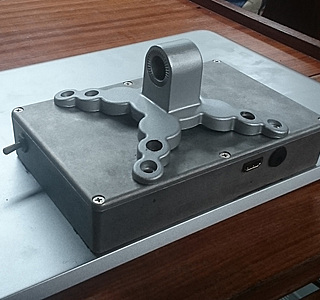

Quitte à le faire, autant le faire bien, c'est à dire dans un boitier étanche, en alu, dans mon cas pour dissiper la chaleur (le controleur chauffe un peu) et pouvoir y fixer le pied orientable de l'écran.

La nappe qui relie l'écran au contrôleur étant courte et fragile, il fallait fixer le boitier derrière l'écran. A vous de voir comment faire, j'ai voulu du solide.

Il faut démonter la dalle, percer à l'emplacement des boulons, percer pour faire passer la nappe directement dans le boitier. Refermer, mettre du silicone dans le cadre de l'écran (je suis pas sur de pouvoir le démonter à nouveau) coller le boitier derrière l'écran (double face?) et on obtient un truc sympa qui ne craint pas trop l'humidité, ne consomme rien du tout et est costaud (et stylé, hoho !!).

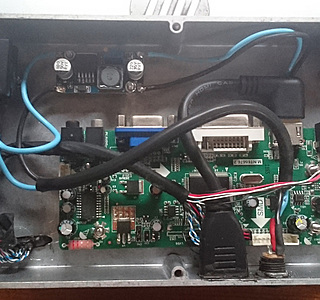

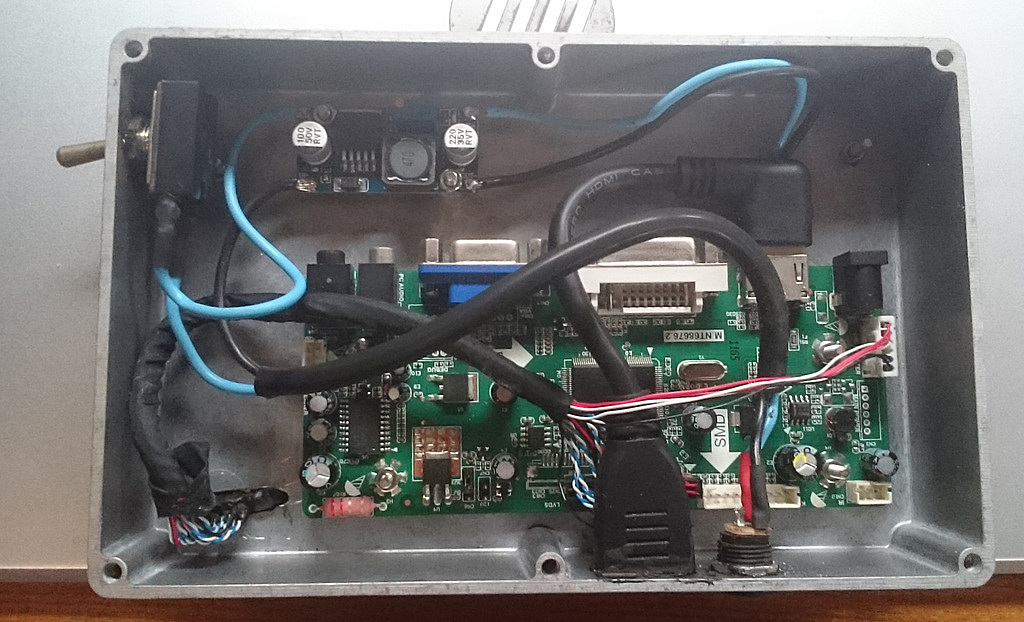

Coté boitier, c'est assez chiant de fixer la carte du controleur. Il y a peut-être des astuces, moi je n'ai pas su faire autrement que tarauder le boitier alu à l'emplacement des vis qui maintiennent le controleur. Idem pour la petite alim 12V.

Un interrupteur, un trou pour faire apparaitre le prise HDMI (rallonge mâle femelle de 30cm), une prise DC jack 12v, on referme et le tour est joué.

Cout total : je pense dans les 120 Euros. Mais j'ai choisi un écran de qualité à fort contraste et luminosité + un boitier alu qui coute un bras. On doit pouvoir faire 2x moins cher.

Un bémol quand même, je n'ai pas trouvé comment ajuster la luminosité de l'écran. Ça doit être possible pour un bricolo plus avancé que moi, mais ça me suffit comme ça.

Merci, c'est sympa toutes ces réponses et idées en si peu de temps. Je vais aussi lorgner du côté des occasions et ordinateurs pas cher sur LBC, si je trouve un HD là dedans, tant mieux, Je n'osais pas trop, je regardais mais ils demandent souvent cher pour un nanar d'ordinateur acheté "neuf" et déjà à bout de souffle en grande surface...
J'aime l'idée de Flotteur et mème si je ne sais pas ou il crèche, ça m'aurait plu de le critiquer en direct live sur sa réalisation.
La moindre tablette en 20 pouces vaut presque moins cher (presque) qu'un ensemble RPi et écran plus alim et batterie, incroyable, et en plus avec de bons écrans en Amoled, mais bon, c'est la production de masse...
@Flotteur, un boîtier alu ou en alliage léger coûte effectivement très cher, j'en utilisais souvent pour le boulot. Mais au moins c'est solide !
@duduzanzi, à qui tu réponds?

!! Merci !! Le reste en MP, je ne sais pas ou tu es, et les frais de port, ça chiffre vite!

Sont pas facile à trouver, ceux-là...

Bonjour,

A ma table à carte, j'ai mis ça :

www.topachat.com[...]61.html

Samsung 21.5" et alimentation externe donnée pour 14v : je l'ai branché directement sur le 12v de bord (variation entre 11v et 14v ), et ça marche super bien :-) 20w de conso, et 0.5w en veille.
Et que dire du confort de "surfer" sur OpenCpn avec un écran d'une telle résolution !!! :-)

A+, Philippe :-)

un ecran usb ne consomme pas beaucoup
www.materiel.net[...]95.html

Il a l'air très bien, ce moniteur !
Très bonne définition (1920 x 1080), d'où très faible taille de pixel (0,125 mm)
Temps de réponse à peine correct (5ms) NB mais c'est pas destiné à des jeux vidéo !
Bon ratio de contraste (800;1)
Excellente luminosité 400 cd/m
HP intégré
Prix doux (mais il faut peut être s'attendre à payer la TVA à l'arrivée)

C'est tentant !

C'est quel moniteur alors ? (quel lien ?)
Now parle d'un 13"...

Bon, je viens de recevoir et de tester brièvement ce moniteur:
Total € 112,23 par Paypal (livré en France par la Poste (16 jours depuis la commande), pas de droits de douanes, ni de taxes d'importation).
L'adaptateur EU fourni ne marche que sur les prises murales, pas sur les blocs de prises.
Pas de notice. Je branche le câble hdmi (fourni) sur l'entrée hdmi1 et sur le Pi, puis l'alimentation (fournie), et tout s'affiche immédiatement sur l'écran sans problème en 1920x1080.
Après expérimentation, le réglage par défaut de l'affichage par raspi-config semble optimal, car les autres réglages en 1920x1080 font planter le pi quand on veut passer OpenCpn en plein écran.
Le HP interne fonctionne sans réglage particulier (qualité faible)
Couleurs chaudes et vives, bon piqué (1920 pixels sur 30 cm de large, ça le fait bien !)
Ecran très léger, mais juste posé sur son support (fourni)
Sauf mauvaises surprises encore à découvrir, je crois que je peux recommander...

PS Fonctionne aussi très bien sur mon Rock64....

Hello Pytheas54

Juste pour info, concernant mon rasp, j'ai mis au rancart ma version de raspian sous stretch, sans OpenPlotter, pour une Jessie avec OpenPlotter.

Ceci dit, ton écran présente effectivement de l'intérêt. Juste quelques questions :
- Au dos, il y a des boutons. A quoi servent ils ?
- La luminosité en plein jour, et mieux en plein soleil, est elle suffisante ?
- Il me semble qu'il est VESA quelque chose au dos. C'est VESA 75 ou VESA 100 ?
- Et serais tu capable de nous donner la consommation électrique mesurer réellement ?

Idem sur le raspberry 2,
3w3 en pointe,
avec une clef wifi, clavier, souris, convertisseur usb-rs232
Mesuré entre la batterie et le RPi aussi

:pouce:

Merci pour le retour
:-p

A la demande générale sur la consommation (une question importante); j'ai investi quelques euros dans un petit wattmètre
www.amazon.fr[...]o02_s00
Consommation mesurée à l'entrée de l'alimentation 220 > 5 v = 6,3 W
donc environ 0,5 A sur le 12V du bord...

Salut Gérard

1 - Tu deviens sage avec l'âge ?
2 - boutons: power, menu, up, down, auto (je ne sais pas trop ce qu'il fait)
3 - luminosité: commme tu sais une intensité de 400 cd/m ne peut être qualifié de 'plein soleil'.
Je pense qu'il est utilisable sous une capote....
4 - Vesa 100
5 - Je n'ai pas le moyen de mesurer la conso DC à la maison ;-(

@MaitrePytheas54 ..

Avec l'age ... ça se discute ... J'ai 21 ans .... depuis que j'ai décidé d'avoir 21 ans éternellement ... Ce fut ma première décision, prise le jour où je suis devenu majeur !

Gilletarom

Comment sais-tu qu'il fonctionne en 19 V ???
