rallonger un arbre d'hélice

salutatous !

peut-on rallonger un arbre d'hélice inox °25 de 15 cm env.
par soudure MIG-TIG ?
quid de la résistance ?
puissance moteur 18cv seulement
hélice 2 pales repliables

alors, hein ?? :-p

L'équipage
16 nov. 2009
16 nov. 2009

je l'ai fait
en faisant aléser un tube qui a servi de manchon, soudé tig.
Hélas, il n'y a pas toujours la place dans le bateau.
On peut imaginer que cela soit fait au niveau de la chaise d'arbre, auquel cas il "suffit" de changer la bague hydrolube au diamètre du manchon.
Tu peux passer 30 cv sur un arbre de 25, donc il y a de la marge au niveau résistance.
La solution est impossible pour une longueur trop importante, je dirais à vue de nez au delà de 25cm pour un arbre de 25, car le moindre balourd entrainerai des vibrations destructrices.
Evidement, il faut contrôler la rectitude de l'arbre au marbre après manchonage (et avant aussi, au cas où l'arbre serait faussé)
Cela dit, si tu le fais faire par un usineur, ça risque de coûter prés du prix d'un arbre neuf.
Alex

16 nov. 2009

oui ,
sur le mien , à l'occasion du changement de moteur , le mécano a fabriqué une "rallonge de 15 cm constituée par un rond du meme diametre que l'arbre avec à chaque extrémités , une flasque reprenant les cotes de la sortie du réducteur et du tourteau ; le tout rectifié au tour : impeccable et pas cher (si bon mécano)

16 nov. 200916 juin 2020

merci ...
de vos réponses,
mais je vais préciser:

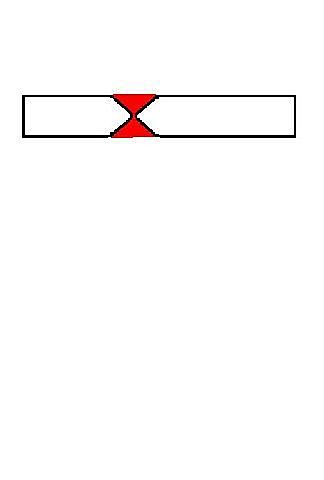

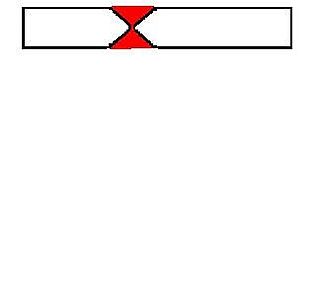

est-il possible de juste souder bout à bout proprement avec une soudure en X ???

16 nov. 2009

non
possible de souder mais certitude que ça tiendra pas et qu'il faudra de toute façon changer l'arbre

2 solutions acceptables comme déjà dit

un manchonage ( crée une difficulté au démontage de l'arbre)
ou
une rallonge flasquée

ces deux solutions, s'il elles sont faites correctement couteront quasiment voire plus que le prix d'un arbre neuf

amicalement

16 nov. 2009

c'est vous qui voyez
y en a qui l'on fait mais ils ont eu des problemes
(chevalier lespales)
alain :-)

17 nov. 2009

Arbre.....
Bonjour à tous , il faut aussi penser qu'une hélice repliable est plus lourde qu'une hélice fixe , ( tout au moins pour les Radice et Gori , les moins cher , je crois ), et que ,au passage en marche avant , le claquement des pales en butée , se répercute sur l'arbre...sur le mien ,( 2 GM 20, et arbre de 25 ), la vis pointeau du tourteau s'est cisaillée , malgré un serrage correct du tourteau,à la clé dynamométrique.....le soudage bout à bout est donc risqué....et en cas de rupture de la soudure , bonjour les dégats.....cette opinion n'engage que moi....

17 nov. 2009

oui
Bonne remarque Pitalugue, je n'avais pas percuté sur cet aspect de la question
Alex
