Raccorder GPS Furuno GP32 et VHF Standard Horizon GX1600E ??

tt ça pour avoir la position en cas de détresse DSC.

d'après les modes d'emploi, c'est possible, mais je ne trouve pas la correspondant entre les fils :-(

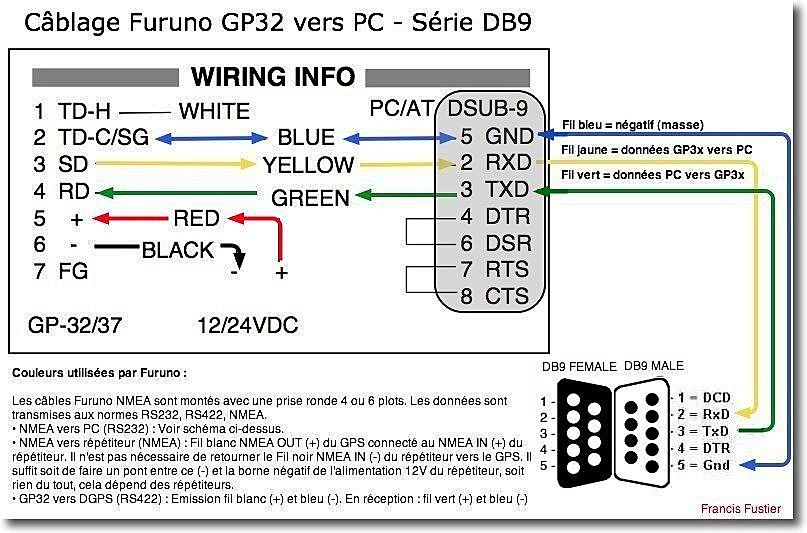

cable data GP32 : blanc, bleu, jaune, vert.
cable data vhf : bleu, vert, gris marron.

et le mode d'emploi du GP32 n'est pas évident... (des TD-H TD-C/SG SD RD CURENT LOOP....)

merci de votre aide

L'équipage
#VHF
rv56rv56
13 juil. 2014
Frederic62Frederic62
13 juil. 201416 juin 2020

Pour le Furuno GP32 la paire de câble de sortie NMEA est la suivante :
Blanc = Sortie NMEA+ et Bleu = Sortie NMEA-
Pour la VHF GX1600E la paire de câble d’entrée NMEA est la suivante :
Bleu = Entrée NMEA+ et Vert = Entrée NMEA-

Répondre
rv56rv56
13 juil. 2014

Merci
La notice de mon gp32 est bcp moins claire que la tienne !

Donc, je raccorde :

  • blanc du gps au bleu de la vhf
  • bleu du gps au vert + marron de la vhf

???

à quoi sert le fil gris de la vhf "sortie nmea asn +"

??
Svp

Répondre
rv56rv56
14 juil. 2014

Ok - ça marche pour la position : merci !

Tjs pas compris l'utilité des autres fils data de la vhf ?? (marron et gris)

Répondre
Lord-MLord-M
15 juil. 2014

Pour transmettre les infos concernant la réception de message ASN à d'autres instruments ( PC, traceur....)
Cela permet par exemple de créer un waypoint à la position d'un appel de détresse sur un traceur prévu pour traiter ce genre d'info

Répondre
rv56rv56
15 juil. 2014

ok
merci

Répondre
