Raccordement VHF à GPS

Bonjour à tous,
Je souhaiterai raccorder une VHF Eclipse GX1300e à un GPS Garmin série 400 mais je ne sait pas quels fils utiliser.
Merci d'avance de vos réponses pour éclairer le mousse.

#VHF

vraimax

22 juin 2017

Tous
Non lu

Il te faut regarder sur la notice du GPS les fi... Ar Vag, le grisant... :-|22 juin 2017

Merci beaucoup pour ta réponse, voici la photo ... vraimax16 juin 2020

Et celle du GPS vraimax16 juin 2020

Merci Ar Vag pour ta réponse, mais comme tu peu... vraimax26 juin 2017

Bonjour, Rx = réception donc entrée Tx = émis... pmecheli26 juin 2017

Bonjour, J'ai fini par trouver, après de longu... vraimax30 juin 2017

Attention, sur la notice en Français, les coule... vraimax30 juin 2017

Ar Vag, le grisant... :-|

22 juin 2017

Il te faut regarder sur la notice du GPS les fils qui sont "NMEA- OUT" et "NMEA+ OUT".

Pour ta VHF, les "NMEA- IN" et "NMEA+ IN".
Ensuite, tu n'as plus qu'à relier les + entre eux, et les - entre eux également.
Si ça ne marche pas de façon quasi instantanée, vérifier dans les menus comment régler les vitesses de transfert de données.

Répondre

vraimax

23 juin 201716 juin 2020

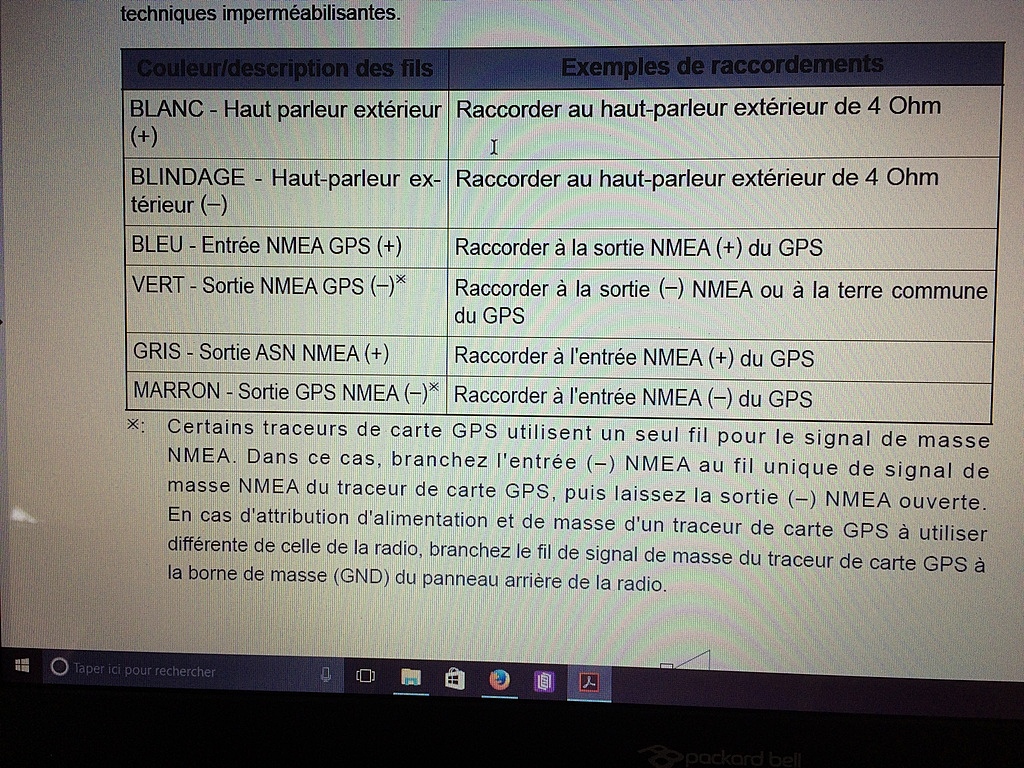

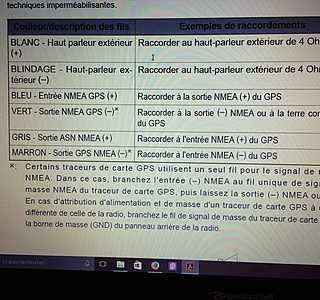

Merci beaucoup pour ta réponse, voici la photo de la notice de la VHF

Répondre

vraimax

23 juin 201716 juin 2020

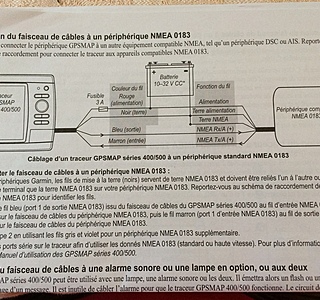

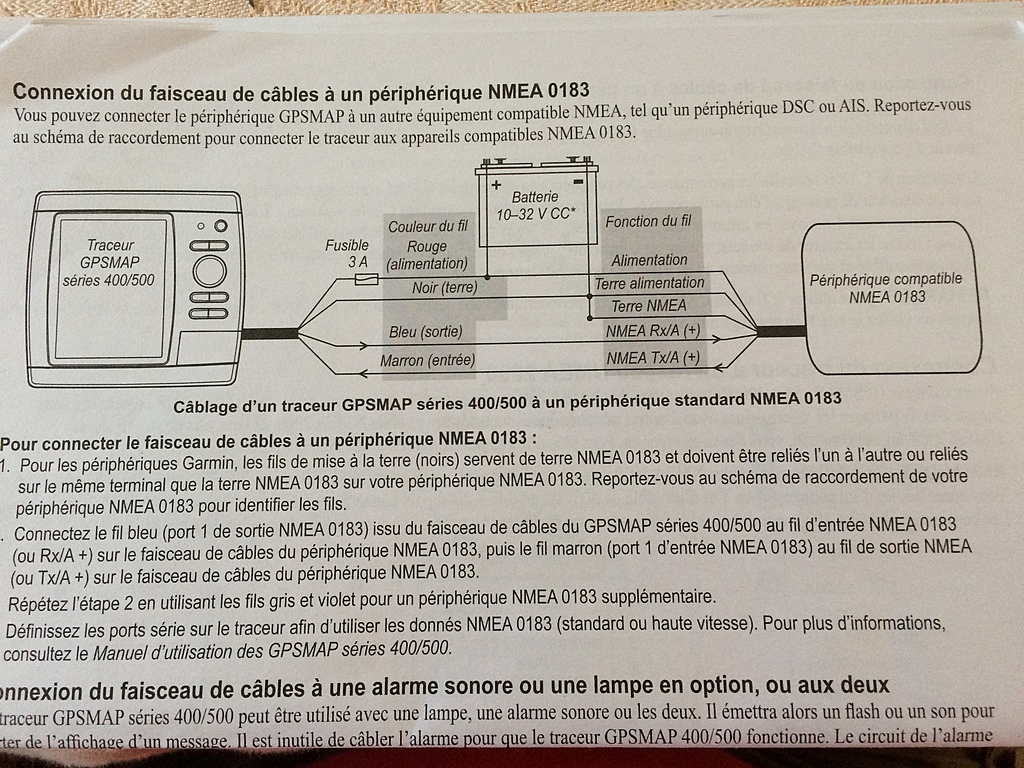

Et celle du GPS

Répondre

vraimax

26 juin 2017

Merci Ar Vag pour ta réponse, mais comme tu peux le voir dans la notice du GPS je n'ai que des RX et TX, ne voulant pas faire de boulettes...... As-tu une précision à m'apporter. Merci d'avance

Répondre

pmecheli

26 juin 2017

Bonjour,
Rx = réception donc entrée
Tx = émission donc sortie

Bon câblage

Répondre

vraimax

30 juin 2017

Bonjour,
J'ai fini par trouver, après de longues recherches mais ça marche.
Pour ceux qui cherchent également voici la technique en couleur de fils:
GPS VHF
Bleu Jaune NMEA+
Violet Blanc AIS+
Noir Marron AIS-
+Vert NMEA-
+Noir Masse
Sur le fil noir du gps il faut relier les trois fils de la vhf (marron + vert + noir)

Répondre

vraimax

30 juin 2017

Attention, sur la notice en Français, les couleurs de fils ne sont pas bons, il faut regarder sur celle en Anglais..........

Répondre
