Question idiote alternateur

Bonjour,
Un peu novice quant aux moteurs, j'ai une question sur l'alternateur.
Mon moteur est un D1-30 flambant neuf. Je dois raccorder l'alternateur à mon répartiteur de charge; Seulement, je ne sais pas où se trouve la sortie où placer mon câble! Le manuel n'est pas clair à ce sujet.

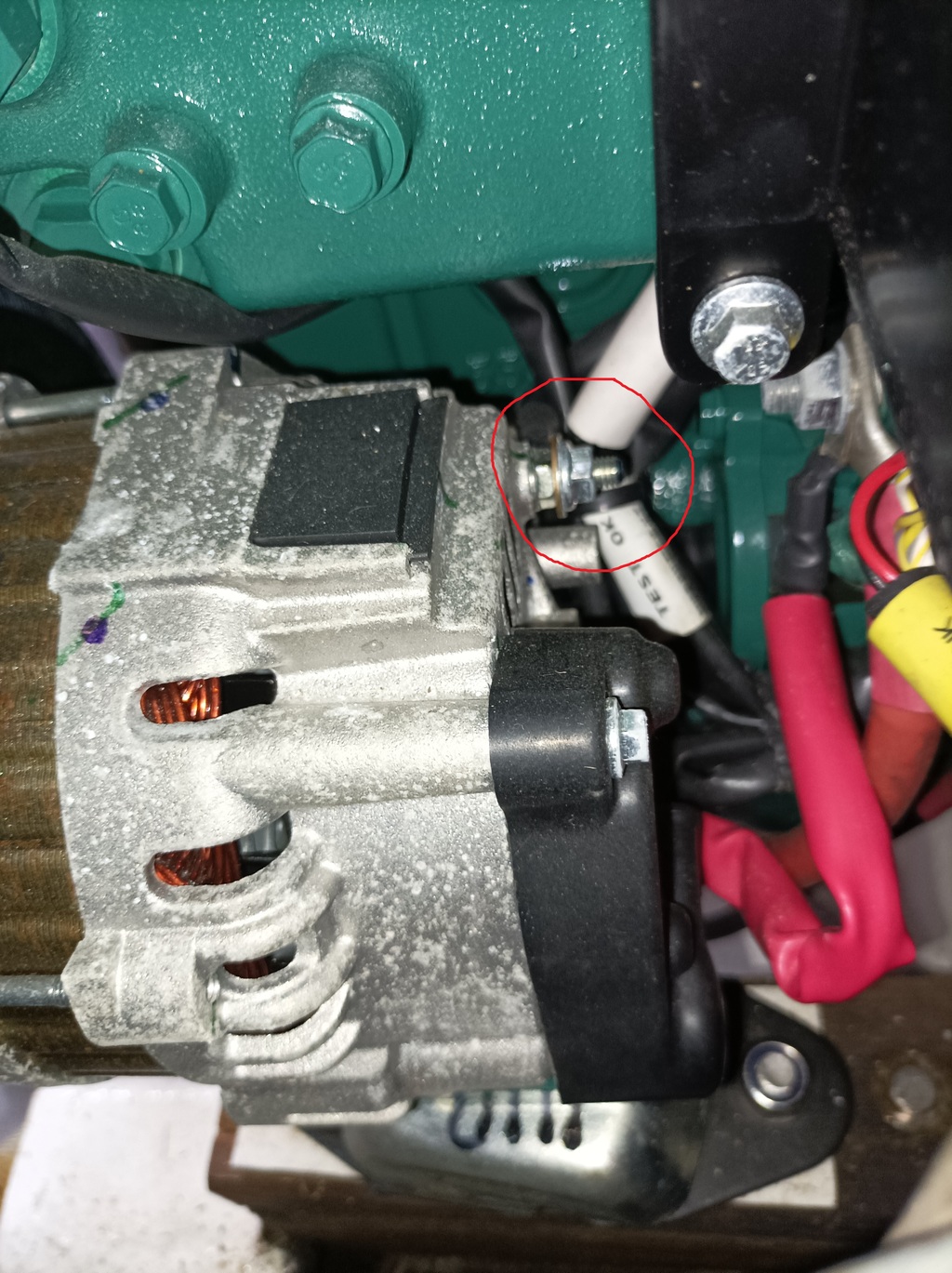

J'ai pris en photo l'arrière de l'alternateur. Pouvez-vous me dire si c'est bien la vis que j'ai entourée qui doit jouer ce rôle ou si je me trompe totalement?

Merci d'avance en tout cas!

L'équipage
#alternateur#volvo
AwakeAwake
13 juin 2023
crescent76crescent76
13 juin 2023

Bonjour, en tout premier lieu il vous faudra supprimer la liaison directe entre votre alternateur et votre démarreur qui est branchée sur le B+ en sortie d'alternateur. C'est cette cette sortie B+ qu'il faut raccorder à l'entrée de votre répartiteur avec un câble de section adaptée à la puissance de votre alternateur. Amicalement

crescent76:Il y a normalement un cabochon caoutchouc sur cette sortie et le câble est soit rouge, soit il est gainé avec un bout de gaine rouge, ce qui n'a pas l'air d'être le cas de la sortie que vous avez entourée.·le 13 juin 2023 14:54
Awake:ok je vois il y a effectivement un cabochon de caoutchouc et un fil gainé de rouge en sort. Si je l'ôte du démarreur, ça ne posera pas de problèmes?·le 13 juin 2023 15:13
crescent76:Non, votre démarreur sera encore relié à la batterie moteur, mais essayez de vraiment supprimer ce câble car certains le laisse trainer. Utilisez un câble de la même section pour alimenter votre répartiteur. ·le 13 juin 2023 15:27
Awake:Merci beaucoup, je comprends un peu mieux. Il semble que les moteurs neufs soient livrés avec ce câblage, qu'il faut retirer.J'ai encore une question (désolé). Le sélecteur de batterie doit-il être relié d'une manière ou d'une autre au répartiteur de charge?·le 14 juin 2023 09:44
Ajouter un commentairePublier
Lady_CLady_C
13 juin 2023

quel modèle de répartiteur de charge ?
si c'est un modèle à diodes, il faudra récupérer 2 fils
si c'est un modèle à mosfet ou un cyrix, seulement 1

Awake:Un Victron à diodes. Pourquoi dois-je récupérer deux fils? Lesquels?·le 13 juin 2023 15:14
Lady_C:quel modèle ?
  • batterie
    excitation alternateur
·le 13 juin 2023 15:40
Awake:C'est un argodiode 140A avec 3 sorties et une entrée. Le fil d'excitation part de l'alternateur?Par ailleurs, j'ai deux batteries de service en parallèle. Je dois brancher chaque batterie sur le répartiteur?·le 13 juin 2023 15:42
Lady_C:www.victronenergy.fr[...]-FR.pdf ·le 13 juin 2023 16:01
Ajouter un commentairePublier
crescent76crescent76
13 juin 2023

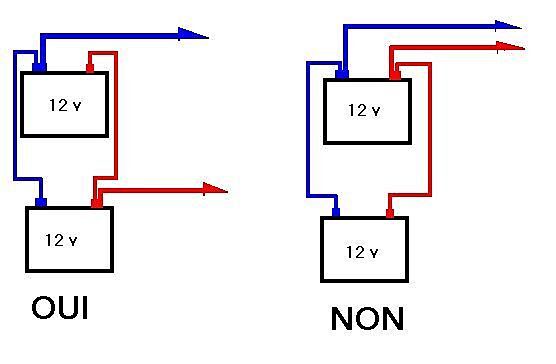

Pour les deux batteries en parallèle à raccorder sur une sortie

Awake:Merci!·le 14 juin 2023 09:41
AndroPhil:Bonjour.Quelle est la différence entre les schémas "oui" et "non" ?Pour moi c'est blanc bonnet et bonnet blanc ... ·le 14 juin 2023 15:29
fritz the cat:non dans le schéma de droite à cause des résistances de connexion et de celle des câbles la batterie du haut se chargera et se déchargera la première donc s'usera plus vite que l'autre il va se créer un déséquilibre .dans le premier schéma de gauche le courant traverse les deux batteries de manière égale .esce clair ,es-ce clave ?il faut l'admettre maitre .....·le 15 juin 2023 12:43
