Quelle matière pour refaire un safran à votre avis?

Bonjour
à ma connaissance , le safran du Fantasia était en mousse stratifié ( j en ai eu un , qui a cassé ;) ) donc sans doute pas le safran d origine sur le tien , c est la maladie des fantasia , qui ne l a pas cassé ! j opterai tout de même sur une âme cp stratifiée , plus costaud à mon avis

Bonjour,
En bois CP ou plein les problèmes viennent souvent des alésages qui provoquent à la longue des infiltrations et ensuite le pourrissement du bois . Ce dernier est + rapide avec du CP qu'avec des bois durs exotique comme les acajous ou iroko . Le CP demande des raidisseurs et + de soins à la fabrication qu'un bois plein .

L'avantage du safran en composite stratifié ou autre, est le gain de poids, tant qu'il n'est pas gorgé d' eau.

@arpeggione53 c’est aussi ma première idée en CP. mais j’avoue que depuis que le pote m’a parlé de composite ça pourrait me tenter. (si en plus c léger je pourrais le sortir de l’eau l’hiver)

Il a semé le doute en moi. Comme je le dis plus haut j’ai pas confiance en la robustesse du produit mais comme on dit y’a que les imbeciles…

Pour résumer l’un d’entre vous a t’il déjà éprouvé le composite en reconstruction? Est ce concluant? Si oui quel produit avez vous avez vous essayé ou conseilleriez pour ce boulot?

J’en demande bcp 🙂

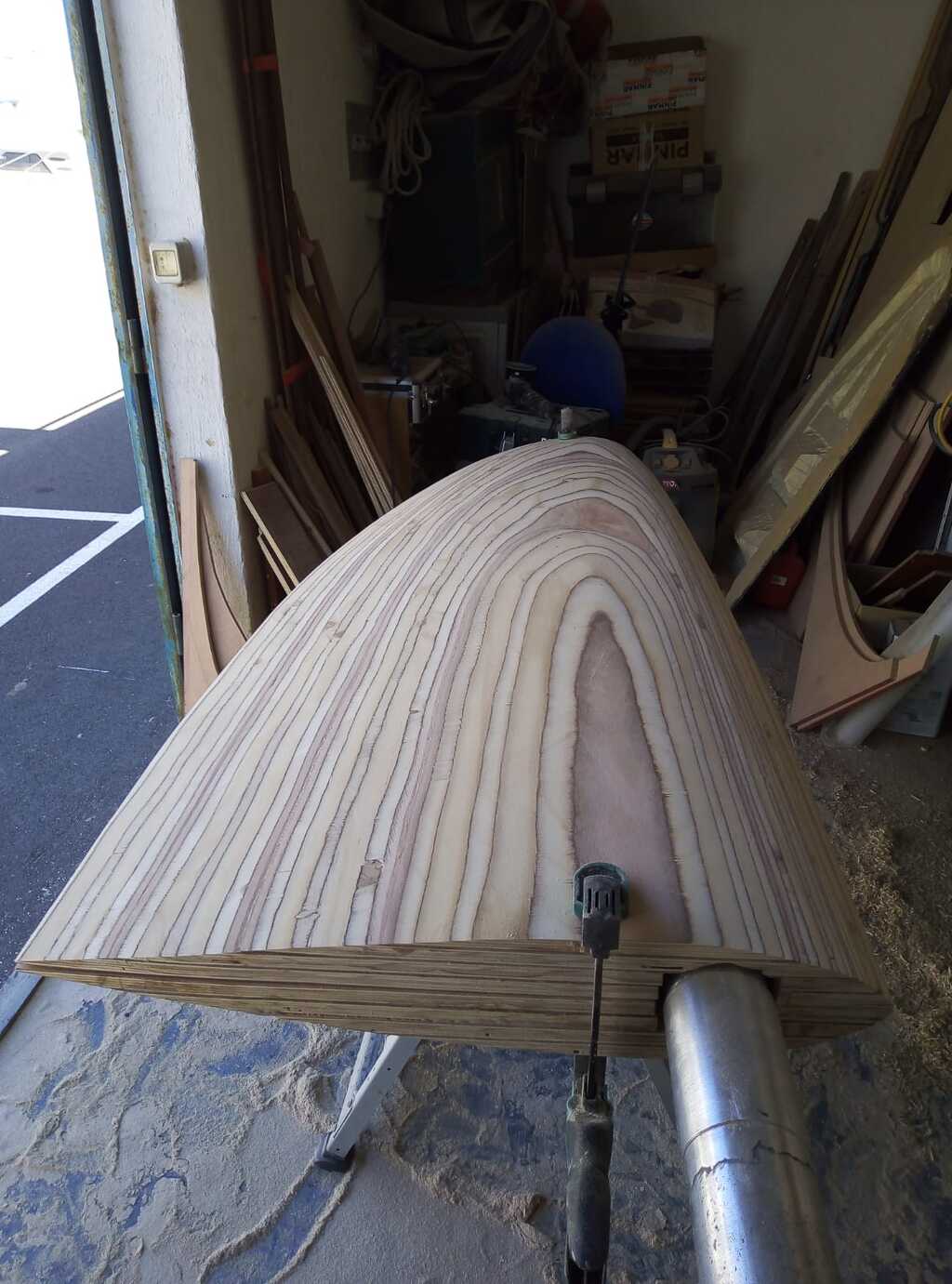

j'ai refait le mien en plusieurs plis de contreplaqué façon pyramide en escalier suivant un profil NACA en 2 moitiés, après collage assemblage des 2 moitiés avec le mèche et rabotage pour la mise au profil.
De mémoire collage à la PPU, il est en place depuis plus de 30 ans

Hello @FredericL oui il y’a bcp de fils sur le sujet que j’ai lu avec attention.
J’avais dans l’idée en ouvrant ce fil de concentré mes interrogations sur la matière a choisir.

Pour le bois j’ai bien tout lu et je resterais sur ma première idée. @jeanlouis ça a l’air top mais j’ai clairement pas les compétences😅

Pour le composite tu m’as donné de quoi réfléchir et de l’envisager un peu plus.

Encore quelques avis sur le composite et j’aurais de quoi faire mon choix.

Merci à tous pour toutes vos réponses intéressantes et à propos 👍

Bonjour

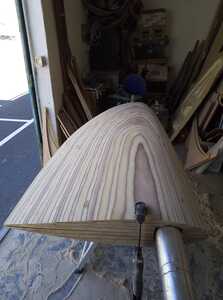

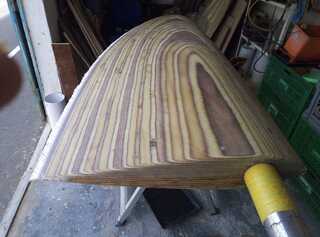

J ai refait mon safran comme suit:
3 feuilles de CP marine collée
dans la feuille centrale interposer 2 tiges carrées en acier
le tout colle a la PPU100
mise en forme du safran

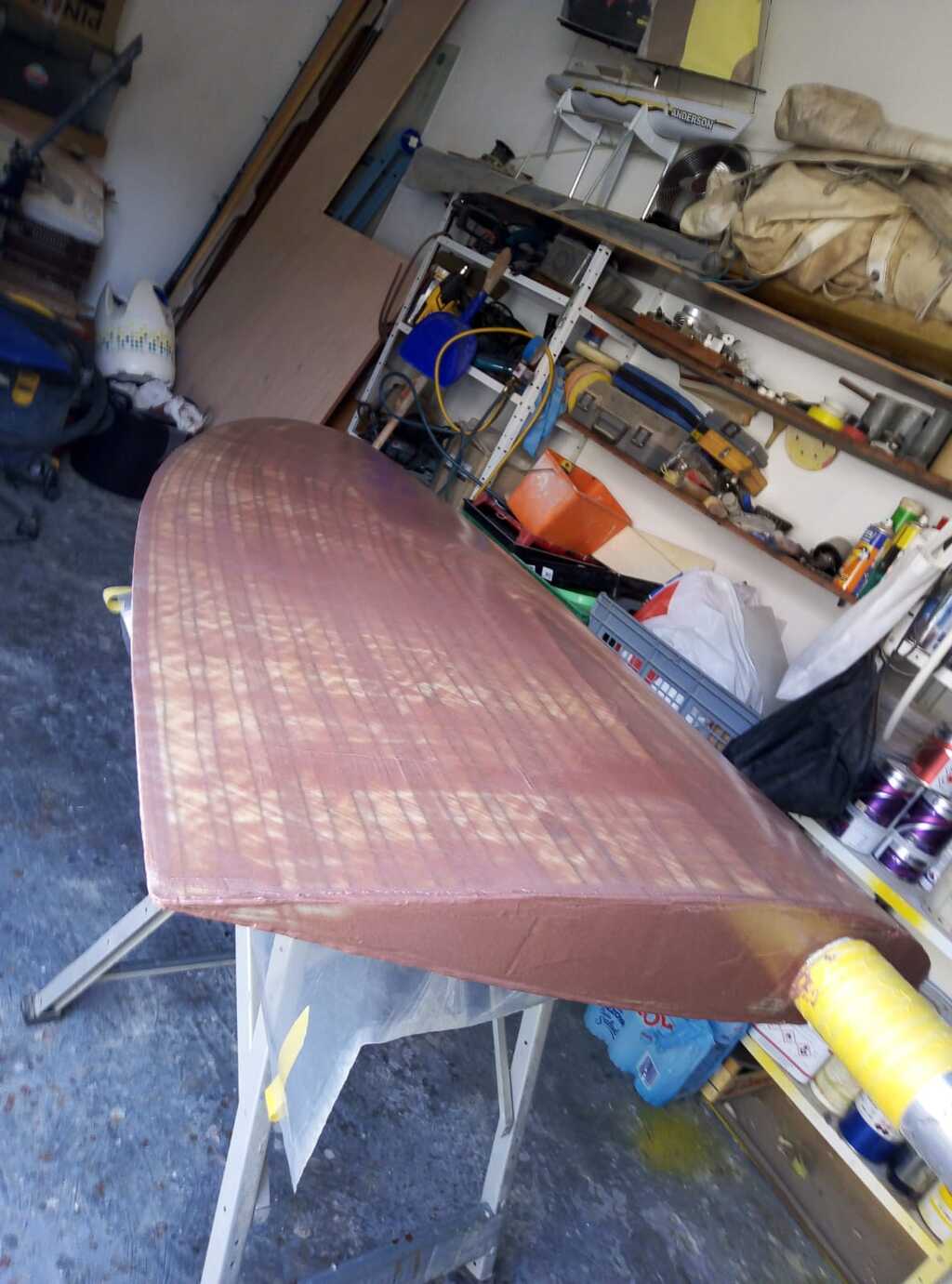

la peau extérieure stratifié epoxy avec un rooving
finition au mastique époxy
et une peinture bi-composant
Yves

Bonjour à tous
@Elpeyo, le poisson rouge quel boulot tu as fait 👍 j’espère 🤞 que ce sera plus simple pour moi, il est suspendu. Tes photos, le détails des produits ça va m’aider. Ça ressemble à ce que j’avais imaginé.

@yfic ta méthode se rapproche aussi de ce que j’avais imaginé avec l’avantage de la colle ppu qui me semble plus facile d’utilisation… les deux tiges super idée ! Lundi matin je vais me renseigner du prix de deux barre inox (épaisseur 5 largeur 10?) dans la longueur du safran?

Je vais abandonner le composite. Il reste le CP avec une technique qui ressort de l’ensemble préconisée dès le 1er message par @aerendil approuvé par @Trimaran 😉 et confirmé par tous les autres!

Une spéciale pour @janyc qui m’a donné les côtes de mon safran 🙏

Vu que je vais devoir traîner dans les scierie et autres grossistes en bois…
Si on parlait massif? Quelle essence? Quel séchage ?

Vos avis sont les bienvenus merci ⛵️

en CP stratifié c'est très bien mais:

il faut du très bon CP
la mise en forme du profil n'est pas facile et demande un peu d'outillage.
Il faut bien réaliser pour ne pas avoir de reprises d'eau.
Un safran avec un profil fantaisiste ne vaut jamais grand chose.

Une bonne option est de voir avec les club d'aéromodélisme qui ont souvent une découpeuse à fil chaud pour faire les profils d'ailes. On peut Ainsi découper un profile en mousse airex ou l'on place un renfort avec un tube en en composite ou des trames d'UD (il faut décaisser dans la mousse pour les placer). puis stratification extérieure.

Dans tous les cas c'est un vrai boulot, ceux qui diront que c'est simple ont sûrement déjà un bon bagage technique, ou ce sont de doux rêveurs ... :)

En faisant une recherche avec" safran " sur cette page on trouve quelques sujets :

www.facebook.com[...]377648/

Que de conseils!

Je vais la tenter CP avec la bonne qualité. En 3 couches deux couches extérieures de 15mm et 20 entre les deux.
Gavé de saturateur époxy? Chaque tranche collée. Puis profilage a la ponceuse?

La bonne qualité c’est maoubi !? 🙂

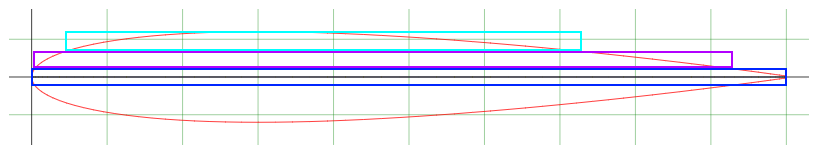

Collage des plis de CP pour limiter la mise en forme.

Bonjour à tous je vous fais un petit retour sur comment j’avance.

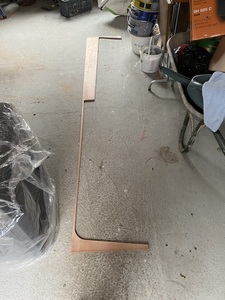

Je suis en train de faire un patron en CP basic pour pouvoir découper proprement à la défonceuse avec une fraise de copiage.
J’ai trouvé le CP dans une entreprise en Vendée 2 feuilles tous plis maobi 122x250 en 10 d’épaisseur. Pour 380€ ça me semble raisonnable et surtout j’ai pas trop le choix du fournisseur. Le plan NACA j’insiste pas je vais faire tourner la ponceuse à bande à la place.

Toutes vos infos m’ont bien aidé sans la communauté hissé et oh ça aurait été moins simple de trouver les infos merci à tous!

Peut-être sur l’océan ⛵️

@FrederiqueL
J’insiste pas sur le plan NACA car vu que j’ai fait mon plan de coupe au plus juste si je me craque sur une seule coupe c tout à refaire. J’ai pas les moyens de faire des essais. Donc un martyr puis défonceuse je peux pas me craquer.5 feuilles de 10 à assembler et j’ai pensé à croiser le fil du bois 😉. A la fin je me retrouve avec un gros morceau de bois qu’il faudra mettre en forme. Vous dites NACA je l’appelle profil goutte d’eau 💧 je dépose le brevet 😅
C pour cela que je vais faire tourner la ponceuse à bande 😁
Je reviendrais vers vous pour des conseils sur la colle.
Bon weekend à tous ⛵️

Hello
Je suis allé chercher le bois il est beau qu'elle gâchis de mettre ça dans l'eau .... Sa qualité fera la différence! 320€ les deux feuilles il m'a fait un prix je crois.
Je lis avec intérêt toutes vos réflexions!? Croiser le file du bois? J'ai pas commencé a coupé... Ça m'arrangerait de pas croiser le fil...a votre avis?
Merci a vous ⛵

@yfic j'ai un peu oublié la ferraille mais comme j'ai encore rien coupé c possible de l'intégrer je me disais deux tiges en inox que je glisserais dans une feuille gorge faite a la défonceuse pour être propre et précis 10mm d'épaisseur celle d'une feuille sur une largeur de 5cm je suis dans les clous a ton avis? Au point où j,en suis c une journée de boulot en plus pas grand chose en soit.!
Donnez moi vos avis j'ai pas envie de me craquer

Je viens de te lire on oublis la ferraille @FrederiqueL

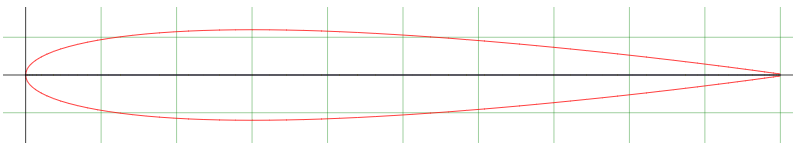

Coefficients du profil NACA 0012
La deuxième colonne indique la demi-épaisseur du profil. La première colonne indique à quelle distance du bord d'attaque est mesurée l'épaisseur.
Ces valeurs sont à multiplier par la corde du profil (la distance entre la bord d'attaque et le bord de fuite, sur une même ligne horizontale.

0.0000000 0.0000000
0.0005839 0.0042603
0.0023342 0.0084289
0.0052468 0.0125011
0.0093149 0.0164706
0.0145291 0.0203300
0.0208771 0.0240706
0.0283441 0.0276827
0.0369127 0.0311559
0.0465628 0.0344792
0.0572720 0.0376414
0.0690152 0.0406310
0.0817649 0.0434371
0.0954915 0.0460489
0.1101628 0.0484567
0.1257446 0.0506513
0.1422005 0.0526251
0.1594921 0.0543715
0.1775789 0.0558856
0.1964187 0.0571640
0.2159676 0.0582048
0.2361799 0.0590081
0.2570083 0.0595755
0.2784042 0.0599102
0.3003177 0.0600172
0.3226976 0.0599028
0.3454915 0.0595747
0.3686463 0.0590419
0.3921079 0.0583145
0.4158215 0.0574033
0.4397317 0.0563200
0.4637826 0.0550769
0.4879181 0.0536866
0.5120819 0.0521620
0.5362174 0.0505161
0.5602683 0.0487619
0.5841786 0.0469124
0.6078921 0.0449802
0.6313537 0.0429778
0.6545085 0.0409174
0.6773025 0.0388109
0.6996823 0.0366700
0.7215958 0.0345058
0.7429917 0.0323294
0.7638202 0.0301515
0.7840324 0.0279828
0.8035813 0.0258337
0.8224211 0.0237142
0.8405079 0.0216347
0.8577995 0.0196051
0.8742554 0.0176353
0.8898372 0.0157351
0.9045085 0.0139143
0.9182351 0.0121823
0.9309849 0.0105485
0.9427280 0.0090217
0.9534372 0.0076108
0.9630873 0.0063238
0.9716559 0.0051685
0.9791229 0.0041519
0.9854709 0.0032804
0.9906850 0.0025595
0.9947532 0.0019938
0.9976658 0.0015870
0.9994161 0.0013419
1.0000000 0.0012600

Je suis en train de réaliser un safran ext pour jouet 24 , assez similaire au fantasia.
J'ai pris du ctbx , une planche de 10 , une de 5 , collé en pression avec de la résine et du mat .
Donné une forme ne respectant les épaisseurs ,symétrique dexs 2 cotés. (42mm)
Un profil inspiré d'un profil Naca.
Le ponçage fini (ponceuse à bande puis excentrique grain 180 )
J'ai coulé de la résine (8mm sur toutes les tranche du truc , stratifié ,résine plus roving 180 g , 2 couches.
Poncer puis gelcoat 2 couches , il me reste à poncer le gelcoat et monter les ferrures , poser la barre.
Cout 150 e , j'ai toujours le safran d'origine , mais il est lourd et sa forme , bof.
Je vous direz si mon safran , que je pourrais retirer après chaque nav est efficace.
Bonnes fétes.

Coucou les navigateurs bricoleurs 😃

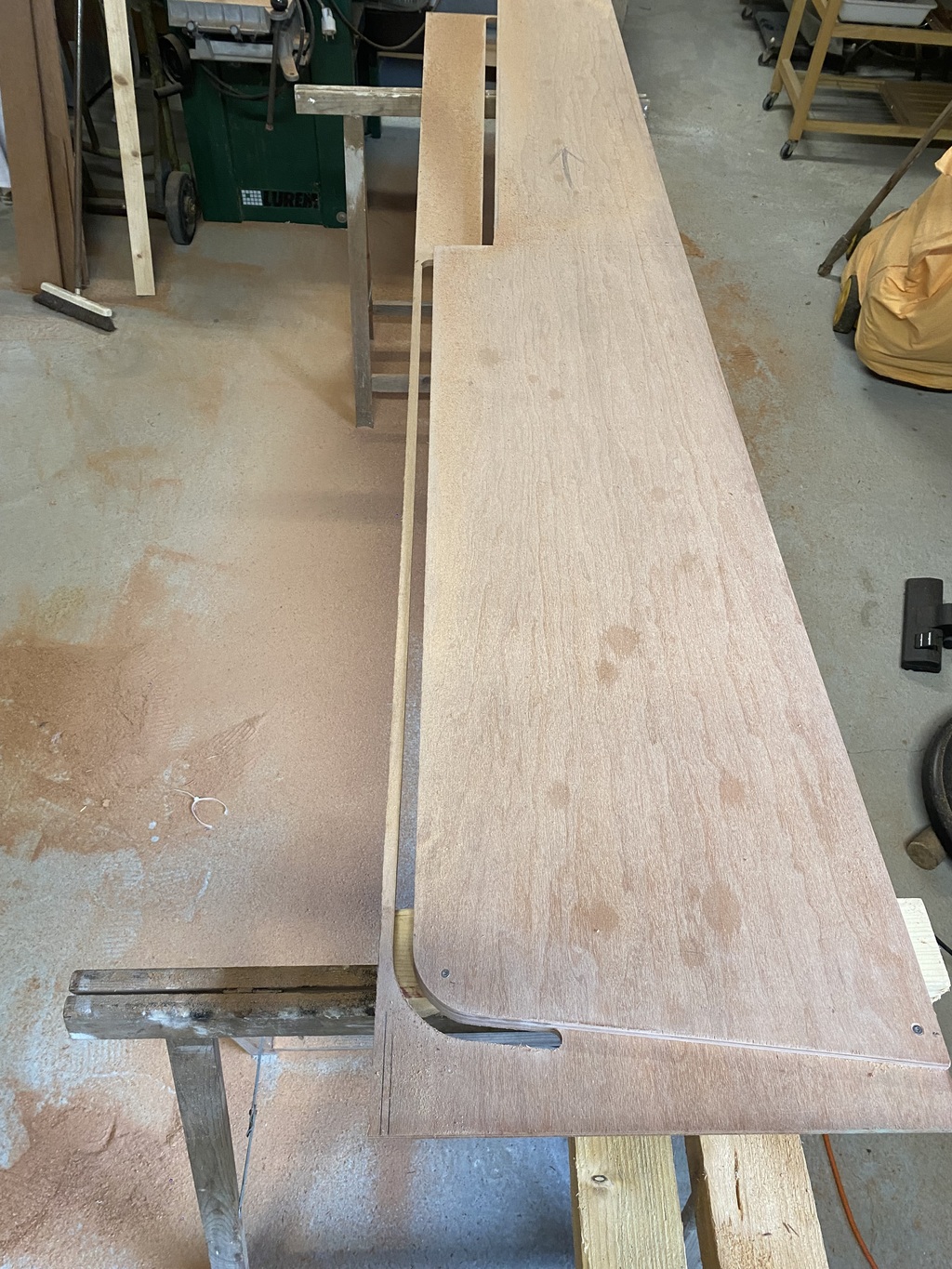

Noël le premier de l’an les jours sont passés c’est coupé le bois
Faut assembler!
Je suis un peu en retard 😅
Je vais devoir encoller tout ça … un lien colle époxie si vous avez sinlkn c pile à bois 😃

Pas un imoca…

Coucou frederiqueL c vrai cpas une raison pour faire n’importe quoi… c pas mon idée du tout juste faire un compromis entre mon matériel le bateau et mon besoin je veux pas faire n’imp mais pas allez chercher de la mécanique de précision.

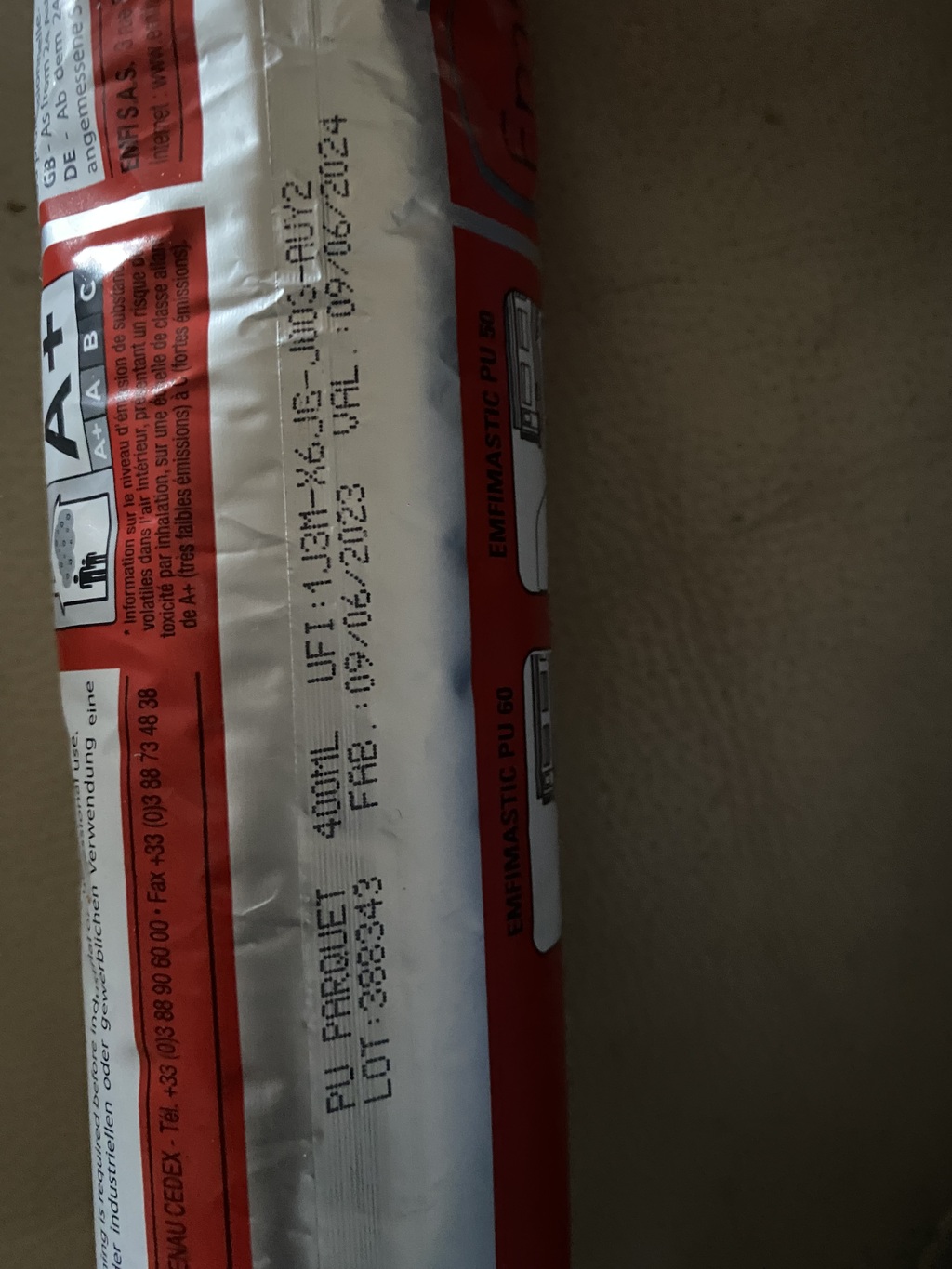

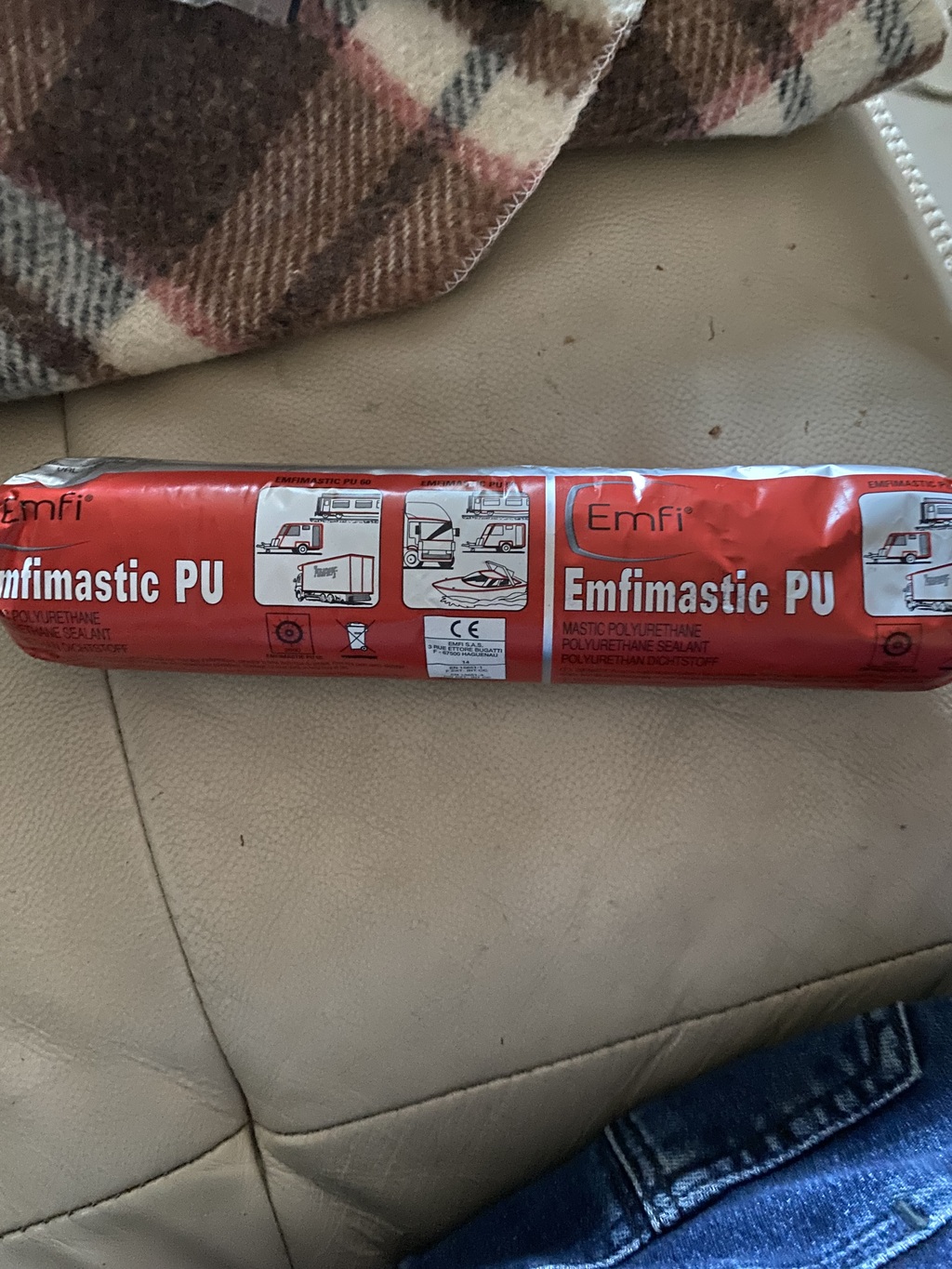

J’ai trouvé de la colle PU j’y connais rien suis plus menuisier que plasturgiste. C’est un pote qui bosse chez jeannneau beneteau qui m’a trouvé ça mais lui il fait les aménagements intérieur du coup il utilise pas trop de colle et pas celle la … je vous vous joins les photos du produit dans sa poche et si un de vous connais je serais content qu’il me confirme que c le bon usage.

Charly Brown ..tu as pris du cp maobi c'est le top ..tu peux le mettre dans l'eau ainsi il tiendra des années ...
te prends pas la tête ..achete de la colle PPU 100 ,et dans la mesure ou la t° est audessus de 10° tu passes une couche au pinceau sur un cp et tu met l'autre dessus , quelque poids ou serre joint et tu attends 24h ...et c'est collé à vie...
et ensuite tu passes quelques couches de peinture mono pour faire jolie ..et tu as un safran pour l'éternité ...

Le CP a beau être en moabi, j'aurais collé avec de l'epoxy avec une strate extérieure. tu peux faire le bord de fuite en epoxy chargé avant la strate finale, ce sera plus solide qu'en moabi.

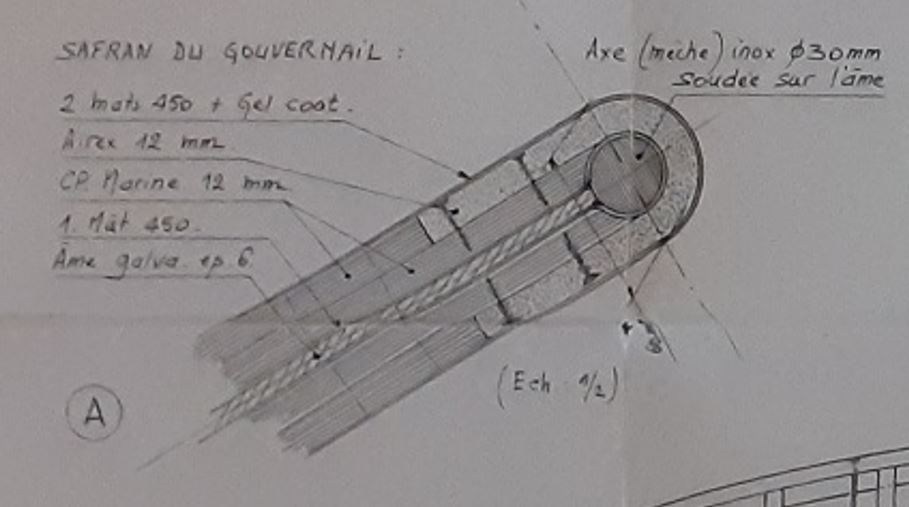

Bonjour, ci-joint l'extrait d'un plan de safran d'un bateau très solide.

Avant après

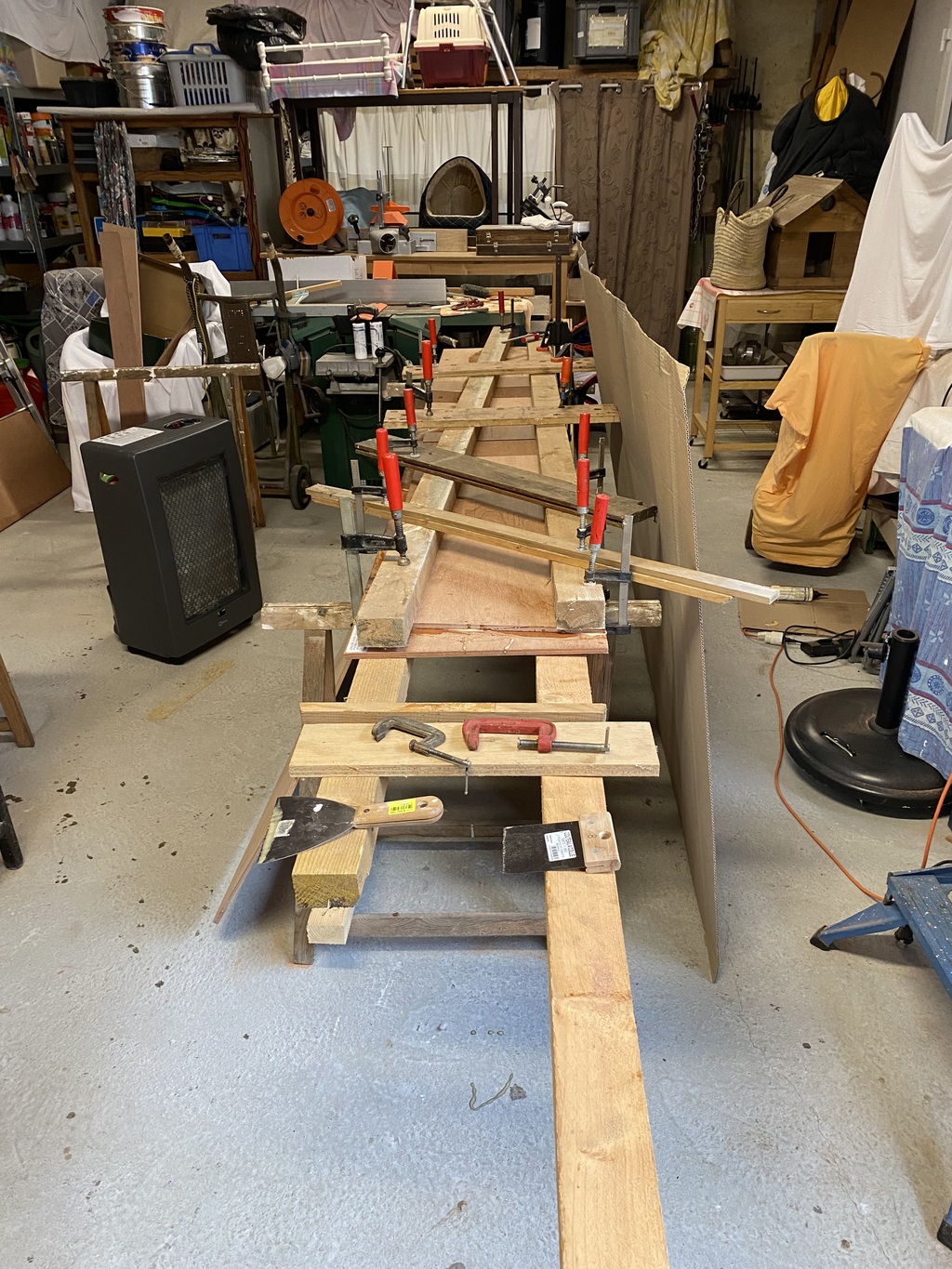

Hello vous êtes bavard les gars je viens de tout relire …. Les réponses sur un post c nul faut remonter le fil.. mais c instructif! J’ai la colle le matos de sciage …. Faut y’ aller comme l’entrée de bourgeonnais sur une mer formée! Un peu d’huile de coude les vis c juste pour remplacer les serre joints trop court 😉 si tu as une autre idée je suis preneur

On fait avec les moyens du bord 🙂

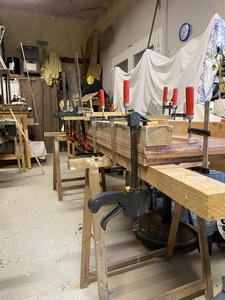

Le sandwich est assemblé les 5 couches faut attaquer le profil. 😉 avant fin mars

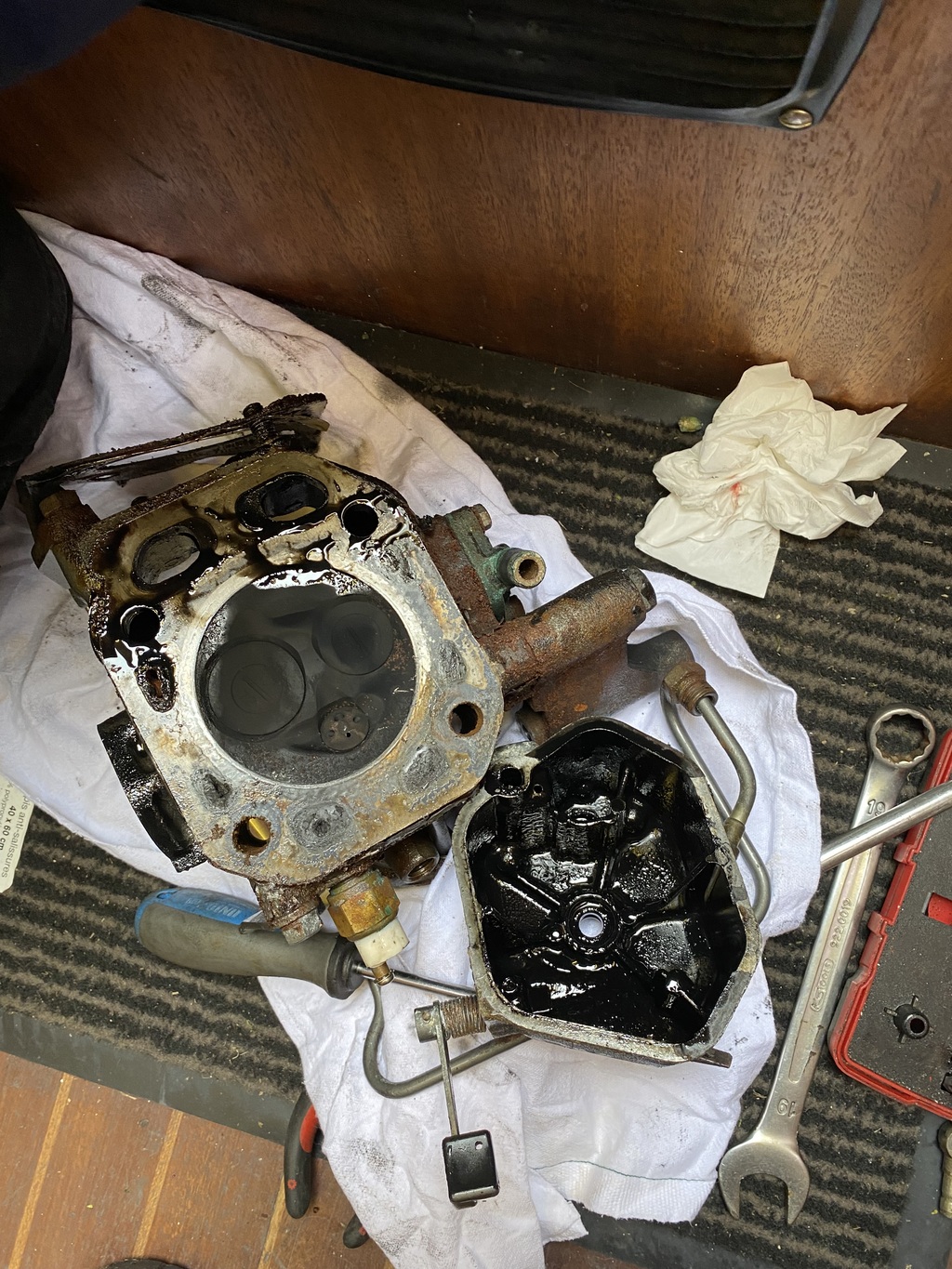

Une culasse !
