Quel matériau à tourner solide et dur qui colle une strat expoxy

Le mieux est de mouler un cylindre en verre-époxy autour d'un mandrin au diamètre extérieur des bagues. Quel est leur diamètre ?

Le tube de jaumière endommagé était en quoi à l'origine ? C'était juste un trou dans le bois, ou il y avait déja un insert ou le bout du tube de jaumière ?

un rond en inox usiné aux cotes devrait duré autant que le bateau

C'est le palier inférieur qui subit les efforts les plus importants, il serait préférable que le tube qui va supporter ce palier remonte jusqu'à la coque, et qu'il soit stratifié solidement.

J'aurais plus confiance dans une pièce dans un matériau similaire à celui de la coque, qui pourra être parfaitement collée. La pièce en inox sera solide, mais c'est sa fixation à la coque qui posera problème tôt ou tard.

Tu es parti sur l'idée de faire un tube adapté aux bagues que tu possèdes, mais ce serait plus facile de refaire des bagues adaptées au tube que tu trouveras.
Tu peux prendre un tube ref 0262TFVEF6560-1 sur ce site : carbonetube.net[...]uit.php
et le renforcer.

Papat, j'ai l'impression que tu pars sur une mauvaise voie. Tu dis que ton tube de jaumière est bon à 95 %, moi, je dis qu'il est hs à 100 %. Il est détérioré, peu importe sur quelle longueur, il est mort. Tous tes rafistolages seront de courte durée, et provoqueront peut-être des infiltrations, et en tout cas un moins bon maintien de la mèche de safran. Ce n'est pas si difficile que ça d'ôter le vieux tube et de le remplacer, en le fixant avec de la résine époxy chargée.

Hello,

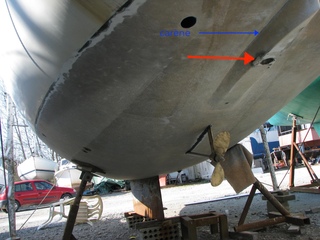

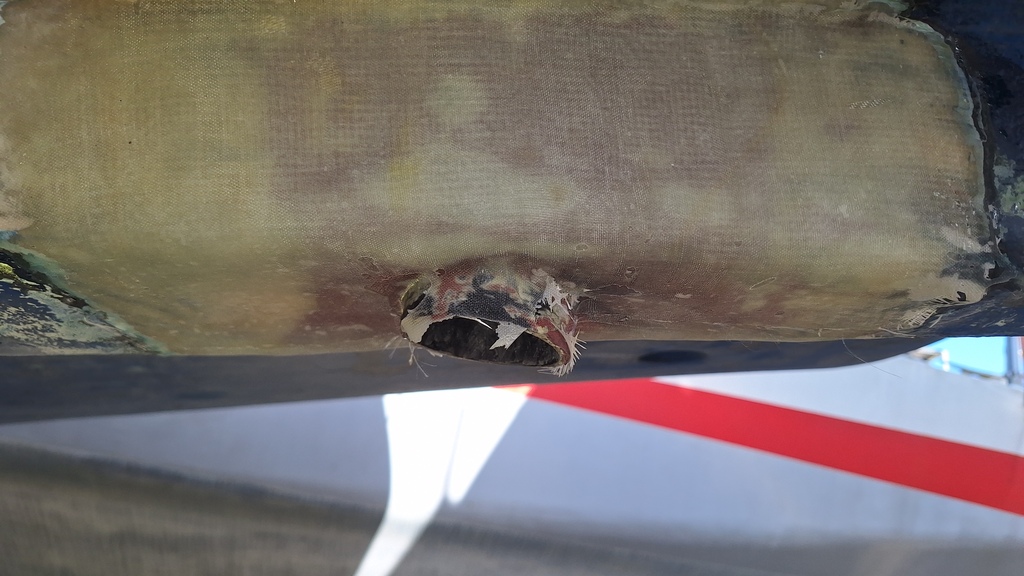

revoilà les photos, bon on voit que c'est très moche sur la photo 1, ça s'est empiré depuis mon dernier démontage, de safran il était vraiment temps d'agir.

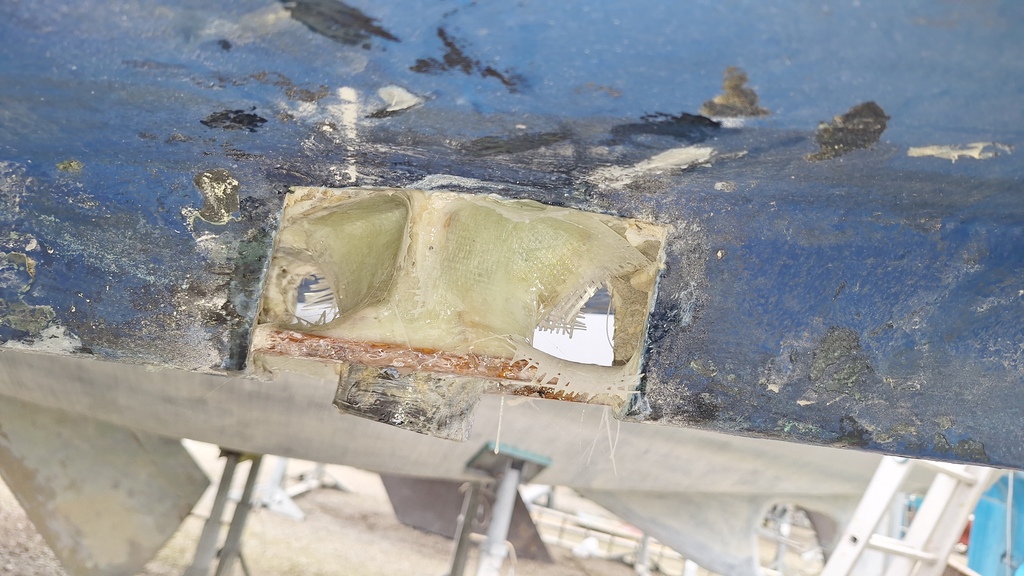

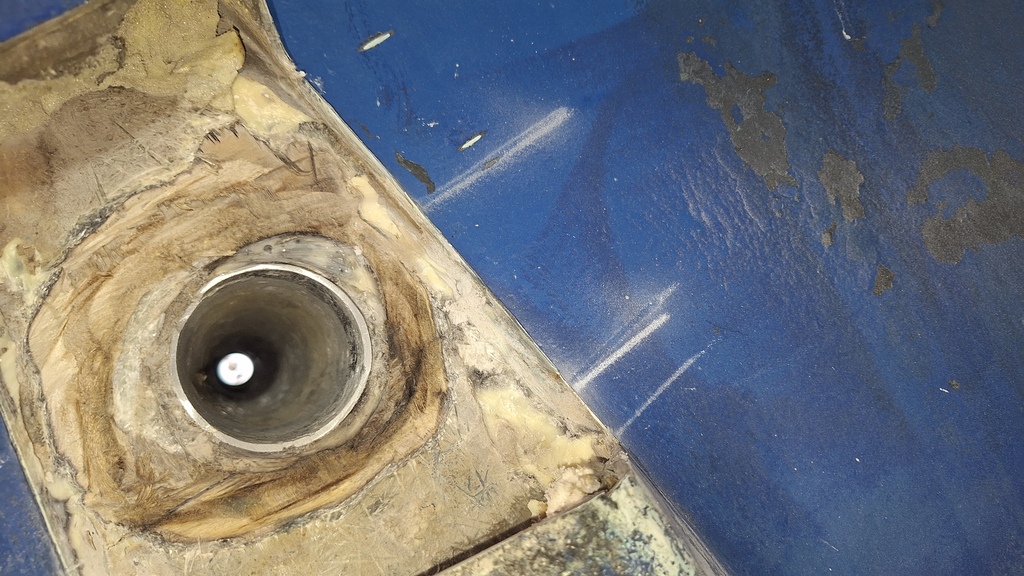

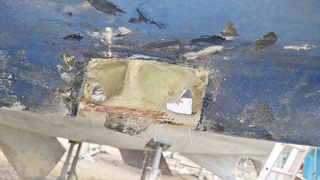

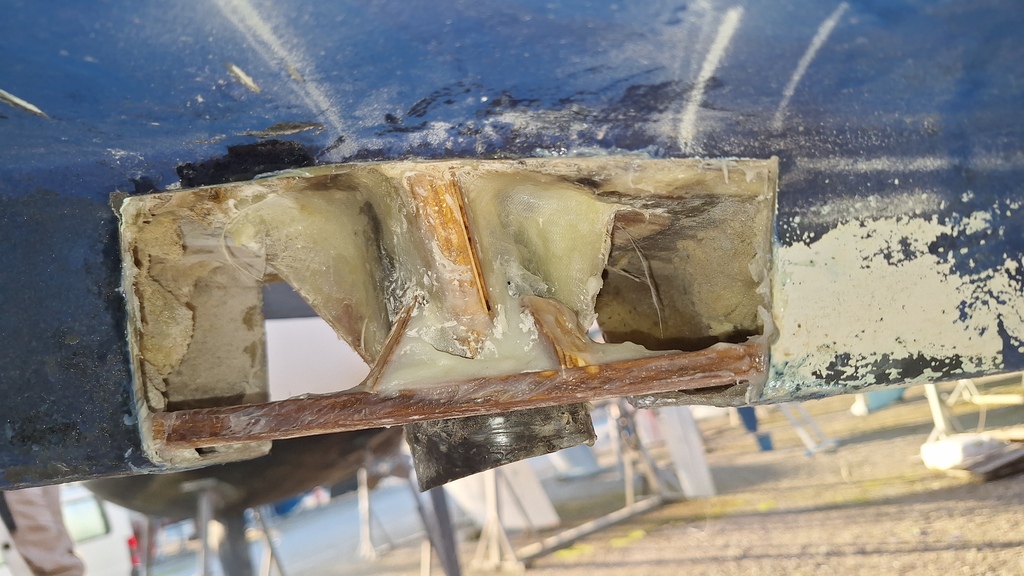

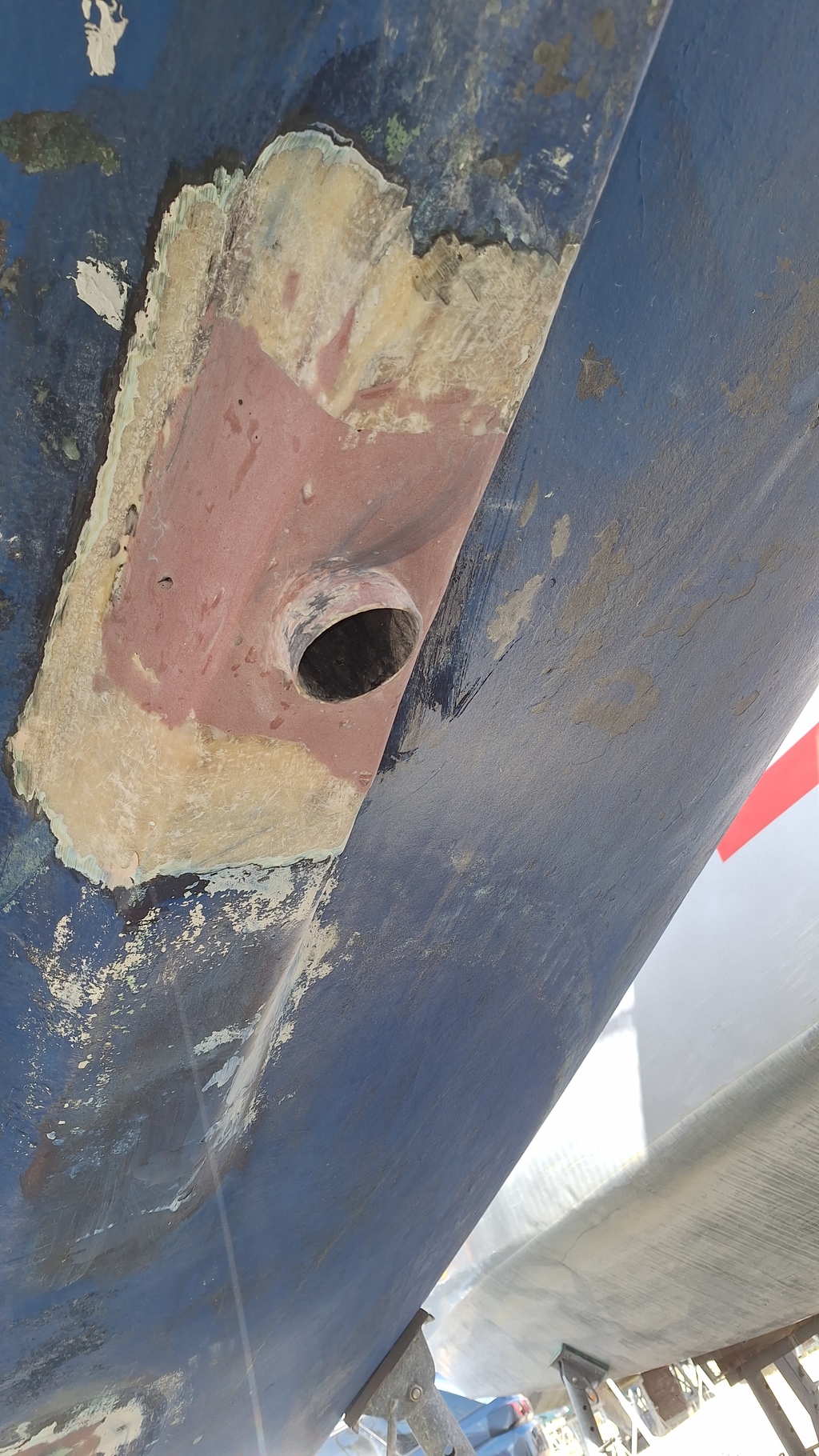

J'ai découpé la portion de tube pourrie (photo 2). C'est de l'alu j'ai été trompé par une pâte/mastic un peu pourri qui était là auparavant. C'est sain à l'intérieur de la coque (cf photo 6). Maintenant tout ce qui est pourri a été retiré.

Je pense donc faire tourner une pièce en alu que je vais manchonner à l'intérieur de la partie saine et dans laquelle je pourrais mettre ma bague. Il faut que je recoupe la portion de tube restante bien droite. Je ne vais pas avoir beaucoup d'épaisseur pour la partie manchonnée car j'ai ma mèche de safran à faire passer.

Je vais faire tenir le tout avec des jambes de reprise, joints congés et reprendre la strat sur la carène et le skeg.

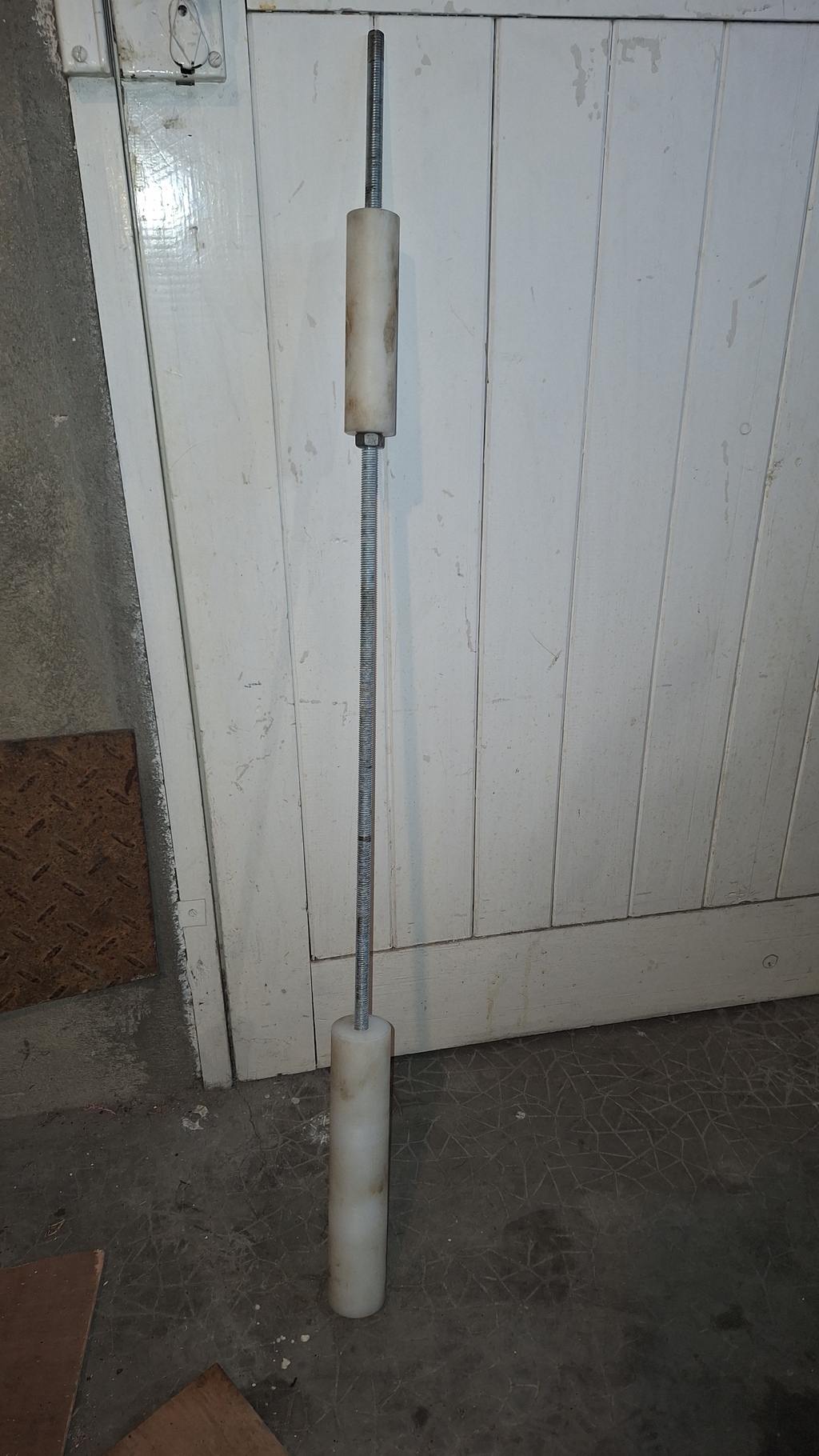

Comme il vaut bien faire tenir le manchon dans l'axe pour le coller/strater. Je pense faire tourner également deux cylindre du diamètre de la mêche que je vais relier par une tige filetée qui me permettrons de "simuler" le safran en position pour être sûr que ça ne soit pas de travers.

Finalement, la question que je me pose c'est ai je bien besoin de faire ma pièce en alu...

Je pense que Frédéric pose la bonne question : est-ce que la partie que tu as enlevé est structurelle ou non, cela change la nature de la réparation envisageable. As-tu regardé ce qu'il y a sous le tube annelé ? Si le tube de jaumière est juste stratifié en haut et en bas, ce n'est peut-être pas trop compliqué de le remplacer.

Si tu veux garder la même architecture, il faut que remplacer tout le tube. Je mettrais un tube en verre époxy : les caractéristiques mécaniques sont proches de celles de l'alu, il n'y aura pas de problèmes de corrosion ni d'adhérence avec la coque, et c'est facile à renforcer si besoin.
Une autre solution est d'utiliser le skeg comme support de bague, mais ça suppose de le renforcer dans sa partie centrale. Le tube de jaumière ne servira que pour l'étanchéité.

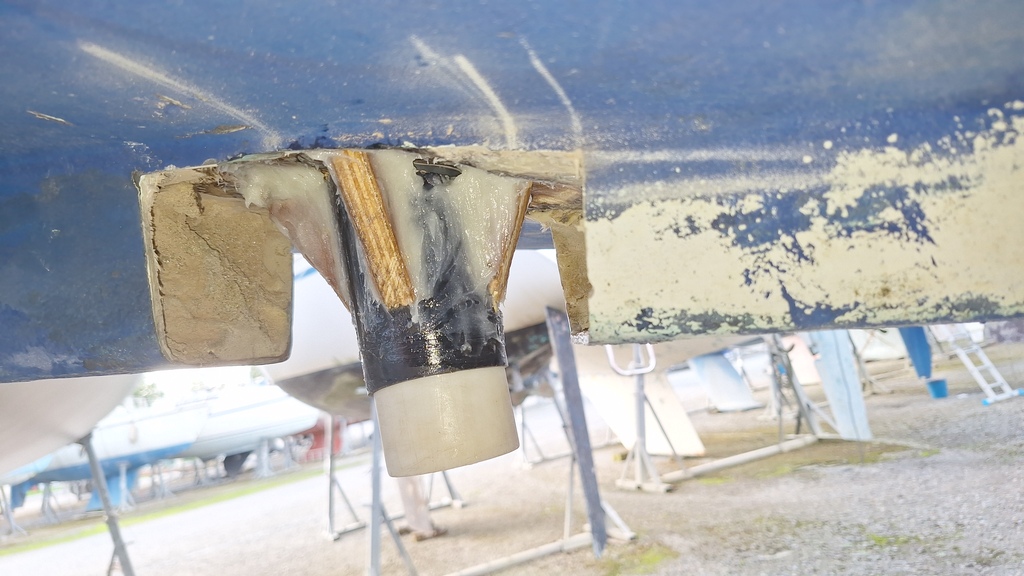

Si on considère que le skeg n'est pas structurel, le tube de jaumière est soumis à des efforts maximaux en cisaillement et en flexion) en sortie de coque (photo 3). Il est impératif qu'il soit en une seule pièce à cet endroit.

Il y a une idée :loger ton palier en sortie de ton tube coupé, donc dans l'épaisseur de la coque. Si ta mèche de safran est d'un seul diamètre et qu'elle est en bon état tu ne risque rien et ton problème est résolu.

Je ne comprend pas ce skeg... il est en vis à vis du safran sur toute sa longueur ? Tu dois avoir un safran très large et peu de tirant d'eau ?
