quel est ce passe-coque ? quelle sonde y mettre ?

Bonjour à tous .

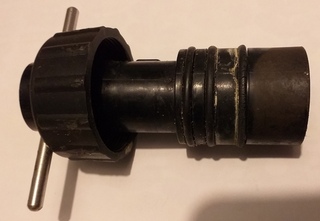

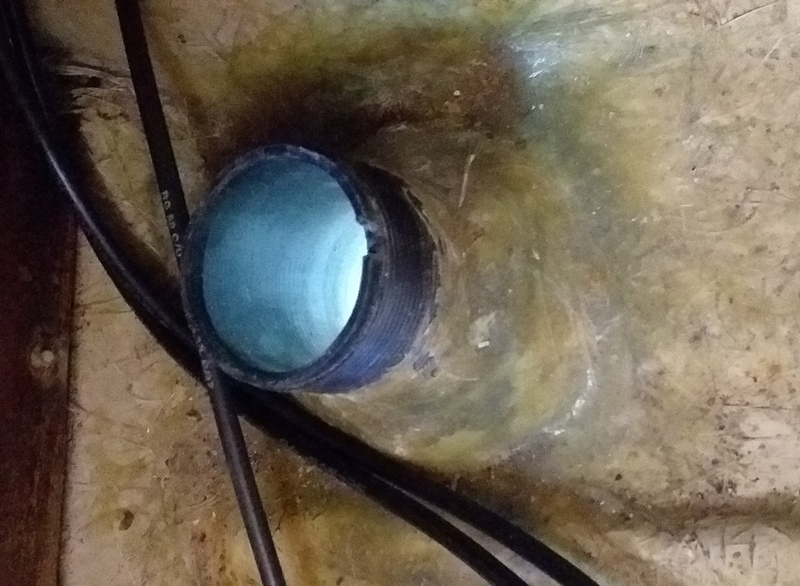

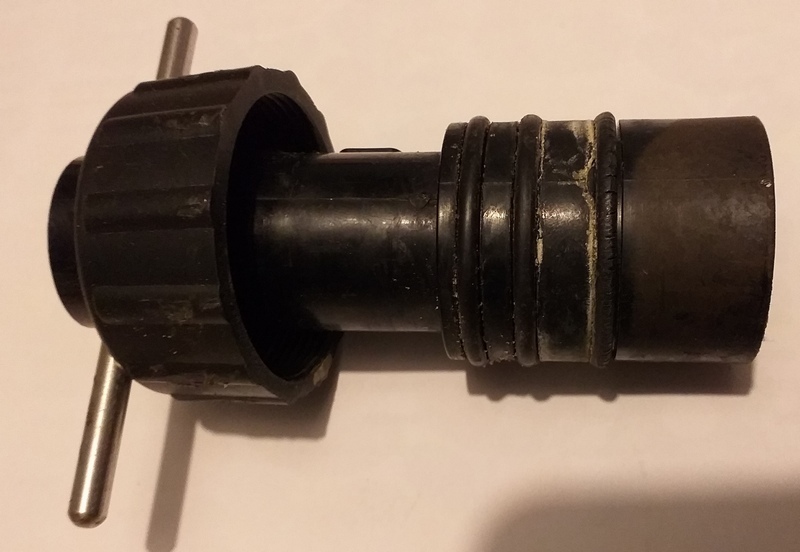

Je suis interrogatif sur ce passe coque (cf photo) obstrué par un bouchon assez sophistiqué (cf photo) ... et qui donc ne sert à rien (le passe-coque).

Savez-vous de quelle marque c'est ? et quelle sonde était montée ? il y a un système de détrompage (orientation) même pour le bouchon... à se demander si ce n'est pas la sonde qui a été vidée de son électronique...

Peut-être un ancien loch ? ou sondeur directionnel ?

le diamètre extérieur du passe coque fait 51 mm, le diamètre intérieur 42,5 mm, visiblement en composite au vu de la stratification étrange faite autour.

L'idée est de le boucher par une sonde de profondeur pour un Garmin echo map 62CV, mais j'ai bien l'impression que je n'ai pas de sonde compatible de ce diamètre pour ce combi GPS/sondeur.

Bien amicalement

L'équipage
#Technique#Electronique
TITIMARINTITIMARIN
24 nov. 2021
SailortounSailortoun
24 nov. 2021

ça ressemble méchamment aux vieux passe-coque NKE que j'avais sur mon NK2 compact.

bil56bil56
24 nov. 2021

oui, c'est du vieux NKE

TITIMARINTITIMARIN
25 nov. 2021

Merci !! effectivement ca y ressemble à 100% , maintenant je sais d'où ca vient ! :-)

Je ne sais pas ce que je vais pouvoir y mettre comme sondeur à la place.

DiogèneDiogène
25 nov. 2021

C'était probablement un loch mais je ne saurais en dire la provenance.

PerelandraPerelandra
25 nov. 2021

Bonjour, j'ai le même système sur mon bateau à savoir le passe-coque et deux "bidules" pour le boucher :
- 1.la sonde du loch qui se visse sur le passe-coque ... mais ici, il ne semble pas y avoir de pas de vis sur le passe-coque.
- 2. Un bouchon d'hivernage qui se visse aussi et permet de nettoyer le loch et de ne pas le laisser se saloper inutilement.
C'est de l'électronique anglaise CETREK.

MegaraMegara
25 nov. 2021

Bonjour,
J'ai eu un loch Navico DL 160, l'obturateur de la sonde de loch ressemblait beaucoup à cela.
C'est un produit que j'avais acheté en 1988.

jerome1966jerome1966
26 nov. 2021

En général les sondes amovible sont vendu avec leur passe coque compatible.

TITIMARINTITIMARIN
26 nov. 2021

Bonjour à tous et merci pour vos réponses .

Effectivement les sondes rétractables sont à chaque fois spécifiques au passe-coque, et visiblement avec des évolutions dans le temps pour une même marque... cela ressemble énormément à du NKE, comme dit plus haut. Mais Comme ce truc est ancien, j'ai bien peur que même en reprenant la même marque je ne puisse pas le réutiliser tout simplement, ce qui veut dire tout virer (pas simple vue la stratification faite dessus...) et mettre à la place une sonde 51mm compatible pour Garmin Echomap plus 62CV. J'en ai vu une, à prix "raisonnable" , mais je dois vérifier l'angle de la coque et si je ne vais pas détecter la quille (car elle est profonde ...).

Si je détecte la quille, je remet le bouchon... ou stratification de la coque et un trou en moins!

A+

Sapha Pani:J'aime pas trop le paquet de résine ou je ne sais quoi qui masque l'écrou du passe coque. Moi je virerai tout et referai une strat pour boucher le trou·le 26 nov. 2021 17:14
Sailortoun:Mon passe coque est monté pareil, je suis prêt à parier que dehors il n'y a pas de collerette, c'est un montage pour améliorer la glisse.·le 26 nov. 2021 18:30
le carrossier nautique:mon conseil la dessus et tu vas gagner du temps.c'est du plastique tu peux le dégommer par l'extérieur à la défonceuse ( si tu as) avec une mèche droite. le plastique est bien moins résistant que la fibre. en prennant son temps ( à priori 10 minutes) tu aura un tube fileté en plastique pris dans de la resine. pour ca ciseau a bois pour faire sauter et tu finis à la meuleuse.âpres, au choix tu bouches ou tu mets autres chose.·le 26 nov. 2021 21:50
Ajouter un commentairePublier
PapayouPapayou
26 nov. 2021

ça ressemble en fait à plein de choses. Perso j'aurais dit que ça ressemblait à du Raymarine. Mais c'est pas étonnant, étant donné que pour les transducers (speedo/température avec ou sans Loch), les différents électroniciens se sont quasi tous fournis chez Airmar pour cette sonde. Tu peux chercher de ce côté. Le modèle Airmar ST850 existe en version NMEA, NMEA 2000 ou même analogique pour les "vieux" afficheurs.

sahanasahana
27 nov. 2021

Simplement un bouchon pour le passe coque . Matériel standard.

Alain VAlain V
24 avr. 2022

Bonjour à tous,
Je profite du post de Titimarin pour vous confirmer que c'est bien une sonde NKE (Speedo ou sondeur) assez ancienne.

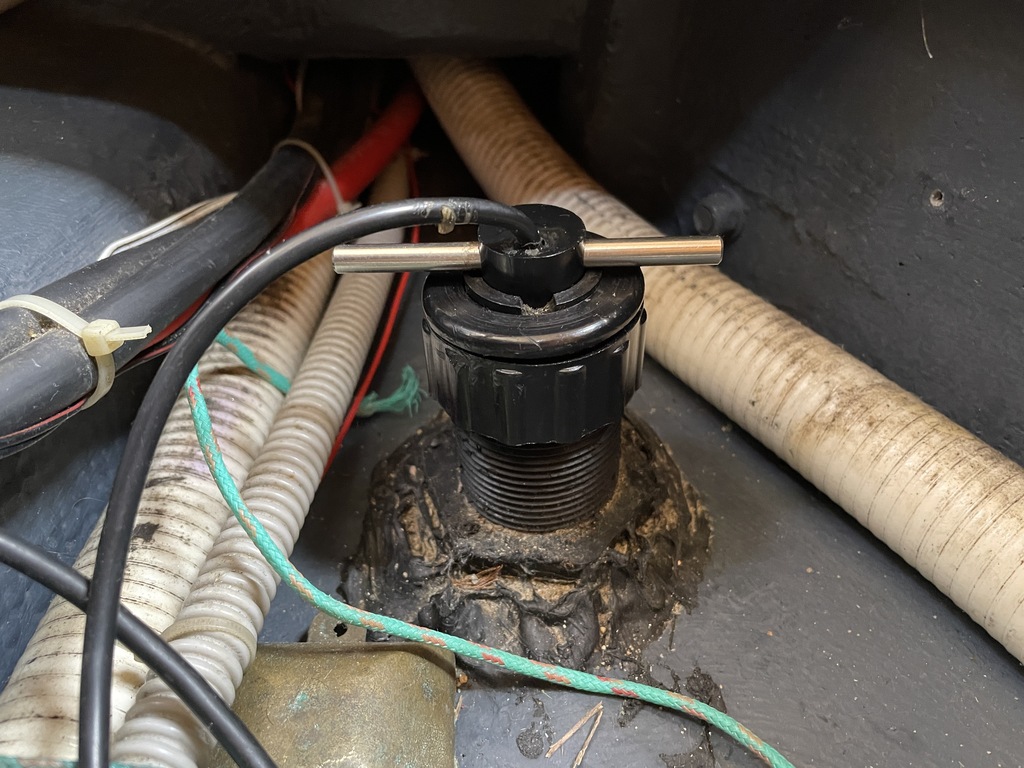

Je recherche pour mon Feeling le couvercle que l'on voit sur la photo, le mien est cassé et NKE se semble plus le faire en pièce détachée.
C'est la pièce juste sous la tige en tige en inox. C'est un bouchon fileté et percé qui empêche la sonde de remonter.
Si quelqu'un en avait un dans sa caverne magique, cela me rendrait bien service ( à vendre, à donner, peut importe...)
Je suis sur la Rochelle.
Merci pour vos retours et bonne saison de navigation.
Alain Visini

Shari:peut etre regarder du coté des fab labs communautaires, si quelqu'un peut se proposer de t'en refaire un à l'identiqueù. Google semble montrer qu'il en existe un certain nombre vers chez toi. ·le 25 avr. 2022 06:46
J-Marc:Bonne idée. Fais toi faire un anneau cranté en impression 3D pour fretter ton couvercle. En le collant, le couvercle ne pourra plus casser et cela évitera de devoir reproduire le filetage qui n'est pas forcément normalisé. Contacte moi en messagerie si tu n'est pas loin de Marseille ou Bandol.·le 25 avr. 2022 12:02
Ajouter un commentairePublier
Alain VAlain V
26 avr. 2022

Merci messieurs
Ca y est j’ai trouvé la pièce (d’occasion en Bretagne ou neuve en pièce de rechange chez NKE)
