Quel est ce guindeau ?

B9njour,
J'ai ce moteuravec le mecanisme de renvoie, à priori ce serait celui d'un X2 de Lofran. Ce que je ne comprends pas, c'est que le boitier démonté, il n'y à pas de mécanisme ainti retour avec ressort......
Quel qu'un aurait une explication ?

#guindeau

Terralie

07 fév. 2021

Tous
Non lu

Voilà l'intérieur... Terralie07 fév. 2021

Par définition une vis sans fin, renvoi mécaniq... outremer07 fév. 2021

Bonjour. "un retour sous charge", tu peux préc... Terralie07 fév. 2021

En fait, j'aimerais savoir ou se trouve le syst... Terralie07 fév. 2021

Un renvoi à vis sans fin bien conçu est irréver... Fregoli08 fév. 2021

On peu le concevoir comme on veut, réversible o... Louarn08 fév. 2021

Voir ici http://www.zpag.net/Machines_Simples/e... Louarn08 fév. 2021

c'est que l'on appelle le pas artillerie .. a... fritz the cat08 fév. 2021

Pour les amateurs de mécanique: sur Youtube vid... outremer08 fév. 2021

Ok, mais qui peut me dire utilise ce système sa... Terralie08 fév. 2021

Et si tu montrait la plaque sur le moteur ? Ca... Louarn08 fév. 2021

Voilà la plaque. À part l'année, 2014, rien d'i... Terralie08 fév. 2021

Rien d'intéressant, hormis par exemple l'année ... Louarn09 fév. 2021

Avec la référence (633525) du moteur, ce serait... penduick3309 fév. 2021

Merci pour l'info ! Tigre non, car moi, c'est u... Terralie09 fév. 2021

La bête est identifiée, il s'agit d'un X2 Alu. ... Terralie09 fév. 2021

Pas besoin d'anti retour avec une démultiplicat... Michdep09 fév. 2021

Terralie

07 fév. 2021

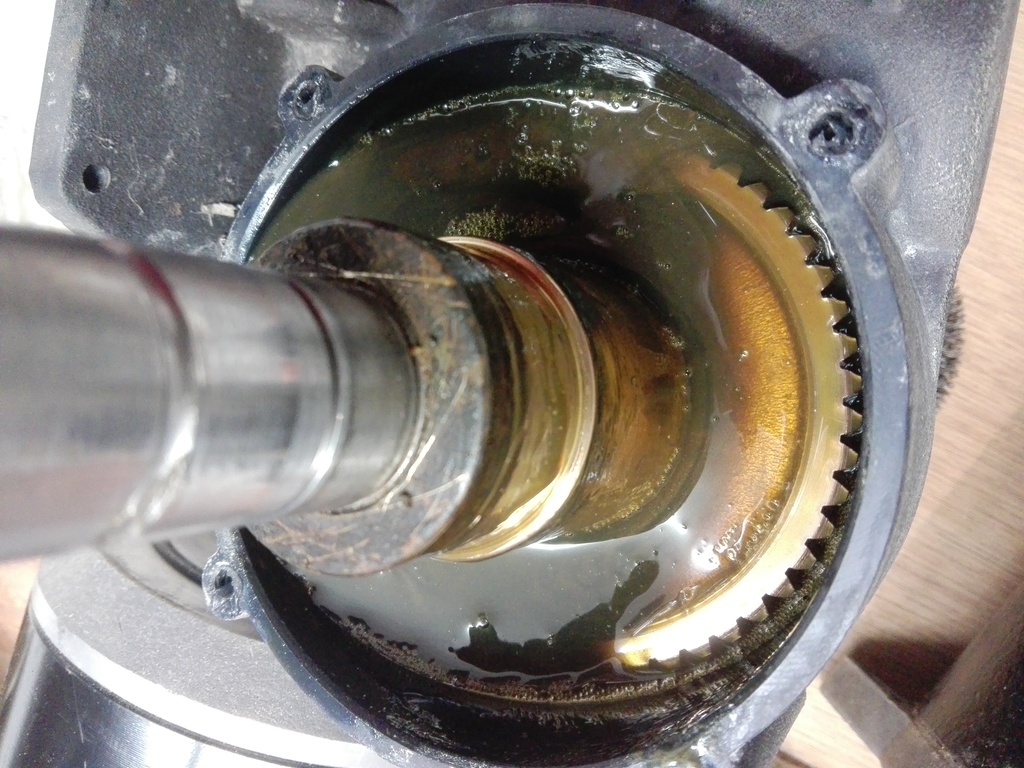

Voilà l'intérieur...

Ajouter un commentaire

outremer

07 fév. 2021

Par définition une vis sans fin, renvoi mécaniquement simple de puissance à 90°, interdit pratiquement selon son pas un retour sous charge.

Terralie:Bonjour. "un retour sous charge", tu peux préciser ? ·le 07 fév. 2021 16:20

Terralie:En fait, j'aimerais savoir ou se trouve le system anti retour, vu qu'il n'est pas dans le renvoi d'angle. ·le 07 fév. 2021 18:05

Ajouter un commentaire

Fregoli

08 fév. 2021

Un renvoi à vis sans fin bien conçu est irréversible... Pas besoin d'anti-retour

Louarn:On peu le concevoir comme on veut, réversible ou non.C'est l'angle des dent qui fait que c'est réversible ou pas, cf @Outremer.De mémoire, la limite est autour de 10 ° (souvenir un peu flou d'il y a plus de 20 ans)·le 08 fév. 2021 09:18

Louarn:Voir iciwww.zpag.net[...]fin.htm pour aller plus loin·le 08 fév. 2021 09:24

Ajouter un commentaire

fritz the cat

08 fév. 2021

c'est que l'on appelle le pas artillerie ..
alain

Ajouter un commentaire

outremer

08 fév. 2021

Pour les amateurs de mécanique: sur Youtube vidéo d'un très bon tourneur (Russe?) faisant une démo en réalisant une vis à double sens de rotation un peu étonnante aux essais avec ses deux vis à pas inverse

Ajouter un commentaire

Terralie

08 fév. 2021

Ok, mais qui peut me dire utilise ce système sans ressort et mecanisme anti retour, en tout cas à l'interieur du boitief. Je cherche à savoir de quel guideau il s'agit ne possédant pas la partie qui va sur le pont ;)

Ajouter un commentaire

Louarn

08 fév. 2021

Et si tu montrait la plaque sur le moteur ?
Ca pourrait donner des pistes !

Ajouter un commentaire

Terralie

08 fév. 2021

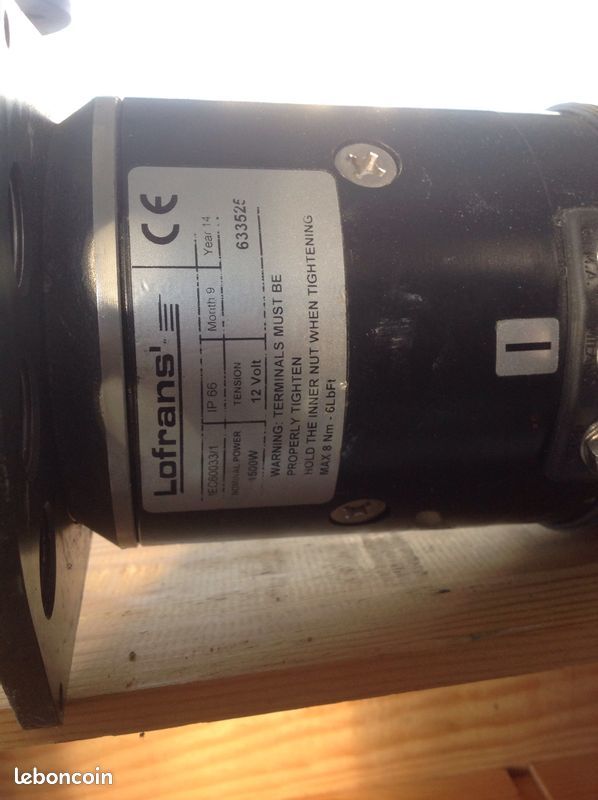

Voilà la plaque. À part l'année, 2014, rien d'intéressant...

Louarn:Rien d'intéressant, hormis par exemple l'année de fabrication (a priori 2014)Et un numéro de série.Donc en fait, si, y'a des truc intéressant, mais on ne les voit pas forcément au premier regard.·le 09 fév. 2021 09:19
