Quel compte tours pour capteur magnétique ?

Bonjour,

J'ai sur mon moteur un capteur magnétique du type visible en pj.
C'était monté sur une vieille centrale débarquée il y a un moment.
Aujourd'hui, j'aimerais bien quand même un compte tours. Mais je n'ai aucune idée du type ni du cablage. Quelqu'un qui sait pour m'aider ? (Ps, si solution type petit machin chez Aliexpress ça m'intéresse, j'ai pas trop de place pour un gros cadran)...

Merci d'avance !

L'équipage
bleuoizobleuoizo
07 avr. 2019
fritz the catfritz the cat
07 avr. 2019

un compte tours sur la borne W de l'alternateur c'est plus simple
alain

Répondre
bleuoizobleuoizo
07 avr. 2019

Hehe. He n'ai pas de borne W. Sinon en effet j'aurais fait ça...

Répondre
fritz the catfritz the cat
07 avr. 2019

c'est facile tu soudes un fil sur une diode de redressement de l'alternateur
et tu l'as
alain

Répondre
bleuoizobleuoizo
07 avr. 2019

Les diamètres des poulies moteur et alternateur ne sont pas les mêmes , donc non... Malheureusement.

Répondre
bleuoizobleuoizo
08 avr. 2019

Bon, Fritz the Cat, toutes mes confuses...

Je découvre que les compte-tours sont sensés être étalonnables, justement pour palier cette différence.
Il semblerait aussi que les compte-tour pour borne W soient les mêmes que ceux pour capteur magnétique, le signal étant similaire. Mais si un sachant pouvait confirmer ça, je serais bien preneur (je préfère me brancher sur une sonde déjà en place que de devoir bricoler l'alternateur, c'est de la pure flemme).

Répondre
MamitaMamita
11 avr. 201916 juin 2020

Salut,
Certes avec un peu de retard...

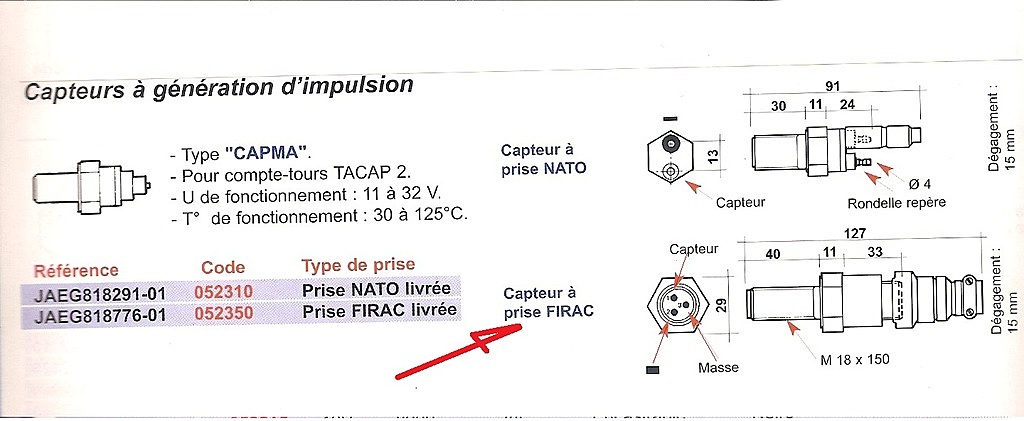

Mais je viens de tomber sur un vieux catalogue Reya qui fait référence a ton capteur:
Ce serait un capteur à génération d'impulsion de type CAPMA avec prise "Firac" (!) pour compte tours TACAP2...
Donc d’après moi, inutilisable ailleurs que pour ce CT (Tacap2).
Mamita

Répondre
philippe.0812philippe.0812
11 avr. 2019

Capteur à 3 fils c’est habituellement une alim, une masse, et un signal. Tu y branches un multimètre et tu vois ce que ça te dit en tension (alternative) et en fréquence ... tu testes à différents régimes et à partir de là tu sauras s’il est mort ou pas et ce que tu peux lui coller comme afficheur ... Bon si tu peux te faire prêter un oscilloscope c’est encore mieux.

Répondre
bleuoizobleuoizo
12 avr. 2019

Bonjour Mamita, Philippe,

Je vous remercie grandement pour ces infos !
Je vais essayer et je vous dirai. Mais ça sent la prise W d'alternateur cette histoire...

Répondre
philippe.0812philippe.0812
12 avr. 2019

Pas forcément ... les compte tours sont pour la plupart configurables. Suffit de choisir celui qui a la bonne plage par rapport au signal de ton capteur

Répondre
