Pypilot Intégration mécanique/ boitier

Bonjour,
il y a déjà pas mal de fils sur le pypilot, et de plus en plus d'utilisateurs sur ce forum.
Je propose ce fil dédié aux questions d'intégration mécanique et boitier pour ce pilote

Pour mémoire, autres fils sur le sujet:



(Note : fil dédié aux vérins ici : )

Le boitier fourni avec le pypilot n'étant pas étanche, la question de concevoir un boitier étanche avec afficheur, connectique et boutons se pose... Et autant y réfléchir ensemble

L'équipage
#integration#Mécanique#pilote#pypilot
yannbisyannbis
07 avr. 2021
yannbisyannbis
07 avr. 202107 avr. 2021

Parmi les sujets déjà évoqués ici ()

  • Déport de l'IMU
  • Boitier étanche
  • Intégration dans boitier Autohelm 2000
  • Répeteur Wifi étanche indépendant

L'un des "souci" inhérent au Pypilot c'est que la boitier calculateur contient également l'afficheur.
L'afficheur gagne a être dehors, bien visible (avec des boutons si possible), le calculateur est lui bien mieux au chaud...

Erickalon:Je souligne pour compléter cette remarque le cas des bateaux acier et l'intérêt sur ceux-ci de déporter le capteur ou l'ensemble calculateur et capteur pour s'éloigner des masses magnétiques.·le 07 avr. 2021 17:38
Ajouter un commentairePublier
yannbisyannbis
07 avr. 2021

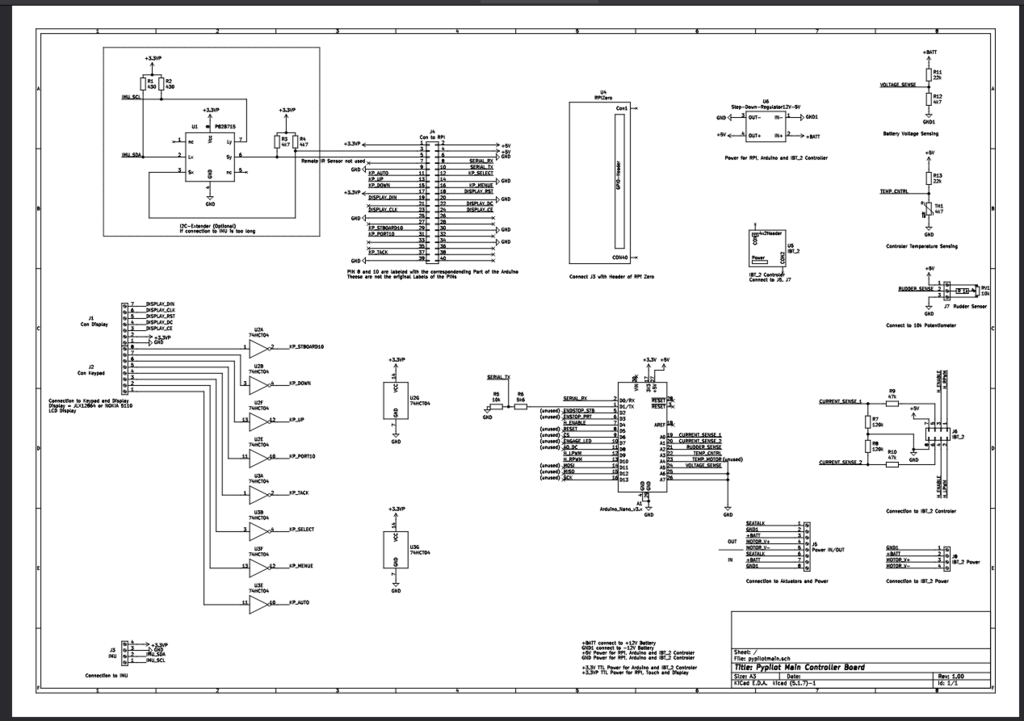

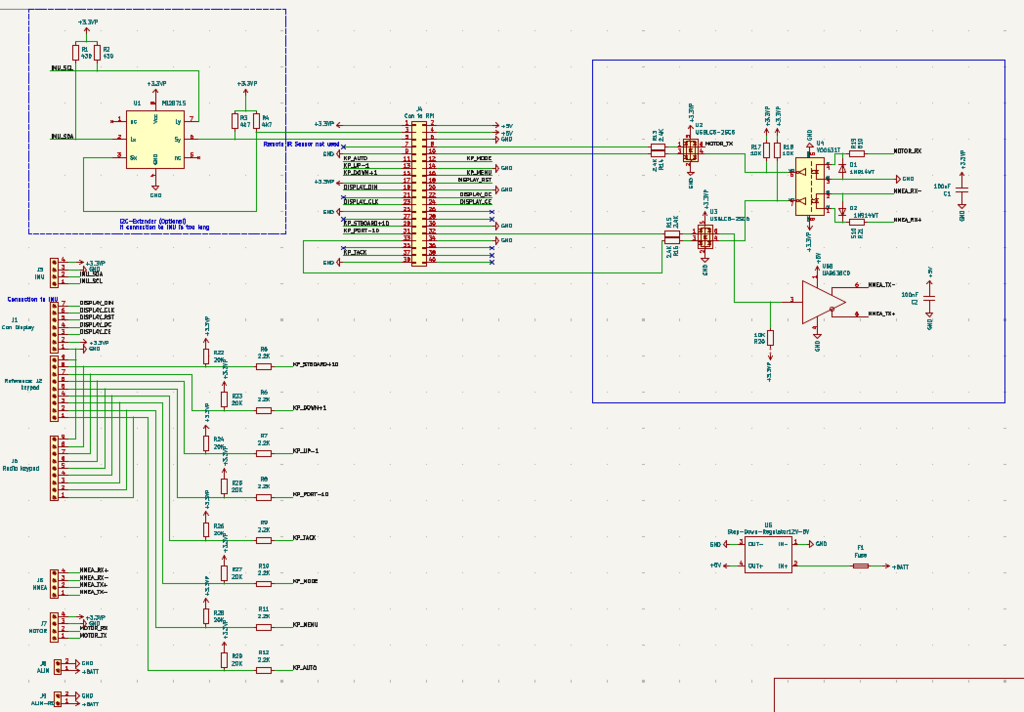

un bel exemple d'intégration (avec aussi un déport de l'IMU via une extension I2C)
forum.openmarine.net[...]ead.php
https://forum.openmarine.net/attachment.php?aid=1181

ErickalonErickalon
08 avr. 2021

Belle réalisation qui pourra tenter ceux qui envisagent d'assembler le pilote par eux-même, d'autant que le concepteur fournit une notice, des plans, des programmes et des informations très détaillées à l'adresse ci-après:
github.com[...]reasW29

PaoyrusPaoyrus
27 avr. 2021

Voici un Autohelm 2000 avec un cœur tout neuf

Erickalon:Joli! Je pense avoir un finition moins soignée mais ma réalisation semble fonctionnelle. Qu'as-tu envisagé comme usage pour l'ex touche Stand-by? Je l'ai relié au Tack, mais je ne sais pas si cela pourra être utile une fois cette fonction mise au point.·le 27 avr. 2021 19:48
Paoyrus:C'est la touche "menu" pour avoir accès aux différents écrans et paramètres.·le 27 avr. 2021 21:12
Erickalon:Un choix sans doute plus judicieux que le mien, au moins dans la situation actuelle.·le 27 avr. 2021 23:11
Ajouter un commentairePublier
ErickalonErickalon
27 avr. 2021

Un choix sans doute plus judicieux que le mien, au moins dans la situation actuelle.
