Propulseur d'étrave Vetus accouplement hélice

Bonjour ,
j'ai un soucis d'hélice qui ne tourne pas, le moteur tourne bien dans les 2 sens.
Je viens de démonter le moteur et l'hélice, pour tester le renvoi d'angle.

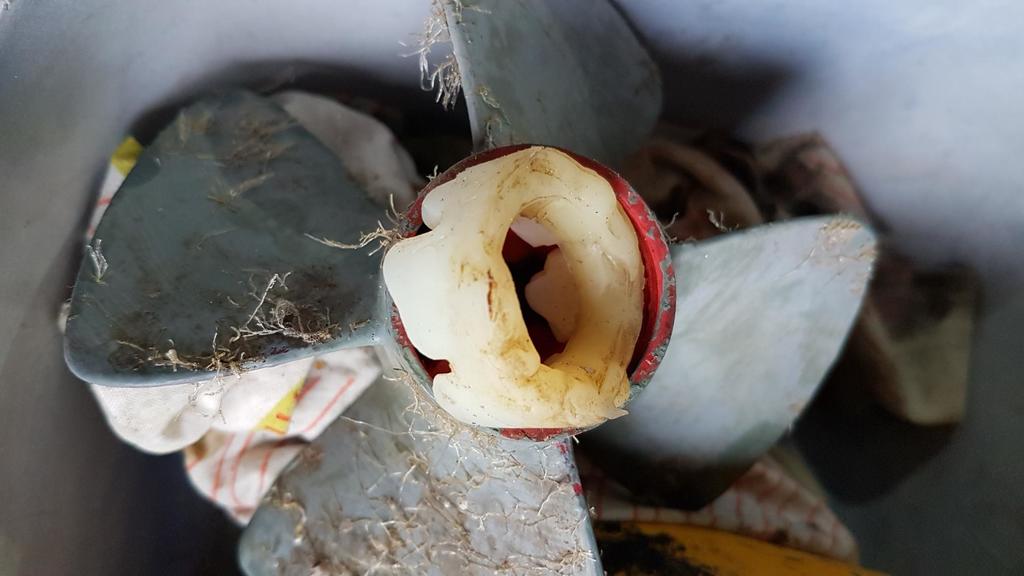

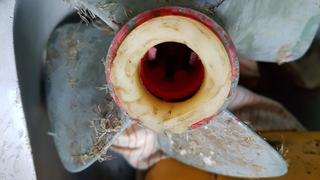

J'ai bloqué l'axe hélice pour essayer de faire tourner l'axe à la jonction moteur , celui ci ne tourne pas donc je suppose que le renvoi d'angle est conforme. Je suspecte donc la jonction hélice et renvoi d'angle. Comme vous pouvez le voir sur les photos de l'hélice, il y a une sorte de rondelle en matière souple blanche qui me semble bizarre ?? quand j'ai positionné l'hélice avant la dernière mise à l'eau j'ai bien l'impression d'accrocher le renvoi d'angle avec la goupille, mais malheureusement en mode actif l'hélice ne tourne pas elle doit se désolidariser.

mes questions:
L'hélice est elle celle d'origine ?
L'accouplement est il conforme (rondelle souple blanche) ?
Ou est il possible d'avoir un éclaté précis de cette accouplement?
Que pensez vous de ce problème ?
merci de votre aide

L'équipage
#Mécanique
PascalxPascalx
23 fév. 2022
awa (ex PiR2Lune)awa (ex PiR2Lune)
23 fév. 2022

en principe, l'hélice est calée sur l'arbre par une clavette? pas de clavette pas d'entrainement.

il peut aussi y avoir sur l'hélice un ou plusieurs crans qui solidarisent arbre et hélice.

les photos montrent une pièce plastique qui a du se désolidariser de l'hélice à moins que ce ne soit un dispositif d'étanchéité(?) ou de maintien centrée de l'hélice en mouvement (?) voire d'anti élécrolyse (?) ou de solidarisation de l'arbre et de l'hélice(?)

par ailleurs, il y a beaucoup de fouling qui apparait , carénage et propreté de la coque et du canal du propulseur urgents

mora moramora mora
23 fév. 2022

C'est certainement la clavette qui s'est brisée : elle a convenablement rempli son rôle pour ne pas abîmer le moteur lorsqu'un obstacle (plastique ou autre) a empêché l'helice de tourner.Elle se change facilement,Vêtus les vend par 2 ou 3, de mémoire.

PascalxPascalx
25 fév. 2022

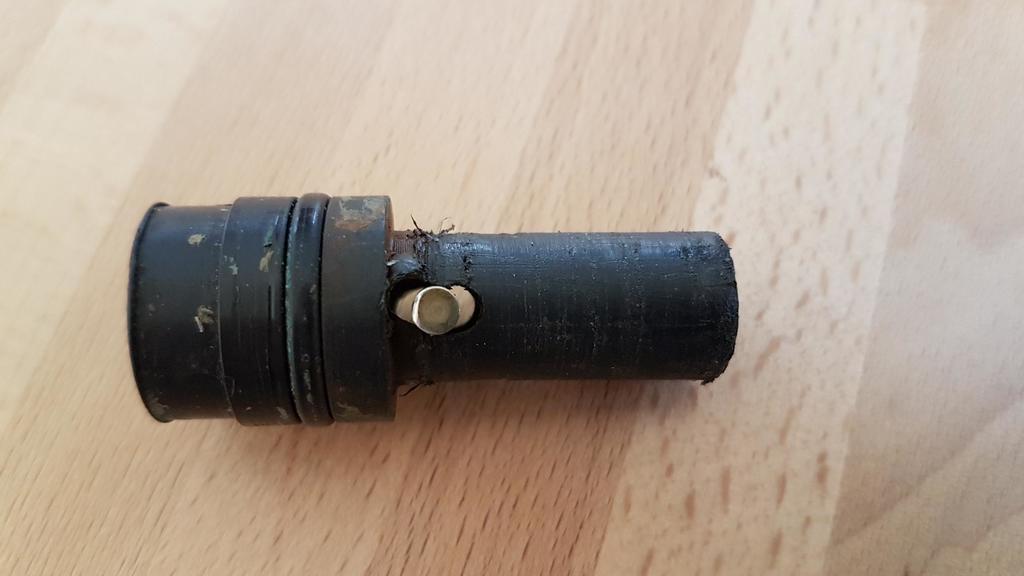

la suite , en observant l'axe en fait il y a une piece supplémentaire sur l'axe métallique du renvoi d'angle, photo jointe , piece en matière plastique et le logement de la goupille est complètement ovalisé , de ce fait la goupille est reculé et n'entraine pas l'hélice CQFD...
Ou trouver cette pièce ? je ne trouve pas dans les catalogues Vetus
plan B percer un trou de goupille à 90° par rapport au trou actuel (le plus simple) mais fragilisation de la pièce!
ou refaire complètement la pièce.
