Projet: Hacker le BlueTooth de Victron avec un ESP32 M5Stack

Les UUID des valeurs remontées.

Bon courage

Je ne sais pas si cela peut te servir, mais il y a quelques temps déjà, j'avais écrit un petit programme arduino pour récupérer les données du Smartshunt 500A/50mV de Victron afin de l'afficher dans OpenCPN.

D'origine, ces données sont transmises via le protocole VE.Direct en Bluetooth sur tablette et téléphone, mais je souhaitais avoir un affichage permanent dans OpenCPN et autres, ce qui m'évite ainsi d'utiliser mon téléphone

Comme il s'agit d'une phrase Nmea0183, je peux l'afficher aussi de façon indépendante dans une petite fenêtre déplaçable, écrite en python (si nécessaire et quand j'utilise un autre programme de nav').

Quelques infos sur cette

voili, voilà...

salut,
je ne sais pas si tu lis l'anglais, mais il y a dans cette discussion :
community.victronenergy.com[...]on.html
un post du 9 may 2022 d'un certain : Wolfgang huse qui semble avoir fait ce que tu veux faire.

en cherchant son nom sur google, je suis tombé sur un github qui semble etre le sien, ou il y a le fichier INO correspondant :
github.com[...]ble.ino

peut être une piste ?

community.victronenergy.com[...]ol.html

github.com[...]example

github.com[...]Display

peut etre que tu peux trouver des infos ici :

github.com[...]ple.ino

Hello,
J'ai fait quelques essais à bord ce weekend après avoir adapté le sketch github.com[...]Display
à mon M5Stack Core2 et ça fonctionne.
En fait il y a plusieurs méthodes pour se connecter en bluetooth aux appareils Victron et ça ne rend pas la tâche plus simple.

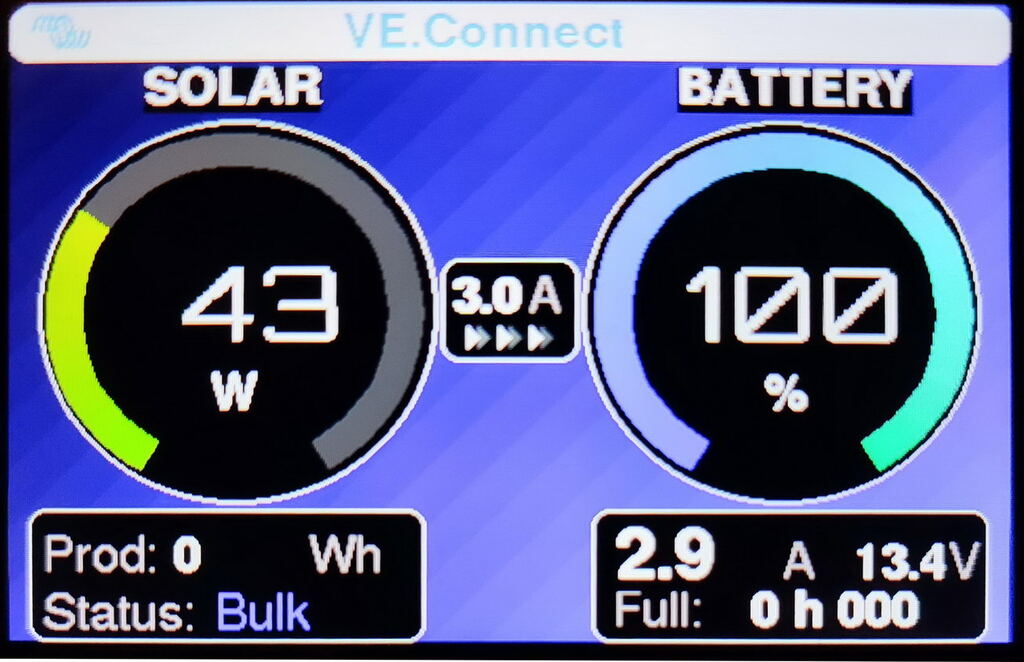

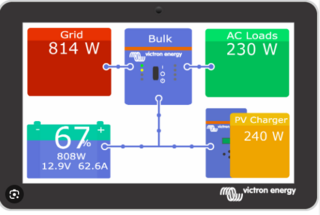

J'ai déjà refait l'affichage pour qu'il soit un peu plus attrayant. Je vous posterai une petite image.
J'ai déjà commencé à voir comment y ajoute une seconde connexion BLE sur le Smart BMV702 pour avoir en plus le SOC et le solde des Ah de la batterie.

Mais c'est vrai que c'est très cool, sans sortir son téléphone ou la tablette, d'avoir pour une dizaine d'Euro l'affichage de:
- Voltage Panneaux
- Ampérage Panneaux
- Voltage Batterie
- Ampérage Batterie (entrant)
- Production du jour
Et quand le BMV sera connecté:
- % remplissage de la batterie
- Solde Ampères Entrant/Sortant de la Batterie.

J'avais déjà le SOC, le voltage et les Ah sur le réseau NMEA2000, mais là c'est sympa de l'avoir sur ce petit afficheur qui ne coute rien par rapport à un Raymarine i70 :-)
Amicalement.
FX

superbe!

Je viens de recharger la vidéo qui ne passait pas.

Pfuîîî...
Bravo !

Perso, j'ai également réalisé un affichage mais en moins bien...

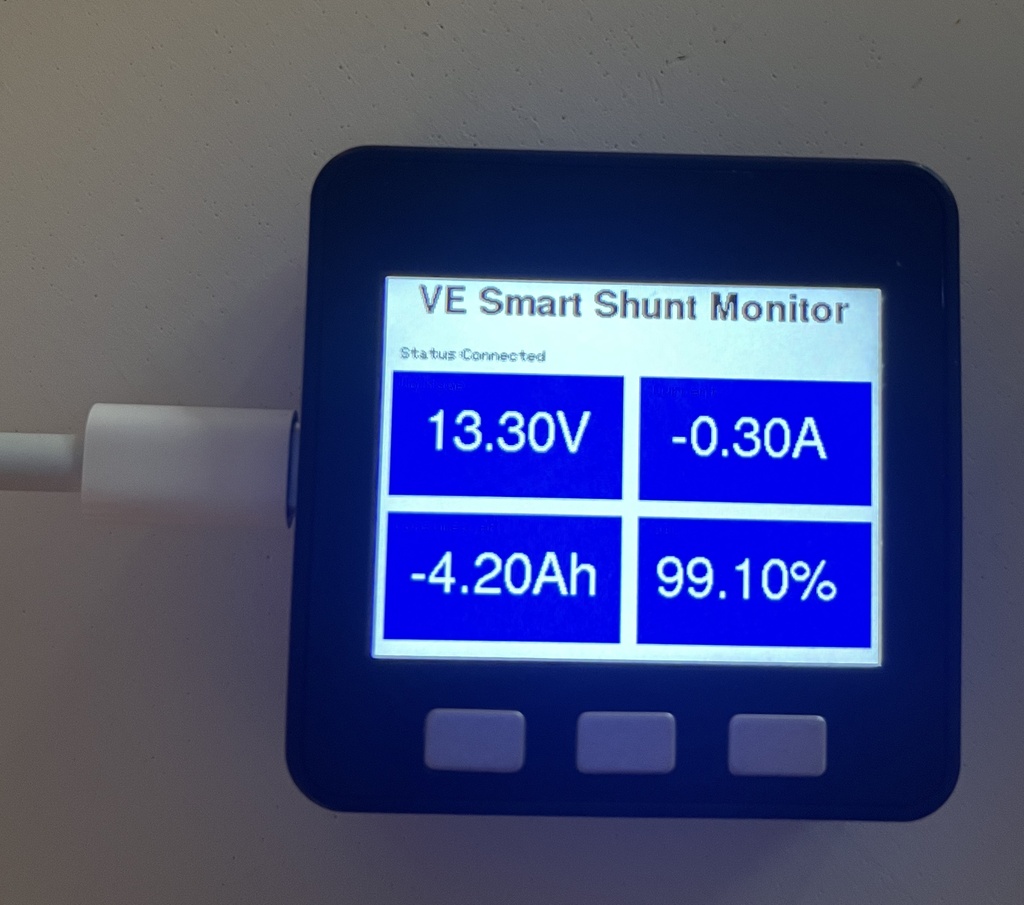

A partir du Smartshunt 500A/50mV, je récupère les data à l'aide d'un programme arduino pour ensuite les afficher dans un écran TFT 3.5. (tension batterie lithium, SOC, puissance consommée, batterie moteur, etc.).

Par wifi (nmea4wifi), j'affiche également ces données sur OpenCPN dans le cockpit.

Sur OpenCPN (comme sur l'écran TFT), l'affichage change de couleur sous un certain seuil et une alarme retentit.

Pour l'instant, j'en reste là, mais j'observe ton travail avec attention...

Bonjour François-Xavier,

Désolé du retard à répondre.
Beaucoup de questions...

- D'où vient le boitier, est-ce le l'impression 3D ?

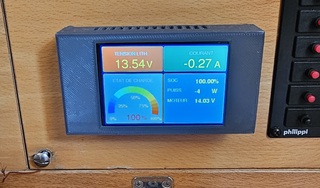

En effet, ce sont des boitiers que j'ai imprimés moi-même, après en avoir dessiné et testé différents modèles. J'ai finalement trouvé par hasard le STL sur Thingiverse et il me convient parfaitement. Il permet de caser l'écran shield et tous les fils que je fais sortir au dos du boitier dans le minimum d'espace.
On ne le voit pas sur la photo, mais sur le côté il y un accès pour le câble USB dédié, s'il faut modifier/améliorer le programme.

- Quelle carte as tu utilisé Uno, Méga, ESP32... ?

Une Mega, car plusieurs E/S et correspond à la taille du shield TFT 3.5

- Quel circuit utilises tu pour l'alim 12V > Carte ?

Simple alimentation 12v/9v acheté sur Amazon et/ou Aliexpress.

- Quelle liaison utilises tu entre le SmartShunt et la carte, cable VE-Direct ou Bluetooth ?

Ni l'un ni l'autre (le câble VE-direct est trop cher pour cela). Un câble deux fils sur le TX et Gnd de la sortie VE-Direct du Smartshunt connecté au RX(x) et TX(x) de l'arduino.

- Utilise tu la bibliothèque Victron VE-direct ?

Oui

- L'afficheur de droite sur la seconde photo affiche quoi, des niveaux de réservoir ?

Un reliquat de mon précédent bateau...
Affichage du Reste-Eau et du Reste-Fuel en pourcentage et volume. L'affichage des deux demi-camemberts est issu du lien que je t'avais envoyé (et que tu avais déjà, je crois).
Les données de la ligne du dessous (pression, heures moteur et la batterie moteur) ne sont pas temporisées, ce qui me permet de vérifier de suite si tout fonctionne normalement.

- Si ce sont des niveaux, quels capteurs utilises tu ?

Pour le fuel, une jauge capacitive.
Pour le réservoir eau, c'est plus compliqué : j'ai installé à la sortie de la pompe à eau un capteur à effet Hall, mais j'ai du mal à l'étalonner correctement.
J'avoue que ce n'est pas une priorité d'autant que je ne souhaite pas percer le haut du réservoir pour y mettre une jauge résistive ou capacitive...
Là également, il s'agit d'une carte Méga.

En fait, toute cette installation est difficilement duplicable, notamment dû au fait que j'ai créé des phrases Nmea0183 spécifiques, en plus des existants, ce qui me donne plus de souplesse dans l'affichage des données sur OpenCPN et/ou TZ.

En effet, autant l'affichage dans le carré est sympa et utile, autant l'affichage des données batterie (tension et SOC) sur le PC tablette dans le cockpit m'est beaucoup plus utile, quand je suis en solo.

Au départ, j'avais "tweaker" le plugin dashboard d'OCN pour afficher ces données mais je ne les avais donc pas sur les autre softs ou sans lancer OCN au préalable.
J'ai donc écrit un petit programme en python qui permet d'afficher un bandeau déplaçable avec ces deux données et ainsi, en fonction du programme ouvert, je peux afficher ou non ces données, et ce, n'importe où sur l'écran qui est dans le cockpit.

Mais comme toute bonne bidouille non indispensable, je continue (en fonction de mon temps libre) à modifier/améliorer ce système... ;-)

Superbe !

Tu pourrais faire un petit résume sur le type de carte (toujours sur M5Stack Core2 ?) et le soft utilisé ?

Merci

Hello,
@a_guy qui demande des précisions.

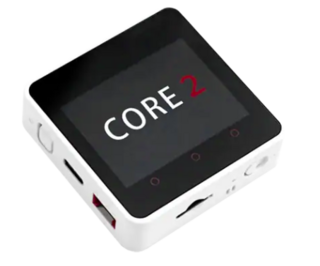

Je n'ai pas gardé le M5Stack Core 2 qui m'avait servi de POC. L'écran était trop petit.

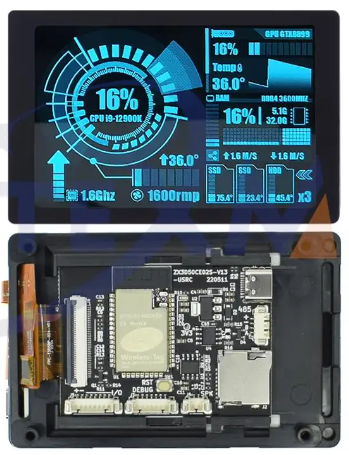

• est une wt32-sc01 plus. C'est pratique car ça embarque le processeur, l'écran (480x320 tactile), et même un slot SD Card et d'autres features. C'est du tout en un, pas besoin de chercher des libraries pour l'écran le BLE ou autre chose. Pour 38€ port compris c'est très chouette. l'alim se fait par une USB C standard et il y a un carénage, un cadre, sur la face avant. Il suffit de fermer le dos par un boitier en impression 3D que Tec-Nautic a fabriqué. On trouve plusieurs fichiers d'impression sur le net, attention la version "PLUS" de la carte est un peu plus grande que la version de base.

datasheet: www.marutsu.co.jp[...]LUS.pdf
La version "PLUS" a plus de mémoire

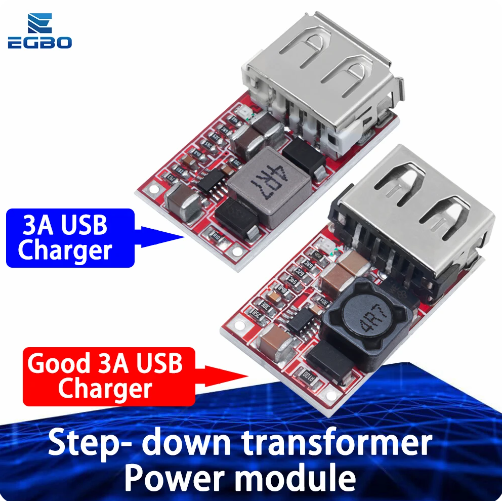

Coté connexion , il n'y a donc que l'alim de l'USB C. J'ai donc intercalé entre la carte et le

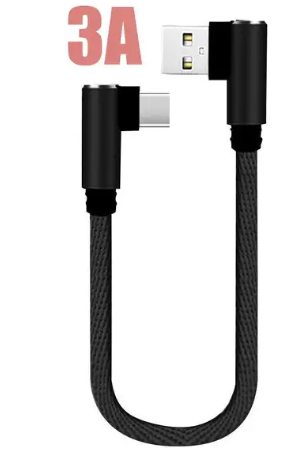

12V du bord un . J'ai mis un qui était plus pratique.
En commandant la carte ne pas oublier de commander aussi l'outil de debuggage qui est en fait un circuit complémentaire qui ne sert que pour uploader le code. Ensuite on l'enlève, il ne reste pas branché.
La connexion avec les appareils Victron SmartBMV et SmartSolar se fait en Bluetooth Low Energy.
Sinon c'est codé en C++ avec l'IDE Arduino car en fait c'est un l'ESP32.
Amicalement.
FX
