Problème vhf RO6800 AIS / traceur B&G

Bonjour,
Je suis en train d'installer ma nouvelle vhf RO6800 AIS en NMEA2000 vers mon traceur BG T8

La VHF fonctionne très bien tant que je n'allume pas le traceur.

Dès que je l'allume, j'ai bien les cibles AIS sur l'écran.
Les paramètres du traceur montre que la vHF est reconnu dans le réseau.

Par contre la VHF est bloquée, les touches ne répondent plus.

J'ai beau chercher je ne comprends pas.

Avez vous déjà été confronté à ça ? Avez-vous une idée du problème ?

Merci beaucoup

L'équipage
#VHF#ais#ro6800
gastonlagratgastonlagrat
14 jan. 2022
gastonlagratgastonlagrat
14 jan. 2022

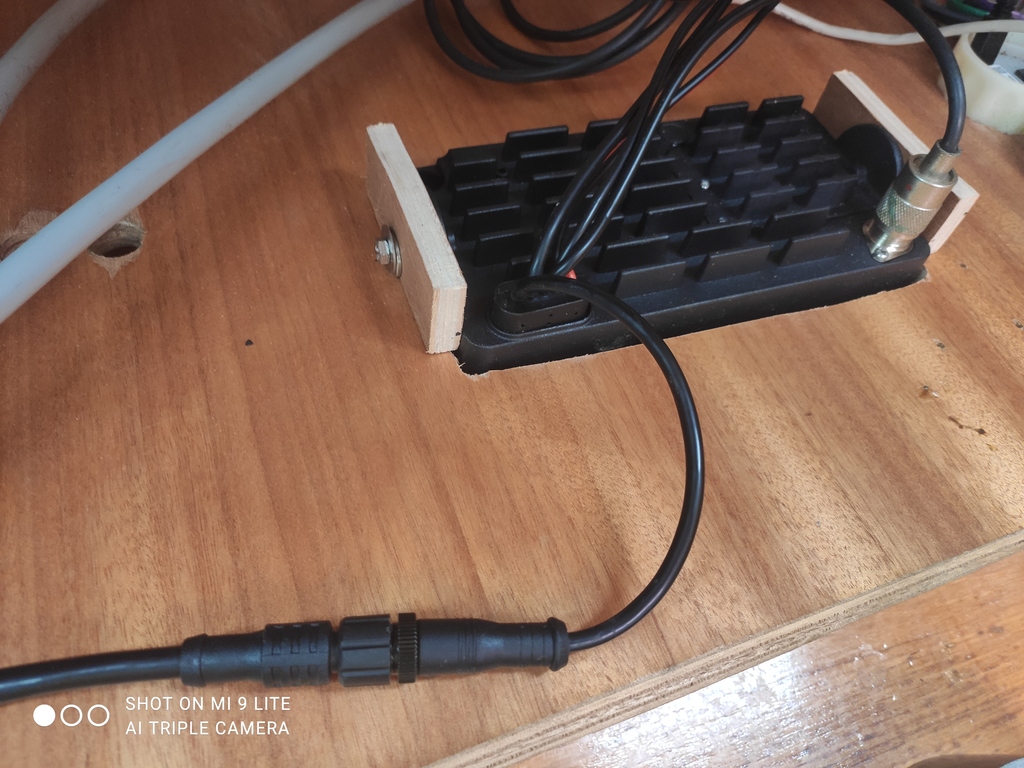

Voici les images du cablage

crescent76:Bonjour, sur la photo 1, est-ce que la branche horizontale du té est bien la dorsale du réseau?·le 28 jan. 2022 10:47
gastonlagrat:J'ai fait différent test de câblage. J'ai remis les bonnes photos en ligne. Mais ça ne fonctionne toujours pas.·le 28 jan. 2022 11:39
Ajouter un commentairePublier
jerome1966jerome1966
28 jan. 2022

interessant

gastonlagrat:Tu trouves ? Ça marche pas ça m'agace 😁 . Au fait je suis au crouesty jusqu'en mars😉·le 28 jan. 2022 10:36
Ajouter un commentairePublier
gastonlagratgastonlagrat
28 jan. 2022

Mise à jour des photos du cablage, mais ça ne fonctionne pas.

Je penche pour un défaut vhf.

Mathieu Enfant SauvageMathieu Enfant Sauvage
28 jan. 202228 jan. 2022

Bonjour,
J'ai l'impression qu'il y a une erreur sur le câble utilisé sur la RO6800
Le 1er câble à gauche sur la photo, qui est ici utilisé, est "Test & USB" dans la notice
Il faudrait utiliser le 2nd "NMEA 0183/2000"

gastonlagrat:Je ne vois pas d'autre solution, il n'y a qu'une sortie nmea 2000 sur la VHF ?·le 28 jan. 2022 11:48
Mathieu Enfant Sauvage:page 5 de la notice, on voit que le câble le + extérieur est "Test&USB" www.furuno.fr[...]ris.pdf ·le 28 jan. 2022 11:51
Ajouter un commentairePublier
gastonlagratgastonlagrat
28 jan. 2022

Oui effectivement tu as raison.
Le 1er câble est au format nmea 2000 ça me semblait logique que ce soit celui ci.

Par contre le second câble n'est pas au format nmea 2000. (Voir photo)

En revanche la VHF est livré avec un adaptateur qui permet de sortir en 7 fils (nmea 183 ? )

Mathieu Enfant Sauvage:Oui tout à fait. C'est page 6 de la notice: il y a le détail des fils dans le câble : 4 fils nmea183, 2 fils nmea2000 et 1 fil de terre.Normalement en nmea 2000 il y a CANL marron, CANH vert·le 28 jan. 2022 13:01
Ajouter un commentairePublier
gastonlagratgastonlagrat
28 jan. 2022

Je suis sur que tu as raison,

mais comment relier les fils sur un câble nmea2000 ?

Je dénude un câble nmea 2000 et soude à l'étain ?

Et je n'arrive pas à comprendre quelle couleur relier ?

Merci beaucoup

Mathieu Enfant SauvageMathieu Enfant Sauvage
28 jan. 2022

Je ne vois pas d'autre solution que de souder. Il faudra souder CANL, CANH et GRD.
Cependant je vois qu'un cable nmea 2000 possède 5 broches, (2 arrivées power 12v)
Pour ma part je l'ai connectée en nmea183, et je ne voudrais pas dire de bêtise pour le 2000. Il faudrait l'aide de quelqu'un qui s'y connait en cablage nmea2000. Sinon demander conseil au revendeur, ou demander à furuno.

gastonlagratgastonlagrat
28 jan. 2022

Oui je vais voir avec Furuno, merci de ton aide 👍

Mathieu Enfant SauvageMathieu Enfant Sauvage
28 jan. 2022

A regarder un câble nmea2000, ça semble assez simple:
- un noir et un rouge => alimentation 12v. A ne pas connecter! Ainsi tu ne risques pas de cramer la vhf, qui est déjà alimentée
- un fil dénudé (bare) => GRD à relier au fil dénudé en provenance RO6800
- deux fils blanc et bleu qui doivent correspondre à CANL et CANH, à relier aux filx marron et vert en provenance RO6800. SI KO alors inverser!
www.compass24.fr[...]mea2000
Bon courage!
