Problème sondeur

Bonjour,

Nous avons un problème avec la sonde: sur notre voilier acier. Comme c'est un dériveur intégral on avait d'abord choisit de placer la sonde dans un tube soudé verticalement au niveau du dernier bouchain (pour ne pas échouer sur le sondeur et aussi parce que la semelle fait 12 MM...) Sans succès, notre sondeur divague. On tente alors de faire un montage provisoire par un trou d'évacuation du cockpit (un cylindre d'acier long de 30 cm qui traverse la jupe), re-divagation. (Oui un sondeur sur l'arrière ce n'est pas idéal mais c'est mieux que rien ) Pourtant en mettant la sonde dans l'eau juste à côté de la coque elle marche très bien.
Interférence avec l'acier trop forte ? Quelles solutions ?
Merci d'avance !!:)

L'équipage
#acier#electricte#interferance#sonde#sondeur#voilier
MaxaleauMaxaleau
30 août 2022
MaxaleauMaxaleau
02 sept. 2022

Personne ? :)

MamitaMamita
05 sept. 2022

Salut,
Une simple remarque : les sondes ne fonctionnent que dans l'eau...La moindre bulle d'air sous la sonde empêche le sonde de fonctionner.
Peut être que le fait de les mettre la sonde dans un tube plongeant, emprisonne de l'air dans le tube? Si c'est le cas, la sonde ne fonctionnera pas!
Mamita

MaxaleauMaxaleau
06 sept. 2022

Oui peux être que le clapot fait des bulle d'air qui perturbe le signal...

Comment montez vous vos sondeurs sur un dériveur intégral? Pour pouvoir échouer sans abîmer le passé coque nis la sonde?

MaxaleauMaxaleau
06 sept. 2022

Oui peux être que le clapot fait des bulle d'air qui perturbe le signal...

Comment montez vous vos sondeurs sur un dériveur intégral? Pour pouvoir échouer sans abîmer le passé coque nis la sonde?

MaxaleauMaxaleau
06 sept. 2022

Oui peux être que le clapot fait des bulle d'air qui perturbe le signal...

Comment montez vous vos sondeurs sur un dériveur intégral? Pour pouvoir échouer sans abîmer le passé coque nis la sonde?

Amzerzo35Amzerzo35
06 sept. 2022

est-ce que la sonde affleure? Le signal d'une sonde est conique. Si elle ne déborde pas de la coque, le signal est perturbé car il rebondit sur les bords du tube
Si c'est le cas, il faut descendre la sonde plus bas

MaxaleauMaxaleau
06 sept. 2022

Pour le premier montage je la sonde affleurait pas..

Pour le second même en afleurant elle divague comme si le tube perturbait le signal.
Je pense du au bulle d'air du clapot du coup.

EbraballEbraball
06 sept. 2022

Sans doute des bulles d'air. Sur mon bateau, un simple coup de marche arrière un peu violent (c'est un hors-bord qui envoie pas mal de bulles) perturbe le sondeur.

outremeroutremer
06 sept. 2022

Sur mon DI acier un gros tube oblongue a été encastré/soudé latéralement à la semelle en traversant le premier bouchain la limite inférieure en retrait pour qu'à l'échouage il ne porte pas.
La tête de sonde dépasse un peu de la plaque fermant ce tube. Le sondeur marche bien. Par contre le loch n'est pas toujours fiable selon le bord car hydrodynamiquement perturbé.
L'acier n'a aucune raison de perturber en lui même la sonde (certes en métallurgie on peut facilement explorer une pièce métallique avec une sonde/fréquence adaptée.
Comme mentionné la moindre bulle ou mousse aéroaqueuse peut perturber fortement le sondeur.
Je me souviens en côtier par mauvais temps avoir eu un moment de doute quand le sondeur, complètement perturbé par des remous d'eau sableuse m'avait indiqué plus d'eau sous la quille.
L'affichage d'un sondeur US doit être TOUJOURS critiqué.

MaxaleauMaxaleau
06 sept. 2022

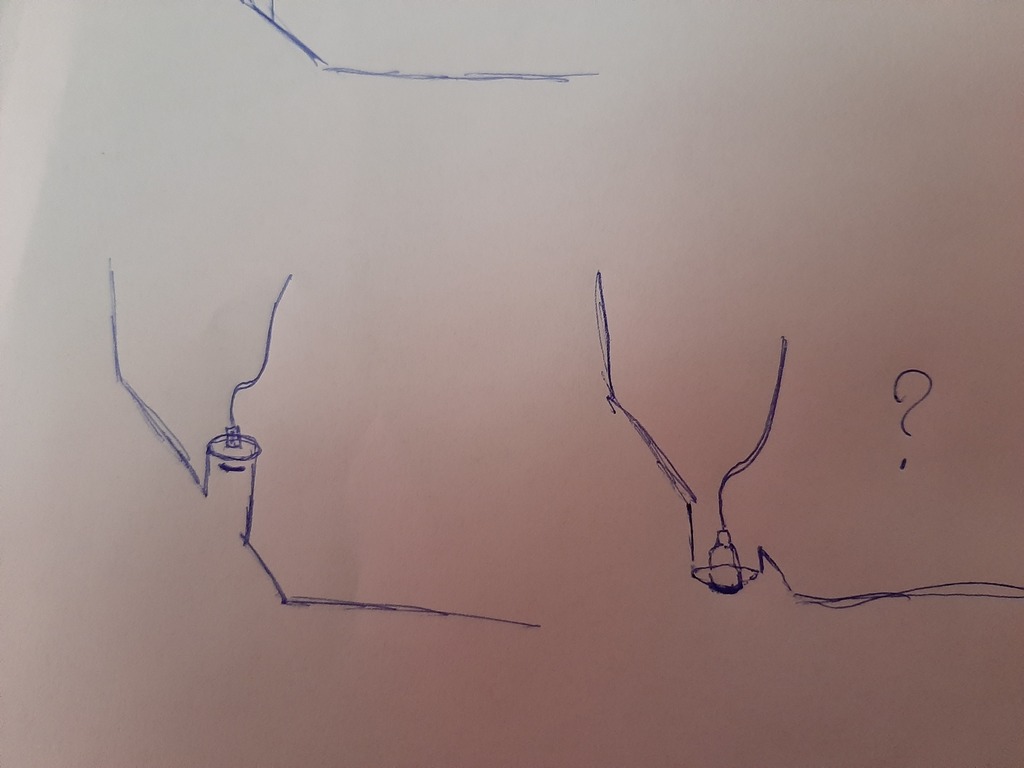

Une photo de mon montage a gauche.
Si je comprends bien ton montage est celui de droite?

Il faudrait que je soude le tube dans l'autre sens ?

Maxaleau:La sonde est complètement sous l'eau biensur ·le 06 sept. 2022 15:59
outremer:Le montage est, sur mon DI, celui de droite (on pourrait soigner l'hydrodynamique d'écoulement par une forme emboitée rapportée) Sur mon bateau tout tube ouvert sous la flottaison est prolongé juste au dessus de celle çi (et le puit de dérive peut aussi être ouvert à flot (calme)). Pour le gros tube du sondeur + loch cela complique l'accès aux sondes mais en cas de retrait de la sonde seul le tube est rempli d'eau (à aspirer ensuite).·le 06 sept. 2022 23:18
Maxaleau:Merci pour les explications je vais changer mon système. Je pense que je vais découper en carré autour du rond et le ressouder dans l'autre sens .Idem pour la dérive chez moi. ·le 07 sept. 2022 09:31
Ajouter un commentairePublier
Amzerzo35Amzerzo35
06 sept. 2022

Sur ce montage je confirme que la sonde n'affleure pas côté quille, donc le signal est perturbé par sa cônicité! C'est quasiment le montage de droite qu'il faudrait
En plus dans le cas de ton montage il suffit que le bateau gite un peu beaucoup pour emprisonner une bulle d'air dans le tube une fois pour toute

MaxaleauMaxaleau
06 sept. 2022

OK merci.

Un peit travail de soudure en perspective.
