Problème de panneau solaire

sont 'ils montés en série ou en //
parce que entre 18 et 21v c'est pour charger du 12
tu n'en branches qu'un avec ton multimètre sur la position 10a= en série et aussitôt après l'autre
verifies qu'ils sont bien propres et que les connexions ne sont pas oxydées dans le boitier de liaison sur le panneau
on attend avec impatience les résultats
alain

Mesurer le courant de court-circuit comme indiqué par Fritz the cat :
Débrancher le panneau solaire.
Positionner le panneau solaire en plein soleil et bien orienté.
Mesurer le courant de sortie à l'aide d'un multimètre en position ampèremètre réglé sur le calibre 10 A.
Le courant de sortie devrait être de 5 A pour un panneau de 80 W exposé dans les conditions de test standard (rayonnement incident de 1000 W/m², température de +25 °C).

on dirait bien que tu as une rafale de cellules solaires qui sont déconnectées ou mortes

dans les panneaux, il y a diodes et diodes :
- diodes d'isolement, en entrée du panneau (pour éviter que le panneau de reçoive du courant en provenant des batteries, mais c'est habituellement géré par le controleur de panneau solaire.
- diodes de by-pass , dans le boitier de jonction du panneau (pour contourner une rangée de cellules HS pour cause de panne ou d'ombre portée)

Sur mon panneau 250W, j'ai 3 ensembles de cellules en série, environ 11v à la sortie de chaque ensemble. En fonctionnement normal, le panneau sort du 33v, si un des ensembles cafouille, je perd 11v.

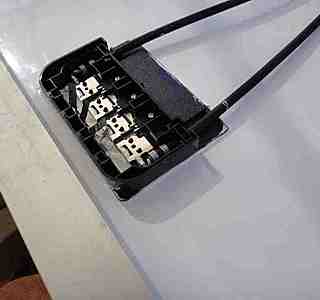

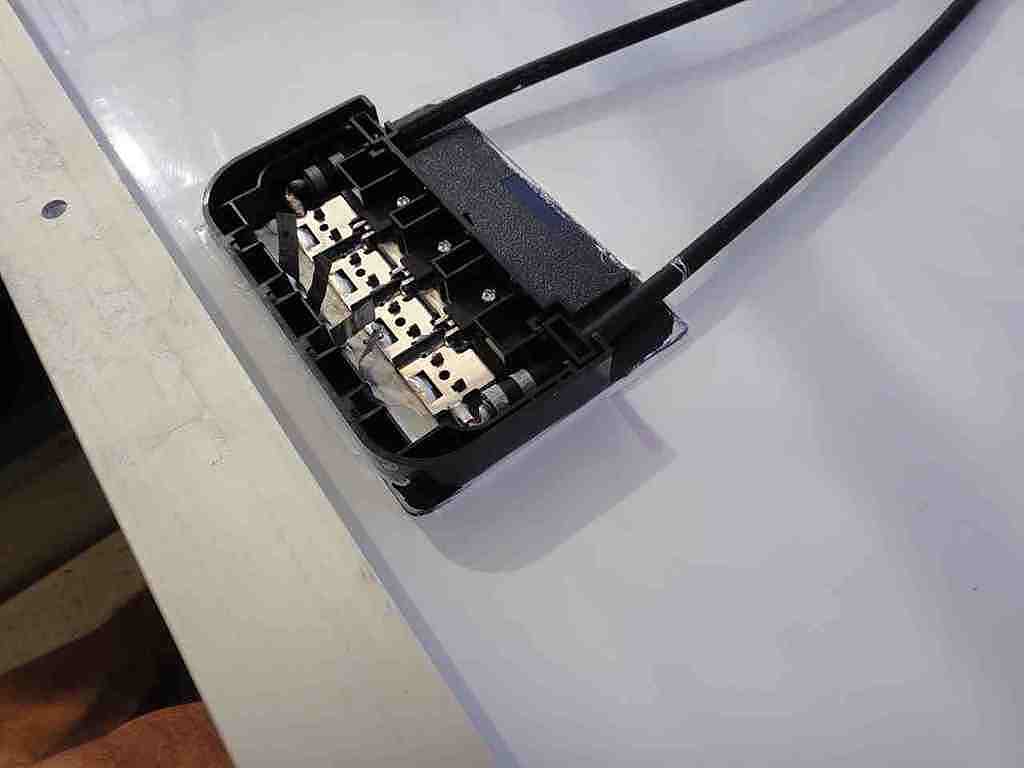

Sur la photo jointe, on voit les 3 diodes de by-pass des 3 ensembles de cellules. La soudure des 4 pattes en sortie du panneau n'est pas encore faite.

Une page avec des explications à propos des diodes.
www.alternative-energy-tutorials.com[...]el.html
ou celle-ci
www.solar-facts.com[...]des.php
