Problème de charge après Moniteur Victron BMV 700

Bonjour,
J'ai installé un moniteur de batterie Victron avec son shunt. il fonctionne très bien mais depuis ni éolienne ni panneaux solaires ne chargent. Le booster d'alternateur charge, et le chargeur de quai aussi mais il chauffe dès que la charge atteint 100%. J'ai vérifié, tout à l'air bien branché sur le shunt qui supporte les câbles du panneau solaire et de l'éolienne.
Des idées pour m'aider ? Merci à tous.

L'équipage
#charge#shunt#victron
corcarocorcaro
2j
Lady_CLady_C
2j

un schéma de tes branchements aidera certainement

MamitaMamita
2j

Salut,
Peut-être un mauvais branchement des négatifs (éolienne et PS) sur le shunt ?
Une petite photo du shunt, ou un dessin du montage actuel serait bienvenu...
Mamita

corcarocorcaro
1j

je ferai un schéma demain quand j'y verrai plus clair.'est le shunt 500A fourni avec le Victron. Une borne reliée sur le négatif des batteries, sur l' autre les négatifs de tous les branchements, comme sur le précédent shunt. Le négatif du régulateur de charge du panneau solaire en fait partie. A vrai dire je me suis contenté de tout rebrancher comme avant sur l'ancien shunt. J'avoue ne pas savoir à quoi correspond une bonne partie de ces câbles...

corcarocorcaro
1j

je ferai un schéma demain quand j'y verrai plus clair.'est le shunt 500A fourni avec le Victron. Une borne reliée sur le négatif des batteries, sur l' autre les négatifs de tous les branchements, comme sur le précédent shunt. Le négatif du régulateur de charge du panneau solaire en fait partie. A vrai dire je me suis contenté de tout rebrancher comme avant sur l'ancien shunt. J'avoue ne pas savoir à quoi correspond une bonne partie de ces câbles...

corcarocorcaro
1j

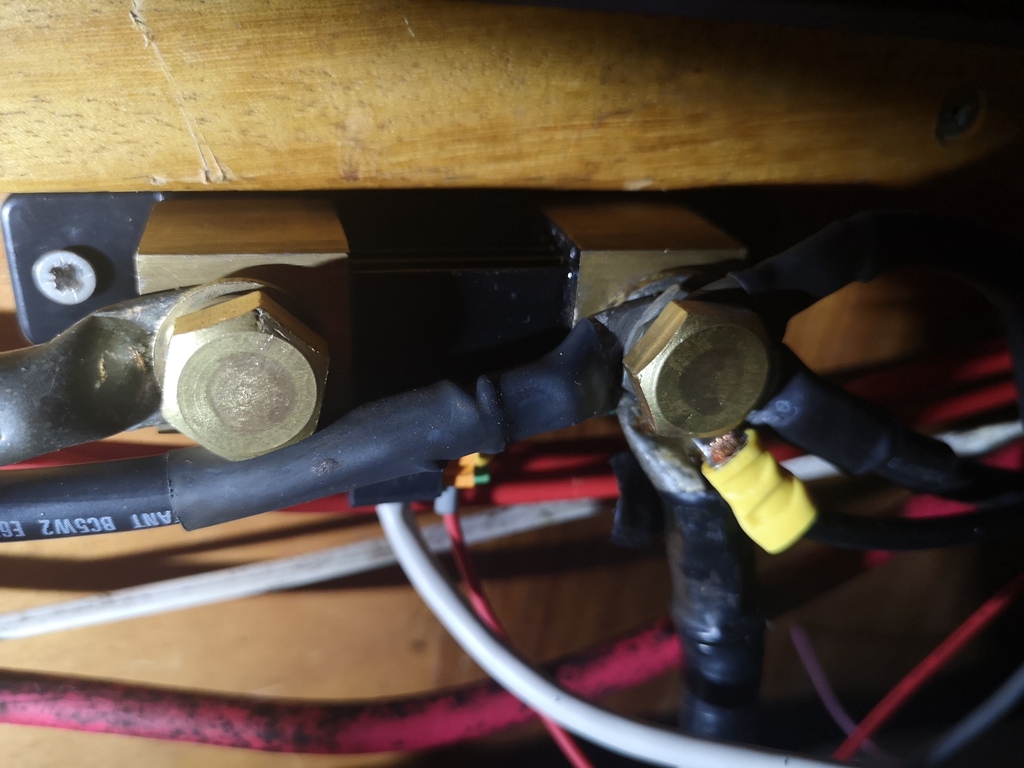

j'espère que la photo va aider... difficile de faire mieux. la borne de gauche va au négatif de la batterie, seule. Le câble qui va vers la gauche sur la borne de droite est celui du régulateur de panneau solaire.

Lady_C:la masse du régulateur n'est pas un consommateur, mais un producteur.
il doit être sur la masse batterie
idem pour les masses chargeur de quai, alternateur, éolienne·le 25 juil. 23:02
matelot@19001:Bah non, sinon on ne voit que le courant qui sort et pas le courant qui entre. La borne de gauche ne doit être reliée qu'au négatif batterie, et le négatif batterie ne doit être relié qu'à la borne de gauche du shunt ;) . On a souvent vu sur le forum des personnes qui avaient commis cette erreur. J'ai même dépanné un cata où l'erreur était d'origine ! Bon bref ça a l'air bon, le problème est ailleurs.·le 26 juil. 00:14
Lady_C:je vais aller réviser :-(·le 26 juil. 10:00
Ajouter un commentairePublier
corcarocorcaro
1j

je ferai un schéma demain quand j'y verrai plus clair.'est le shunt 500A fourni avec le Victron. Une borne reliée sur le négatif des batteries, sur l' autre les négatifs de tous les branchements, comme sur le précédent shunt. Le négatif du régulateur de charge du panneau solaire en fait partie. A vrai dire je me suis contenté de tout rebrancher comme avant sur l'ancien shunt. J'avoue ne pas savoir à quoi correspond une bonne partie de ces câbles...

PeeFlPeeFl
1j

Le shunt et/ou son remplacement n'y sont pour rien, c'est un problème de raccordement. Au passage, et avec toutes mes excuses préliminaires, qu'est-ce que c'est que ce mer...r avec 5 câbles sur la même borne et ce qui ressemble à une durite d'eau à 10cm ? Installer un busbar dans un boitier pour collecter tous ces négatifs et faire la même chose côté positif avec une protection sur chaque départ.
Vérifier les paramétrages de fonctionnement des différents dispositifs de charge, le courant doit "couler" d'une tension élevée vers une tension plus basse. Si un dispositif de charge détecte une tension plus élevée que celle qu'il peut fournir, il régule et c'est normal.
Au Passage, le régulateur solaire est-il de type MPPT ?

MamitaMamita
1j

Re,
Comme c'est une installation primaire, as-tu fait une bonne configuration de BMV700 au départ ?
Question primesautière: comment sais-tu que ton PS et/ou ton éolienne ne charge pas ? Dans ton cas, l'utilisation d'une pince ampèremétrique CC (Effet Hall)serait judicieuse...
Nota: à priori, le branchement (je ne parle pas de la réalisation !) du shunt semble normale.
Je serai curieux de voir l'installation du booster d'alternateur, chargeur de quai, éolienne, PS, parcs de batteries etc...
Je n'ai pas compris quel élément chauffait à la charge: le chargeur de quai, ou le booster d'alternateur (qui a normalement 2 sondes: alternateur et batteries)?
Mamita

corcaro:c'est le chargeur de quai qui chauffe. Oui je sais c'est un vrai merdier. J'ai hérité de bricolage sur bricolage... et comme tout marchait bien.. Cet hiver je vais m'y atteler.Auparavant éolienne et panneau solaire compensaient la consommation a peu de choses près. Plus du tout maintenant. Et sur le moniteur aucune différence Éolienne en marche ou arrêtée. C'est grossier mais certain. J'ai fait la configuration du moniteur en suivant le manuel téléchargé en français pour plus de sureté. ·le 26 juil. 19:26
Ajouter un commentairePublier
