Probleme branchement moteur ess glace ?

Bonsoir,

Je vous soumets un petit probléme electrique.

Je souhaite brancher un deuxieme essuie glace sur mon timonier.

J'ai récupéré un moteur par un pote, il est indiqué with automatic stopper sur le capot...bien sur je n'ai pas la notice.

Sur le bornier du moteur , il y a trois cosses marquées :

+

"S" DC

Sur mon timonier, il y a déjà le faisceau qui a trois fils supplémentaires dédiés à un second essuie glace :
un jaune : plus permanent
un rouge : plus après interrupteur essuie glace
un noir : masse

Quand je branche le + moteur sur le jaune, le rouge sur le S, le - sur le noir,...le fusible péte. Quand j'inverse le rouge et le jaune ça ne marche pas !

A la maison, j'ai testé plusieurs combinaisons sur une batterie 12v et la seule qui fonctionne est la suivante :

  • essuie glace vers masse S essuie glace vers masse
  • essuie glace vers + (donc + après contact sur mon faisceau)

Savez vous ce que signifie le S ?
Apparemment ce serait du moteur anglo saxon, est ce possible qu'il y ait une inversion de polarité entre les usa ou l'angleterre et nous ?

Y a t- il une combine que j'ignore ?

Merci pour votre aide !

Fred

L'équipage
fred555fred555
04 mars 2010
KajKaj
04 mars 2010

possible que
Normalement tu as un branchement qui ne donne rien, il se peut que ce soit celui du stop moteur en fin de course. Normalement avec trois fils tu dois trouver après quelques essais (6)mais il faut une réserve de fusibles.
Tu numérotes tes fils et tu fais les essais suivants. 1 2 3
1 3 2
2 1 3
2 3 1
3 2 1
3 1 2
Bien sûr il y aura des doublets car un moteur électrique marche aussi bien en arrière qu'en avant.
Avec 4 fils c'est beaucoup plus compliqué.

Je ne sais pas si tu vas y arriver mais moi qui suis nul j'y suis arrivé sans le mode d'emploi. Mais il m'a bien fallu une heure ! Je ne suis pas très doué et avec plus que 2 fils je suis paumé.

Répondre
fred555fred555
04 mars 2010

merci kaj...
pour la combinaison des possibles. Comme indiqué dans mon message, j'ai testé et une seule combinaison fonctionne mais ce qui m'interpelle c'est que cette combinaison est la suivante :
- essuie glace vers masse
S essuie glace vers masse
+ essuie glace vers + (donc + après contact sur mon faisceau)

alors que sur mon faisceau il y a un plus permanent (jaune) et un plus apres contact (rouge) et une masse...avec la combine qui va bien pour le moteur...il va me rester un fil plus permanent du faisceau qui ne sera pas branché...

voili voilou !

Répondre
rocroc
04 mars 2010

Avis perso :
Y'a un rigolo qui a fichu le - sur le + dans l'essuie-glace, et tu devrais essayer en mettant le - de l'essuie-glace sur le jaune (et le + à la masse).
Normalement, une impulsion sur le "S" suffit à faire faire un aller-retour à l'essuie-glace.

Répondre
daniel13/73daniel13/73
04 mars 2010

les anglais
sont des chieurs essaye à l'envers avec 2 moins au lieu de plus 1 plus permanent un moins permanent et un moins après contact il faut inverser le contact+ par un moins

Répondre
rocroc
04 mars 2010

Bah oui...
Les anglais (re)font des autos avec le + à la masse, donc ça se câble à l'envers au niveau des fils de commande.

Mais normalement, y'a pas de contre-indication à ce que le moteur tourne à l'envers, donc il est plus simple d'inverser les polarités.

Répondre
anpayadaanpayada
05 mars 2010

Essuie glace
Salut à tous
Bsr Fred555,
Quelle marque ton essuie glace? voire modèle?
Doga,Speich,autres...
Amicalement,
Daniel

Répondre
fred555fred555
05 mars 201016 juin 2020

Merci à tous pour vos réponses.
Je réponds dans l'ordre à vos messages :

Pour roc, lorsque j'essaie comme tu le suggeres le + de l'ess glace à la masse et le s sur le plus ou sur le moins...rien ne se passe ?
Qu'entends tu exactement par "impulsion" ?

Cela ne marche que lorsque je mets le + sur le +, le - sur le moins et le S sur le -
qu'en penses tu ?

pour daniel,ce que j'ai fait ci dessus est ce la meme chose que ce tu suggeres ?

pour anpayada,

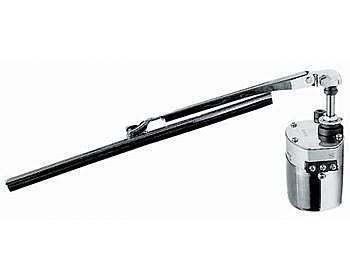

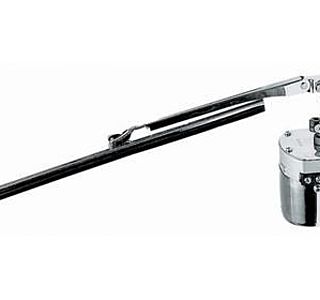

il n'y a aucune marque gravée sur le moteur mais apres recherche sur le net, c'est exactement le meme que celui ci :

www.bigship.com[...]ensible

Répondre
daniel13/73daniel13/73
05 mars 2010

il faut
mettre le + à la place du moins le pb va être de mettre un interrupteur indépendant sur le moins pour les impulsions et moins permanent à la place du plus

Répondre
fred555fred555
05 mars 2010

Lorsque je ...
branche comme tu le dis, cela marche aussi ..ouf grace à toi j'y suis...donc

le + de l'essuie glace sur le moins (vive les roastbeef)
le - de l'essuie glace sur le plus permanent
et le s sur le plus apres inter...

Répondre
fred555fred555
05 mars 2010

Ooops...
je suis tellement enervé avec ce maudit moulin d'ess glace...que j'en oublie de te dire merci !

@+

Répondre
daniel13/73daniel13/73
05 mars 2010

y a pas de quoi
le site est aussi fait pour ça. Comme tu n'est pas localisé je te souhaite une bonne journée à la Ciotat c'est à ne pas manquer
Amicalement

Répondre
