Problème avec sondeur Target 2

Bonjour à tous,
J'ai acheté mon symphonie équipé avec un sondeur TARGET 2.
Le sondeur ne semblant pas fonctionner correctement (indiquant OUT) lors de sa mise en route, j'ai racheté un nouveau TARGET 2 identique.
Et à la mise en route, même soucis . La tension d'alimentation est bonne
( 13V ) L'installation est monté sans le module livré avec ( antiparasite?).
Est - ce le soucis).
Si vous avez connu ce problème .Merci , je suis preneur de solution.

Bonne NAV à tous

L'équipage
#Symphonie
TAKARAMETAKARAME
10 juil. 2017
arnoldoarnoldo
10 juil. 2017

Salut Takarame,

C'est sûrement un problème soit de sonde soir de liaison sonde - afficheur.
Quel type de sonde as-tu ? à poser ou traversante ?
Je crois que le "module" dont tu parles pourrait être un fusible mais je ne suis pas sûr - je n'ai pas souvenir de ce module lorsque j'ai monté le mien pour remplacer mon vieux sondeur à éclat.

Répondre
TAKARAMETAKARAME
10 juil. 2017

Salut Arnoldo,
Non ce n'est pas la sonde car j'ai essayé avec l'ancienne et la neuve puisque le TARGET est vendu avec une sonde neuve non traversante. la liaison sonde est celle qui est vendue
Problème de masse??

Répondre
arnoldoarnoldo
11 juil. 201711 juil. 2017

c'est étrange effectivement, je pensais à un pb de pose de la sonde (épaisseur de la coque à l'emplacement de la sonde, huile/graisse utilisé pour le "collage" de la sonde) mais si ton bateau avait déjà une telle sonde ce n'est pas la bonne piste
sinon comme dit duf ça peut être aussi un pb software comme la calibration ou le gain.
Peut-être aussi d'électronique cramée c'est ce que j'avais eu sur mon sondeur à éclat seafarer qui utilise la même sonde

Répondre
duf2800duf2800
10 juil. 2017

Bonjour;
Sous reserve;mais a verifier.Voir dans la configuration,calibration,il y a un reglage qui doit resoudre ce souci;
Sur duf out apparait de temps en temps aussi apres ce reglage
Pour entrer en configuration;eteindrel'appareil,appuyer en meme temps
sur "illumination et une autre touche,puis toujours appyez; mettre le courant ;ceci de memoire,voir le manuel pour confirmation
Bon courage
Alain

Répondre
TAKARAMETAKARAME
11 juil. 201716 juin 2020

Bonjour,
En fait j'ai remplacé le nouveau avec le même branchement que l'ancien.
la pièce cylindrique n'est pas intégré dans l'installation.
je supposait que c'était un antiparasite mais apparemment
sur le web j'ai compris que c'était l'alarme.

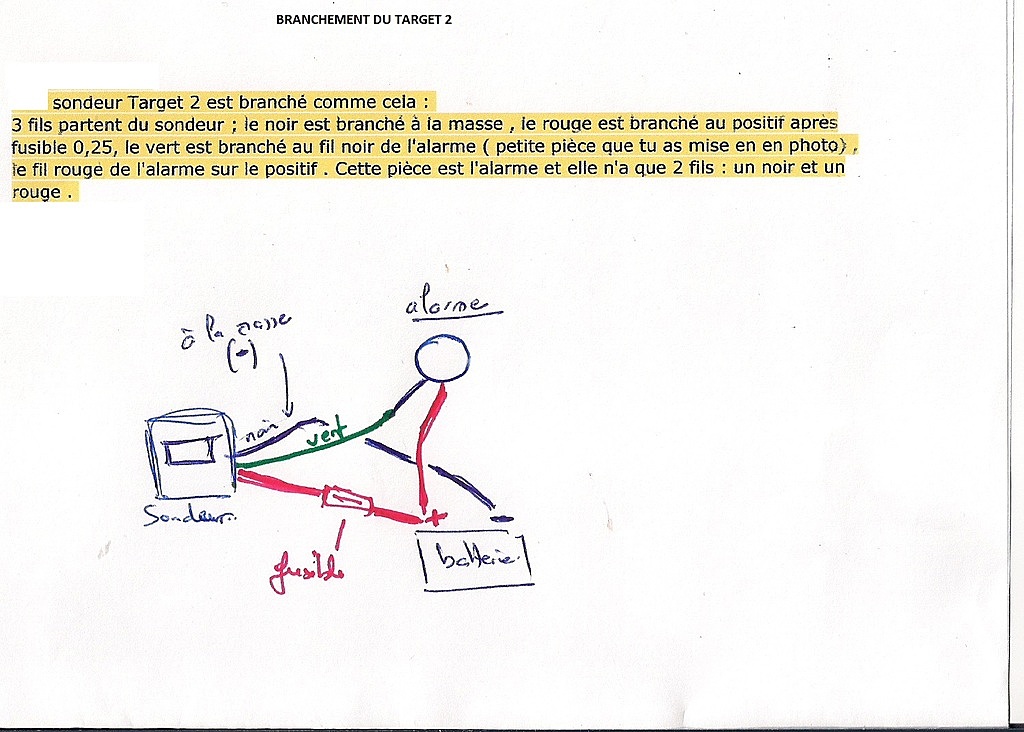

Sur le Web j'ai l'info suivante pour le branchement :

3 fils partent du sondeur ; le noir est branché à la masse,
le rouge est au + après un fusible de 0.25; le vert est branché au fil noir de l'alarme , le fil rouge de l'alarme doit être branché au sur +

Pouvez vous me confirmer ce branchement joint
Si c'est bien ce branchement c'est sûrement pour ca qu'il ne fonctionne pas.

Répondre
arnoldoarnoldo
11 juil. 2017

ah oui c'est le buzzer moi aussi je m'étais planté dans le branchement au début mais ça n'empêchait pas de faire fonctionner le sondeur mais seulement l'alarme si je me rappelle bien

Répondre
TAKARAMETAKARAME
11 juil. 2017

Je ne trouve pas de schéma de branchement officiel sur le web.
bonne NAV

Répondre
arnoldoarnoldo
11 juil. 201716 juin 2020

voici la doc du mien (clipper dans mon cas) il n'y a pas vraiment de différence entre les trois modèles de sondeurs chez nasa c'est le même système avec quasiment la même électronique à mon avis c'est surtout la présentation qui change et la consommation.
Page 2 tu trouveras le schéma de branchement et c'est bien ce que tu décris dans le schéma

nasa_clipper_manual_fr_2013-05-21.pdf
Répondre
TAKARAMETAKARAME
11 juil. 2017

OK merci pour la doc,
Je reprends mon branchement dès vendredi
Je vous dirais si tout est OK
Bonne NAV

Répondre
