Prise avec broches à souder ?

Bonjour,

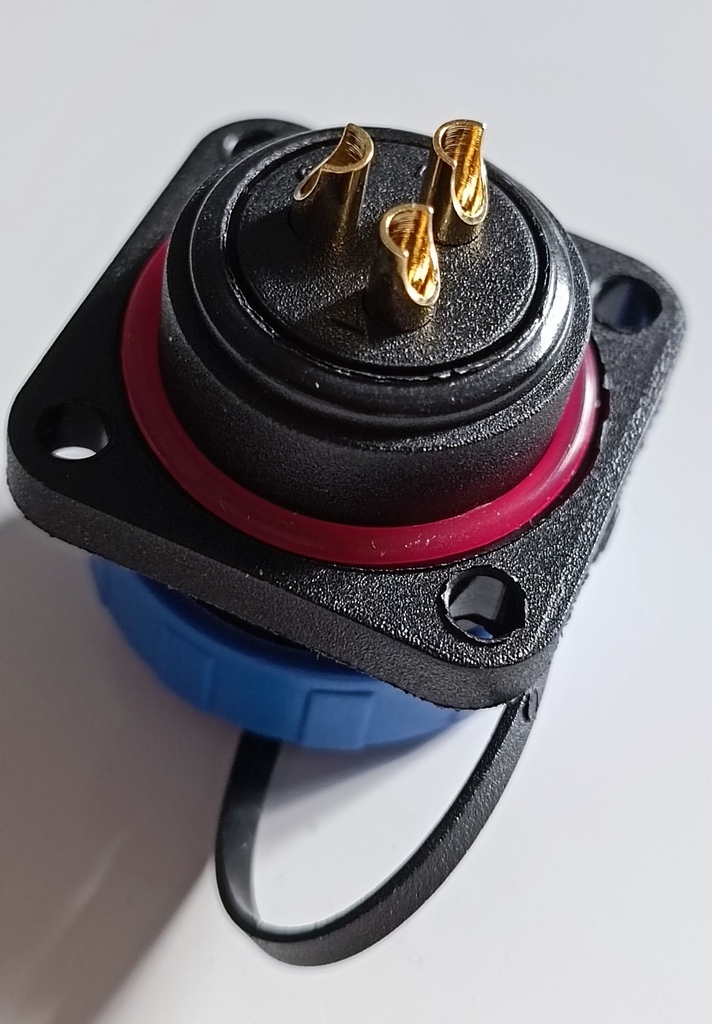

J'ai trouvé cette prise avec des broches tronquées et très courtes. Comment fixe-t-on les fils ? On remplit de soudure et on place le fil dedans ? Il n'y a rien genre presse-étoupe pour maintenir le câble en amont, ça risque de travailler. Pas trouvé de tutoriel ou de notice. Merci de vos lumières.

L'équipage
#broches#Électricite#prise#soudure
Aquilon3Aquilon3
20 mars 2023
fxvtfxvt
20 mars 2023

Hello,
Oui, c'est ça, on essaye de caler le fil dedans avec de la soudure.
Le mieux et pour aller vite pour ne pas que ça chauffe est d'étamer le fil pour qu'il soit gorgé de soudure. Puis, comme tu dis de remplir le connecteur de la pin avec de la soudure, en enfin de positionner le fil sur la pin et de chauffer pour souder. Le "Mariage" des deux est plus rapide.
S'il n'y a pas de presse étoupe ou de fixation , il reste la solution de fixer le fil libre avec un cavalier sur une cloison à proximité.
Amicalement.
FX

outremeroutremer
20 mars 2023

On introduit les fils puis on soude. La soudure remplit alors par capillarité.
On peut aussi étamer les fils avant en faisant attention qu'ils restent serrés pour pouvoir
rentrer ensuite.
La fonction première d'un presse-étoupe est d'assurer une étanchéité à l'eau et pas du tout de verrouiller un câble électrique, cette fonction étant assurée au besoin d'une autre façon car par principe dans tous les cas on ne doit pas tirer sur un câble électrique au risque d'arrachement destructeur des contacts et de courts circuits.
Si vous voulez un arrière étanche trouvez un autre modèle ou son complément étanche s'il existe ou complèter par un boitier étanche.

rati:C'est toujours préférable que les deux parties soient étamées au préalable, garantissant une meilleure qualité de soudure et moins de surchauffe des éléments...·le 20 mars 2023 12:20
outremer:C'est absolument vrai mais dans la procédure de soudage il faut être certain que le toron étamé à introduire pénêtre sans problème .·le 20 mars 2023 15:19
Ajouter un commentairePublier
Aquilon3Aquilon3
20 mars 2023

Merci pour ces réponses en temps réel ! Je pense loger la prise dans une petite boîte de dérivation, ce sera le plus simple. 👍

rapanuirapanui
20 mars 2023

bonjour ta prise est incomplete il te manque le corps
pt.aliexpress.com[...]30.html
tu peux commander c'est du bon matos mais il faut savoir souder a l'étain.... c'est les prises que j'utilise jusqu'a 10 amperes en 12 v pour les gros modeles

Aquilon3:Merci du conseil !·le 20 mars 2023 11:59
Ajouter un commentairePublier
NowNow
20 mars 2023

Bonjour,
Ne pas oublier de glisser un petit morceau de gaine thermo sur le fil avant de le souder, puis le rétracter sur la connexion, c'est plus propre et ça évite les accidents par court circuits.

PolmarPolmar
20 mars 2023

Une bonne soudure est brillante.
Si ce n'est pas le cas, ce sera plutôt un collage; pas fiable 🥺

J-Marc:C'était avant, quand le plomb n'était pas encore un poison interdit. Les soudures récentes qui n'ont plus de plomb ne brillent plus mais sont très fiables. Il faut par contre les chauffer un peu plus.·le 20 mars 2023 15:45
Ajouter un commentairePublier
