Prise alim 12v radar raytheon R20x

Bonjour
Ayant recupere un vieux radar Raytheon R20x je n ai pas la prises femelle d alim 3 broches et je ne connais donc pas le raccordement + et - avez vous une notice de cet equipement ...merci d avance

L'équipage
LECELTELECELTE
27 juil. 2019
LECELTELECELTE
27 juil. 201916 juin 2020

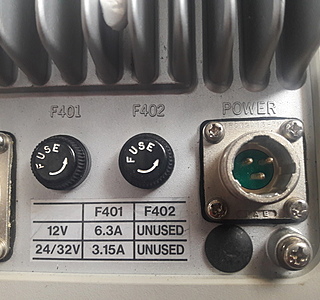

Ci joint photo de l embase 12v de l equipement
Le + est a droite ou a gauche???

Répondre
SpiseaSpisea
27 juil. 201927 juil. 2019

Bonjour Lecelte,

Le manuel est dipso ici:

www.manualslib.com[...]0x.html

Pas de raccordement indiqué malheureusement. Tu peux voir à l’ohmmètre quelle broche est connectée sur le support du fusible pour le positif et quelle broche est au châssis pour le négatif.

Olivier

Répondre
LECELTELECELTE
27 juil. 2019

Merci j ai essaye a ohmetre..mais rebouclage interne j ai une continuite sur les 2 broches...et pas de masse...le corps de l embase est isole de la masse du chassis....

Répondre
SpiseaSpisea
27 juil. 2019

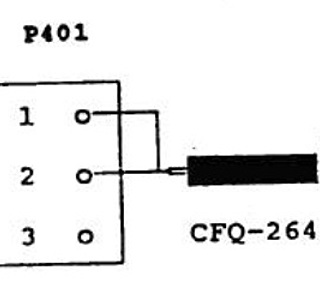

J'ai approfondi le manuel, je joint le branchement, viens de la page 95.
Olivier

Répondre
SpiseaSpisea
27 juil. 201916 juin 2020

J'ai approfondi le manuel, je joint le branchement, viens de la page 95.
Olivier

Répondre
LECELTELECELTE
27 juil. 2019

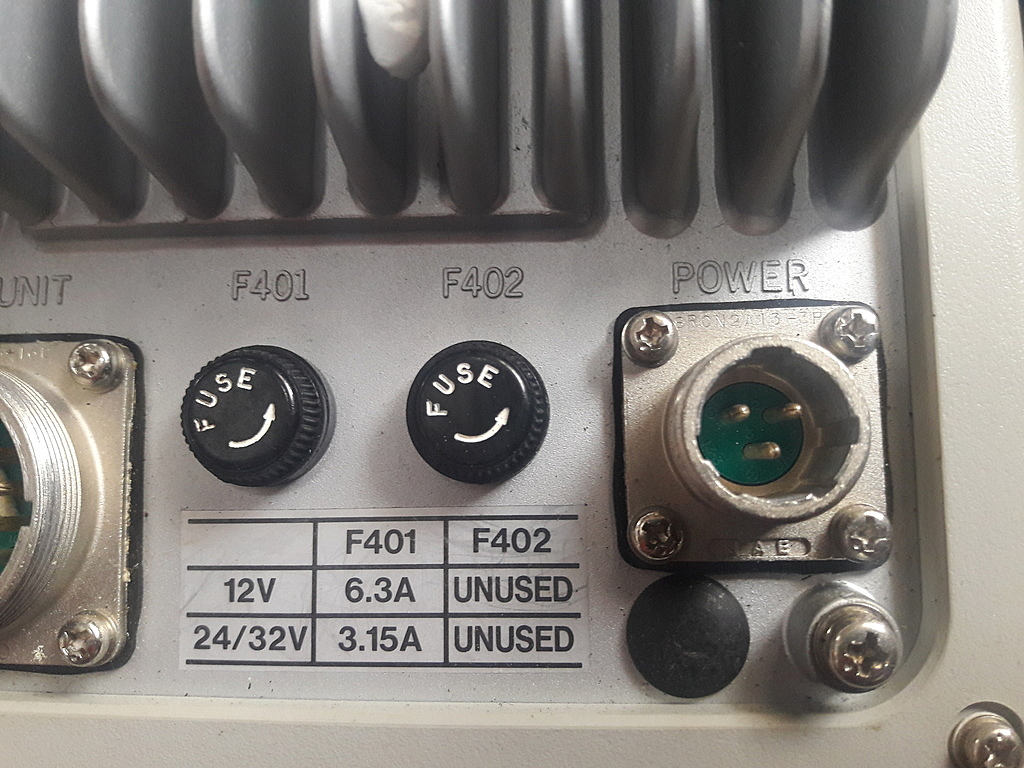

Merci en effet sur l embase male les fiches sont numerotees 1 2 3 1et 2 etant en haut du triangle
Mais sur le schema je ne vois pas de + ou de- ...
On peut interpreter le + en 2 ..? Le - en 1??? Ton avis????

Répondre
SpiseaSpisea
27 juil. 2019

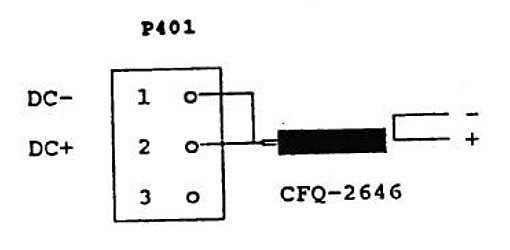

Sur le schéma il est indiqué:

DC- face à la broche 1 c'est bien le -
DC+ face à la broche 2 c'est bien le +

Répondre
LECELTELECELTE
29 juil. 2019

Merci c'est bon en effet
cordialement LECELTE

Répondre
