Potentiomètre capteur angle de barre Raymarine

Bonjour,

Je suis à la recherche d'un potentiomètre pour un capteur d'angle de barre Raymarine. Il y a quelque discussions sur le sujet mais personne ne parle de la longueur de l'axe. Tous les potentiomètres que je trouve en ligne ont un axe de 22mm. Or le mien est plus long (>30mm).
Est-ce quelqu'un pourrait m'éclairer ?

Merci bien

L'équipage
#Matériel#Electronique#raymarine#pilote
NinnellNinnell
25 sept. 2024
jerome1966jerome1966
25 sept. 2024

Pièce d'origine...jais plier des ferrures a l'équerre avec un capteur d'angle défectueux. C'est impressionnant et dangereux.
Pour gagner quoi 20 balle...Pffff pas du tout interessant.

Fabien83:Le capteur d'angle de barre Raymarine est à environ 300 euros. Tu peux nous dire où tu l'as trouvé à 20 euros ? ·le 25 sept. 11:34
Ajouter un commentairePublier
MALWINEMALWINE
25 sept. 2024

Ce n’est pas vraiment ce qui est demandé on parle de diamètre pas de lier des ferrures

jerome1966jerome1966
25 sept. 2024

Si tu change la longueur du bras du potentiomètre tu va induire une erreur d'angle au niveau du pilote avec le risque de plier les ferrures.....le vérin va pousser et tous détruire.....a moins d'un bricolage farfelu.
pour gagner 20balle sur la pièce c'est complètement absurde comme les réflexion de WALWIINE.....

Fabien83:Tu ne comprends rien. Il ne s'agit pas de la longueur du bras du capteur mais de la longueur de l'axe du potar qui se trouve dans le capteur. Ça ne change rien à la calibration tant que le potar a les mêmes specs et de toute façon il suffit de refaire la calibration du pilote. Très pertinent comme d'habitude... ·le 25 sept. 11:35
jerome1966:Les capteur d'angle on en trouve sur le bon coin...même défectueux sa se vend trés bienEn neuf sa vaut pas si chère que ca·le 28 sept. 08:53
jerome1966:Les capteur d'angle on en trouve sur le bon coin...même défectueux sa se vend trés bienEn neuf sa vaut pas si chère que ca·le 28 sept. 08:53
Ajouter un commentairePublier
DenisPDenisP
25 sept. 2024

Bonjour. Il y a quelques années, j'avais eu le problème et j'ai passé pas mal de temps à chercher un potentiomètre compatible mais sans succès... C'est probablement une pièces custom. J'ai finit par racheter un capteur complet :-(

jerome1966:ta eu bien raison la radinerie sa va un moment...·le 28 sept. 08:51
Ajouter un commentairePublier
LeMokoLeMoko
25 sept. 2024

Bonjour Ninnel

C'est bien pour dépanner un ruder Raymarine ?
Tu as la valeur du potentiomètre ?
Tu trouve sur RS France un peu tout exemple avec axe de 50 mm de long.

fr.rs-online.com[...]metres/

Tu devrais trouver ton bonheur

Le Moko

matelot@19001:Comme ce potentiomètre travaille en permanence il convient de prendre la meilleure qualité possible. Une marque connue est Sfernice.·le 25 sept. 12:45
Fabien83:Chez Pypilot, il font un modèle avec capteur à effet Hall supposement plus fiable qu'un potentiomètre. pypilot.org[...]dex.php ·le 25 sept. 15:09
Ninnell:Mais est-ce que ce modèle sera compatible avec ma centrale Raymarine ??·le 28 sept. 00:04
Ajouter un commentairePublier
Fabien83Fabien83
25 sept. 202425 sept. 2024

Il y a des années, en suivant ce tuto (d'un heossien il me semble. Merci ! 😉), j'avais acheté tout le nécessaire pour fabriquer le dit capteur (c'est sur ma to-do-list...) :

La référence du potentiomètre utilisé est indiquée dans la vidéo. Par contre pas sûr qu'il soit au bonnes dimensions pour rentrer dans le boîtier capteur Raymarine mais, s'il le faut, ça doit sûrement pouvoir s'arranger avec un peu de bricolage/collage.

Toby64Toby64
25 sept. 2024

C'est un pote tiometre de 5 KO je crois.

Toby64Toby64
25 sept. 2024

C'est un potentiometre de 5 KO je crois.

Je pense que tu en trouveras facilement dans un magasin d'électronique avec un axe plus long.

NinnellNinnell
25 sept. 2024

Bonjour,

Merci pour toutes vos réponses.
Le potentiomètre d'origine ressemble à un Vishay. Je dois aussi faire attention au diamètre du "corps" qui doit rentrer dans la cage du capteur.

Effectivement, je ne cherche pas à changer la longueur du bras, mais bien changer le potentiomètre qui est à l'intérieur. Celui d'origine me semble avoir un axe plus long que ce que je vois dans les specs des potentiomètres Vishay qui lui ressemblent.

Je vais envoyer des photos pour expliquer dans un moment

LeMoko:J'imagine que tu avais trouvé celui la docs.rs-online.com[...]74d.pdf ·le 25 sept. 18:14
Ninnell:Oui, @LeMoko et le problème, c'est que l'axe fait 22mm alors que le mien fait un peu plus que 30mm·le 25 sept. 20:47
LeMoko:Peut etre celui là www.vishay.com[...]30l.pdf tu as le choix dans différentes longueur·le 25 sept. 21:38
Ajouter un commentairePublier
NinnellNinnell
28 sept. 2024

Bonsoir,

Je me permets de revenir vers vous une dernière fois sur cette question avant d'abandonner et acheter un angle de barre.

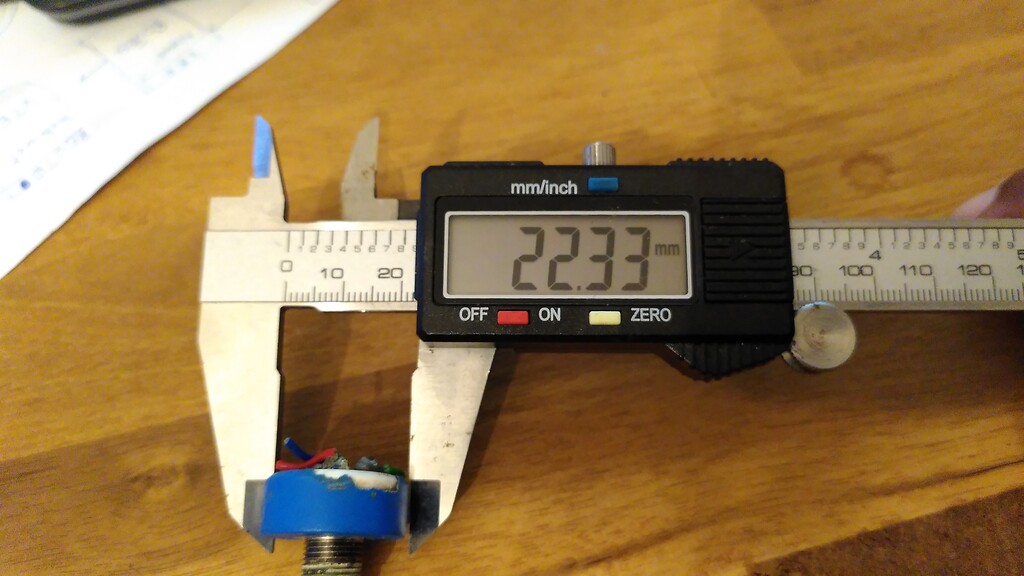

Comme vous pouvez le voir sur les photos, l'axe de mon ancien potar fait 30mm pour un diamètre de 6mm. La base fait 22m de diamètre. Ces dimensions, ajoutée à la couleur bleu de la base, me font pencher pour un Vishay 357. Il coche toutes les cases SAUF la longueur de l'axe qui, si je lis bien , fait 22mm.

Les autres modèles (Vishay ou autres), ne me semblent pas convenir non plus. Du coup, je suis un peu perdu. Est-ce un modèle spécial que je ne trouverai pas dans le commerce ou est-ce moi qui ai raté qqch ???

matelot@19001:Si tu cherches sur les principaux sites de composants électroniques : farnell, mouser, rs-online ce serait bien le diable que tu ne trouves pas ce que tu cherches. Ils ont tous un moteur de recherche par type de composants, la longueur de l'axe est sûrement un des critères.·le 28 sept. 00:09
matelot@19001:En plus : sauf erreur la longueur de l'axe indiquée est celle de la partie de 6 mm de diamètre, et ce n'est pas ce que tu mesures ! 🙄·le 28 sept. 00:13
Ninnell:J'ai regardé plusieurs fois sur ces différents sites et tous les potentiomètres que je vois ont des longueurs d'axe bien précises. Et j'ai donc pensé que je ne mesurais pas la bonne chose. Pourtant, les schémas paraissent bien montrer la même chose. Ou alors, je les lis vraiment mal. Je vais poster un autre message pour pouvoir ajouter une photo du schema·le 28 sept. 00:46
matelot@19001:Par curiosité je viens de taper sur Google "potentiomètre axe long 4,7K" (puisque c'est la valeur normalisée) et ce n'est pas ce qui manque.·le 28 sept. 01:00
Ajouter un commentairePublier
NinnellNinnell
28 sept. 2024

C'est peut etre un Bourns 6639 avec l'option "Flatted Shaft" (cf bourns.com[...]539.pdf )
Si la partie flat de 9mm vient s'ajouter à l'axe de 22m, j'ai à peu près la bonne longueur! Yapuka le trouver en vente avec cette option... :-/

NinnellNinnell
28 sept. 2024

Voici le schéma qui me fait dire que l'axe a une longueur de 22mm. Est-ce que ça correspond bien à ce que je mesure??

Si oui, est-ce que la partie plate vient s'ajouter au bout?

matelot@19001:Oui tu as raison ! J'ai bien fait d'écrire "sauf erreur" ...·le 28 sept. 00:54
Ajouter un commentairePublier
JJTJJT
28 sept. 2024

Je ne sais pas si c’est utilisable dans ton cas mais il existe des à connecter avec une bague.

Et sinon chez des capteurs compatibles plus accessibles

Ninnell:J'ai commandé le capteur de Jovial. Merci pour le tuyau !·le 30 sept. 13:52
Ajouter un commentairePublier
NinnellNinnell
30 sept. 2024

Bonjour,

Merci à tous pour vos conseils. J'ai opté pour la solution Jovial Marine qui m'a semblé être un bon compromis entre le capteur Raymarine neuf ou d'occaz et le potentiomètre.
