Portique panneaux solaire

Bonjour, je vais installer un panneau solaire sur portique sur mon trident 80
Je pensais faire ça avec du tube inox et des colliers
Est ce que certains d’entre vous ont déjà fais un système comme ça ?
Avez vous d’autres idées plus pratiques/plus simples qui ont déjà fait leurs preuves ?
Bonne journée à tout le monde !

L'équipage
#portique#panneau#solaire
Taio 2Taio 2
1j
mocitoomocitoo
1j

du tube inox et des accessoires de bimini repris sur le ou les balcons arrières, pas très esthétique mais fonctionnel.

red skyred sky
24h

certains ont voyagé avec des tubes et raccords de capotes, ce n'est donc pas impossible. Rien n'interdit de mettre 2 points de soudure discret à chaque raccord pour améliorer la rigidité.
Vais bientôt attaquer le mien en contreplaqué de remorque + époxy, si ça peut donner des idées.....

mocitoo:chez moi tous les raccords sont percés avec une vis et un écrou, parce que la vis pointeau d'origine...·le 10 jan. 14:46
Ajouter un commentairePublier
KOALA-5KOALA-5
24h

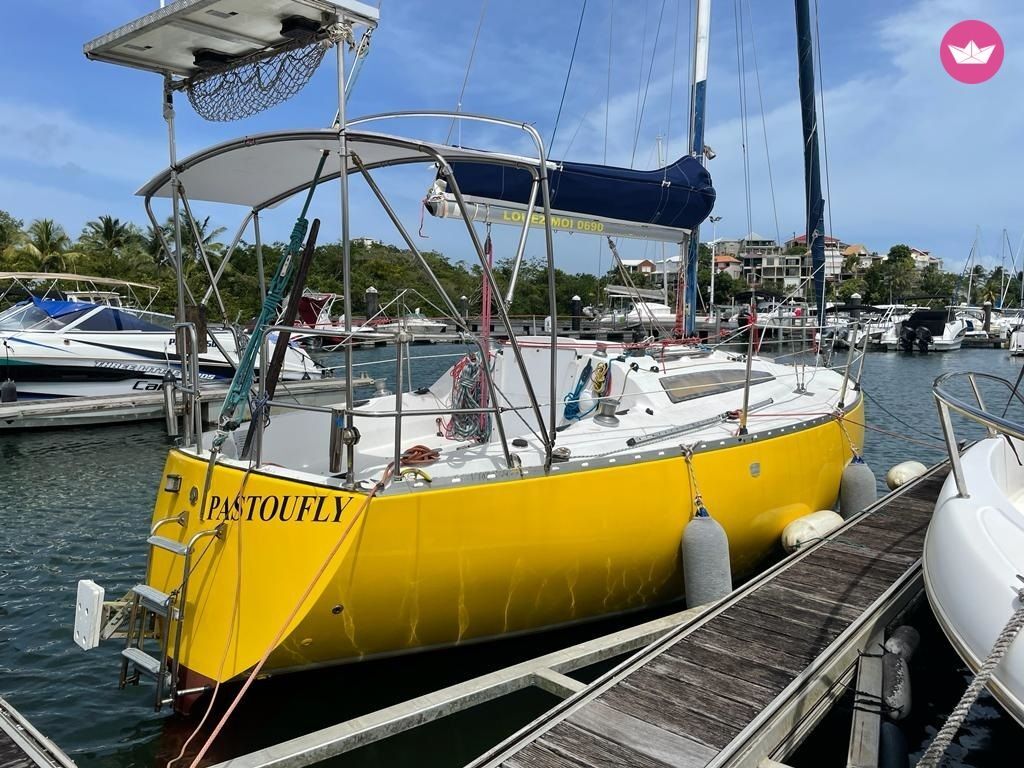

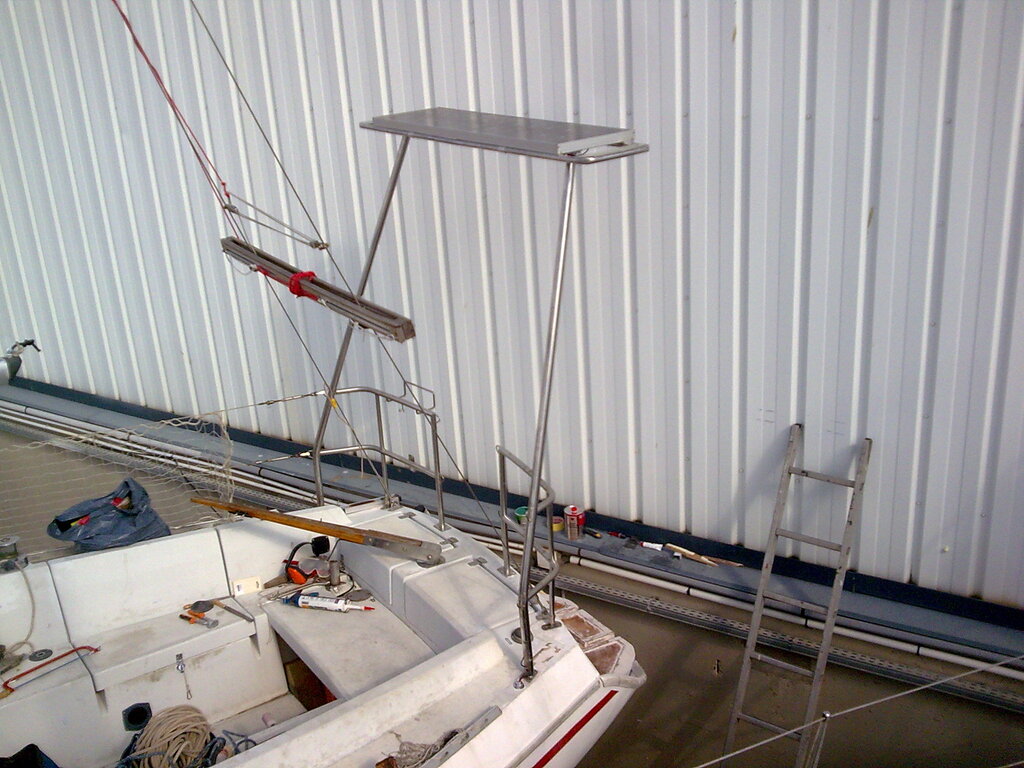

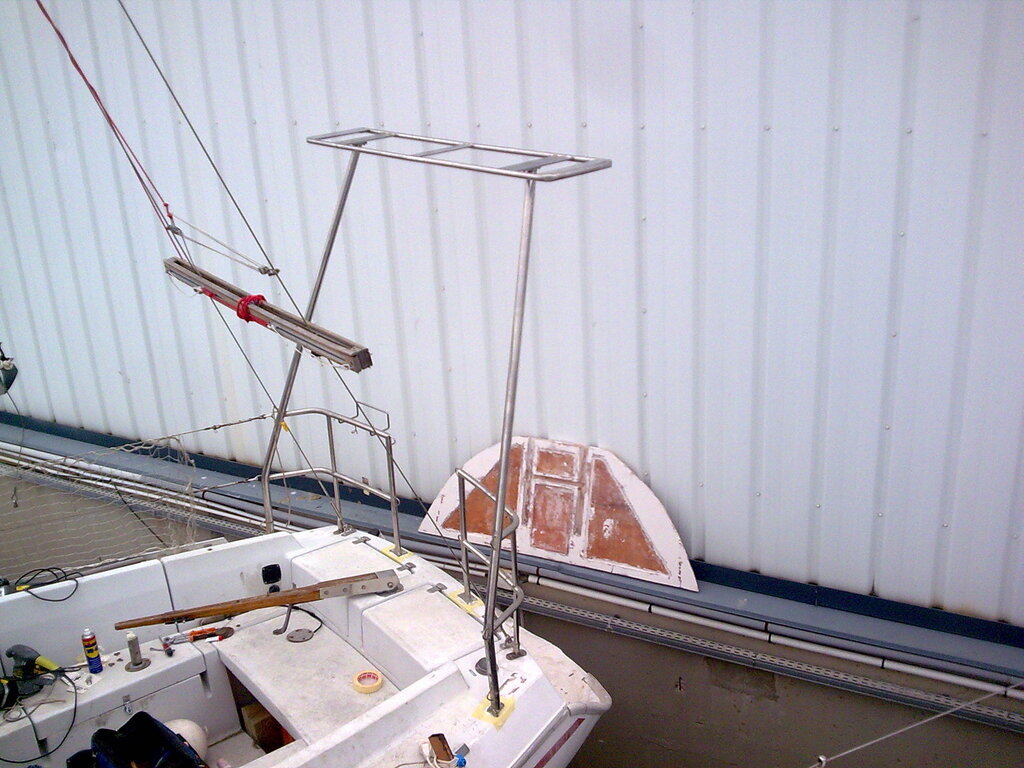

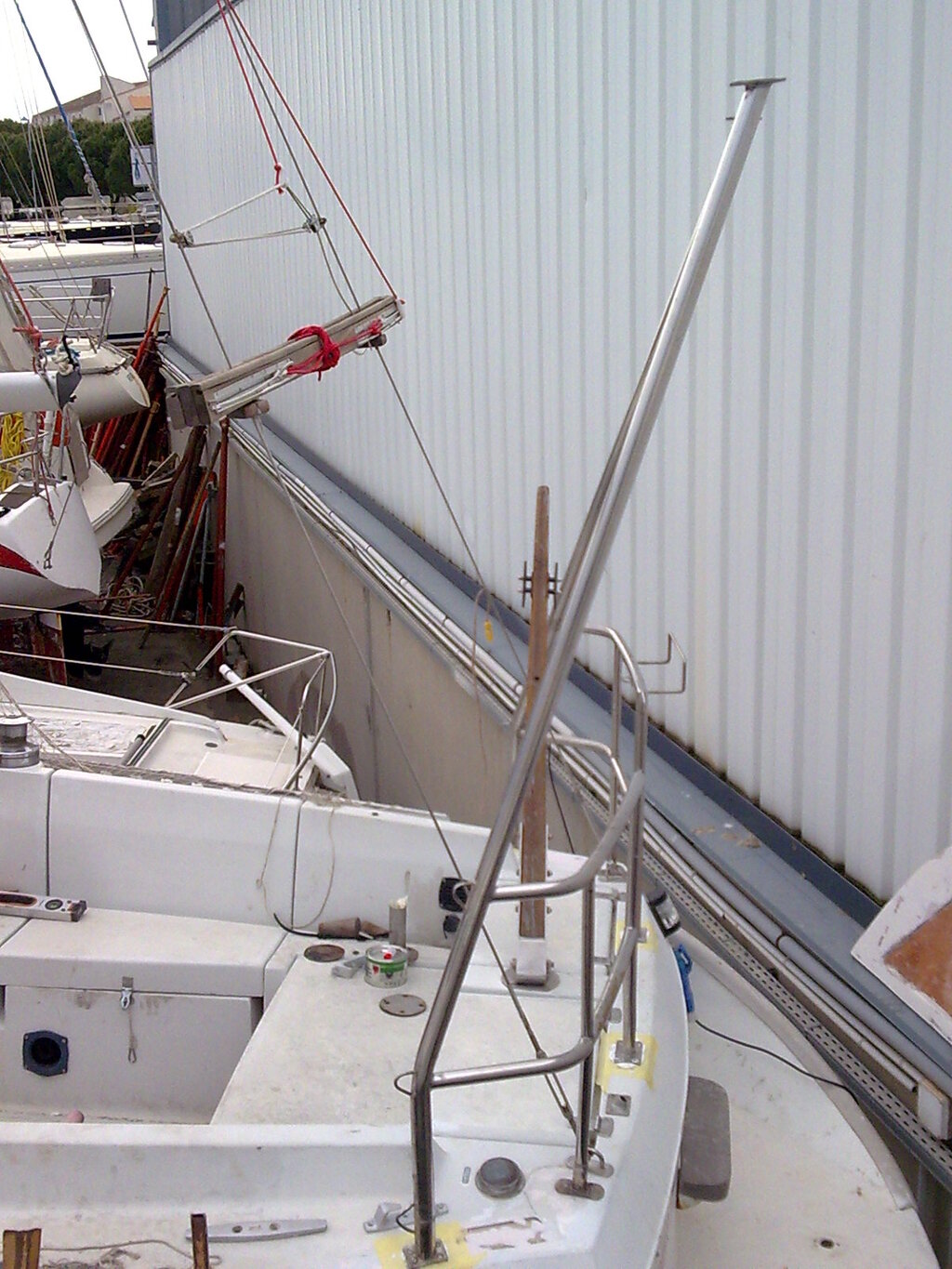

Voilà ce que nous avions fait sur le GS 28 de mon fils (un peu plus grand que le Trident 80).
Mais ça demande de connaitre un soudeur inox

l'epoque sea:Pas mal et original,par contre beaucoup trop haut ,comme souvent,·le 10 jan. 18:33
KOALA-5:Dans ce cas, il était important de pouvoir monter à bord par l'échelle arrière, sans devoir ramper à plat ventre !!!! Mais ça peut être fait à une autre hauteur.·le 10 jan. 18:39
Ajouter un commentairePublier
offcourseoffcourse
23h23h

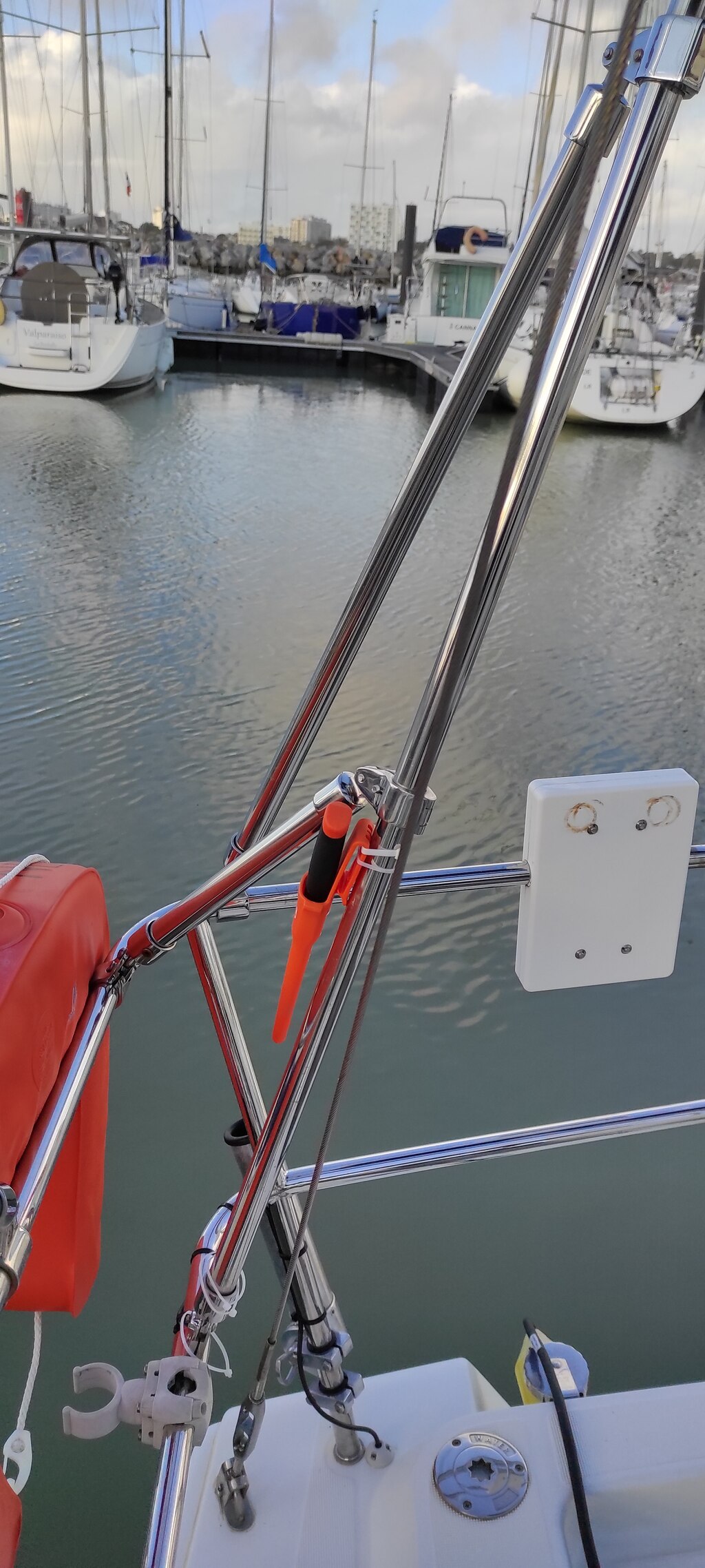

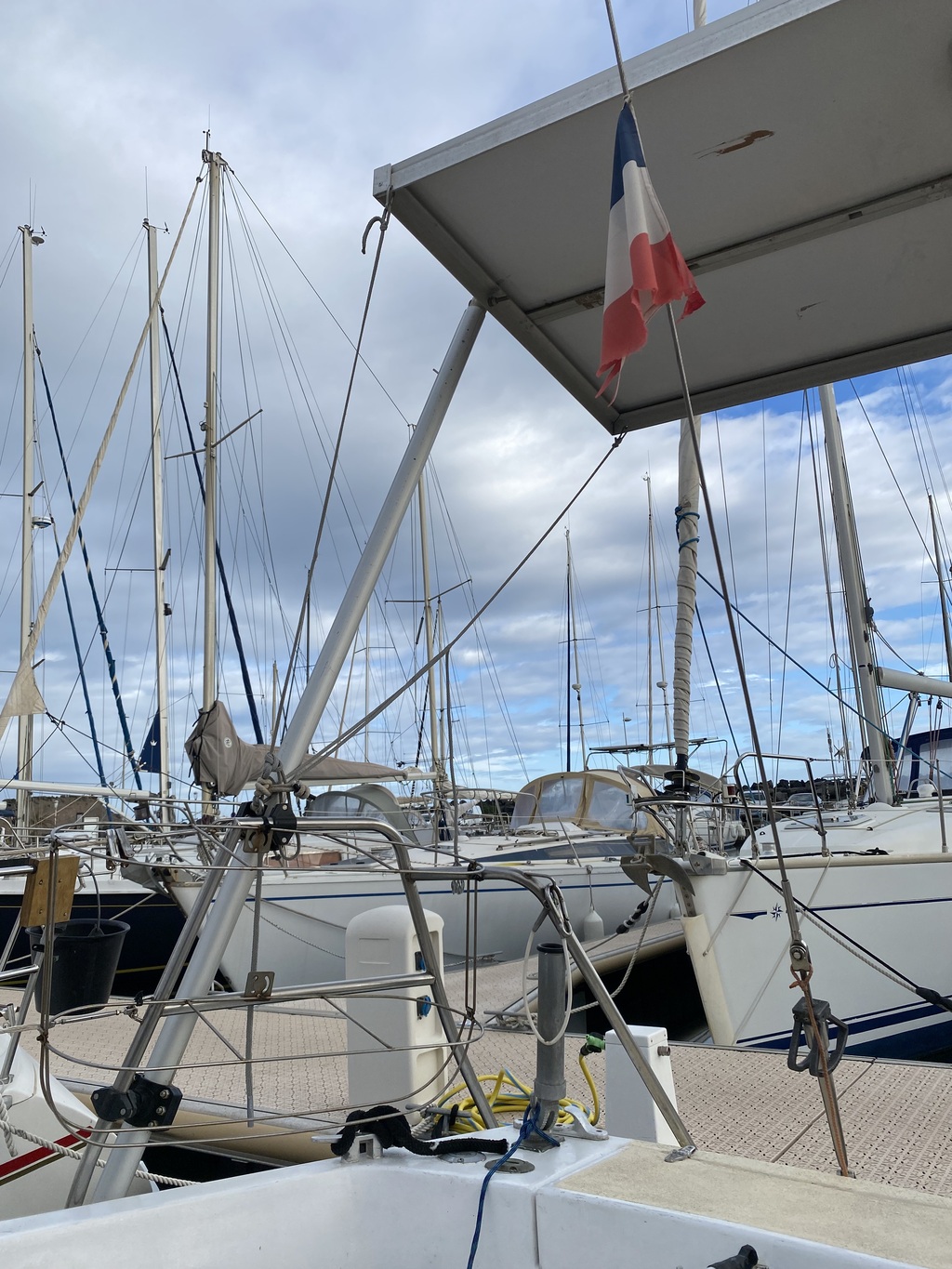

Tubes enrouleurs alu de recup, équerre alu, axe inox et raccords irrigation agricole

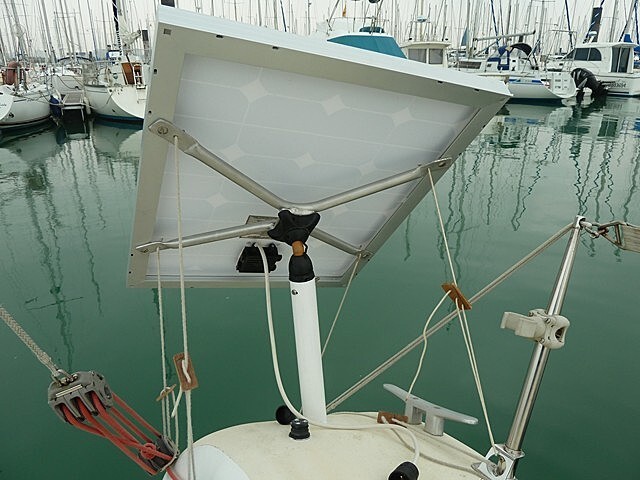

mocitoo:j'ai aussi utilisé les raccords agricoles pour fixer le PV, on peut l'orienter av/ar·le 10 jan. 14:57
CorailPM:ces raccords PVC sont vraiment tops (utilsés en mâtereaux de mon panneau solaire)·le 10 jan. 16:21
delices2:Vous auriez un exemple de ces raccords PVC agricoles ? Merci·le 10 jan. 19:00
offcourse:www.googleadservices.com[...]ad/aclk ·le 10 jan. 19:56
offcourse:www.manomano.fr[...]8492128 ·le 10 jan. 19:58
delices2:Merci 👍 Autrement dit noix de serrage ou encore collier de prise en charge·le 10 jan. 22:16
offcourse:Exact, cela permet par exemple de faire une prise d’eau de 25 ou 32 sur un tuyau de 50·le 10 jan. 22:44
Ajouter un commentairePublier
LAKSLAKS
23h

Le précédent propriétaire de mon voilier avait fabriqué un portique en tubes fibre de verre/époxy de grande surface, pour ensuite l'apporter en guise de modèle à un artisan pour le construire en tubes d'inox.

Le devis de l'artisan correspondait à 10 fois le coût du portique fibre de verre. Après installation le proprio s'aperçut qu'il pouvait y grimper
et y fixer un grand panneau solaire, et il l'a gardé tel quel.

Pour suspendre l'annexe WalkerBay 8' il a boulonné des bossoirs fixes en inox sur le tableau arrière.Ils sont donc indépendants du portique.

J'ai gardé ce portique en tubes de fibre de verre, je le trouve un peu souple surtout latéralement, car il ne comporte aucune diagonale.

mocitoomocitoo
22h

Il y a aussi les tubes haute pression pour l'air qui se cintre a chaud, il y a eu un fil dessus.

delices2:Je viens de chercher ce fil sans le trouver... De quels tubes s'agit-il ? Quel matériau ? Merci·le 10 jan. 18:54
mocitoo:www.fransbonhomme.fr[...]x3_7_6m dans ce genre la·le 10 jan. 19:41
delices2:👍 merci·le 10 jan. 19:48
edbum:Bonjour... J'ai fais avec ces tubes pvc... Peints ensuite.. Aucun souci avec la tempête Ciaran.. 191 km /h ou j'étais.. Ça plie mais ne rompt pas... Jean·le 11 jan. 05:37
Ajouter un commentairePublier
NowNow
20h

Bonjour,

Pourquoi un portique sur un bateau de cette taille ?

Les panneaux solaires n'ont pas besoin de portique. Dans les balcons arrière il y a plein de solutions pour les fixer, il y a pleins de description sur H&o.

AMHA un portique sur ce bateau c'est too much.

cowboy bebop cowboy bebop
19h

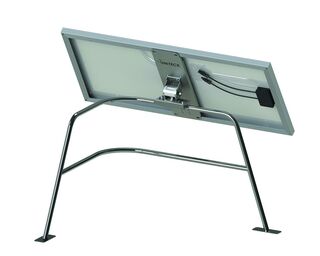

regarde un peu ce qui se fait sur les mini 6.50 y'a vraiment toutes sortes de montages.

Un panneau solaire bien orientable 50W vaut mieux que 100w fixe :)

tatihou:Orientable? Au Mouillage ou par mer un peu formée tu as un moteur pour orienter les panneaux ou tu passes ton temps debout à côté pour les orienter !!!!·le 10 jan. 18:48
red sky:Il ne s'agit pas de suivre un satellite, mais de collecter un maximum au soleil levant et couchant et au zénith, donc 3 fois par jour.·le 10 jan. 19:26
Ajouter un commentairePublier
cowboy bebop cowboy bebop
19h19h

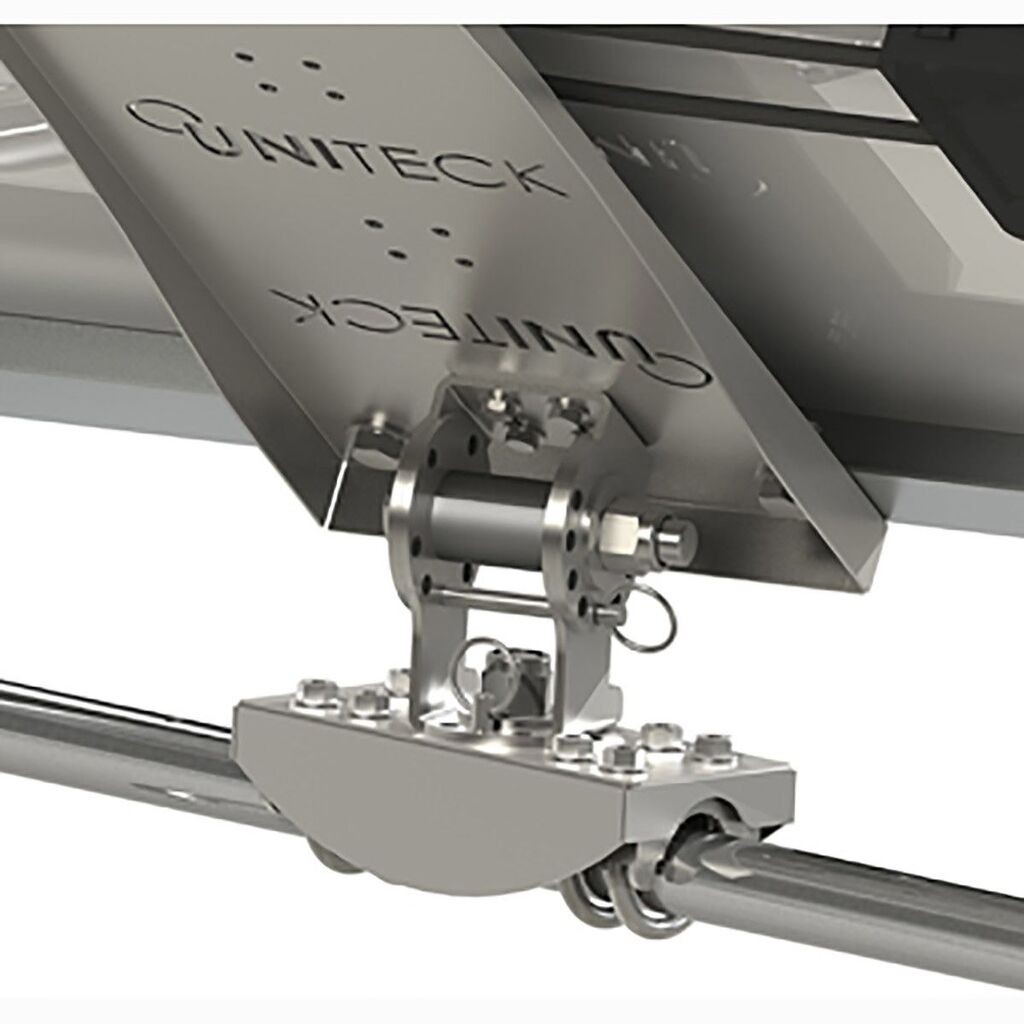

tahitou y'en a a rotule, avec des goupilles, avec des bouts ...

Evidemment tu passes pas ton temps dessus, de la même manière qu' on ne passe pas notre temps à changer d'amure :)

Le rendement d'un panneau étant très largement lié à son orientation, c'est très interessant. Surtout sur un petit bateau ou on en met pas des m2.

Now:C'est très intéressant de les avoirs orientable, par exemple au lever et/ou au couché de soleil ça optimise pas mal. Il faut un système ou on peu orienter facilement et sans outils sinon, on ne le fait pas. C'est un gros avantage des panneaux dans les balcons versus sur un portique ou il est plus difficile de faire un système d'orientation simple et efficace.·le 10 jan. 19:17
offcourse:Le gain est de 30% en moyenne ·le 10 jan. 20:51
Ajouter un commentairePublier
NowNow
18h18h

AMHA, le Trident 80 est un petit bateau fin et racé, il ne mérite pas de portique qui va changer son allure et son comportement.

Avant de te décider, regarde ce fil ou il est question des panneaux façon mini 6.50. ça sera plus adapté et moins cher.

www.hisse-et-oh.com[...]oint-50

Mais bon, je comprends la tentation du portique, j'en avais installer un sur mon précèdent bateau à peine plus gros que le trident, mais moins fin. Si c'était à refaire, sur ce bateau, je n'en mettrais plus.

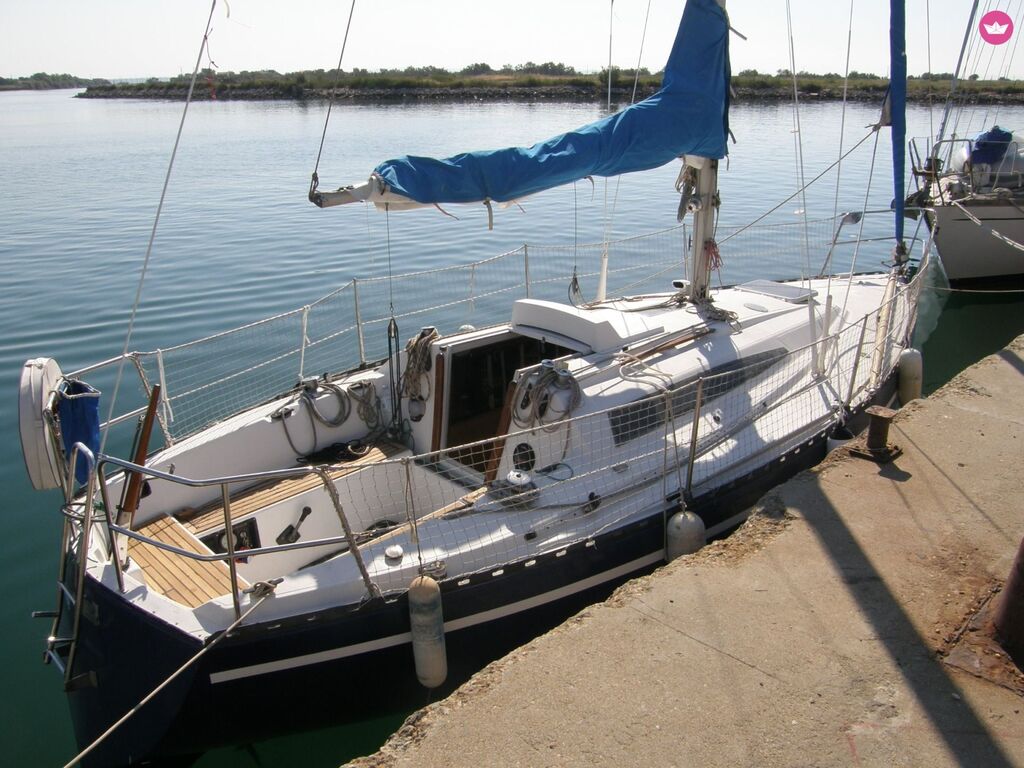

Les photos ci dessous sont deux Trident, avec et sans portique, ça te donnera une idée de ce que ça peu donner. J'ai pas trouvé de photo de Trident avec les panneaux dans les balcons.

offcourse:J’étais réticent au départ mais en fait comme je navigues en solo, cela améliore plutôt son comportement et il y a pire : biminis et capotes!·le 10 jan. 20:09
offcourse:Et tout mouillé on parle de 50kg maxi·le 10 jan. 20:11
Now:oui, mais c'est du poids mal placé et puis il n'y a pas que le poids, il y a le fardage (prise au vent) mais bon, je comprends la tentation, j'y suis passé aussi et puis j'en suis revenu.·le 10 jan. 20:13
mocitoo:Now, et a 6 dans 10m60 il n'y a pas trop de poids?.... :-)·le 10 jan. 20:31
Now:😁🤣·le 10 jan. 20:43
offcourse:La prise au vent est très faible car ils sont orientables·le 10 jan. 20:48
Now:j'y crois pas, en nav on oriente pas ces panneaux, avec des panneaux sur portique, la prise au vent est impactante sur le comportement du bateau en cas de vent fort (on ne peut pas toujours y échapper) . Evidemment par beau temps ça ne se sent pas mais par vent fort oui. Plus le bateau est petit et léger et plus l'impact est important. ·le 10 jan. 21:13
offcourse:A mon avis c’est bien pire avec des panneaux sur balcons : la plupart du temps Les miens sont souvent bien horizontaux, ils n’ont pas bougés avec 50 noeuds de rafales et de la houle sur mon 32 pieds, 5t, là où d’autres ont perdus des panneaux dans le port·le 10 jan. 23:26
Ajouter un commentairePublier
MaelchrisMaelchris
14h

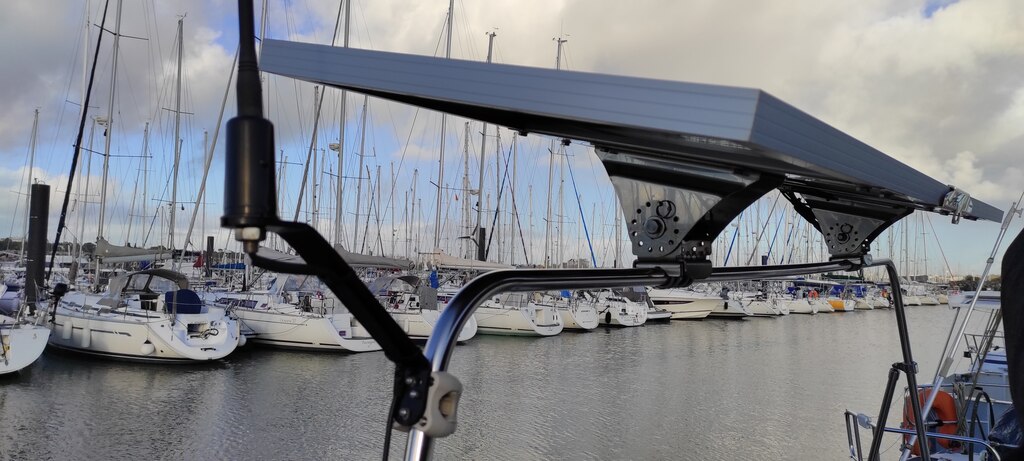

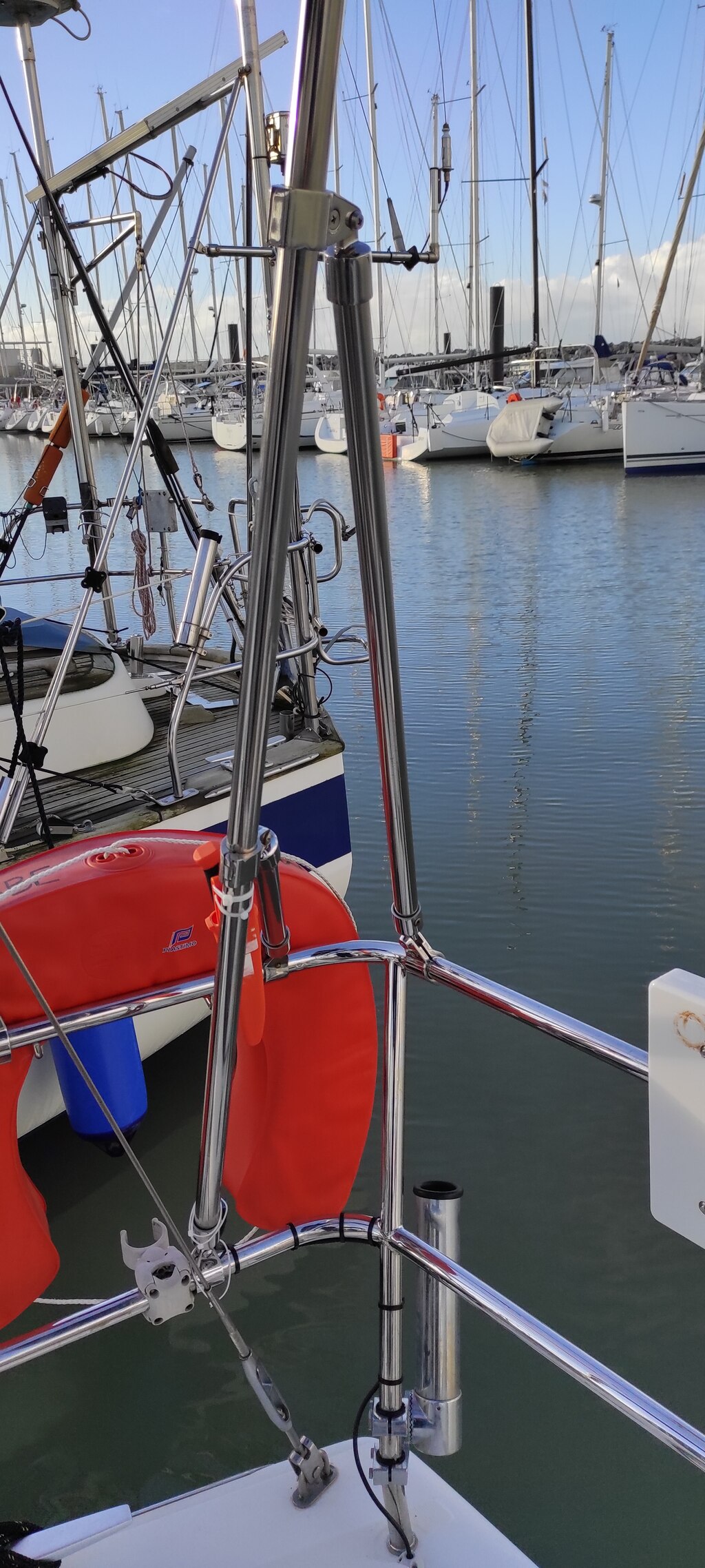

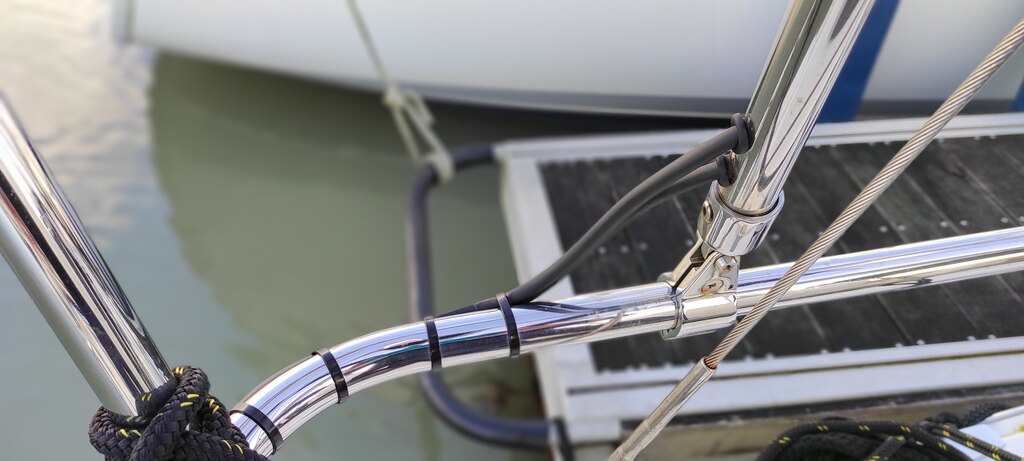

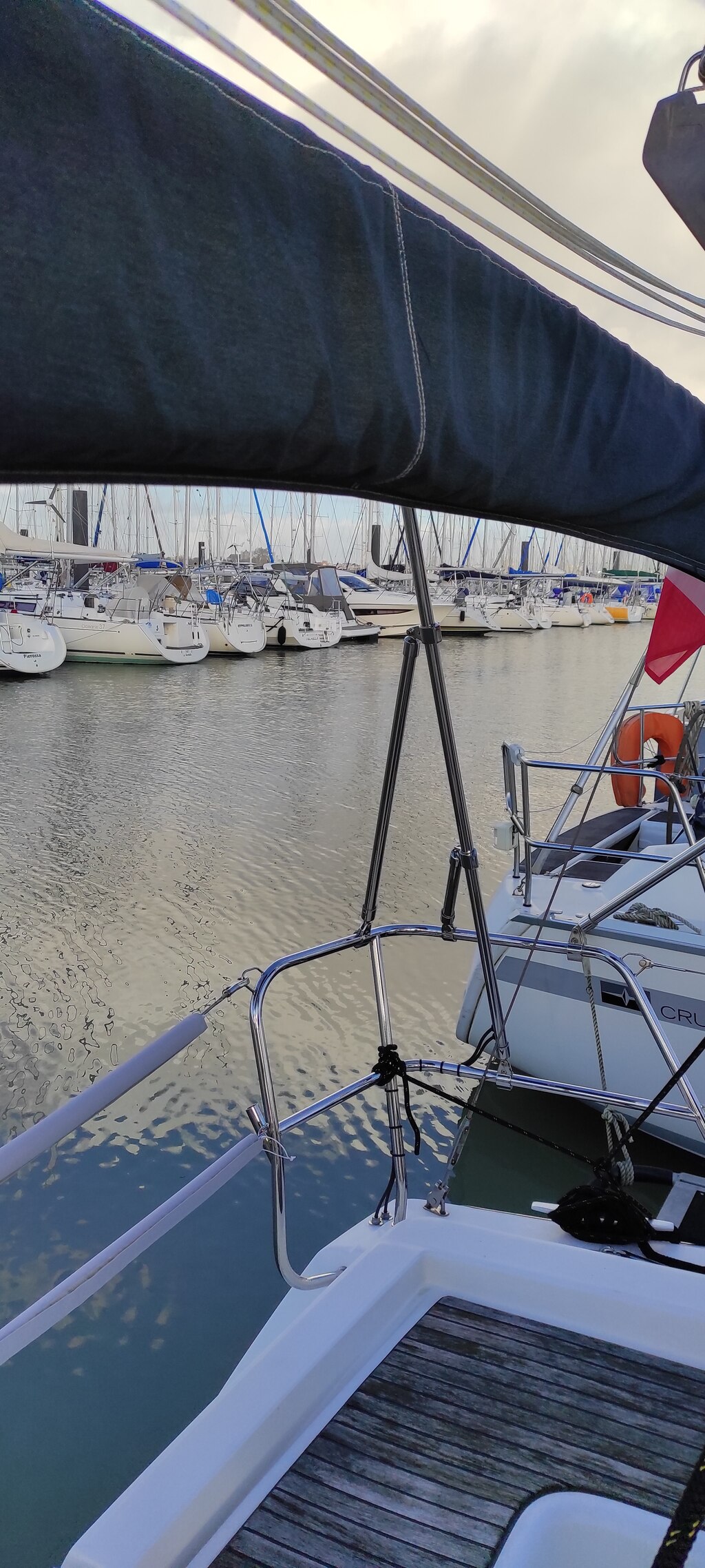

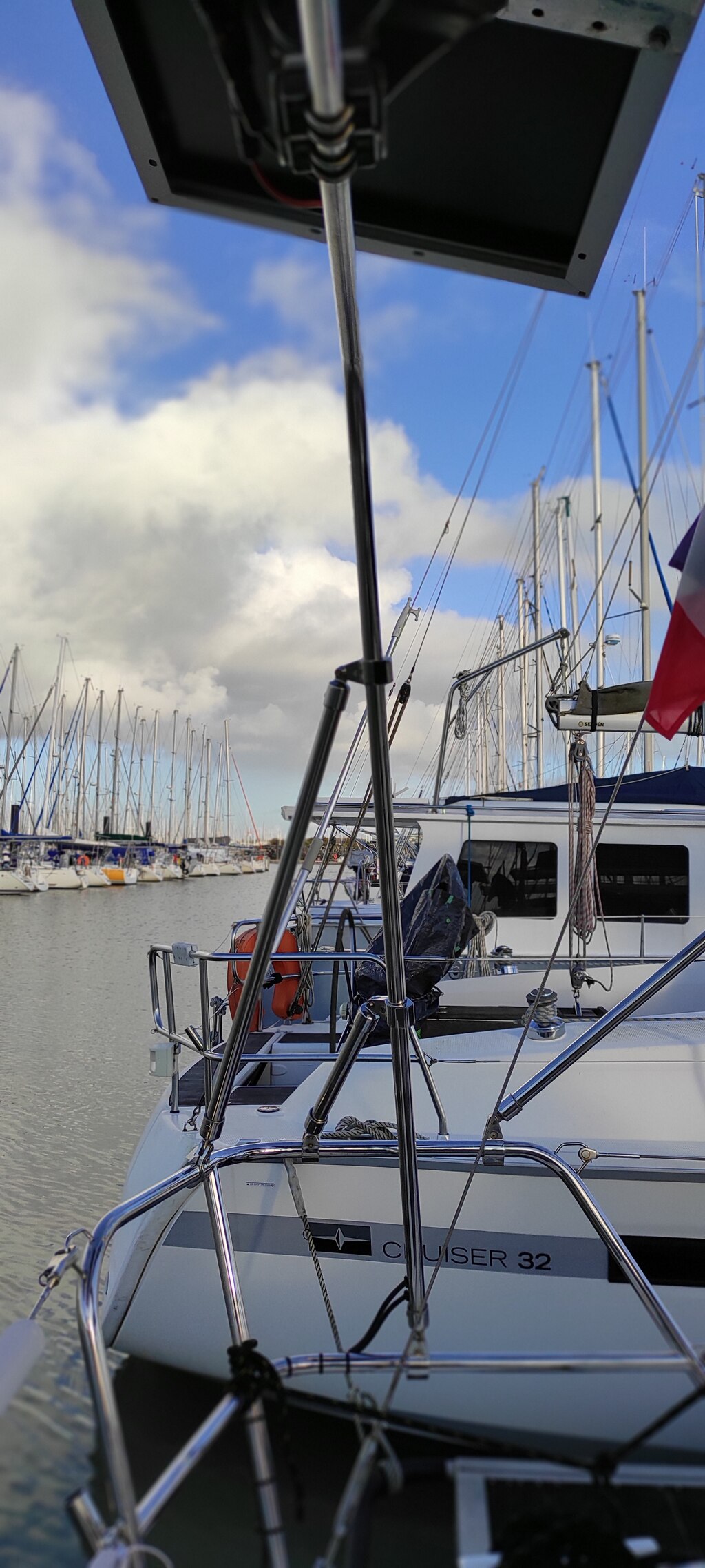

j'ai réalisé d'abord l'ensemble avec des tubes IRL (gaine electrique) pour connaitre les longueur idéal. J'ai juste fait faire le cintrage du tube support panneaux par un pro. Ca semble frêles mais ca ne bouge pas depuis 3 ans (montage sur oceanis 31) et je n'ai jamais navigué au dessus de 25 N

Taio 2:J’aime bien ce système je pensais à quelque chose comme ça aussi, quelle taille fais le panneau solaire au dessus ? (A la louche ..) Merci !·le 11 jan. 13:48
Ajouter un commentairePublier
