Portique composite

Bonjour à tous.

Propriétaire depuis peu d'un GibSea 106+, apparemment bien connu du forum (Échappée Belle II et précédemment Indigo)

Je souhaiterais l'équiper d'un portique pour y installer des panneaux solaires (et peut être un radar) et même si possible lever une annexe de petite taille (40kg max) . Comme je ne suis pas fana des portiques en inox, je voudrais le faire en composite.

L'un de vous à t il un portique en composite? Si oui quelques photos seraient les bienvenues.

Voire encore mieux les plans associés : ) ?

Par ailleurs j'hésite sur sa fixation:
- Reprise sur les balcons
- Reprise entre le pont les balcons
- Fixation directe sur le pont

Voila je suis preneur de toute info en tout cas.

L'équipage
#Gib'Sea#Gib'Sea 106
DodosDodos
01 fév. 2016
pv13pv13
02 fév. 201616 juin 2020

Salut
Si tu es un peu bricoleur tu peux te le faire pour pas trop cher (moins de 1000 €),pour les plans ça dépend de chaque bateau,pour la fixation cornière composite boulonné sur le pont.

Répondre
GREY GOOSEGREY GOOSE
02 fév. 2016

Faire un moule sera compliqué et onéreux. La meilleur solution pour une construction à l'unité, c'est une âme en contreplaqué marine réalisée avec des angles doux, bien poncée, puis 6 à 8 couches de stratification alternées mat et roving (en epoxy plus solide et plus facile en mettre en oeuvre.) Ensuite un ponçage complet avec un masticage soigné, poncé en plusieurs fois. Finir avec un enduit au pistolet à poncer à l'eau et une laque polyuréthane. Cela peut sembler long mais pour un bon résultat c'est le meilleure méthode

Répondre
bil56bil56
02 fév. 2016

oui, ou aussi :
une armature en tube pvc (permet de passer les fils), remplissage entre en mousse, strat epoxy

Répondre
pierootspieroots
03 fév. 2016

Bonjour Antoine,
J'aime bien celui là:
randonneur980.over-blog.com[...]63.html
Pierre

Répondre
a_guya_guy
03 fév. 2016

Hormis l’esthétique quel serait les avantages d’un portique contreplaqué /stratification alternées.
Personnellement il me semble plus facile à réaliser et plus léger en tube inox (je maitrise mal les techniques fibres) et mes pièces sont malgré tous lourdes !

Répondre
DodosDodos
03 fév. 2016

Merci pour vos réponses

Le tube PVC ça me plait, ça permet de faire rapidement un gabarit et les prises de cotes.

sans compter le gain de temps des finition des arrondis.

Pierroots il me plait beaucoup ce portique, je vais l’étudier sous toutes les coutures :)

Répondre
louis33louis33
03 fév. 2016

en composite, fais le avec de la mousse airex (sicomin) et epoxy. Tu peux le faire aux dimensions que tu souhaites, la mousse se colle bien, ou tu la fixes avec des bouts de fil de fer/laiton, ensuite tu fibres et résines, in situ ou chez toi si tu es sûr de tes dimensions.
Hyper rigide, léger

Répondre
fritz the catfritz the cat
03 fév. 2016

sur l'onvi35 ,j'ai récupéré une paire de barres de flèche
dessus j'ai fait souder deux platines avec deux règles de maçon
dans une aile en cp stratée comme plateau ,les règles ont donné la rigidité ,et ont servi de passe fils
le tout peint en blanc sur une coque polyester on peut faire souder deux platines en bas pour les fixer sur le pont ou sur les balcons .
alain

Répondre
DodosDodos
03 fév. 2016

a_guy Pour moi c'est surtout l’esthétique,

mais on doit pouvoir faire plus léger et plus solide que l'inox avec de la mousse startifiée

Répondre
Lorenzo&LotusLorenzo&Lotus
03 fév. 201616 juin 2020

Le portique de Matin Bleu est plutôt réussi.

Répondre
pv13pv13
05 fév. 2016

Je pense que quelqu'un à essayé de me contacter sur ce fil mais j'ai merdé et je ne sais pas qui c'est

Répondre
bil56bil56
06 fév. 2016

www.matinbleu.net[...]/

Répondre
pv13pv13
06 fév. 2016

Salut

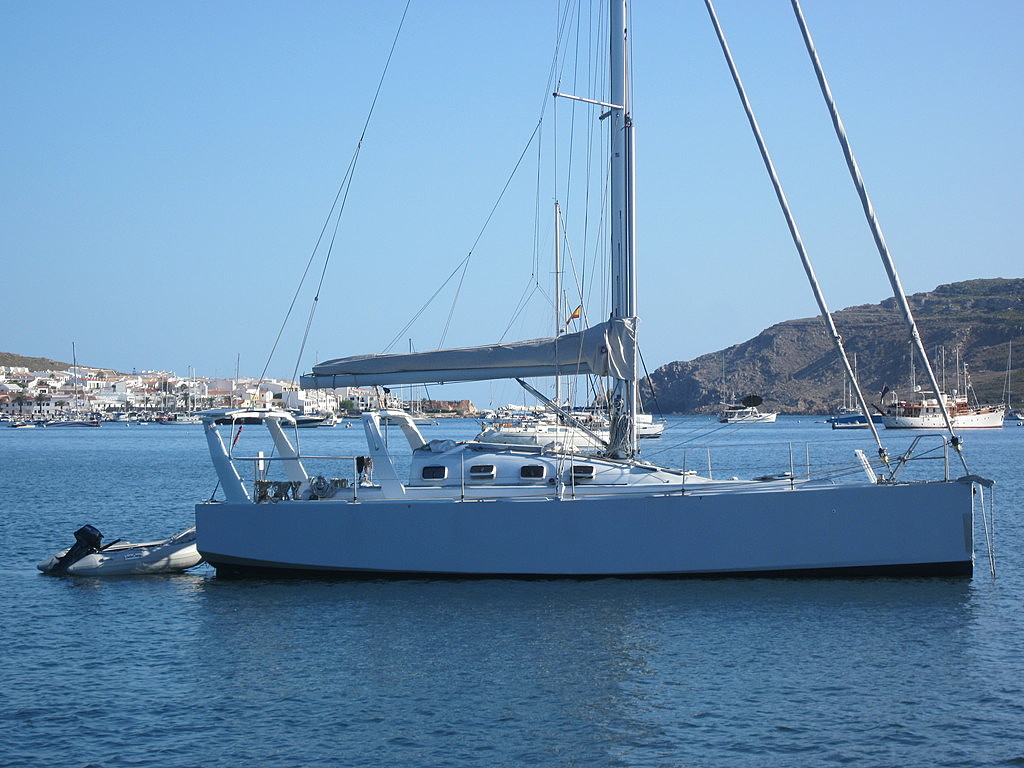

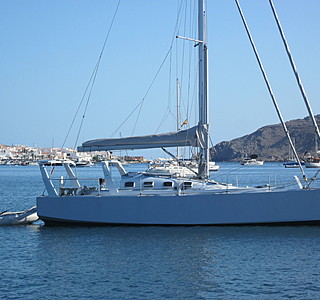

C'est un Budelli 38 plan Réard .Sandwich airex époxy quille relevable.Pour le portique arrière le faire en mousse polystirène extrudée suffit largement avec quelque insert et un tube pour les fils .Cintrer la partie horizontale est à mon avis plus jolie et plus rigide.Le mien est assez large 3.5m alors j'ai un peu d'UD carbone (c'est pas très cher).

Répondre
pierootspieroots
06 fév. 2016

Bonjour Pascal,
Tu peux nous en dire plus sur le bateau de ta photo?
D'avance merci
Pieroots

Répondre
FuriaFuria
05 fév. 201605 fév. 2016

Merci dodos, j’étais en train d’étudier la chose pour mon bateau portique en résine qui suis la forme de la coque.
j’étais arrivé sur 2 possibilité pour la construction
1) cadre bois style aile d'avion+ scotch marron (pour le moule)
résine polyester et ensuite démoulage
2) mousse polyuréthane avec gaine électrique pour passe fils le tous résine polyester
la 2eme méthode me plais beaucoup plus pour la résistance mais plus lourde
e tous repris sur le pont.
encastrement du panneau solaire dans le portique (donc non visible).
Mais j'aurais peut être des idées à prendre.

Répondre
duduzanziduduzanzi
06 fév. 2016

Bonjour , voila ce que j'ai réalisé pour mon bateau ,entièrement démontable . J'ai opté pour cette option pour le transport routier .

Répondre
(tramo)(tramo)
06 fév. 2016

fil interessant

Répondre
