Portique BV32, avis avant fabrication

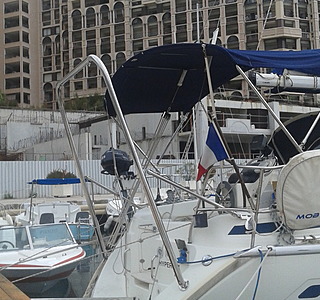

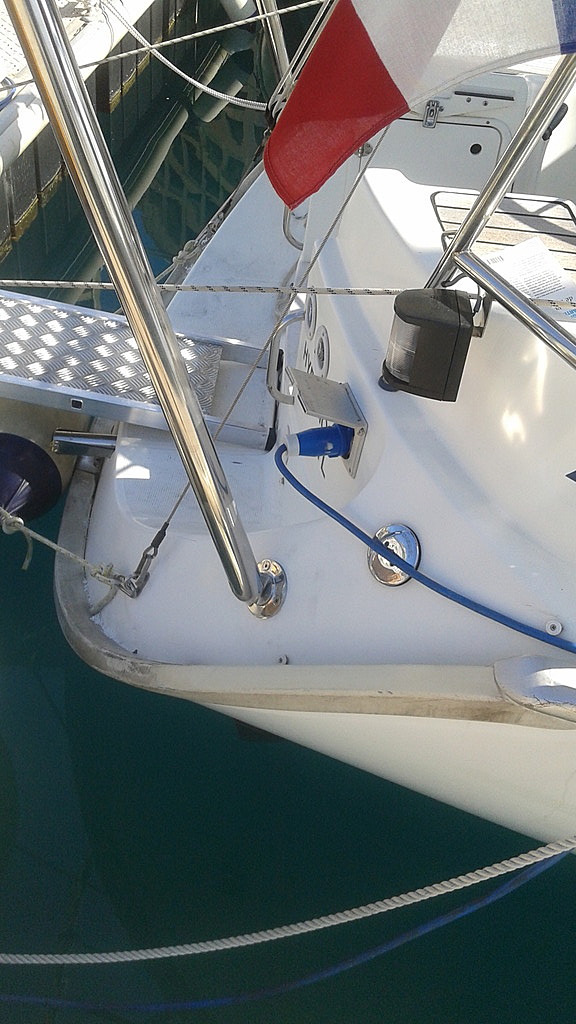

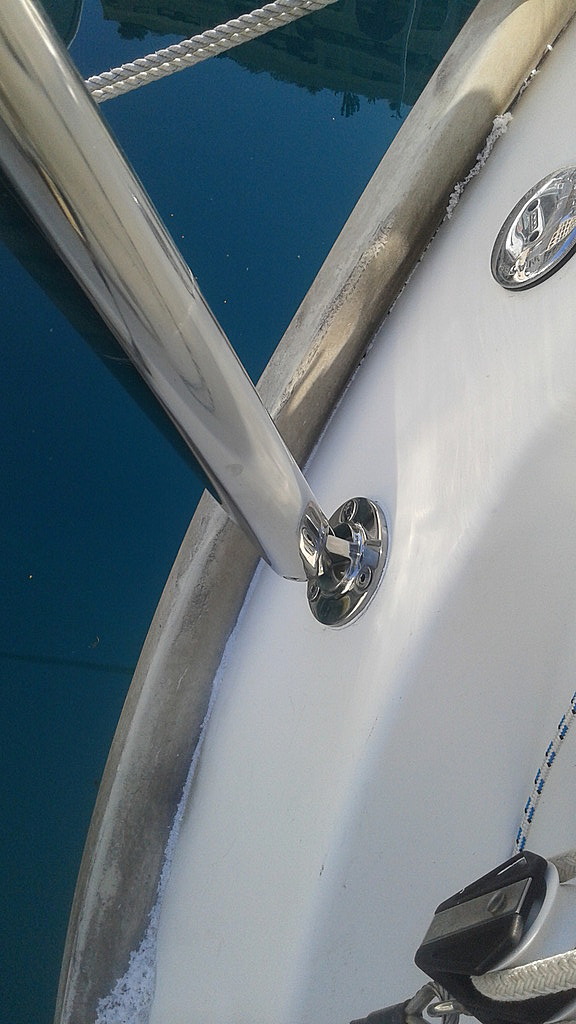

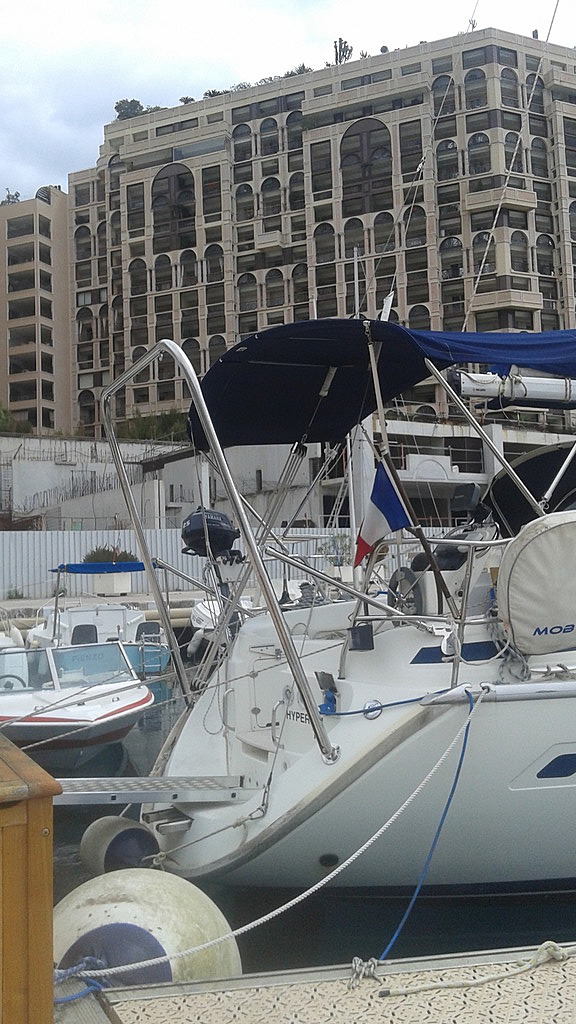

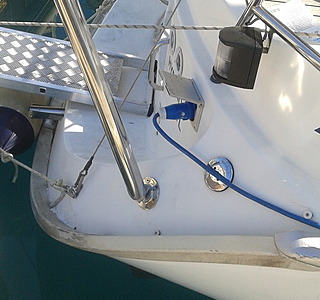

Sur cette photo on voit ou arrivera le bracon, je compte fabriquer une patte en L.

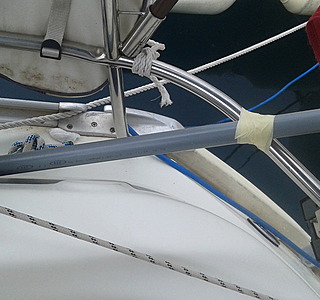

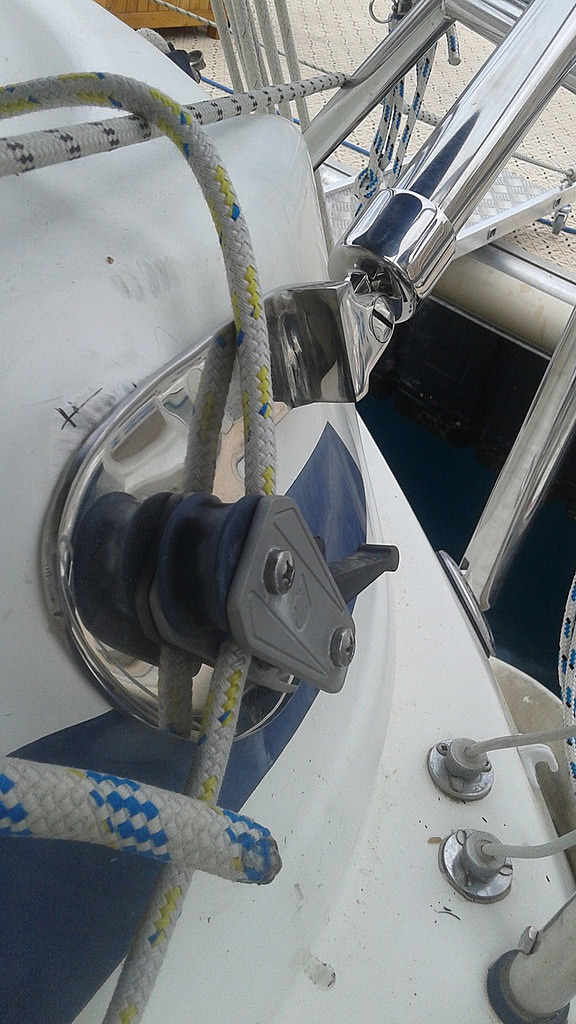

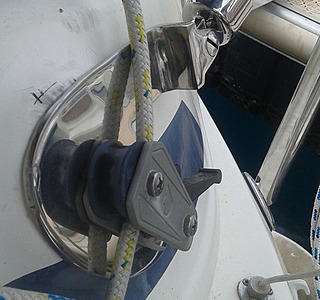

Je joins aussi une photo de la platine orientable.

Disons que je voulais pouvoir passer en dessous en montant dans le bateau.
Il y a 1m80 entre la passerelle et le tube.

Y faut imaginer fini... en inox 316L poli miroir.

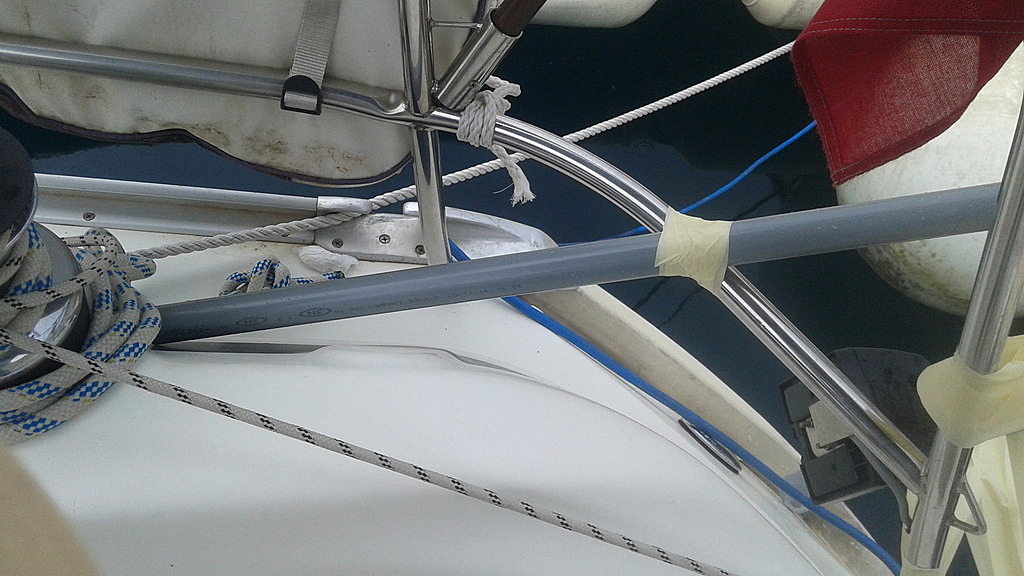

sûr qu'en pvc et en scotch c'est pas terrible mais c'est le meileur moyen de ne pas se tromper.
Mal coupé, mal coudé... c'est poubelle !

Sinon il sera demontable par l'axe des pieds et les platines des bracons seront devissable. Mais bon au port ou nous sommes ça va ils ne sont pas trop tatillon.

Ça me semble très bien, mais (et oui, il y a un mais !) d'un point de vue esthétique, tu pourrais peut-être le redresser un petit peu et diminuer également l'angle des étais, quitte à les reprendre un peu plus haut sur le portique et/ou à reculer un peu leur fixation sur le bateau. De même, plutôt que des étais soudés directement sur le portique, j'aplatirais leur extrémité pour une fixation boulonnée sur une patte soudée au portique. Tu gagneras en démontabilité, facilité de pose et de réglage éventuel. Ces petites modifs ne devraient pas changer beaucoup les qualités mécaniques de ton portique.

Suivant ce que tu fais pense à mettre des messagers (en ferraille) ressortant à un pied éventuellement et par des trous d'attente sur le portique, cela sert toujours. L'idée de rendre tout articulé (comme dit avant) est bonne car beaucoup plus simple pour les réglages et même en cas de démontage tu te retrouves avec des tubes simples.

@ eldorado
Bonjour, je refléchi à un portique et le tiens me plais bien. Si je vois bien, le balcon est repris dessus? les tubes sont en diam 50? sous les fixations, tu as le coffre ou le vaigrage de cabine? Si vaigrage, tu as démonté comment? Si tu as plus de détails, notamment sur la fonction bossoir, et passage de cables, je suis preneur. Ah! et dernière question, ou l'as tu fait faire?

Peut etre que j'enfonce des portes ouvertes mais il m'a été conseillé de poser et de fixer les panneaux solaires très légèrement inclinés sur l'arriere pour l'écoulement des eaux de pluie ainsi que de l'eau de mer, de ne pas les rendre règlables c'était prise de tete et inutile, j'ai suivi ces conseils et j'en suis satisfait pour ma navigation en méditerranée avec un maximun de mouillage forain je suis autonome.

Bonjour, dans toutes les bonnes crèmerie...ou sur le net.
FIPS ACCASTILLAGE, RIDINGS ET DAFRODIS...

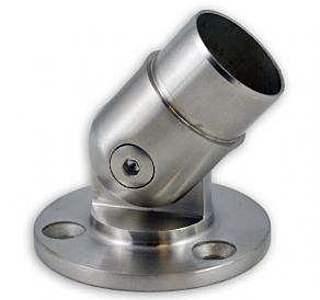

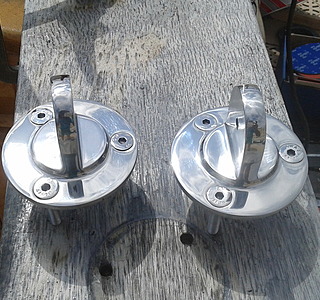

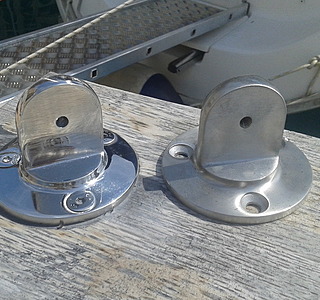

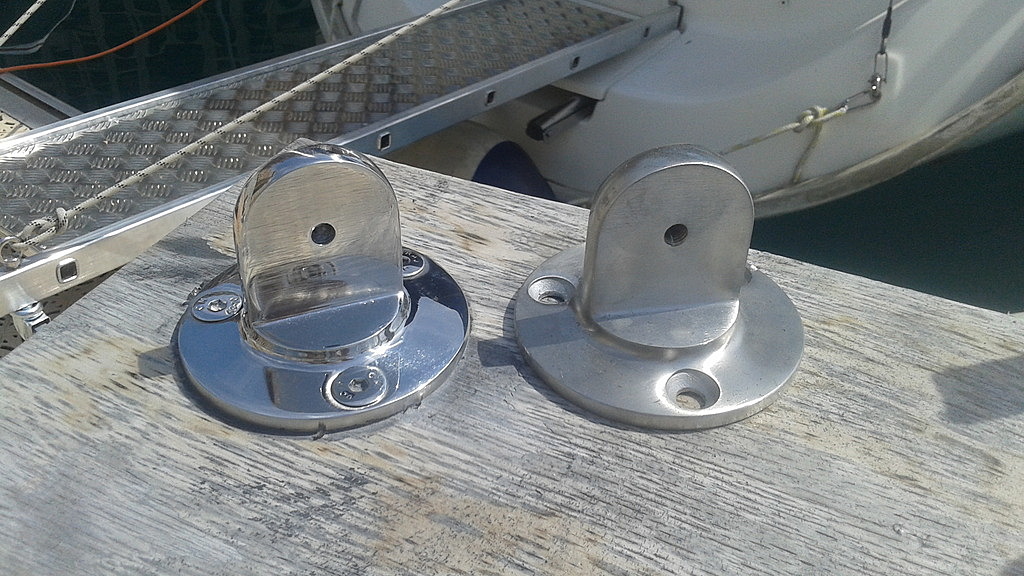

Ce sont des platines murales orientable destinées aux mains courantes.
On les trouve facilement en 42.4 ou en 48.3

Frabrication en cours...

Le tube est coudé et les platines sont pointées.

Prochaine étape: fabrication des platines de bracons

A suivre

Dommage , c'est un beau bateau !!!

s'il y a un coup de vent ,il y a un couvercle qui va finir dans le port ....
les gouts et les couleurs ,ça ne se discute pas et on s'habitue a tout
le mien est plus moche mais je l'y suis fait
alain ++

Désolé, c'était pour t'éviter d'avoir ça sous les yeux des années de le regretter plus tard... (le prix s'oublie la qualité reste !!!) Un BAVARIA mérite mieux... pense à la revente !!! Bonne journée quand même.

C'est justement quelque chose dans ce style que je ne voulais pas.
Et ce n'est pas faure de savoir le fabriquer.
je trouve ça trop lourd visuellement et moche à mon goût.
comme quoi les goûts et le couleurs ...
bonne journée

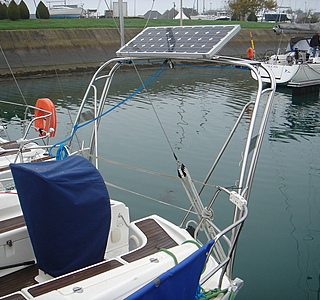

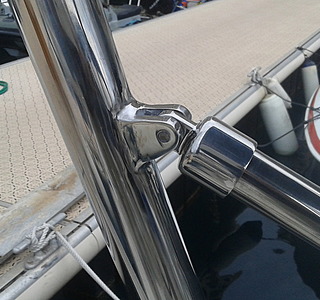

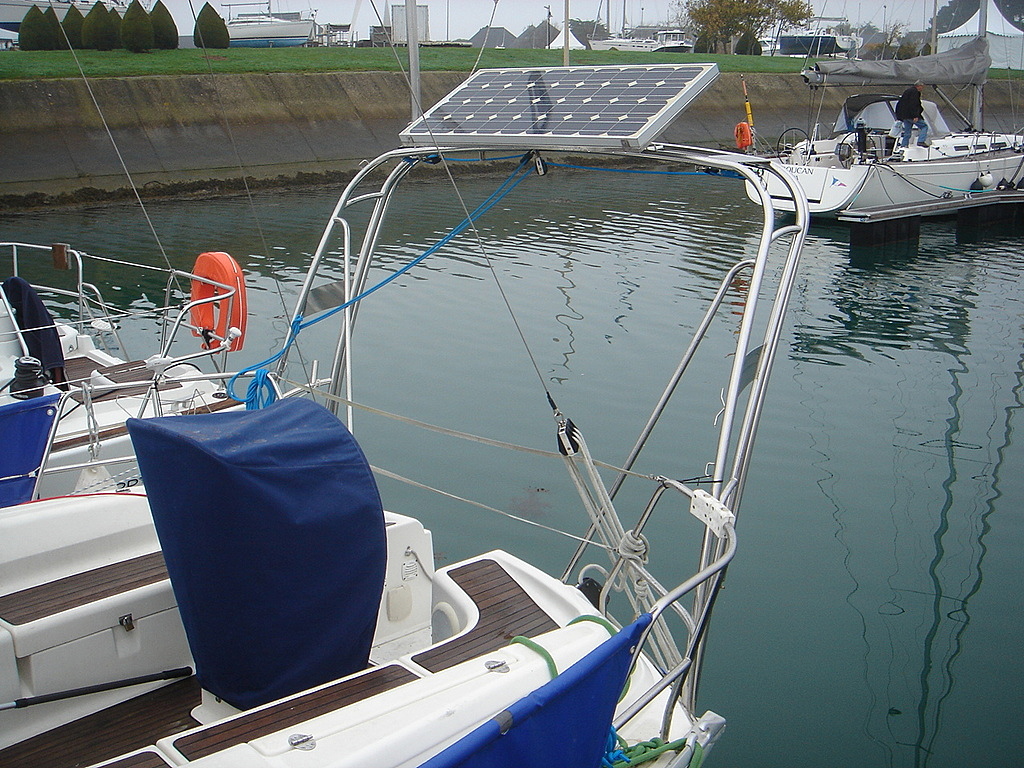

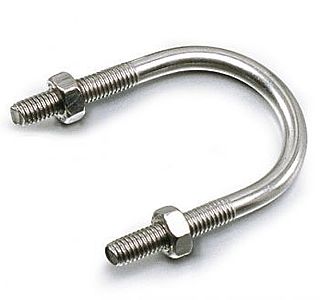

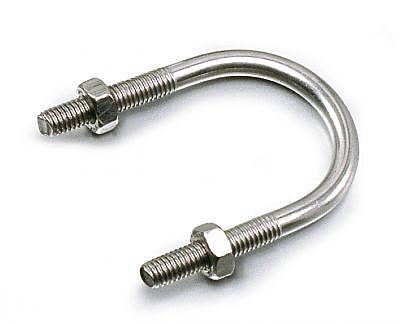

Bonjour, il est vrai que sur la photo on ne vois pas , mais il y a deux platines qui rattrape la legere courbure , puis deux supports avec papillon pour incliner le cadre et faire le réglage

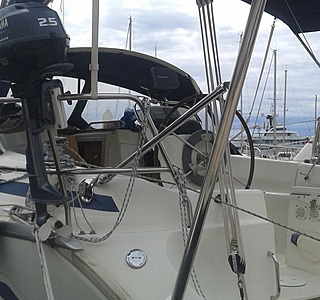

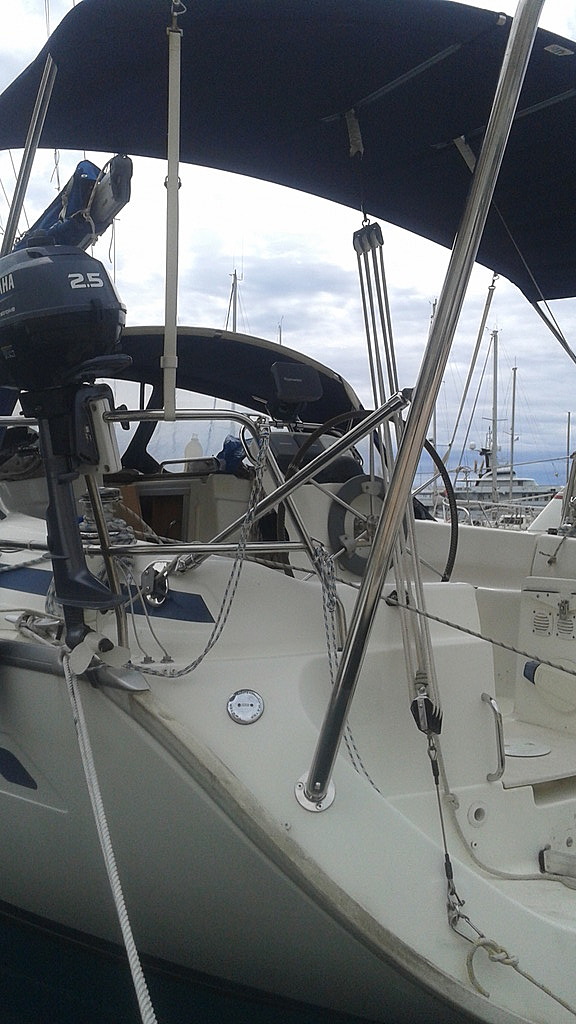

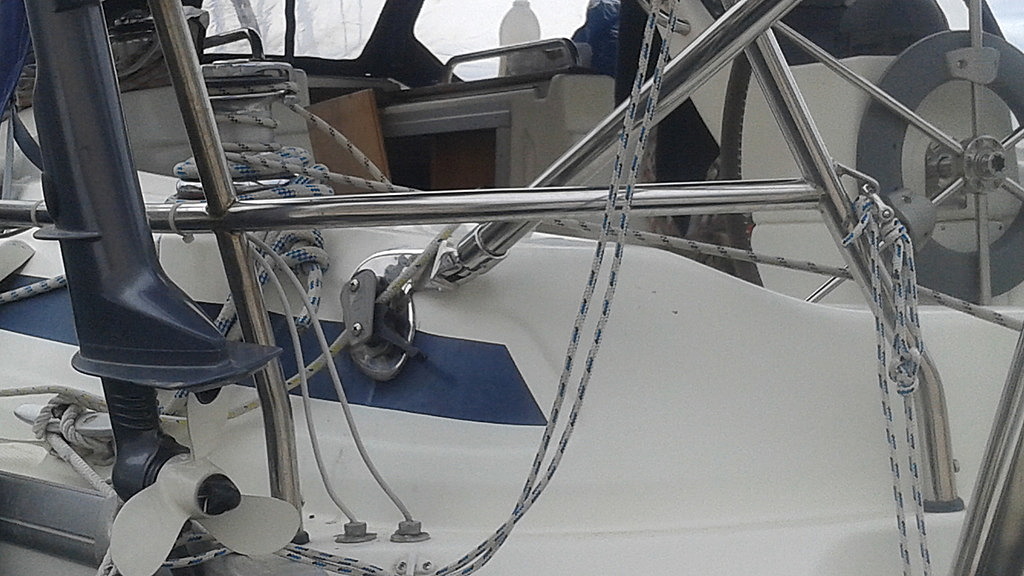

En regardant bien tu a du voir que j'ai un troisième tube qui serre de boissoir et il est suffisamment solide pour relever par un seul équipier l'annexe avec le 2,5 cv ( j'ai monté des revoies de poulie !!!!! C'est super ( à mon goût !!! ) bonne journée

Bonjour,
@romarange. Comment as tu fixé ton panneau sur un portique dont la partie horizontale est quelque peu arrondie ?

Bonjour Alcinoos,
Je passe juste par rapport à la longueur de ma place.
Tu as raison il vaut mieux y penser avant.

Bonjour,

Je veux faire aussi un portique.Tu as pris de l'inox 304L ou 316L?
J'ai du mal a trouver du tube de 42 en 316L poli.

Salut,
J'ai pris du 316L.

Pour les fournisseurs cela dépend du secteur ou tu te trouves.
Dans le 13 tu as Azur inox à aubagne, ridings et dafrodis à Bouc bel air, KDI, chronofer...

Pour le cintrage je te conseil cintrage métal à signes. Ils remplissent les tubes pour ne pas les écraser.

Pour le polissage des pièces si tu ne veux pas le faire toi même il y a polish'inox à la ciotat.

Si tu es dans une autre région je ne peu malheureusement pas te renseigner.

N'hésites pas si tu as des questions.

Corentin, je ne vois pas d'élément de tenue en latéral sur tes photos. Mais c'est peut-être à cause de l'angle des prises de vue. Et qu'as-tu prévu comme renforts au niveau des points de fixation? C'est que 300 kg à faire passer sur le pont ou le tableau arrière, c'est pas tout-à-fait rien.

Salut,
J'ai tout soudé au semi-auto pulsé (et c'est un SAF, lol) avec du fil inox 316L de 0.8 et une petite torche.

Oui y faudrait que j'appel l'Institut de Soudure en fin de chantier :-D
Le fil c'est du esab :langue2:

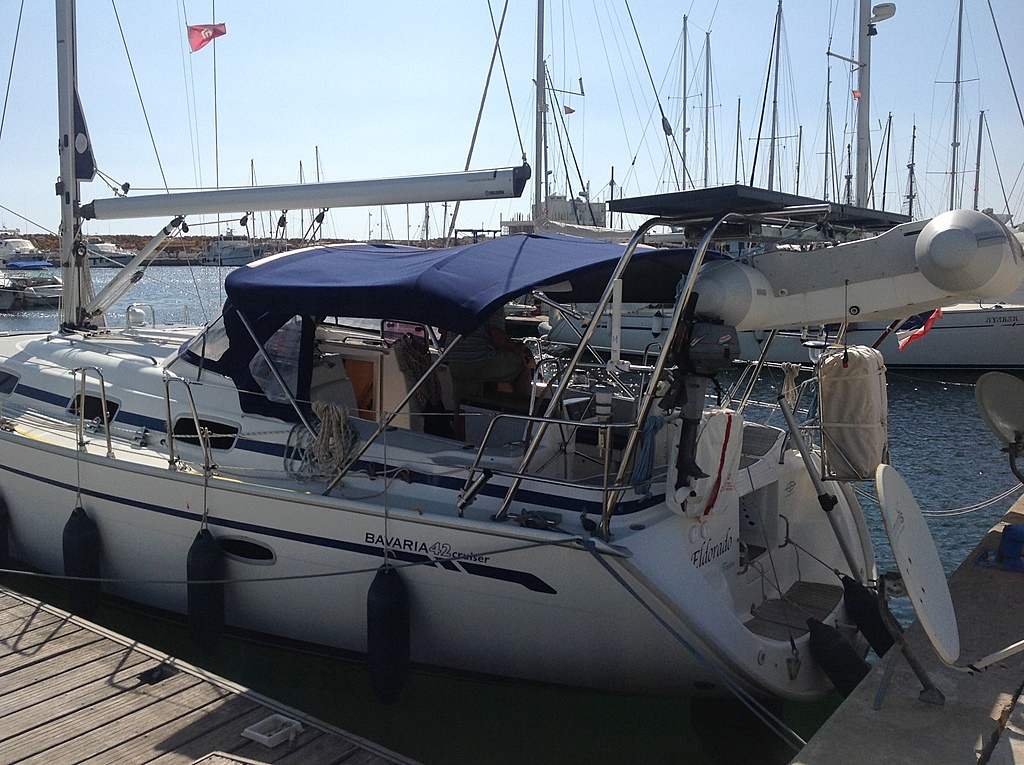

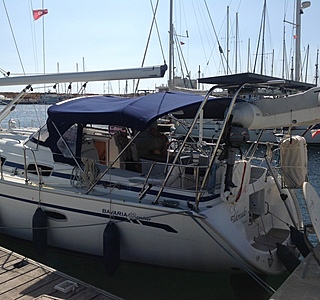

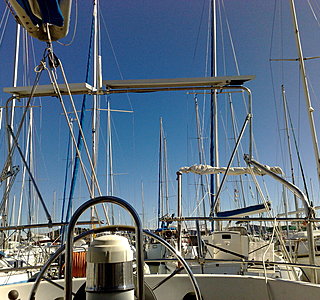

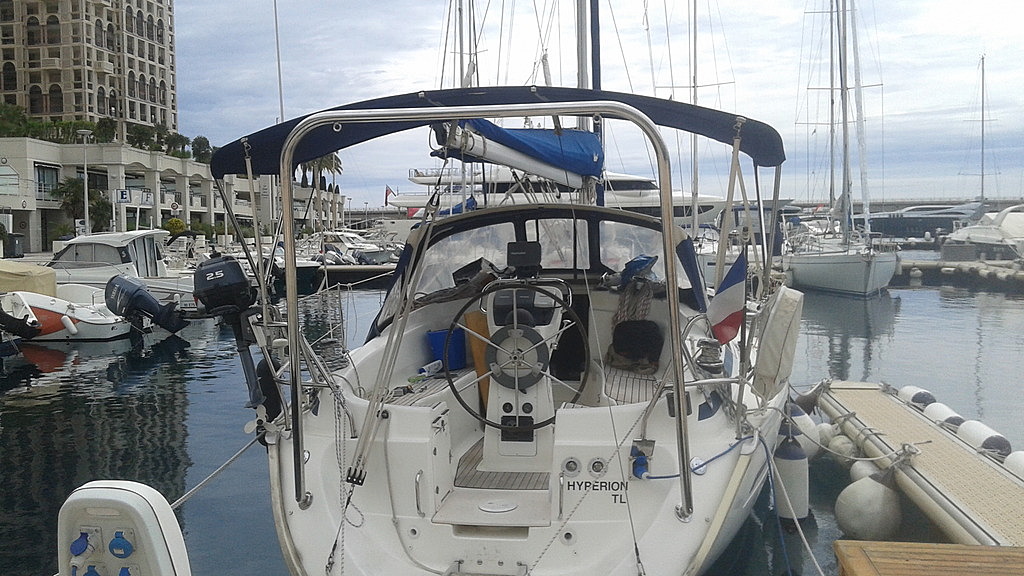

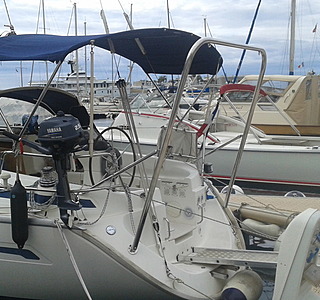

Ayé ! Enfin fini !
Simple, fonctionnel et pas cher. Comme je voulais.

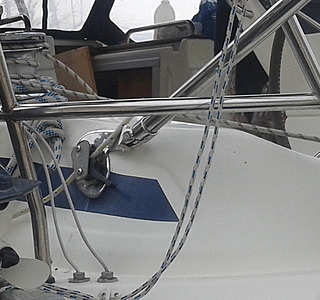

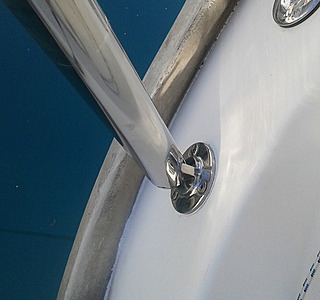

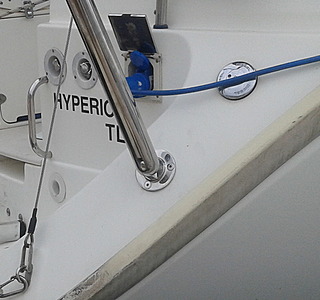

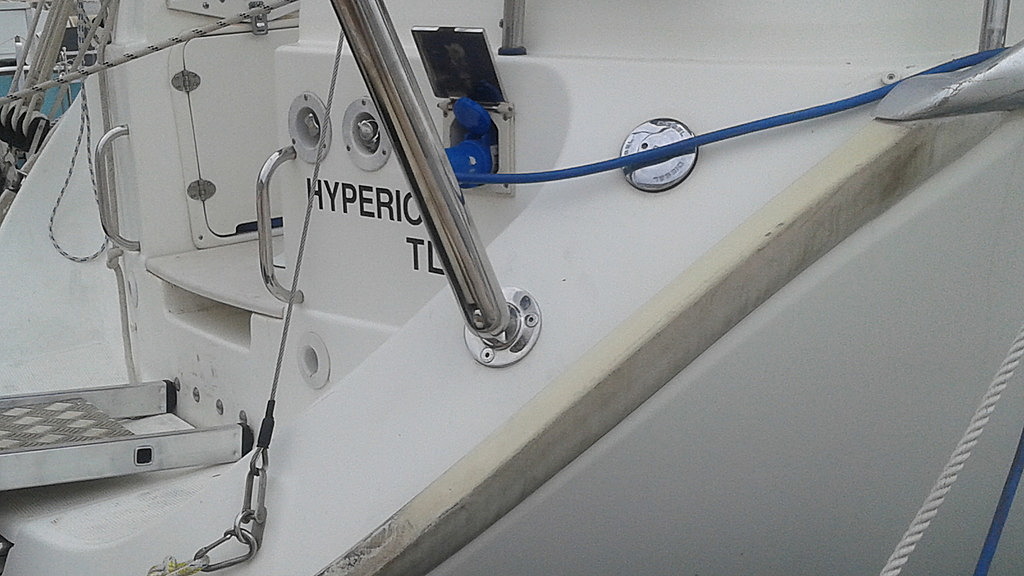

@chtit luna, Sur les photos on voit maintenant les bracons qui reprennent l'effort

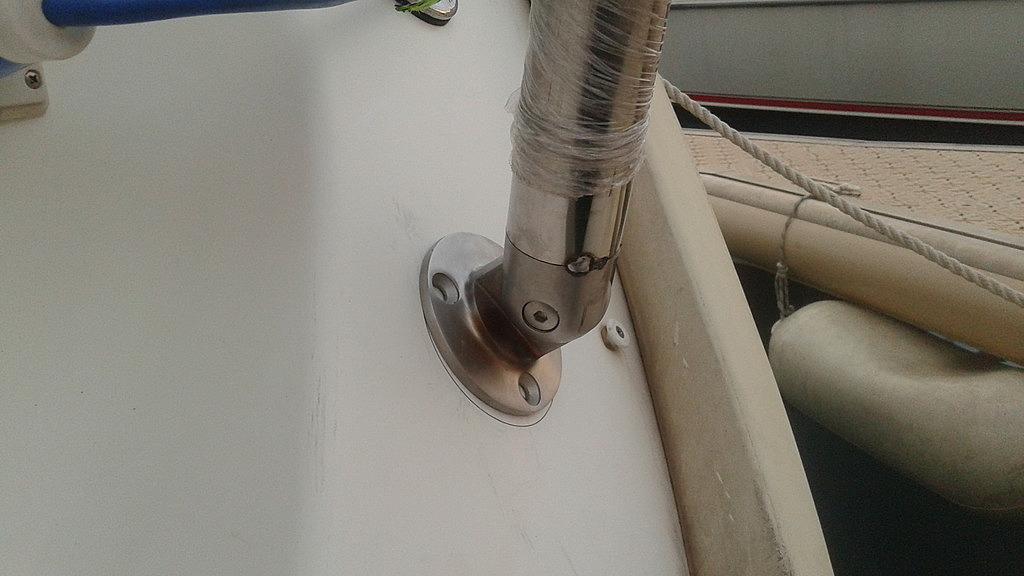

Et en dessous des platines inférieures il y a des contre plaques en inox de 5mm
Le polissage y faut pas hésiter à le laisser à un pro, je me suis fais ch**r.

Maintenant je peu faire un point sur le budget de la réalisation:

• tube de 48.3 et cintrage 200€
• platines inférieures 100€
• platines supérieures 50€

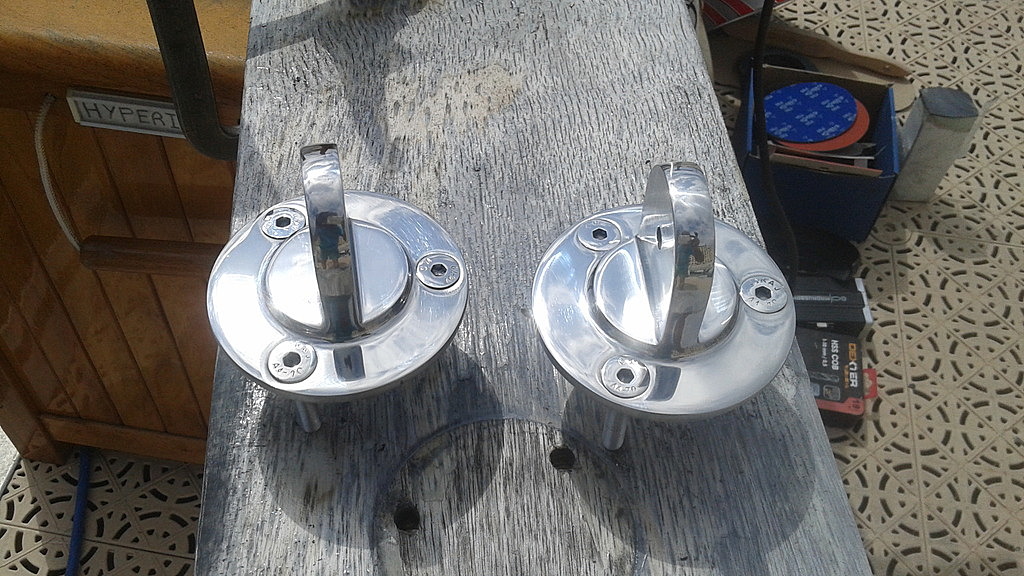

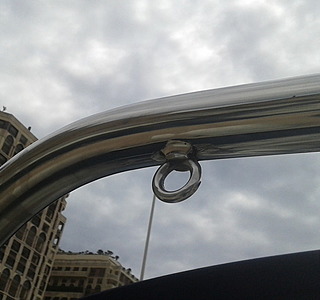

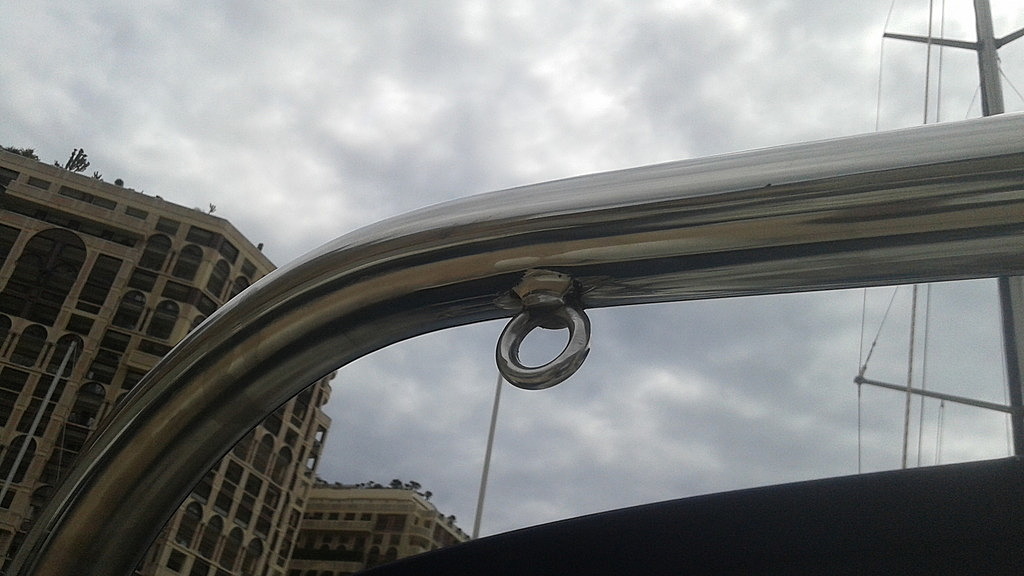

• 2 anneaux a œil 5€
• 2 bouts de tubes de 30x2 40€

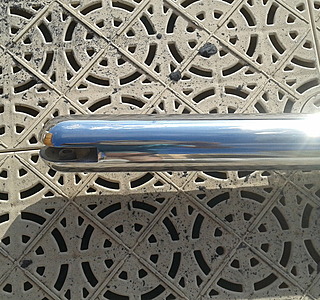

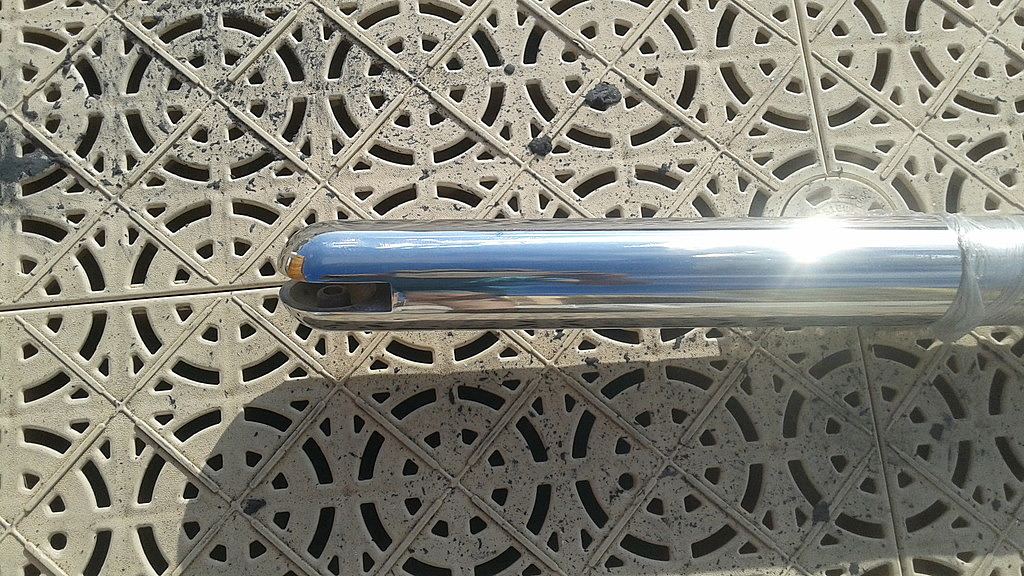

• embouts de tubes et fourches 80€
• nécessaire de polissage 60€
• taraud et forets 0€ (boulo)
• nécessaire de soudage et meulage 0€ (boulo) Soit 535€ Temps passé environ 20H

J'espère que ça servira à celles et ceux qui souhaite se lancer !
Bon dimanche

Bonjour,
Beau résultat. Q
uel est le diam des vis ou axes? diametre des plarines?, fixées avec des boulons de combien?
je suis en train de faire aussi un portique en tube de 42. Tu as un seul tube en haut, comment fixes-tu les panneaux?

Bravo !!!
Bon moi je me lance dans le solaire mais sans portique
