portique

si tu veux
je peux t'en faire un, j'en ai fait pour plusieurs bateaux déjà (je suis tuyauteur soudeur)

PORTIQUE
sur mon ovni 35 j'en ai fait un en utilisant deux barres de fleche de 2m de long en faisant souder des platines et j'ai fait un plateau avec deux regles de maçon en alu schappées comme une plache a voile en mousse et tissus polyester et peinture
ça a une gueulle pas possible
alain

bonnes idées
Désolé de m'insérer mais devant ces bonnes idées de fabrication j'aurais voulu savoir comment on définissait la hauteur d'un portique pour que cela reste esthétique ???

DESOLE
je n'ai plus de photos quand j'ai vendu le voilier j'ai fait de la place dans le pc pour le
suivant .
faites travailler votre imagination .la creativité est une des caractéristiques de l'intelligence .........
les erreurs et de la memoire ça s'appelle l'expérience
alain :-)

Je confirme
que Martial fait du super boulot. :-p

voir également
Mondial Plaisance Industrie.

www.bateau.net[...]/mpi/

Construction sur mesure en fonction du bateau

prix
Portique base 2887.14 € TTC
Cadre éolienne 375.72 € TTC

Arceau MPI
C'est celui que j'ai sur Koala V (Gib Sea 106) depuis 7 ans et en suis très content.

Le montage sur le balcon est simple, mais demande en revanche que le balcon, lui-même, soit solidement fixé avec au moins 3 pieds. Ce qui est le cas je pense sur ton bateau.

J'ai dessus le feu de mouillage, les antennes GPS et Navtex, et un gros panneau solaire. Mais il n'est pas prévu (sur ce modèle) pour suspendre une annexe, dixit MPI.

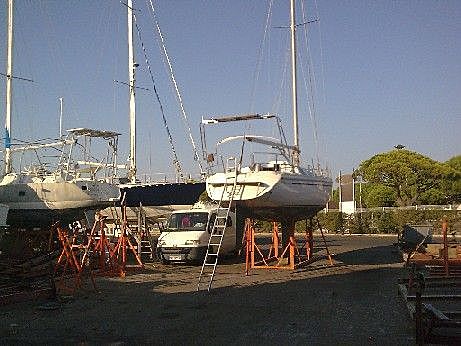

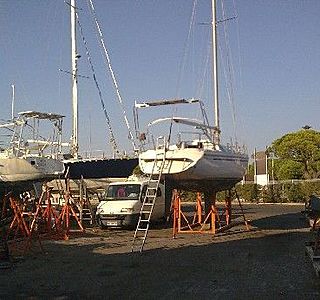

Ci joint photo cette année, il y en a sur le site le site MPI, référencée Lavandou.

fabrication
maison..........

j'espére

arceaux inox sans soudure
Après beaucoup d'observations sur les pontons pour voir les idées de chacun pour la réalisation d'un portique pour mon voilier de 35 pieds, j'ai acheté 4 fers à béton de 3m de longueur et de diamètre 8 mm (le tout 5 euros environ!) et j'ai réalisé avec 2 fers à béton un gabarit pour chacun de mes deux arceaux de portique en visualisant dans l'espace tout ce qui est important par rapport aux contraintes :points de fixation sur le pont,rigidité donc inclinaison relative de chaque arceau et possibilité ou non de liaison avec une partie du balcon, éloignement du pataras,passage de l'arceau mobile du bimini,possibilité ou non d'inclinaison des panneaux, esthétique...etc....Les deux parties horizontales de vos fers à béton sont passées ensembles dans un tube PVC rigide de 2m de longueur environ et de petit diamètre pour que ça tienne pendant vos essais. Le plus grand de mes arceaux peut être obtenu avec seulement 2 cintrages dans un tube standard d'inox (diamètre 25 mm) de 6 m de long: j'ai trouvé 100 euros le tube + deux cintrages à 7,5 euros pièce, cintrages faits exactement selon vos gabarits; pour le second arceau plus court, idem avec un second tube et ses deux cintrages; bien sûr prévoir de passer dans chaque tube inox avant cintrage des T inox pour pouvoir relier les 2 arceaux entr'eux: j'ai prévu 3 tubes de liaison (récupérés sur la longueur du plus court des arceaux) soit 6 T inox à 8 euros pièce. Ajouter 4 embases de fixation inox sur le pont à 5 euros pièce et 4 boulons inox pour fixation sur le balcon et vous arrivez à...300 euros; ça vaut le coup d'essayer et ça ne fait pas bout de ficelle!!

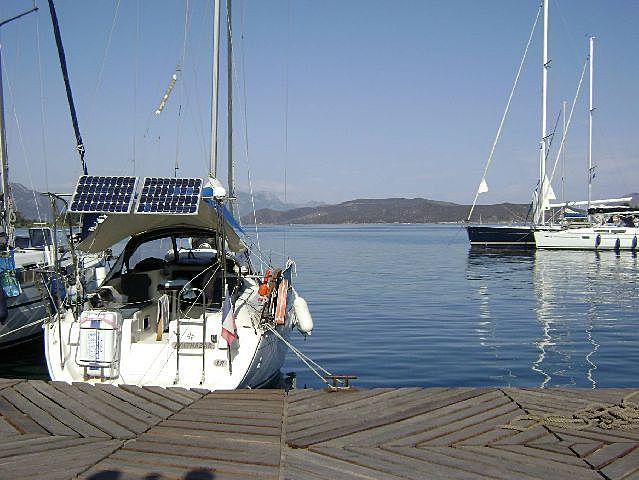

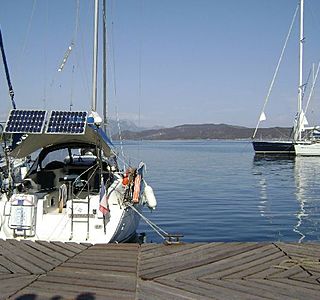

J’ai navigué cinq saisons soit plus de 12 mois de France en Tunisie puis en Grèce actuellement avec mes deux panneaux de 70 watts unitaire sur ces arceaux, et tout a été OK : bonne résistance au vent en toutes circonstances, pas de vibrations et système d’inclinaison des panneaux très utile pour une charge optimale: totalement autonome en énergie avec boissons fraiches tout l'été. :-)

j'ai découvert ce site...

tubes inox, raccords divers, colle
je suis entrain d'étudier un portique sur mon bateau

Arceaux inox
Bonjour Michel,
je suis très intéressé par ton système.
As-tu des photos de ton portique?
Merci
Cordialement

Merci
pour le tuyau .... inox

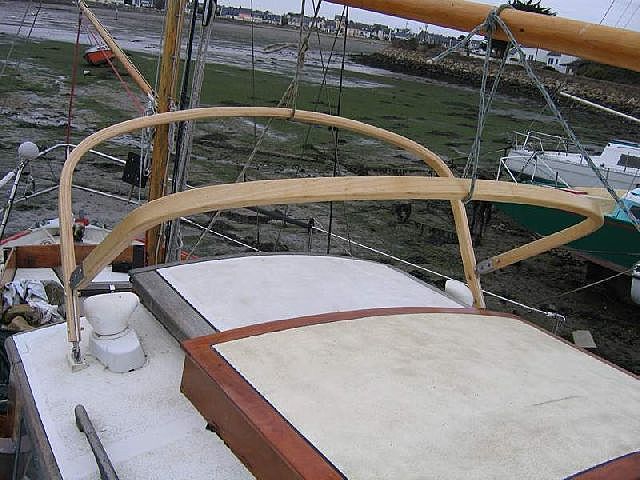

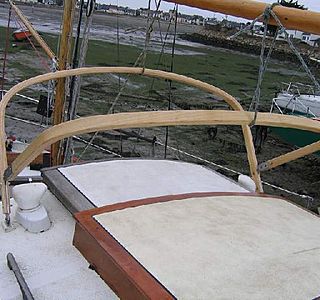

arceau en lamellé collé
