Plan / photo béquille First 24 QR

Bonjour à tous,

Comme indiqué dans le titre, je suis à la recherche d’infos sur les béquilles du first 24. J’ai écumé le forum en vain...

Par exemple, une ou deux photos de la béquille avec un mètre ruban déroulé à côté pourrait très bien faire l’affaire.
(Prendre suffisamment de recul permettrait de limiter les déformations optiques).

En retour, je propose de fournir un plan exploitable sur ce fil de message.

Merci d’avance pour votre aide !

L'équipage
#24#bequille#First#plan
christophe_crabeschristophe_crabes
10 août 2020
KerareKerare
11 août 2020

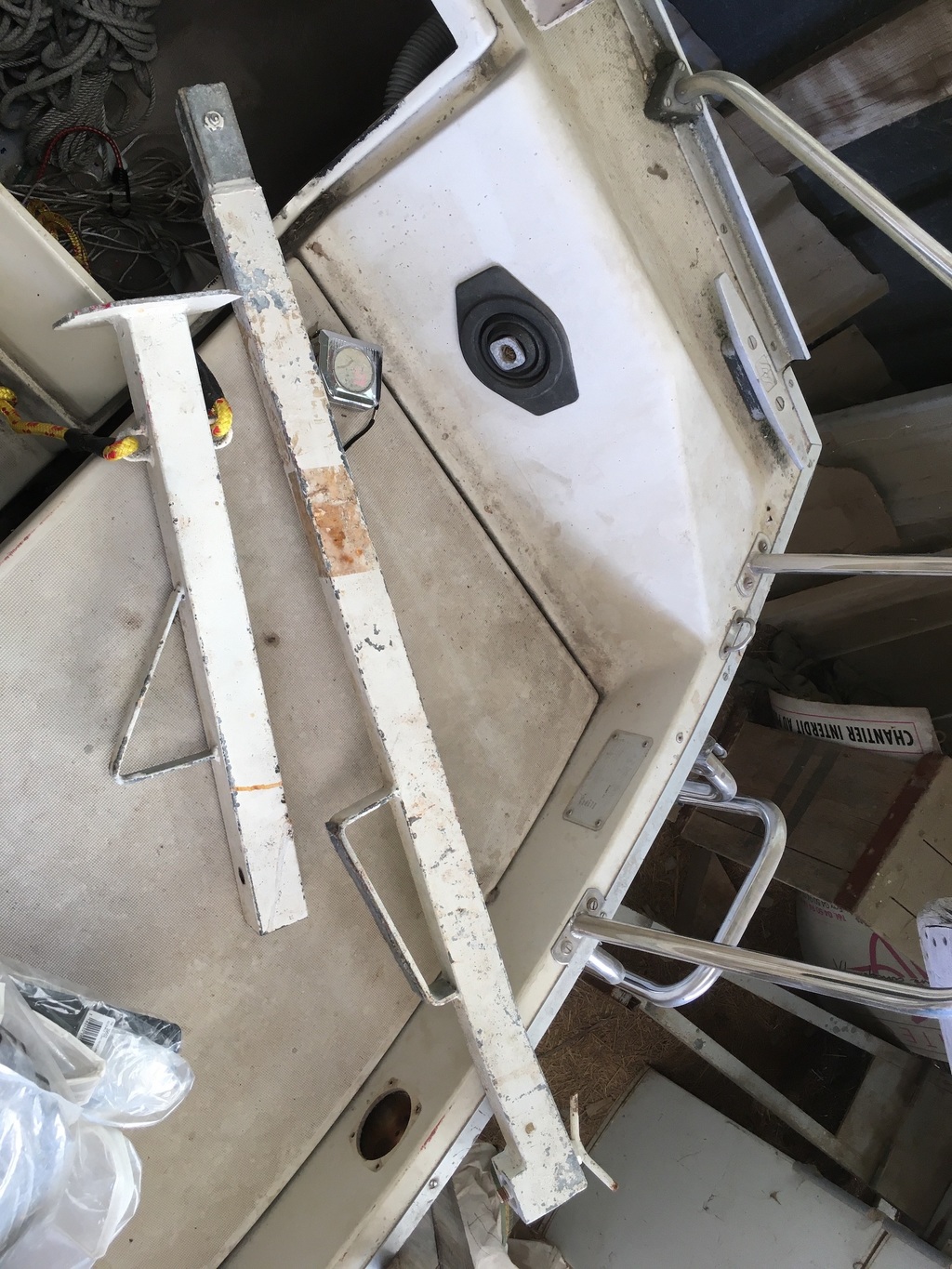

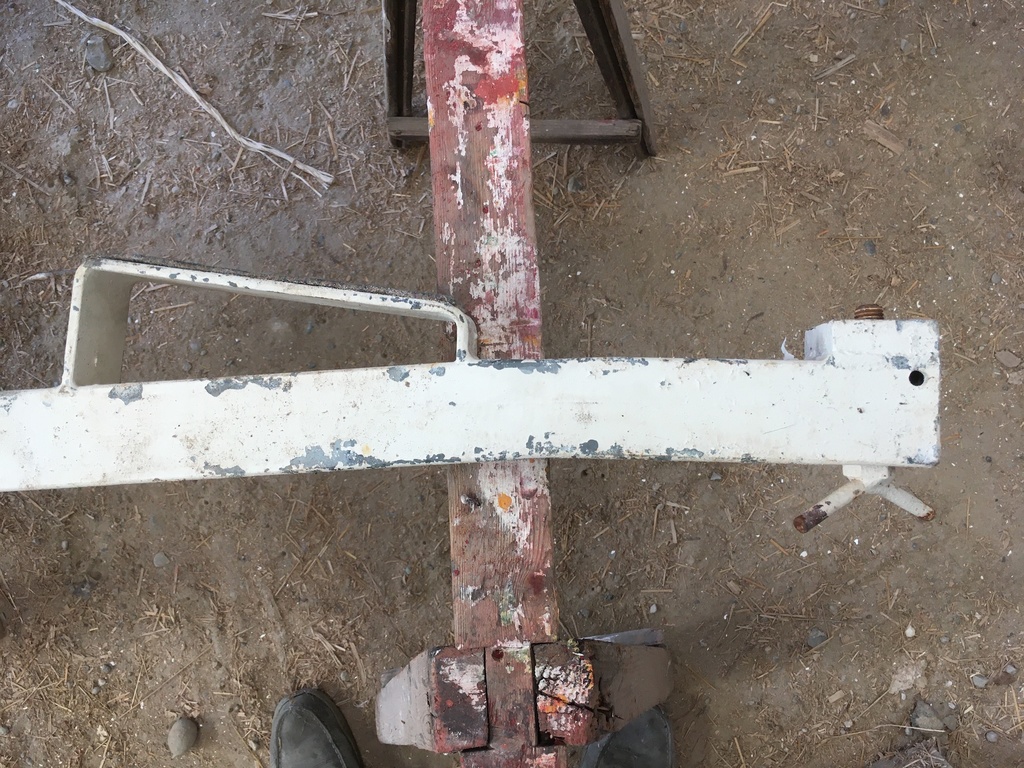

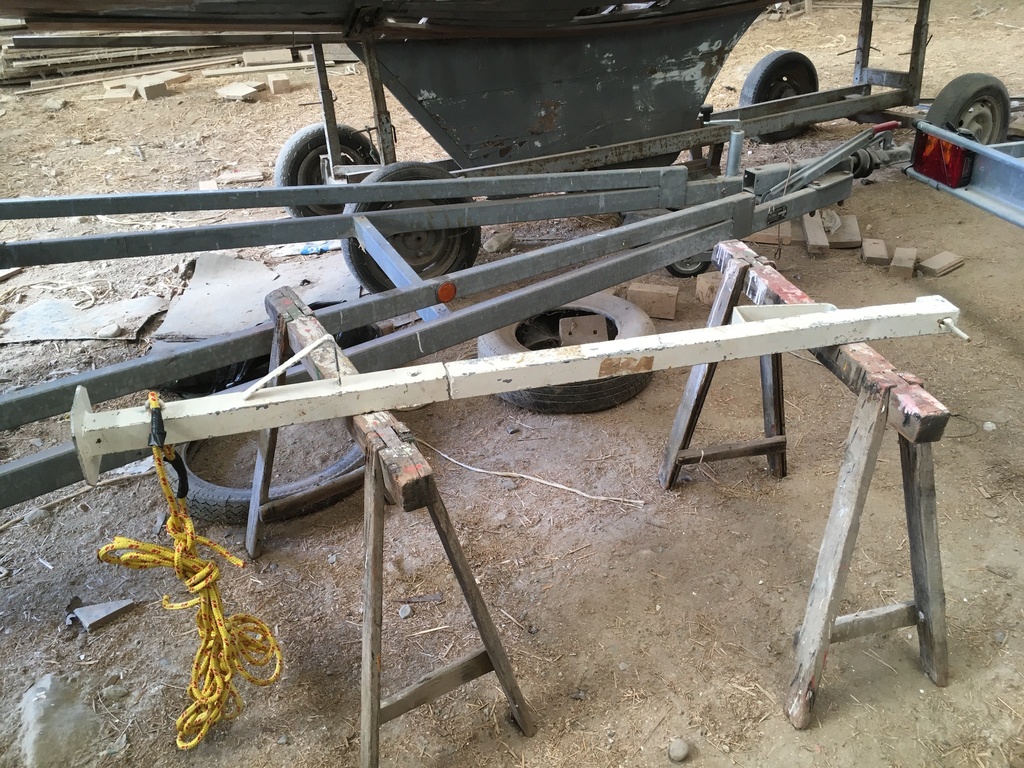

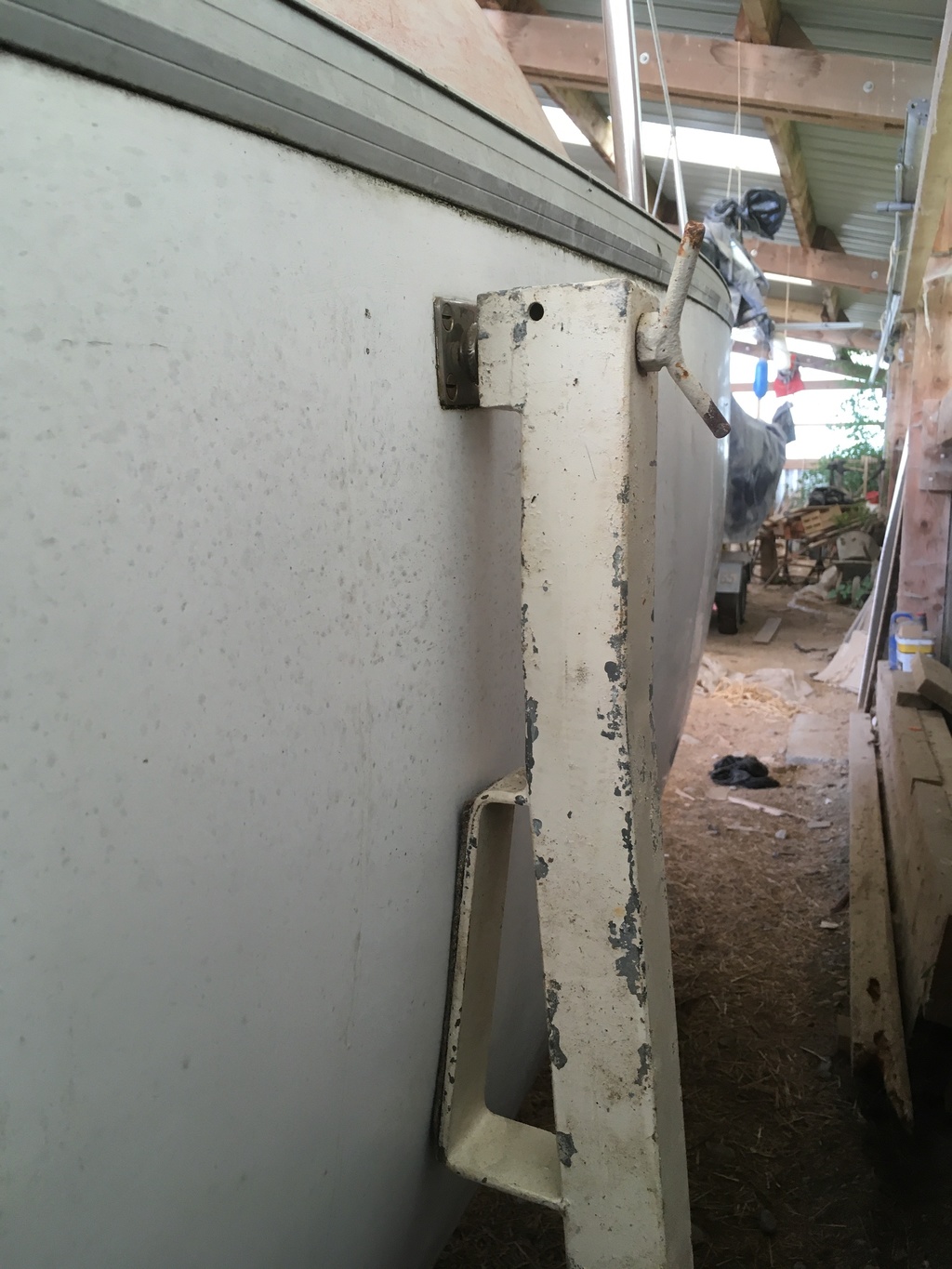

Voici quelques photos des béquilles d'ancien First 24.

La longueur entre le dessous du pieds et la vis de fixation sur la coque est de 1570 mm

christophe_crabeschristophe_crabes
11 août 2020

Merci beaucoup !

Par contre ça me parait carrément surdimensionné… Cela ressemble presque à un étai de chantier, qui lui peut encaisser 3 t facilement, quand la béquille n'encaissera jamais plus qu'une tonne !

Je joins un plan que je viens de réaliser avec une cotation sommaire (réaliser par le logiciel, il y a des simplifications à faire). Je pense que l'essentiel est la pour celui qui chercherait l'info…

J'essaierai de poster un plan des béquilles que je réaliserai dès que j'ai le temps faire ce bricolage !
Encore merci pour l'aide apportée et bon vent. :-)

FIRST24_FINOT-plan_bequille-v01.pdf
Mathurin Lemarin:Genial! Merci beaucoup a vous deux·le 20 août 2020 02:41
