Placement guindeau et choix du guindeau

Forum Symphonie donc ça doit être ça

Réponse sans expérience de guindeau de ma part, un guindeau ça fait du poids à l'avant et il vaut mieux s'en passer et bénéficier d' équipiers avec plein de qualités, jeunes et vaillants pour promener le vieux que je deviens...

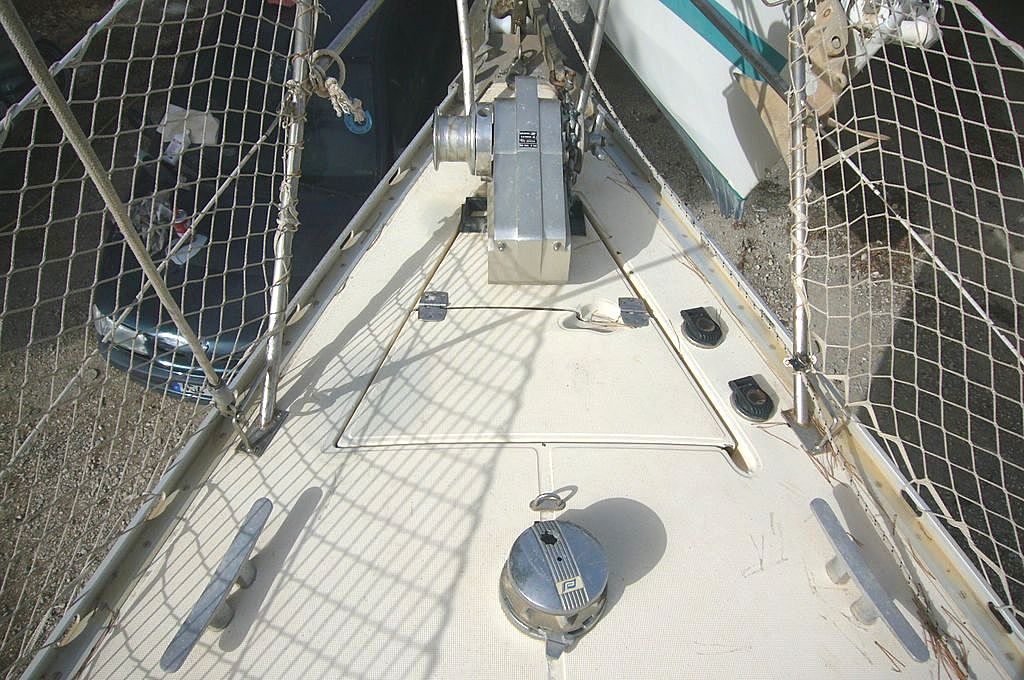

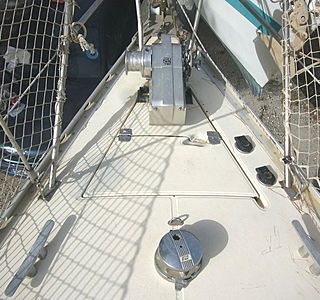

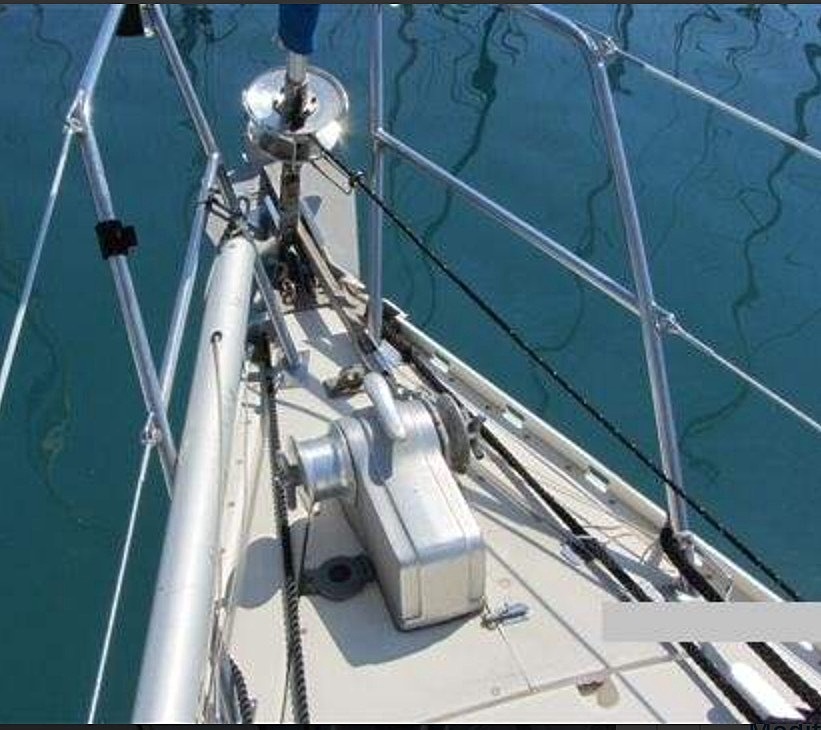

A part ça, vu sur un Symphonie bien équipé, que j'aurais pu acheter à l'époque, un guindeau fixé sur un bâti remplaçant le capot de le baille à mouillage. Pas de plan ni de photo dispo désolé, ça faisait un cheminement "classique" de la ligne de mouillage.
Si je comprends bien ton idée c'est de fixer ton guindeau sur la cloison AR de la baille mouillage. Nos Symphonie sont des coffre-forts mais pour réaliser ça, perso je renforcerais la structure un peu avec un bon b^ti stratifié repris contre la cloison et les bordés, à voir. Aussi, je ne vois pas trop bien le cheminement de la ligne de mouillage, peux tu poster un dessin correspondant à ce que tu projettes?
En tous cas je serai attentif à ton fil pour profiter du résultat le jour où j'y passerai moi aussi!! ;-)
Cdlt
JM

pour un axe hz, le barbotin doit être un peu plus haut que le davier pour que l'angle fait par la chaine soit un peu > 90°, et la chaine doit tomber au plus profond du puits à chaine.

oups .. je corrige, l'angle de la chaine doit être un peu <90°,
cad le barbotin un peu plus haut que l'horizontale

HELLY44
BONSOIR JEANMARCROCHE .JE SUIS ROSSIGNOL MAURICE
C EST ON CONNU A SAINTES?
J AI UN WESTERLEY CENTAUR 3 TONNES AVEC UN MOUILLAGE LOURD.J AI ACHETE UN GUINDEAU MANUEL D OCCASION ET INSTALLE SUR LE PONT A L AVANT DANS L AXE DE MA CHAINE.JE REMONTE L ANCRE SANS ME FATIGUER.J AI INSTALLE UNE CONTRE PLAQUE INOX SOUS MON PONT A L AIDE DES 4 BOULONS QUI FIXENT LE GUINDEAU .DIMENSION APPROXIMATIVE /:15 CM/50 CM
EPAISSEUR 2MM.LE GUINDEAU NE GENE PAS POUR LES MANOEUVRES.FACILE A REALISER.

sur le mien j'ai le guindeau (mécanique) au bord de la baille à mouillage et quand je remonte l'ancre la chaine se coince entre le pont et le barbotin ce qui fait que je suis obligé de me mettre dans le trou et d'une main bringuebaler tandis que l'autre main tire sur la chaine pour ne pas qu'elle s'entasse. Je vais changer ça .... un jour

Salut
Je partage mon expérience :

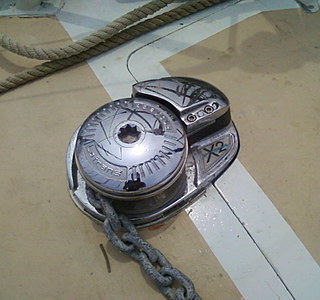

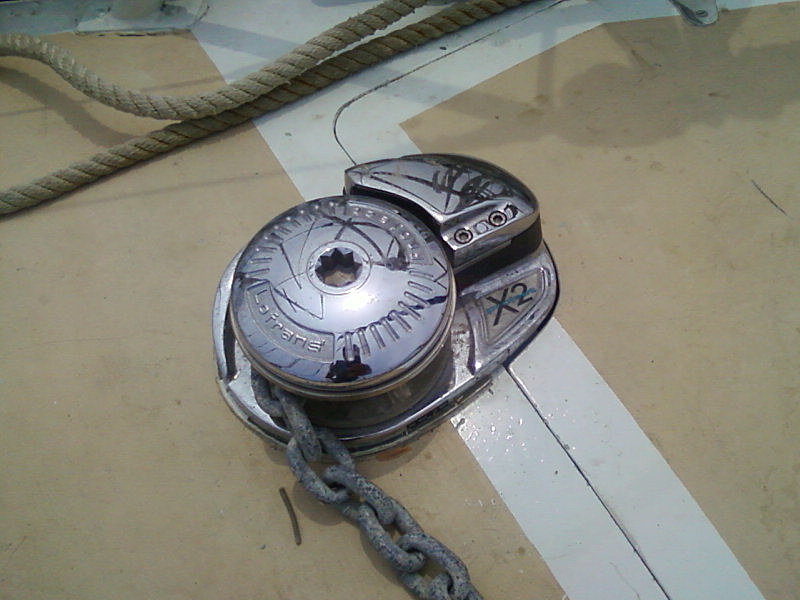

Bateau de 5,5 tonnes, guindeau vertical Lofran de 750 Watts, pour chaîne de 10 et Delta 16 kg. No problémo !
Le plus profond que j'ai mouillé : 16 m... soit, le plus lourd à la verticale 36 kg de chaine + 16 kg ancre = 52 kg.
Il faut toujours s'aider du moteur pour relever, en allant sur l'ancre, ça économise le guindeau... et toujours frapper l'a chaîne au taquet une fois mouillé !
J'ai préféré un guindeau vertical pour les raisons suivantes :
- Le moteur étant sous le pont, la guindeau est très discret sur le pont.
- Je ne pouvait l'installer qu'à l'arrière de la baille à mouillage, vue ma configuration... (voir photo)
- La remontée "manuelle" est très pratique avec une manivelle de winch (rapide et ininterrompue).
- La chaîne fait un demi tour autour du barbotin (contre un quart de tour avec un axe horizontal), ce qui permet d'avaler un maillon rapide (de jonction) qui n'a pas la forme d'un maillon de chaîne...
Sinon, j'ai pas très bien compris... Tu veux le mettre à l'intérieur de la baille à mouillage, et sur la cloison arrière ? Mais l'angle de la chaîne sera t-il bon ? La chaîne tombera t-elle au bon endroit ?

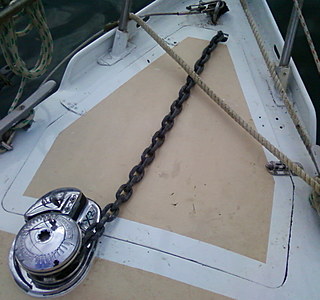

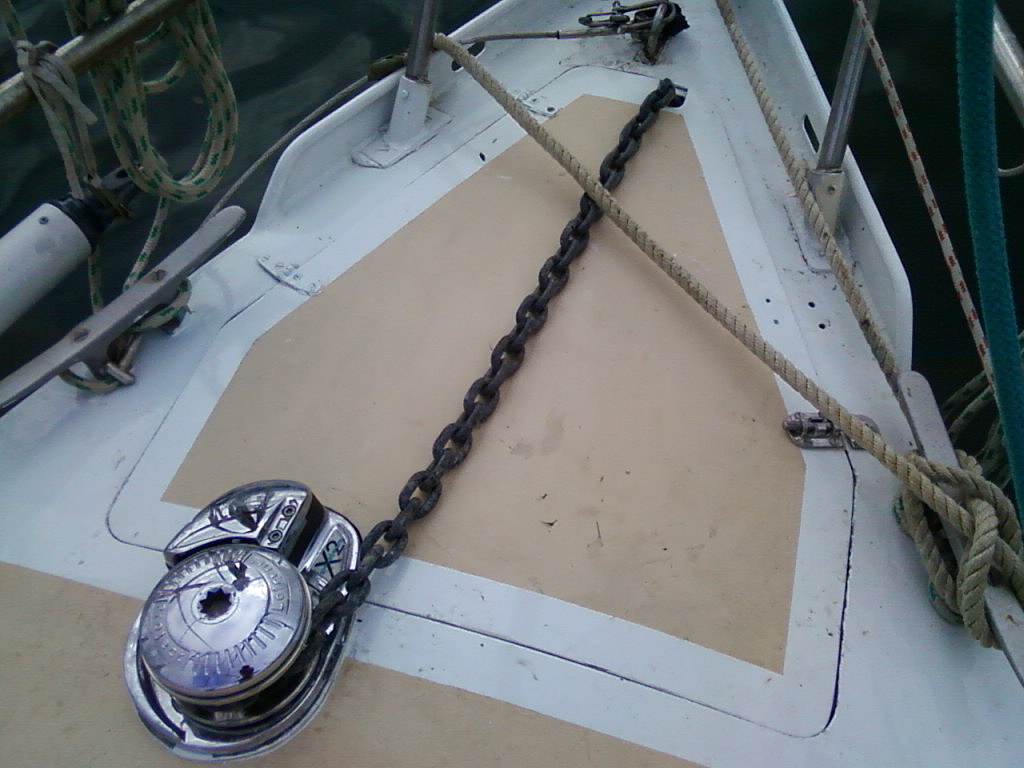

En ce qui me concerne, j'ai découpé le panneau (alu) de la baille à mouillage (voir photo), et, comme la chaîne ne tombe pas au bon endroit (la partie la plus profonde est sur l'avant), on est obligé d'aider la chaîne à se placer sur l'avant de la main gauche, pendant la remontée. Mais ce n'est pas un problème, un petit geste à faire tous les 1 m50...
Évidemment, sur la photo l'ancre est rangée, et le panneau est "ouvert" pendant les manoeuvres...

Merci spi33, bien compris

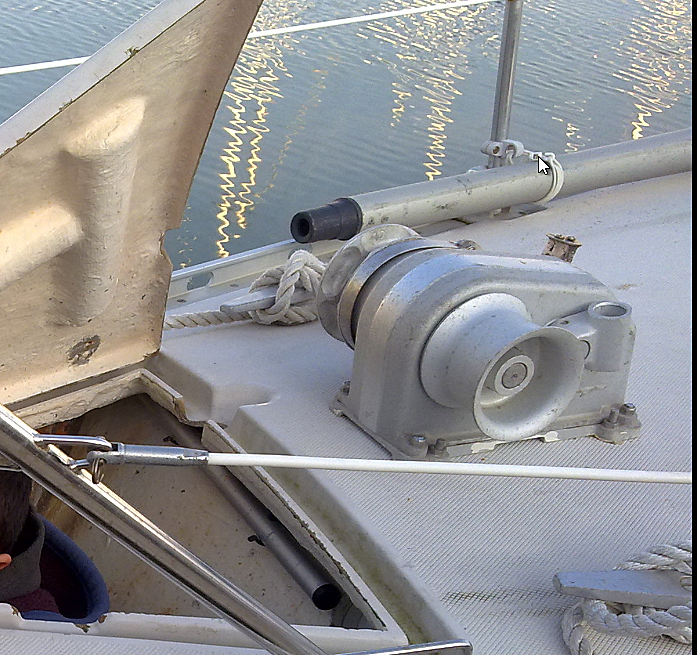

ça m'explique le pourquoi du montage que j'avais vu il y a qq années avec le bâti de guindeau venant en fait au-dessus de la baille à mouillage (c'est d'ailleurs le cas si je ne fais pas d'erreur pour le montage de baboujoli (avec une super découpe du panneau de baille pour pouvoir l'ouvrir?)
Cdlt
JM

Meilleurs voeux à tous.
Un guindeau est essentiel, essayez de remonter seul 30 mètres de chaine avec 25 noeuds dans le nez ... L'argument du poids ne tient pas , j'ai 55 m de chaine de 8 et une kobra de 16 kg sur un attalia et je n'enfourne pas plus qu'un autre. Pour être complet je dirai même que j'envisage de passer à 50 m de 10, en Med les coups de vent sont sournois, et je garderai dans une place plus centrale l'ancre plate de 12 kg que j'empennelle par mauvais temps. Quant à la position du guindeau sur ou sous le pont, pour moi c'est "sur" pour envoyer un équipier en tête de mat, pour raidir la pendille au port ou autre....
So Long

Salut, j'interviens tres en retard sur cette discution mais si ca peux servir....

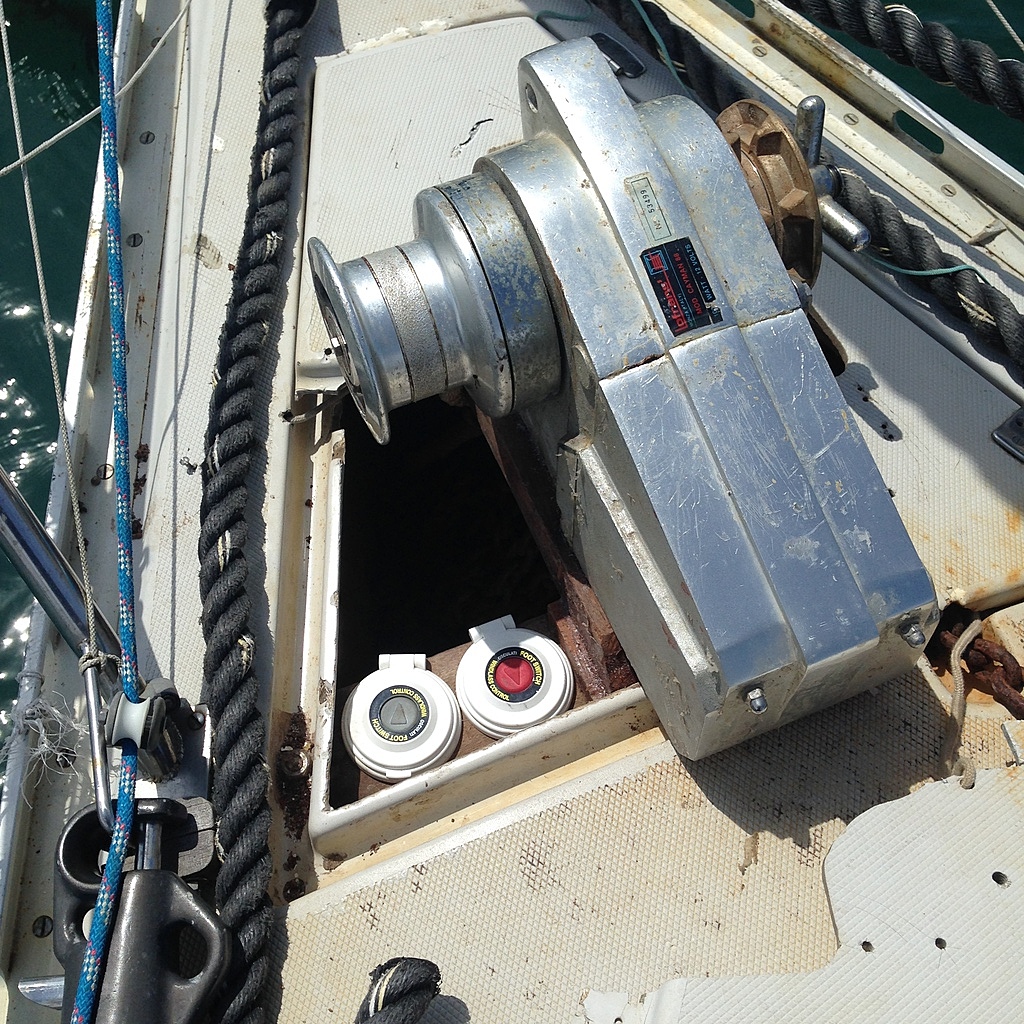

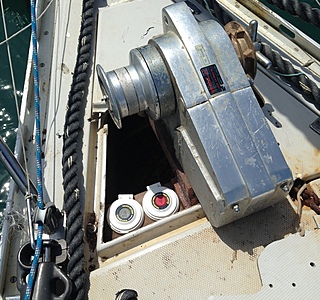

J'ai monté mon guindeau manuel dans la baille a mouillage sur la cloison de la piaule avec une grande contre plaque inox....
On doit enlever le linguet qui empêche la chaine de surpatter pour que ça fonctionns dans cette position, donc ça surpatte...
Je sais pas encore si je bricole une patte ou si je met le guindeau sur le pont.

tu veux peut être dire "plus en avant" ? :heu:
comment est renforcé le capot de la baille ?

merci

Le pied de chandelier absent est refait en inox. ( je suis pas équipé pour l'alu). Les chandeliers sont redressés. On repose tout ça demain. Ensuite c'est le guindeau.
Je vais essayer de faire une patte pour remplacer le linguet. On vera bien, le but étant de diminuer la liste de travaux imense à faire d'ici le printemps

Bonjour,
Je tombe sur ton message de l'époque ou tu as installé ton guindeau, tu parle de la marque Orange Marine peux tu me dire ton retour sur le matériel?
A+Philippe
