Pilote EV200 lin Raymarine sur MELODY

Bonjour à tous
Je suis à la recherche d'infos pour l'implantation du verin lineaire mécanique T1
sur Jeanneau MELODY
Quel bras de mêche?
Quel montage serrage ou clavette?
longueur de bras de levier?
Une photo de votre montage serait appréciée
Merci à tous
Michel

L'équipage
#Melody
MichelB33MichelB33
09 nov. 2022
Olivier_CyCOlivier_CyC
12 déc. 2022

Bonjour,

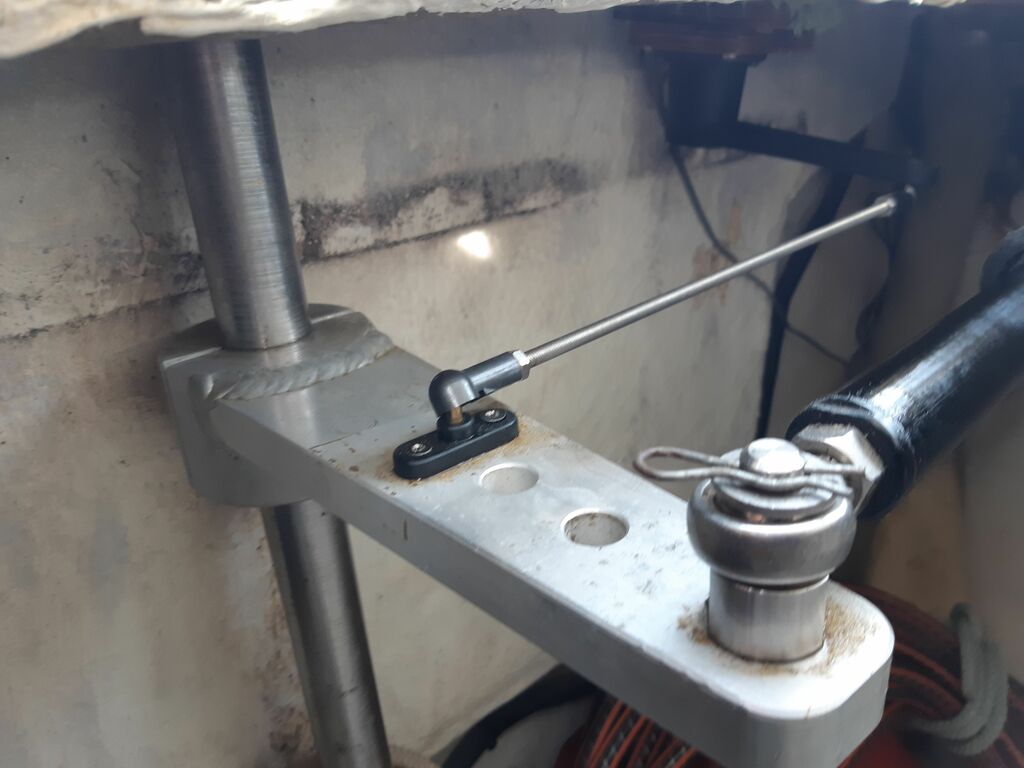

sur mon Melody, j'ai monté un bras de mèche en alu fixé par serrage, ayant une longueur de bras de 250mm

SAILORFRED:Salut Olivier, pourrais tu mettre d'autres photos de ton installation ?Notamment la partie basse de la mèche. Je me demande si tu as installer un joint tournant ou autre pour l'étanchéité. Sinon, es-tu satisfais du pilote dans toutes les conditions ? ça donne quoi au portant avec de la mer ?Merci à toi ,·le 19 fév. 10:28
Olivier_CyC:Bonjour Fred, je n'ai pas de joint tournant sur le bras de mèche, juste un bout de tuyau pris sur le tube de jaumière (j'essaierai de t'envoyer une photo). Pour ce qui est du comportement au portant, le gyro aide bien lorsqu'il y a de la mer (Raymarine SPX10), rien à voir avec le TP30 que j'avais auparavant (qui décrochait également au près serré...). ·le 19 fév. 15:40
Ajouter un commentairePublier
bimakbimak
12 déc. 2022

J'y réfléchis toujours pour le nôtre, mais ce qui m'embête c'est de condamner ou presque le coffre AR. Je vais suivre avec intérêt. Bonne soirée

MichelB33MichelB33
22 fév. 2024

Fraichement installé bras de mèche vetus en diam 40 acheté chez Tyboat
Attention Le bras Vetus en diam 40 ne fait que 200 mm et pas 250 mm
Il m'a fallu le modifier
Suite de l'installation et quelques photos en avril

SAILORFRED:Curieux, car la mèche est de diamètre 38mm normalement·le 22 fév. 10:10
MichelB33:effectivement mais 40 pour 38 ça le fait pour l'instant elle est juste présentéequand ce sera le montage définitif je ferai des pointages juste le cône du foret sur la mèche pour recevoir les cônes des deux vis pointeaux chcCa devrait suffire pour l'anti rotationA suivre...·le 22 fév. 11:19
Ajouter un commentairePublier
MichelB33MichelB33
02 mai 2024

Apres tergiversations, j'ai opté pour la mise en place à l'horizontale du vérin et la réalisation d'un support bois monobloc afin d'assurer les bonnes positions relatives de la mèche du vérin et du capteur d'angle de barre.
Ce support est calé :
sur tribord par la coque
sur bâbord dans l'angle retour du cockpit
Il est fixé par 4 tirants diamètre 10 repris sur la cloison de fond de la cabine arrière
et plus anecdotiquement par des vis sur le fond du cockpit ( le composite n'est pas très épais à cet endroit).
Maintenant que tout est réglé au laser de chantier, l'ai déposé le tout pour le renforcer ( colle + vis + startification avant remontage final

jerome1966:Ton montage est beaucoup trop léger et compliquer...au premier cout de mer ton vérin va tout arracher. il faut stratifier une tres grosse contre plaque sur la jupe arrière et enlever se caisson' bricolou' en bois de iles.Il n'y aucune nesecite que ton vérin soit perpendiculaire au borde.Comme pour le capteur d'angle pourquoi avoir fait une équerre le mien est au plafond et pas dans l'axe.Le bras de mèche doit être horizontal mais pas nécessairement perpendiculaire a la jupe AR.... il faut simplement que la course du verin soie équilibré par rapport au point milieu·le 04 mai 09:15
MichelB33:Merci Jérôme, aurais tu une photo de ton montage?·le 05 mai 18:28
jerome1966:Si tu cherche sur le site jais poster mes photo plusieurs fois....·le 05 mai 19:03
Ajouter un commentairePublier
LeMokoLeMoko
05 mai 2024

Bonjour Michel

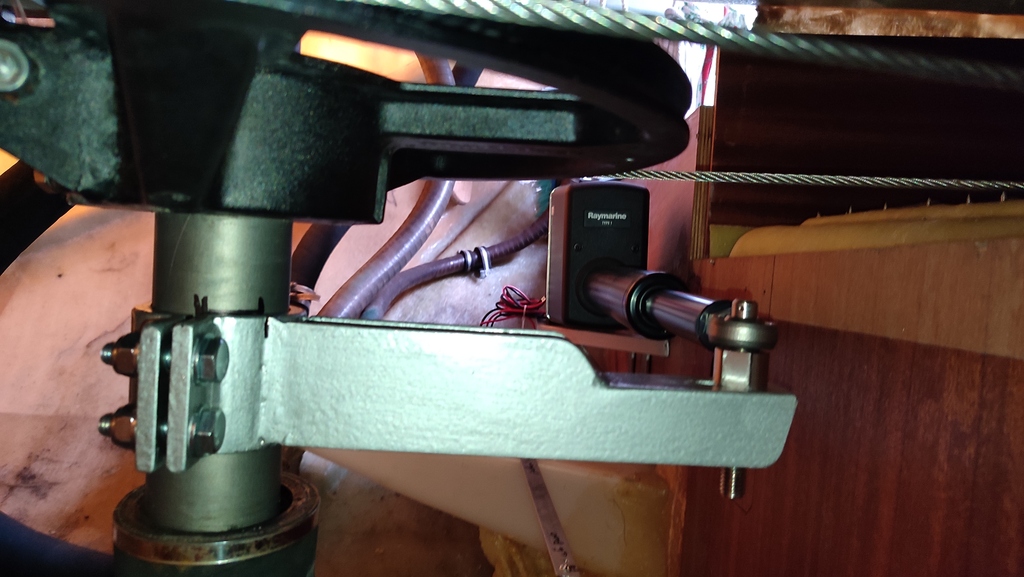

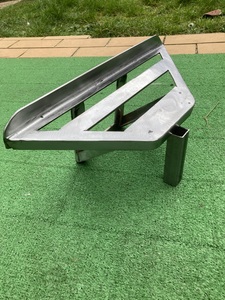

Même avis que Jerome ton support de vérin me parait faible, j'ai justement fais l 'installation sur le mien il y a 1 mois. Pour le support de vérin j'ai doublé la cloison sur +/- 60 cm² avec fixation par 6 vis M8 au travers de la cloison. Voir photo du bras et support de vérin, et une vue d'ensemble pas trés parlante.

MichelB33:Bonjour LeMoko, Effectivement tu as une cloison forte à proximité de l'axe du vérin et ça aideEffectivement comme Jérome le propose je ne suis pas obligé de mettre le vérin perpendiculaire à l'axe du canot mais en le décalant tant soit peu, je ne place plus le capteur d'angle de barre qui vient ramponner dans ma cloison de cockpit. le caisson arrière du Melody est chiant pour ça, les cloisons fortes sont loin.J'avais imaginé au début coller un support à la strate du flanc bord mais ça ne me plaisait pas car je cherchais désespérément une butée positive pour résister aux efforts de traction.Je vais poursuivre dans la direction que j'ai choisi et comme je l'ai écrit je vais renforcer tout ça.Merci de vos avisA suivre ...·le 06 mai 10:01
LeMoko:Nous sommes sur la même dispo, dans ton montage c'est la partie en CP "support vérin" qui me parait juste un peu léger , perso je resterais sur le même principe mais je renforcerais ou ferais le support plus costaud dans la mesure ou il aura aussi pour fonction de reporter les efforts sur la cloison blanche.·le 06 mai 12:49
SAILORFRED:Ça c'est pas un Melody .... Ou alors je suis aveugle !·le 12 mai 12:43
MichelB33:non ça doit être son Bavaria 37 c'est plus facile que sur Melody. Renfort de ma structure bois en cours, Photos à suivre ...·le 13 mai 09:29
LeMoko:Oui c'est mon Bavaria 37 sur les photos·le 16 mai 11:12
Ajouter un commentairePublier
MichelB33MichelB33
31 juil. 2024

Première utilisation en juillet (AR DZ St Jean de Luz)
j'ai eu le problème de glissement du bras sur la mèche car je suis parti sans réaliser les pointages anti rotation prévus !!
La structure quand à elle n'a pas bougé, c'est plutôt bon signe.
Allez fin du sujet.

MichelB33MichelB33
31 juil. 2024

deux photos du montage final et en particulier l'appui arrière qui transmet les efforts de poussée sur la coque

LeMoko:J'aime bien la structure en bois, J'ai aussi eu un glissement sur la mèche par manque de serrage, quid de faire pointage anti rotation !! Finalement après resserrage cela va bien j'avais quand même des repères donc le positionnement reste simple. Maintenant nous sommes vraiment trois à bord.... ·le 31 juil. 10:49
Ajouter un commentairePublier
