Pilote Autohelm st4000 ne fonctionne pas

Bonjour,
quelques questions à se poser:
1 Quelle tension à l'entrée du boitier de commande (ou aux fils d'arrivée)
2 Quelle tension en sortie de boitier vers la prise de cockpit en mode standby et +/-10 ?
3 Quelle tension aux bornes de la prise de cockpit en mode stanby et +/-10?
4 Si vérin en direct sur 12v, est-il actif?

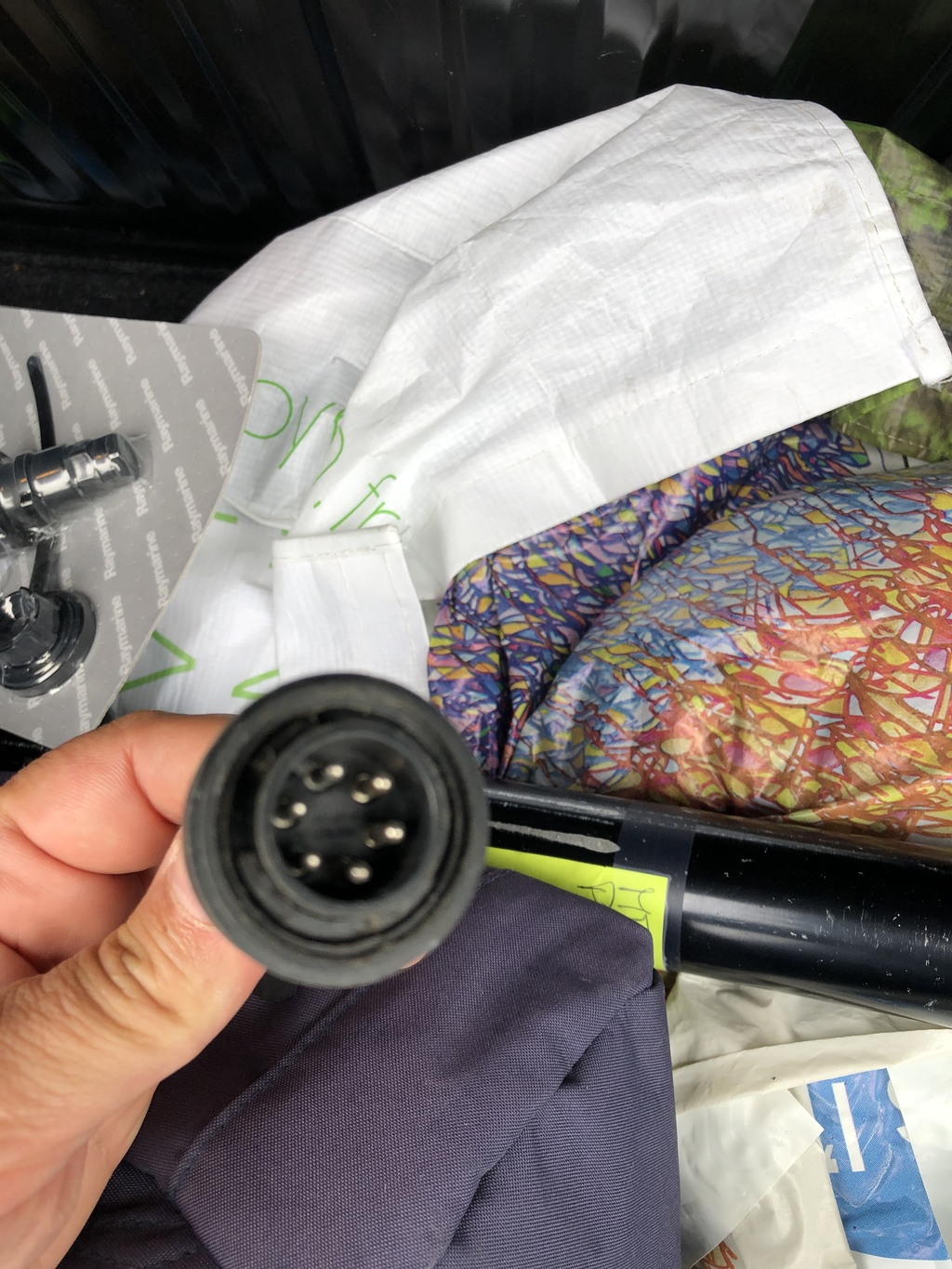

Pour la connectique la ronde ressemble à une prise Simrad. Tu peux facilement récupérer les plans de câblage des prises sur le net.

bonsoir , le câble électrique sur le vérin a combien de fil trois ou plus?

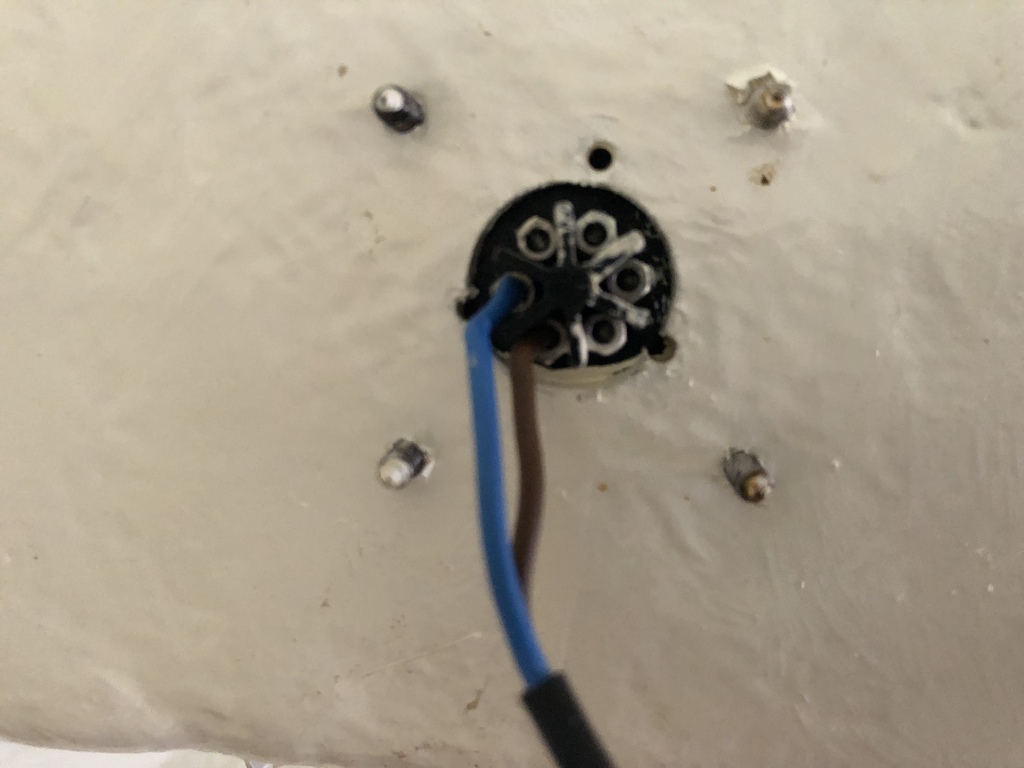

sur ton bateau c'est la prise trois fils comme la deuxième photo ?

Bonsoir
Uniquement 2 fils , sur la prise du bateau et également sur le vérin

Le vérin c'est juste un moteur (avec un déducteur et une vis sans fin) alimenté avec 2 fils, le contrôleur inverse la polarité pour le faire tourner dans l'autre sens.

je viens de vérifier sur un st 2000que j'ai a la maison il y a que deux fils il faut vérifier que la pris male sur le vérin ou les fils sont branchés sont bien les mène broche sur le bateau qui corresponde. si non j'ai le ST 4000 sur mon voilier a la rochelle mais avec la prise trois broches

On a mis les 2 fils sur les mêmes broches que l ancien vérin ( qui avait la même prise ronde à broches )

Merci pour les commentaires. Malheureusement je n ai pas de testeur pour vérifier la tension.
Je vais essayer de suivre le câble dans le bateau pour voir si le souci viendrait de la

Bonjour,
Le manuel d'atelier pourra peut être vous aider

Bonjour

Merci pour l aide.
Mais j ai finalement trouvé le problème qui venait , non pas du pilote, mais de la girouette ...
Ma girouette ne fonctionnait plus et en la réparant le pilote s est mis à remar cher ;)
