pignons de barre

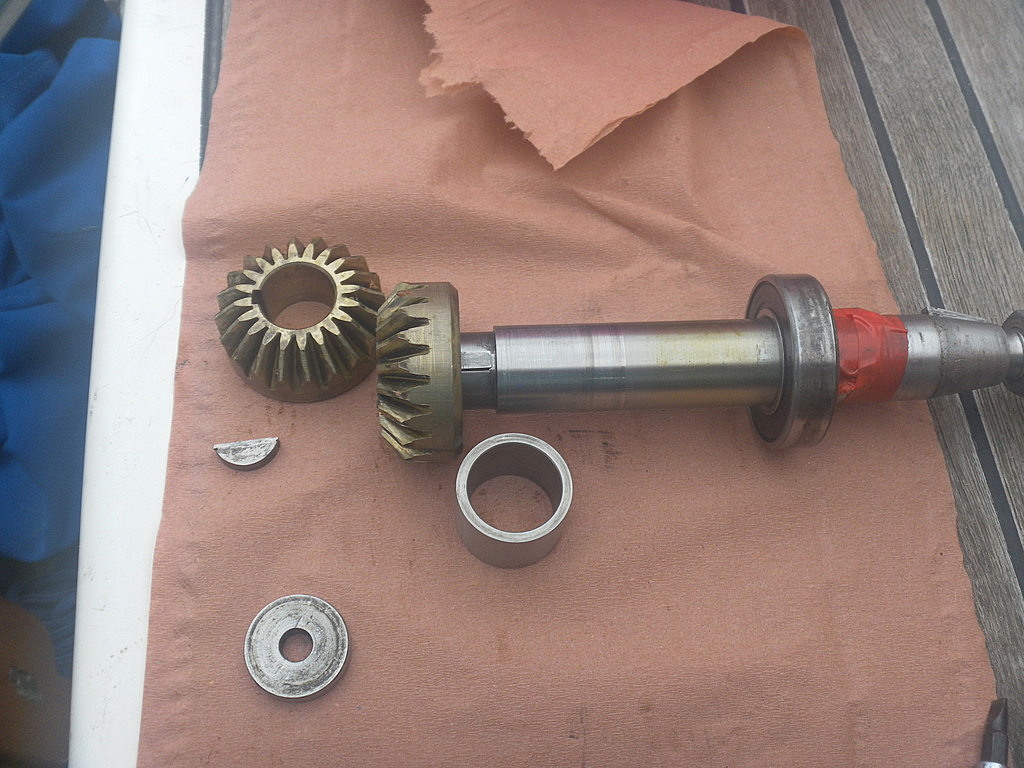

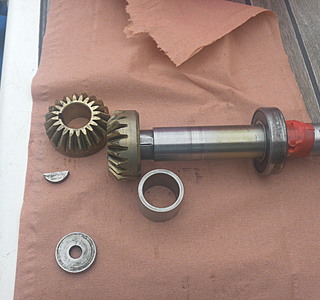

avec la photo

Généralement, pour les productions en petite série, comme les mécanisme de barre, on s'amuse pas à produire des pièces spécifiques (trop cher, tu en as eu la démonstration), mais plutôt on utilise des pièces standard. Tes pignons doivent donc se trouver au catalogue d'un fournisseur de mécanique générale (cela ne veut pas dire que ce sera bon marché !). D'autre part, dans un couple conique, il est possible de diminuer le jeu entre les pignons en intercalant des cales d'épaisseur entre les pignons et leur butée. Cela a pour effet de les rapprocher, et donc de diminuer le jeu. Il faut mettre une cale de même épaisseur sous chaque pignon, pour respecter la convergence.

shop.hpceurope.com[...]nce.asp

Tes arbres ont l'air en inox, donc à priori pas de danger. Cependant, avant d'engager trop de frais, je tenterais un réglage avec des cales. Je ne vois pas très bien le pignon qui est resté sur l'arbre, mais l'autre, à plat, semble dans un état correct. Il faut garder à l'esprit que tu risques d'avoir à usiner tes pignons neufs (diamètre d'arbre, clavetage...) et que tu seras de toute façon obligé de procéder au réglage évoqué plus haut.
