Pied de mat Evasion 25 et démâtage

Bonjour à tous. Mon pied de mât s'est fendu ! Quelqu'un peut-il me dire où je peux trouver un pied de mât d'Evasion 25 ou au moins une photo. Je voudrais savoir comment cela travaille à cet endroit. Si quelqu'un sait.
Merci

L'équipage
06 mai 2017
06 mai 2017

ce n'est rien du tout à fabriquer en laminé ,ce sera plus solide que de l'alpax ,profites en pour faire des jumelles
alain

06 mai 2017

Le pied de mat du 25 comporte comme souvent une partie femelle fixée sur le mat ,une mâle sur le pont au dessus d'une entretoise (la partie plane d'en bas )
MAIS . Le plan de joint entre la partie mat et celle qui rentre dedans fixée sur la pont au dessus de la semelle et en forme de banane ,comme on le voit sous ta peinture écaillée .
Rassure toi il n'y a rien d'anormal sur ton bateau .
No stess team.

12 mai 2017

Merci à vous . C'est super !!

13 mai 2017

Je reviens pour vous signaler que si j'ai répondu tard c'est parce que je faisais une mauvaise manip qui me privais de voir vos réponses...à mes dépends. Je me permet de te demander , Dofin, si le montage a été utilisé sur plusieurs bateaux de l'époque et aussi s' il nécessite forcément un démâtage vertical ou si un basculement sur sa base est possible? Car en fait j'avais tout préparé pour le faire en solo mais n'est pas pu à cause / grâce à la houle. Cdt

13 mai 2017

Bsr,je n ai pas ce montage(charnière en inox) sur mon évasion de1979.Bon vent

13 mai 2017

Ce n'est pas d'origine, c'est moi qui l'ai posé en guise de jumelle

13 mai 2017

J'ai vu ce montage plusieurs fois ,pour moi c'est le standard ,ce qui ne veut pas dire que cela ait pu évoluer .
Mais pour démater sans grue ,il faut des vraies jumelles ;-)
Deux plaques de part et d'autre des cotés du mat avec un axe traversant.+ tangon sur l'avant et un brêlage pour pas que ça tombe d'un coup . Ce n'est pas un mat de dériveur ,c'est quand même assez lourd,il faut faire attention .
De plus le pied du mat ne doit pas être a 90 degré ,sinon il ne bascule pas sur sa base .

13 mai 2017

Que veux-tu dire quand tu dis : pas à 90°..?

13 mai 2017

Par rapport a l'axe du mat ,en vertical . Si le pied ,la base du mat est coupée a 90 degrés de cet axe ,avec une tige , boulon traversant les jumelles + le mat cela ne pivotera pas . Soit le pied est légèrement en biseau adapté sur un socle incliné , ,soit le trou des jumelles sera ovalisé vers le haut pour permettre un dégagement .

13 mai 201713 mai 2017

Bonsoir, j'avais eu un problème à régler, un peu similaire, sauf qu'en ce qui me concerne, c'était d'adapter un nouveau mât, sans ce "pied" de mât. J'en avais fait un en bois, et donné ce gabarit à un fondeur local, qui m'avait fait la copie conforme en alu, pour pas cher.
Là, c'est plus simple, puisque tu a le modèle.

13 mai 2017

C'est bien ce que je redoutais.! Merci :pouce: :pouce:

13 mai 2017

Tamarin si d'aventure tu déposse ton mat avec une grue munie d'un peson ou que tu peux me communiquer le poids de ce gréement ou du mat tout seul ,je serais très intéressé .
Je suis actuellement dans des calculs de poids de mats et ce modèle entre dans une de mes comparaisons ,au cas ou .

21 mai 2017

J'y penserais, promis :-)

26 mars 2023

Tamarin,
J'ai le même problème sur mon Evasion 25. Peux-tu me dire comment tu as résolu et ou tu as trouvé la pièce ?

27 mars 2023

Salut Drmanu49
En fait , il n'y avais pas de problème. Il y a une pièce fixée au mât, une autre fixée sur le roof et une intermédiaire en forme de banane ou plutôt plate à la base et convexe au dessus qui vient épouser la forme concave côté mât.
C'était la peinture qui s'est effritée qui à fait croire à une rupture. Mais si tu veux démâter il fait bien soulever le mât verticalement et non le faire basculer au risque de gros dégâts.
J'espère que celà répond à ta question
JP

04 avr. 2023

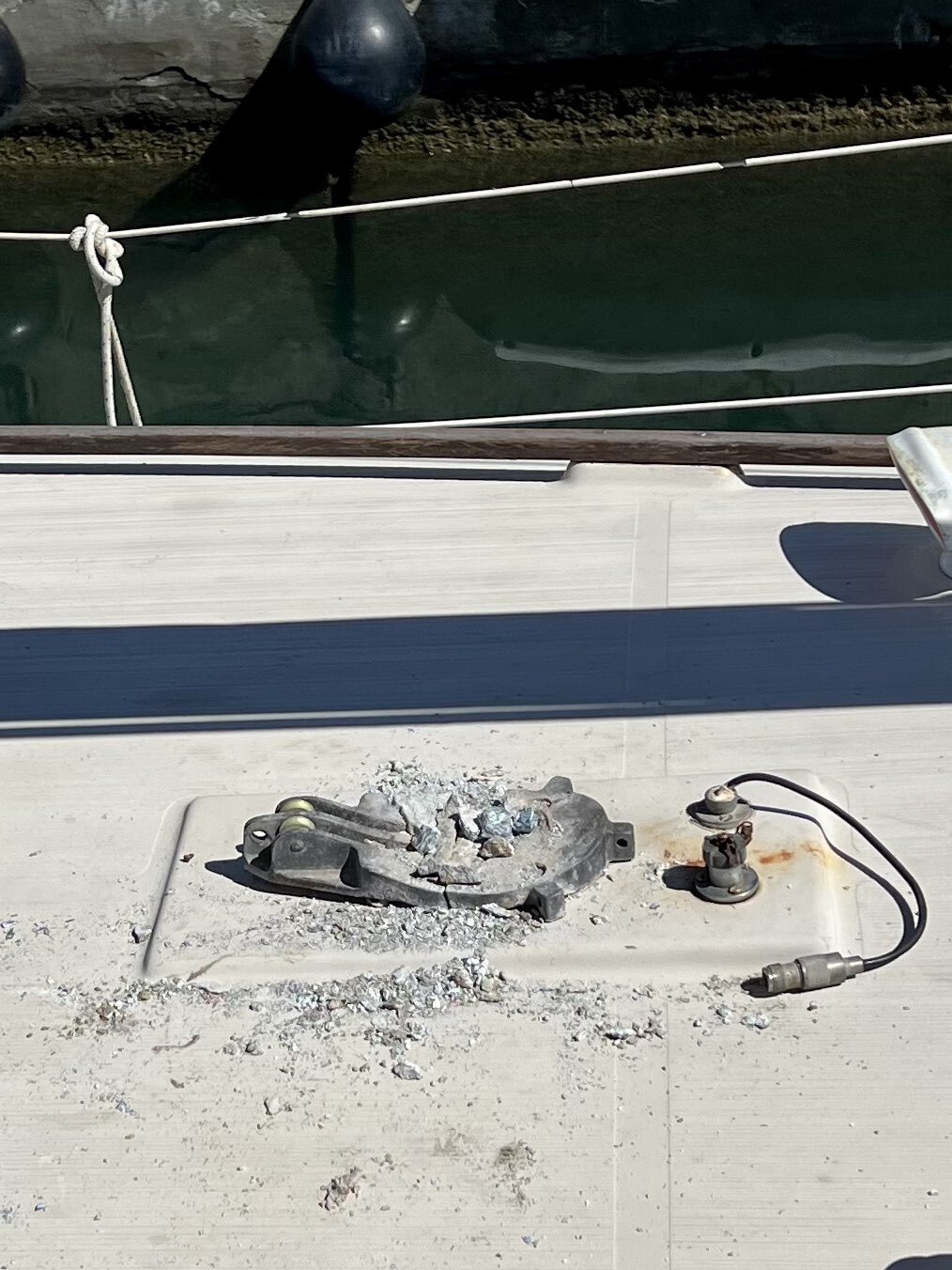

J'ai démâté et l'embase est morte, elle part en morceaux. As-tu une idée pour retrouver la même ou une autre de remplacement ?
Merci JP

04 avr. 2023

Tu fais un moule et tu refais en résine/tissu ?

04 avr. 2023

Désolé, je ne sais pas. La mienne ne ressemble pas du tout à ta photo. Tu dois sûrement pouvoir trouver quelque chose à adapter je pense.

04 avr. 2023

Pas possible elle est en morceaux et il en manque une bonne partie.

04 avr. 2023

Oui, j'ai déjà des idées avec des plaques d'alu grosse section assemblées.

04 avr. 2023

quelle marque le mât ?

04 avr. 2023

Ermat

04 avr. 2023

je sais pas où tu te trouves, mais ceux-là peuvent peut-être t'aider:
www.technique-greement.com[...]/

05 avr. 2023

Merci Jean-Christophe, je vais regarder.

20 oct. 2024

Hi Drmanu49.
Could you solve the problem?
I have a evasión 25 with the same problem.
Did you find a place where I can buy a pie de mat?
My mail: joostdejager68@gmail.com
Thanks!

20 oct. 2024

Hi Joost,
I made my own with an aluminum plate which I cut to fit the mast sole.
with small rectangles to fit inside the groove.

20 oct. 2024

Thanks for your quick respons!
Do you have a photo of your invention?

20 oct. 2024

Thanks for your quick respons!
Do you have a photo of your invention?

20 oct. 2024

Hi Tamarin.
I have the same problem.
Did you find a place where I can buy a new pied de mat for my evasión 25?
My mail: joostdejager68@gmail.com
Thanks !
Joost

20 oct. 202420 oct. 2024

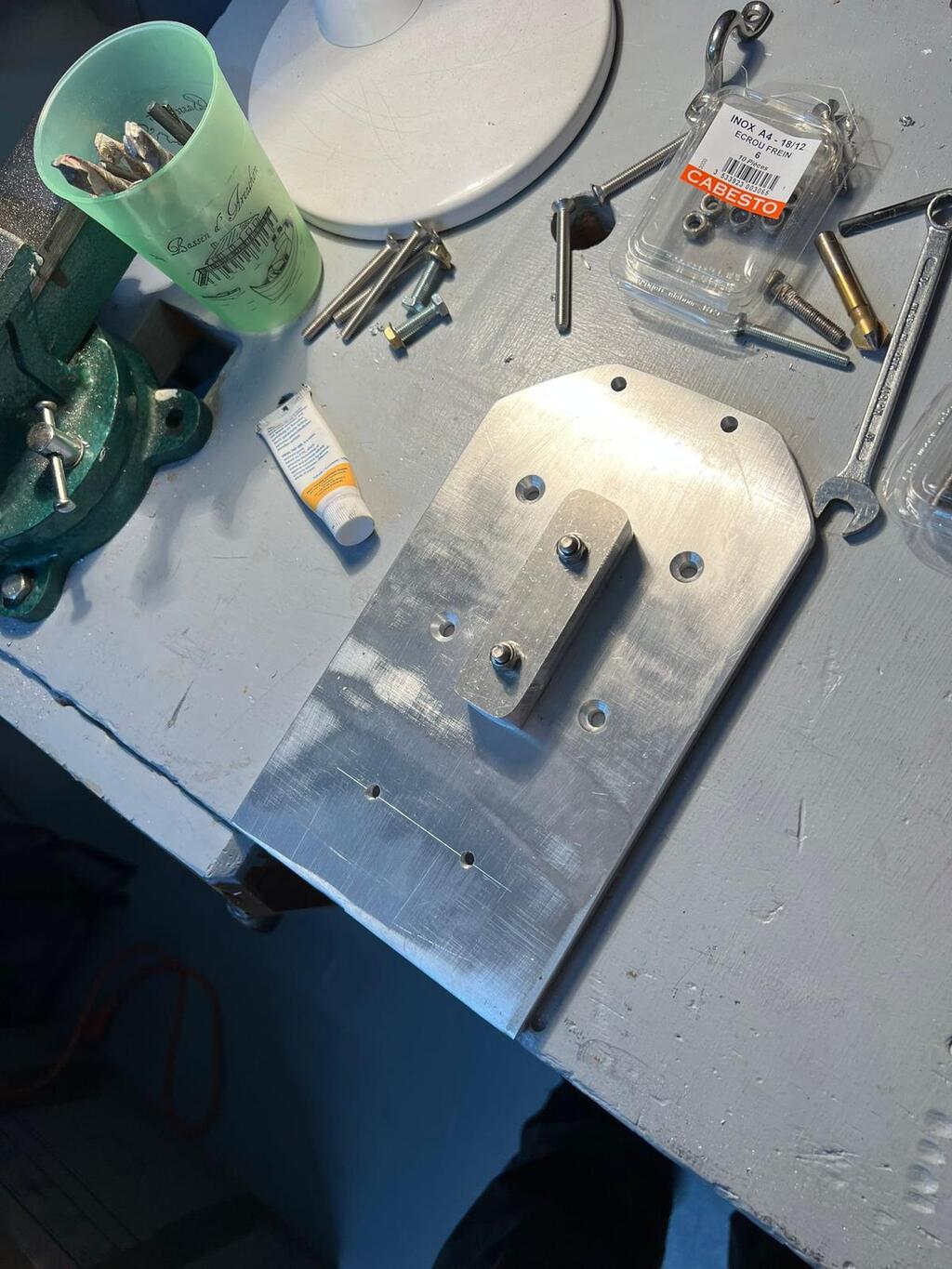

Here you are. I also filed the mast sole to make it flatter.

20 oct. 2024

Wauw! Work of art.
Very helpfull! Thanks a lot.
Salut!

21 oct. 2024

Bonjour Drmanu49
J'ai aussi le même problème à la base du bâton, je voulais vous demander, laisseriez-vous la base du prana du bâton de cette façon, comment le bâton aura-t-il un mouvement ?
Vous avez plus de photos du bâton et de la nouvelle base assemblée, j'aimerais aussi voir des photos
salutations et merci mon pote

21 oct. 2024

Je ne comprends rien à ce message. Traduction automatique ?

21 oct. 2024

Si
Perdone

26 oct. 2024

Hola buenas
Perdone podría poner más fotos del palo con su base
Gracias y perdone por traducción

27 oct. 2024

Lo siento, pero no o tengo otras imágenes y vendí mi barco.

26 nov. 2024

Hola Diego.
Eso va a ser mi solucion. Tambien porque quiero poder bajar mi mastil solo.
Compré la placa en Wallapop por 50 € y el resto me van a soldar.
Si lo tengo hecho pongo más fotos.
Saludos

26 nov. 2024

Hola niña
gracias me gustaria mas fotos del soporte
y que quiere decir el plato en walapop
saludos

Bonjour ma fille
Merci, j'aimerais plus de photos du support
Et que signifie l’assiette dans Walapop ?
