Photo du boîtier électrique face avant Yanmar 3ym20

Bonjour à tous,

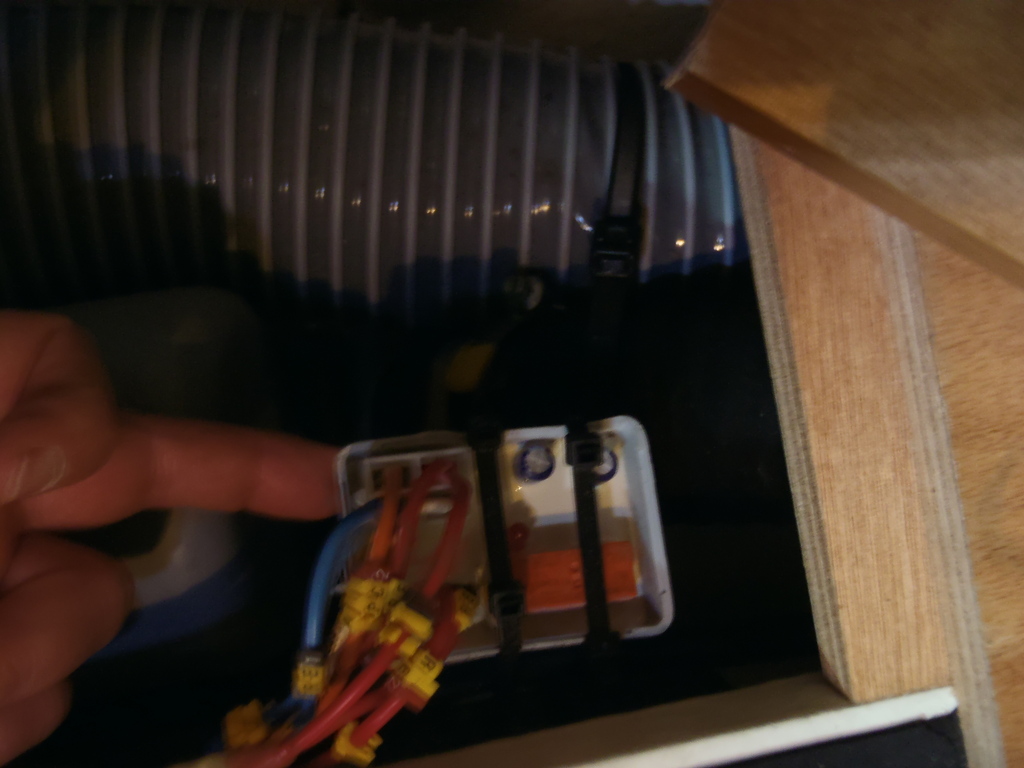

C'est un relais de charge, le mien est placé dans le compartiment moteur.

Le nom exact: coupleur-sépérateur ;-)

Re salut,
A Clo2o,

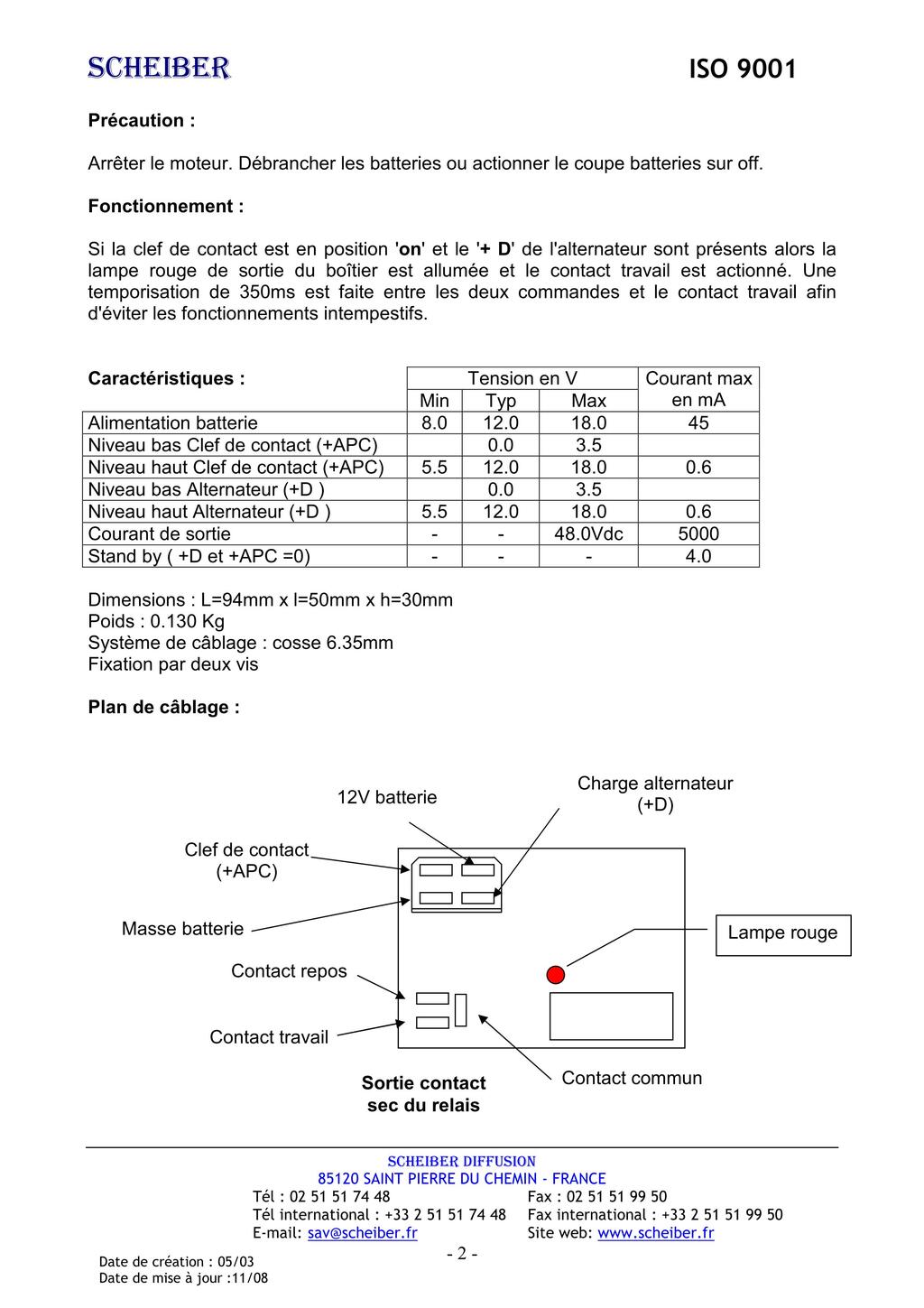

Je viens de "retrouver" le cas de ce relais Scheiber...
www.hisse-et-oh.com[...]cheiber
Désolé, mais ce n'est pas un coupleur-separateur de batteries (le cyrix en est un !).
C'est un relais de gestion du +B (APC) et du +D (Excitation Alternateur).
Ce relais de 5A ne peut se fermer que quand le contact est mis +B (clé de contact) et qu'il y a un +D a l'alternateur (moteur tournant).
Ce relais peut être utile dans un camping-car avec des calculateurs moteur dissociant le +B et le +D; il peut être associe éventuellement à un guindeau, mais il ne pourra pas coupler 2 batteries !

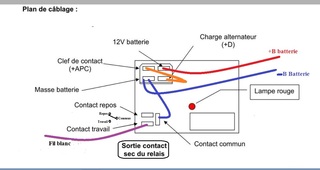

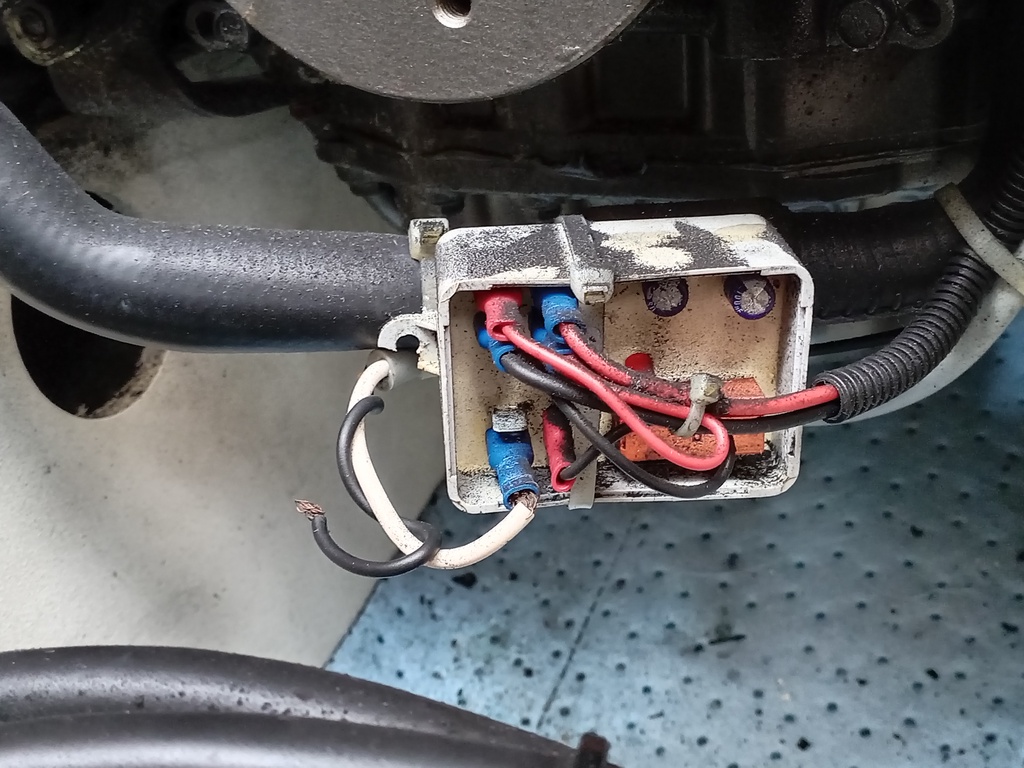

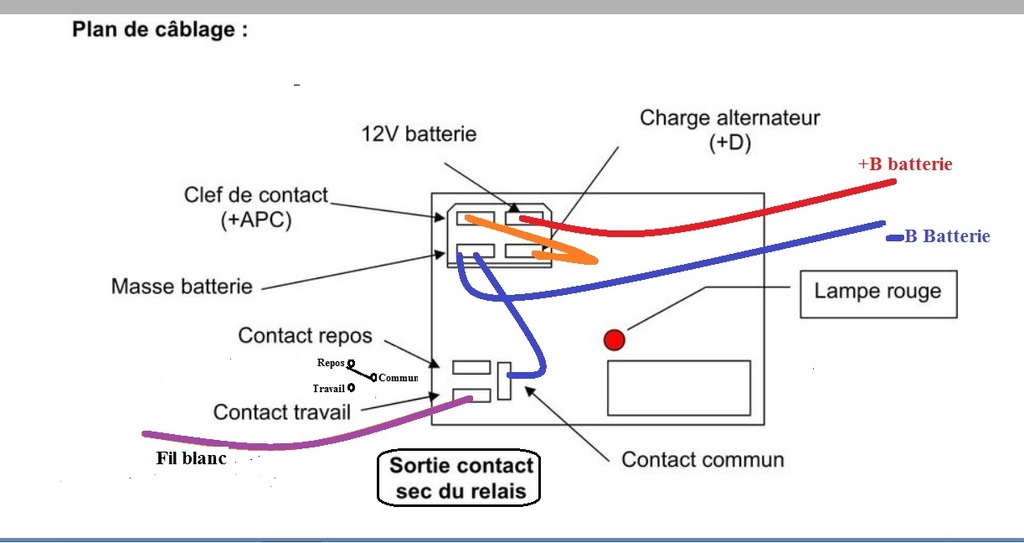

Sur la photo de Bernalin, je doute beaucoup de son branchement : il n'arrive que 3 fils dans son relais (Le +B, le -B, et le fil blanc commnde) ! Il manque le +APC, et le +D alternateur...
De plus le commun du relai est branché sur le negatif...
Son fil noir entortillé ne sert strictement à rien : donc inutile de le brancher.
Mamita

Merci de vos contributions, je laisse ce fil noir débranché pour le moment.
