Peut on brancher 2 entrées panneaux solaires sur Victron MPPT ?

Il y a eu un fil de discussion la dessus, je le sais....
Mais la réponse pour moi un peu confuse....certains disent:pas de probleme d'autres qu'il faudrait mettre une diode....et je ne connais rien en électronique.

J'aimerai tout simplement connecter les deux panneaux dans le vVctron qui est relié à mes deux batteries en parallèle de servitude.
Voili voila

Ce fil pourra sans doute t'aider:
www.hisse-et-oh.com[...]es-nuls

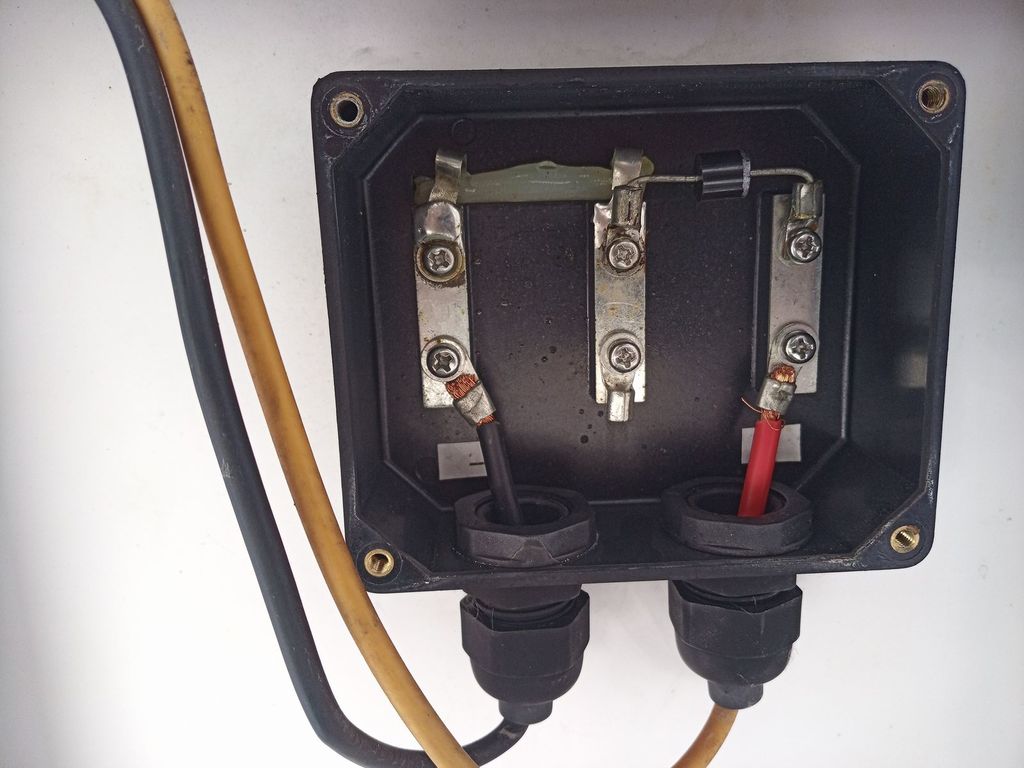

Il est fort probable que chaque panneau ait déjà sa diode, c'est facile à vérifier.

il n'y a à priori pas de problème majeur à mettre les panneaux en // pour une installation 12V et des panneaux identiques, un panneau à l'ombre ne doit pas être perturbé par l'autre en fonctionnement
c'est vérifiable facilement, en masquant un panneau en série duquel on intercale un ampèremètre, si le courant est prohibitif quand le 2ème débite, c'est que les panneaux ne sont pas compatibles à être branchés en // et il faudra intercaler une diode en série, qu'on trouve ds le commerce en connectique MC4, ou mettre une diode schottky en série dans le boîtier de connexion ou directement à l'entrée du régulateur
JL.C

Bonjour, ce n'est pas plus simple de mettre un second régulateur pour le second panneau solaire ?

Oui je suhs cable en 6 carré pour mes panneaux...je ferai donc une sortie en 16 carré qui iront dans un wagon le tout dans boitier étanche.
Pourquoi pas un autre régulateur ?
Ce serait idéal...mais cest 150 euros!
😉
Philou

Je rebondis sur le fil prévoyant d'installer des panneaux solaires cet été.
N'ayant pas de portique pour le moment, j'ai prévu 2 panneaux souples, 1 en permanence sur la capote de rouf, un deuxième que je mettrai sur le pont par beau temps. les deux sont des 100W souples, même constructeur, même modèle avec diode anti retour inclus.
J'ai prévu un controleur MPPT Victron 100/20.
Question, quand je met le 2ème panneau, c'est mieux de le mettre en série ou en //, sachant que l'ensoleillement ne sera pas le meme sur les deux panneaux ?

Mais je ne comprends pas bien la connexion entre les panneaux avec du rouge et noir ? ??

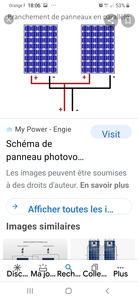

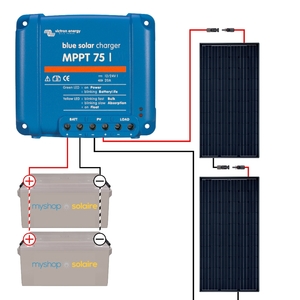

Voila deuxième schéma

IL n'y a aucun problème à mettre des panneaux de différente puissance en //, mais il faut que la tension de sortie soit la même ou quasi.

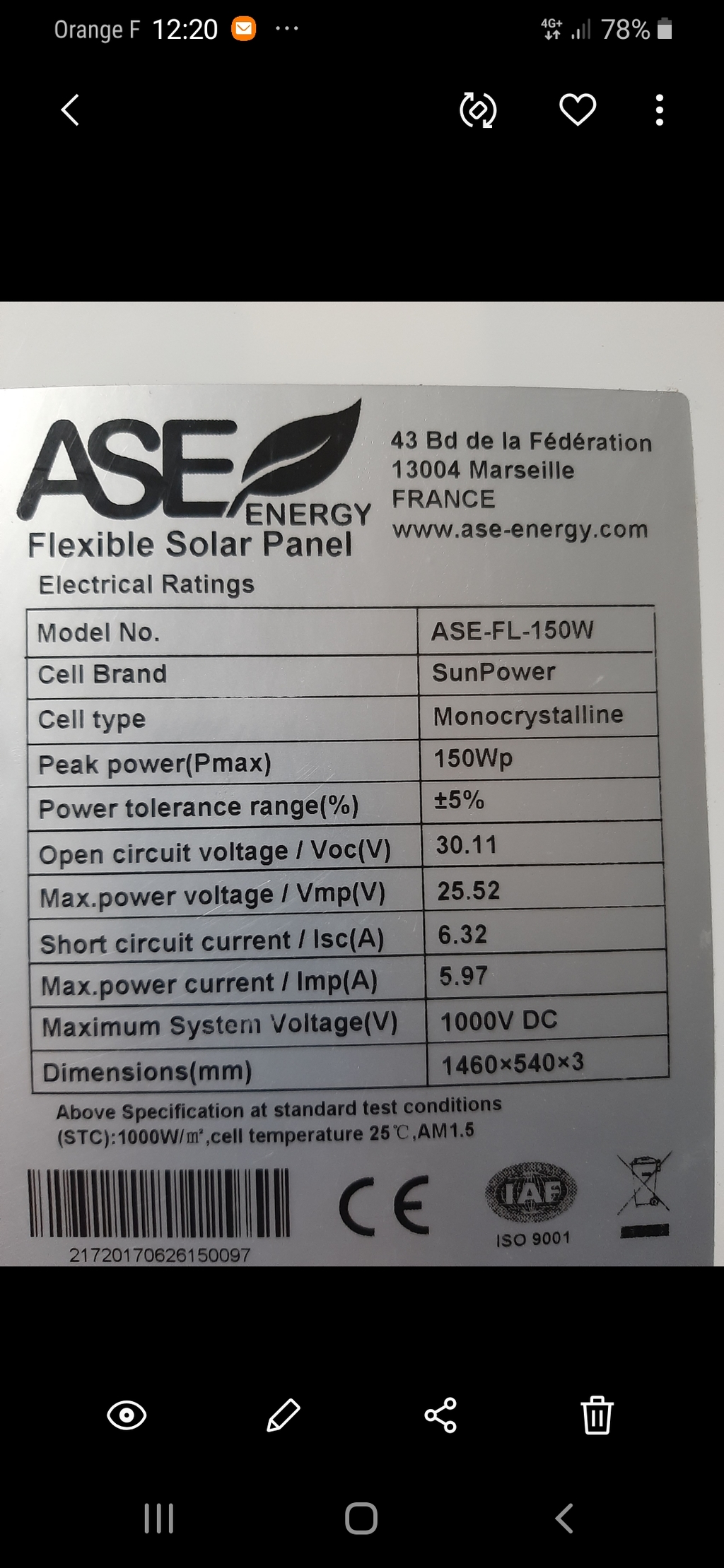

Oui, oui mes deux panneaux sont en 12 volts. L'un acheté année dernière est un panneau souple de 150 watts, l'autre ,que j'attends, est un autre panneau souple mais étroit de 50 watts (pour la placer facilement en complément par temps gris ou je veux).
Ils sont en back contact tous les deux et en 12 volts.
Je ne suis pas sur que ce soit la même marque....
Je ne veut pas flinguer mes panneaux et mon régulateur: c'est mon seul souci!!!!!
Comme je l'ai montré j'ai acheté des prises avec diodes incorporées: il faut bien que j'en mette 1 sur chaque panneau?
Je n'ai pas très bien compris si le fait d'avoir 2 panneaux de puissance différente pose un problème au MPPT....

Je te renvoie à un article (parmi d'autres) qui, je l'espère, t'expliquera le mode de calcul de la puissance d'un panneau:
www.lepanneausolaire.net[...]que.php
Les conditions dites standard correspondent au grand beau temps à l'équateur.

La tension de ta batterie augmentera au fur et à mesure de la charge
Table donc au max sur 90% (que j'ai obtenu le mois dernier en Bretagne Nord).
Dès qu'il y a des nuages ça chute à vitesse grand V; tu ne risques donc pas de surcharger ton contrôleur.

La notice indique qu'il faut au minimum 36 cellules (1 panneau) mais que les résultats sont meilleurs avec 72 (2 panneaux en série) donc, compte tenu que tes panneaux sont très différents:
Si l'éclairement des 2 panneaux n'est pas à peu près identique, montage en // sans hésiter mais voir ce que donnera le petit.
Sinon tu peux faire un essai en série, tu ne risques pas de griller ton matériel.

Je viens de recevoir mes deux prises avec diode intégrée.
Petite question:
Est ce bien sur le plus?
Est ce que 1 suffit sur 1 de mes deux panneaux ou en faut il une sur chaque panneaux(dans le doute j'en ai acheté deux)

Une diode laissera passer le courant dans un sens (dans ton cas panneaux vers batterie) et le bloquera dans l'autre (batterie vers panneaux).
Je ne connais pas les MC4.
Normalement tu dois avoir un mode d'emploi.
Si tes panneaux sont montés en série une seule diode suffit, s'ils sont en // il en faut une sur chaque panneau.

Merci pour les conseils...
J'ai dans la mains mes deux diodes...
Je dois récupérer au dépôt de la poste mon panneau demain matin.
J'ai bien compris la baisse de tension que cela engendre.
Pour moi l'essentiel sans diodes est de ne rien casser: ni les panneaux ni le régulateur....et d'après vous il n'y a pas de risque...de toute manière mes panneaux flexibles ne sont jamais branchés en permanence: je les mets en fonction de ma demande énergétique et du soleil. C'est a dire qu'il y aura que les deux panneaux quand il fera gris...

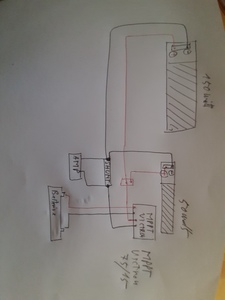

Voici mon schéma
Je précise qu'il y avait un ensoleillement très faible quand j'ai fais mon essais cette apm...

Je pense que tu auras une indication plus pertinente en branchant l'ampèremètre entre la sortie du Victron et la batterie.
Si tu veux faire des tests comparatifs;
branche le 1er panneau seul,
branche le 2ème panneau seul,
branche les 2 panneaux ensembles.

Le grand panneau a une tension de 20 volts mais débite-il lorsqu'il est raccordé seul au Victron?

Oui oui les gars depuis 2 ans tout marchait impeccable :mon shunt était relié à un afficheur amp et tout marchait très bien. D'ailleurs des que je branche le petit nouveau panneau tout s'affiche et marche!
Cest depuis que jai branché les 2 panneaux en même temps que plus rien ne marche !
Et a la sortie de prises + et - de mon grand panneau il y avait bien une vingtaine de volts...
Pourvu que je nai rien pété: le panneau est ce qui donne mon autonomie en croisière!

Hello,

Tu confonds beaucoup de choses et tu achètes des accessoires sans utilité et sans comprendre pourquoi, les diodes et maintenant un deuxième MPPT alors que ça n'est pas utile.

Essaie de réfléchir un peu et de comprendre (c'est ce qu'on essaie de faire en répondant à ton fil) avant d'acheter d'autres équipements qui ne servent peut être à rien.

1/ IL ne me semble pas avoir lu le modèle de ton MPPT Victron? Si c'est un 75/15 (ou autre mais 15A) alors il accepte sans problème tes deux panneaux. Le problème est ailleurs. Si c'est un plus petit (10A) alors tes deux panneaux sont peut être trop pour lui.

2/ tu dis le panneau débute de la tension. ça ne veux rien dire. Un panneau débite du courant quand il fonctionne. C'est ça qu'il faut mesurer. Peut être aussi que tes batteries sont tout simplement pleines et que le victron ne débite alors plus de courant, ce qui est normal dans ce cas.

3/ Quelles sont les caractéristiques de tes panneaux? On t'as dit qu'il fallait une tension de sortie à peu près équivalente. Est ce le cas? Je ne parle pas de 12v mais de la sortie effective qui dépends du nombre de cellules. Cette tension est marquée sur la plaque signalétique du panneau.

ça ne sert à rien de paniquer et d'acheter des accessoires pour résoudre un problème que tu ne comprends pas. Brancher en parallèle deux panneau n'a jamais mis un MPPT en panne, si il y a un soucis (ça reste à prouver) il est ailleurs. Si tu ne répond pas aux questions alors toute l'aide que l'on essaie de te donner ne sert à rien. Peut être serait il plus facile de trouver quelqu'un dans ton coin qui vienne te brancher tout ça, il n'y a pas de honte à faire appel à un pro pour certains sujets.

Une question. Est tu certain que ton 50w à 16 cellules? ça serait très étonnant, ça ferait moins de 12v.
Tu as lu la plaque signalétique ou tu as compté les cellules?
Certaines cellules peuvent porter à confusion notamment sur les petits panneaux.
IL est plus probable que ton panneau ai 32 cellules, dans ce cas c'est normal que ton 50w marche bien avec le MPPT.

la différence de tension est moins flagrante avec le 44 cellules, mais tout de même ça peu gêner le MPPT?
32 cellules, ça fait vers 20v.
44 cellules, ça fait vers 28v, donc c'est plutôt un panneau 24v, ce qui ne l'empêche pas de fonctionner avec le MPPT pour charger une batterie 12v, le MPPT sait exploiter cette tension sans soucis.

Je n'ai jamais essayé des panneaux 12v et 24v en // mais ça pourrait expliquer.

C'est curieux comme nombre de cellules.
Si tu mets des panneaux en // tu auras une seule entrée, une seule sortie et une seule différence de potentiel (voltage) entre l'entrée et la sortie.
En circuit ouvert c'est à dire non raccordés au MPPT:
Si un des panneaux "fait" 20 volts, l'autre 16 et si le + faible n'a pas de diode anti retour les 4 volts vont servir à "pousser" les électrons en inverse du plus fort vers le plus faible pour équilibrer les tensions vers 16V.
Ces électrons se perdront en chaleur.
S'il y a une diode anti retour les électrons seront bloqués et la tension sera de 20V.

En circuit fermé c'est à dire débitant dans le MPPT la tension aux bornes des panneaux (et donc en entrée du MPPT) va baisser avec l'intensité débitée mais le courant se répartira alors entre le MPPT et le panneau le plus faible tant que la tension d'entrée du MPPT ne sera pas égale à celle du panneau le plus faible.
Le panneau le plus faible a dans tous les cas peu de chances de servir.

Un joyeux bordel.

Oui....c'est que je pense pour le panneau de 150 watts
j'ai une étiquette complète pour le petit de 50 watts que je viens d'acheter je n'ai rien.!Je vais regarder sur ma commande et vous le donner.
Derniere chose : j'ai 2 batteries de servitude 110 amp 12 volts. Les 2 contrôleurs seront chacun sur 1 batterie. Et les batteries sont en parallèle pour ajouter les ampères.Pensez vous quil ny a pas de risque que les controleurs aient des informations qui leur fassent perdre la tête?
Sachant que les batteries vont s'équilibrer la plus chargée se "vidant" dans l'autre bien sûr.

Une autre solution moins coûteuse et sans doute plus profitable en gain de puissance: conserver le MPPT pour le grand panneau et prendre un PWM pour le petit.

J'ai trouvé cette discussion sur un site de camping car qui me semble très clair par rapport à mon problème de brancher des panneaux qui auront des intensités différentes...
On retrouve chez eux les mêmes problématiques que pour nous...
.......................................................................

Un peu de théorie pour expliquer :
Si les panneaux sont de caractéristiques proches ou identiques, alors 2 cas :

1) Montage théorique avec diodes anti retour :

En théorie et pour bien faire, pour coupler 2 panneaux solaires solaires en parallèle il faudrait monter une diode anti-retour sur chaque panneaux, ceci pour éviter un courant de retour dans le panneau qui se retrouve à l’ombre. En fait, lorsque la tension du panneau qui se retrouve à l’ombre chute, la diode anti-retour ne conduit plus et évite que le panneau se comporte comme un récepteur. Le courant du panneau qui est éclairé est donc utilisé entièrement par le régulateur.

2) Montage théorique sans diodes anti-retour :

Comme dit précédemment, avec 2 panneaux en parallèle, s’il n’y a pas de diode anti-retour et qu’un panneau est à l’ombre, il se comporte comme un récepteur vis-à-vis de l’autre panneau qui lui fournit du courant. Non seulement on perd inutilement du courant, mais en plus cela fait chauffer le panneau qui est à l’ombre.

Bon en pratique ça fonctionne quand même car un panneau accepte en courant inverse jusqu’à 2 fois le courant qu’il peut débiter. De plus, il faut garder à l’esprit que ceci n’est que temporaire, par exemple dans le cas d’un passage temporaire d’une zone d’ombre sur l’un ou l’autre panneau.

Cependant, on voit bien que sans diodes, le montage en parallèle est limité à 2 panneaux. (en théorie 3, mais bon vaut mieux garder un marge de sécurité)

Si les panneaux ne sont pas de caractéristiques proches ou identiques :

1) Montage théorique avec diodes anti-retour :

S’il on veut bien faire et que l’on met des diodes anti retour, alors si les panneaux ne sont pas de caractéristiques identiques ou proches (surtout en tension de charge, et pas en tension à vide) alors le risque c’est que le panneau qui à la tension la plus basse ne fournissent pas de courant (principe de la diode pour quelle conduise ….) c’est pour cela qu’il faut les panneaux soient de caractéristiques très proches. Ou sinon, il faut ruser, et grâce à un montage d’une ou plusieurs diodes en série sur le panneau qui à la tension la plus haute, faire chuter artificiellement la tension pour se rapprocher de la tension la plus basse

2) Montage théorique sans diodes anti-retour :

Cette configuration est à proscrire car le panneau qui à la tension la plus faible se comportera toujours comme un récepteur vis-à-vis de l’autre.

Dans ces 2 derniers cas, l’un demande un peu de bidouille pour fonctionner, l’autre est à proscrire.

Conclusions :

Pour une mise en parallèle de panneaux, il faut que les tensions de service soient :

identiques pour un montage sans diodes,
identiques ou proches pour un montage avec diodes (je dirais qu’il ne faut pas un écart de tension supérieur à la tension de la diodes anti-retour, soit environ 0.7 à 1Volt suivant la diode employée, car tant que tu te retrouves dans la plage de tension de la diode, un courant circule, au deçà rien ne passe)
En principe, les panneaux 12 volt ont 36 cellules et les écart de tensions sont faibles. Mais c’est un point à vérifier avant d’acheter tel ou tel panneau

(Remarque : en parallèle il faut donc bien faire attention à la tension de service. En série, même principe mais avec le courant ! )

Dans ton cas :

Soit tu sépares et tu créer 2 circuits indépendant panneau+reg+batterie en essayant de répartir au mieux tes consommateurs sur l’une et l’autre des batteries ;
Soit tu arrives à mesurer (dans les mêmes conditions d’éclairement) la tension en charge des panneaux, et si la différence est faible alors tu peux les relier ensemble, sinon il faudra installer plusieurs diodes anti-retour afin d’ajuster à un même niveau les tensions.

Et bien jen ai 18...mais je te fais photos ce week end: jai compte les patchs bleus....mais je me demande si ils ne sont pas doublé et 18X2=36....

sur mon boat j'ai un 100w et 2X50w tout le monde en // sur un régul mppt 20a depuis 10ans et ça fonctionne nickel ,en hiver je ne laisse que 50 w pour l'entretient des batteries .
en plus ça débite dans une pbca de 70ah pour le moteur et une 200ah lfp pour le service avec un cyrix entre les deux et un bms sur la lfp
alain

Dans le cas que décris Fritz et Now....quand vous branchez votre deuxième panneau il est identique au 1er (100 watts et 2X50 watts) et la il n'y a pas de problème: un régulateur va s'occuper de tout.
Je découvre que mon problème est d'avoir un grand panneau de 150 watts et un petit de 50 watts. A ce moment tout devient différent. Donc j'en suis arrivé à deux solutions:

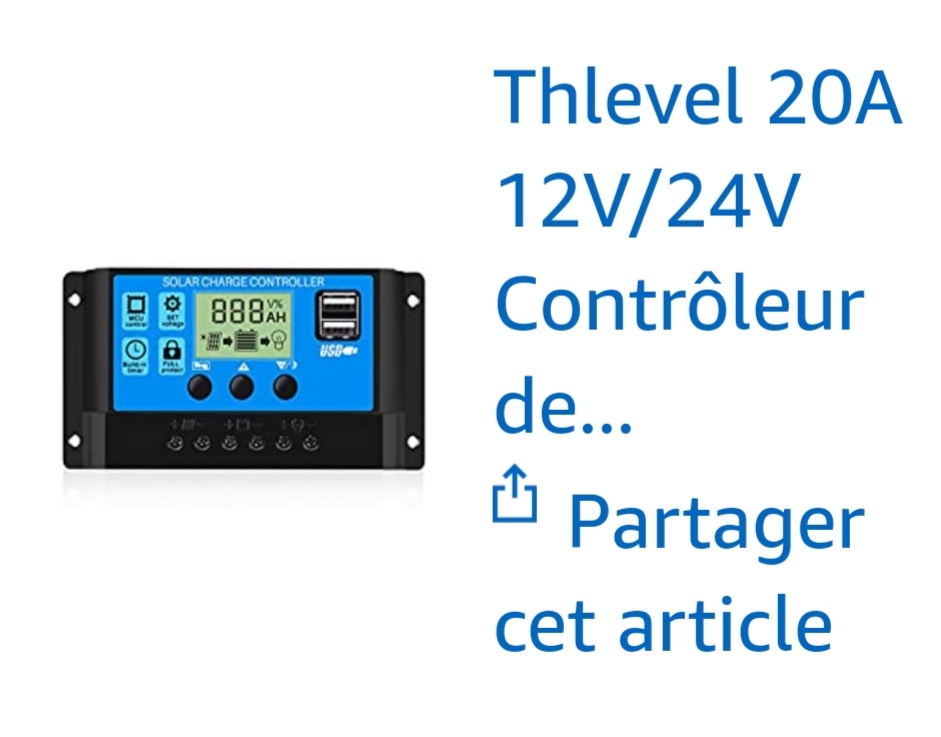

Ou acheter un régulateur PWN (solution de Kerponan) rien que pour le petit panneau (pas cher) ou un MPPT beaucoup plus cher mais qui ne sera peur être trop sophistiqué et ne travaillera pas de manière idéale pour un simple panneau d'appoint.
Mais ce que je découvre avec ce forum c'est que je ne peut pas brancher sur le même régulateur des panneaux avec des rapports de 1 à 3.Le grand se "vidant" dans l'autre. De toute manière comme je le disais au début de ce forum, ne sachant pas très bien, j'ai fais la manip et plus rien ne marchait.

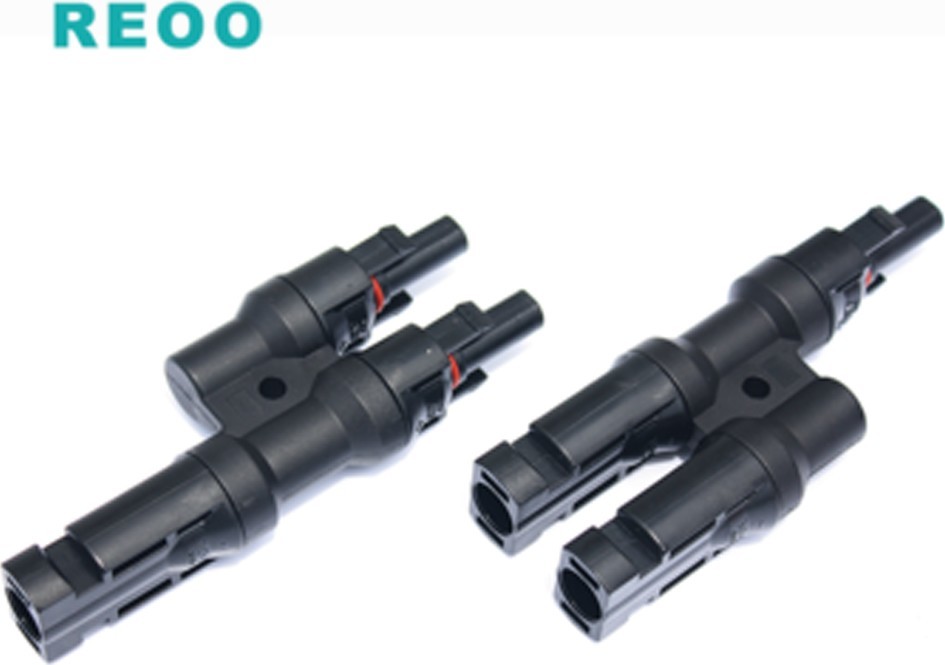

Avec des panneaux identiques aucun problème: une prise double MC4 et le tour est joué avec une MPPt commun.

Lorsque FdB met ses panneaux en // le MPPT ne démarre plus. Pourquoi?
Ses batteries sont chargées (diodes vertes et jaunes) soit à 12,6V.
Le voltmètre indique environ 20V pour le grand panneau.

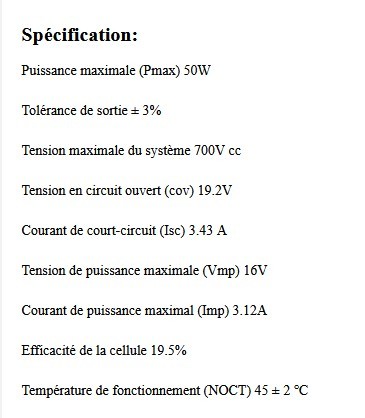

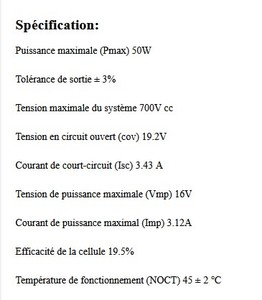

Je pense avoir trouvé les caractéristiques du petit panneau:
Vco=19,2V, Vmp=16V.

Comme le Victron exige 5V de plus que la batterie pour démarrer (soit près de 18V), je pense que la tension aux bornes des panneaux en // n'est plus suffisante.
Ça pourrait marcher si ses batteries étaient complètement à plat (<12V).

Il lui faut donc trouver une autre solution.
Donc soit PWM qui ne semble pas exiger de tension initiale soit, allez soyons fous puisqu'il a 2 diodes anti retour à utiliser et que ce n'est que pour un usage ponctuel par faible ensoleillement, un montage direct avec ses diodes en série pour baisser la tension.

Kerponant vient de laisser un peu plus haut celle de mon petit panneau de 50 watts....

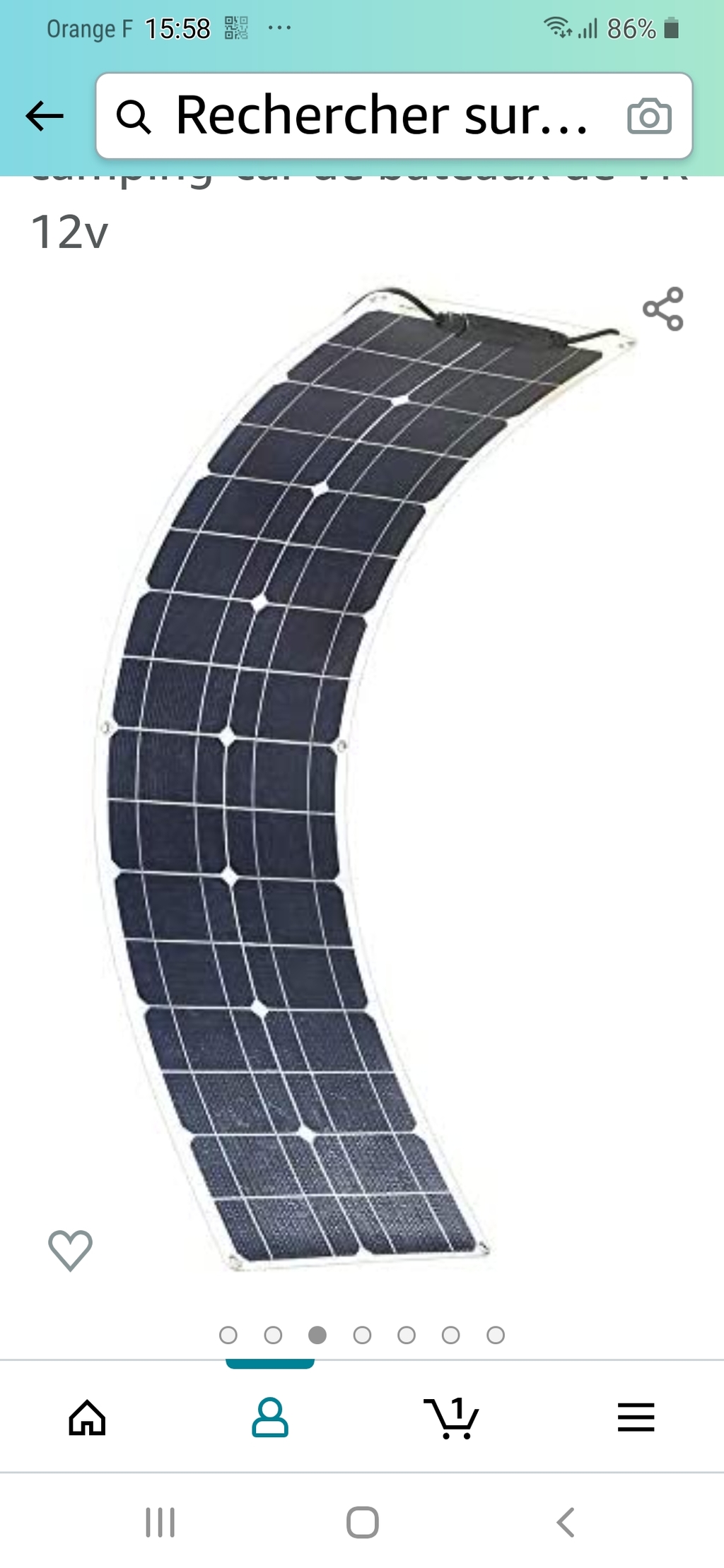

Voila mon achat

Désolé, un doublon..
J'aurais d'autres questions "électriques" , mais qui relèveront d'autres fils

Il serait peut être utile que tu indiques les caractéristiques de ton matériel
