peut on abaisser la tension de sortie des panneaux solaires

Mettre une résistance diminuera très peu la tension vue par l'entrée du régulateur lorsque la (les) batterie sera chargée.
2 ou 3 diodes en série seraient mieux à mon avis.

Dans la doc des régul…pas tous…les bons, il est dit qu’il ne faut pas dépasser la tension max d’entré du régulateur et que pour appairer régul/ panneau il faut prendre en compte un dératage de 1.25 pour rester dans des conditions de sécurité acceptables.
.
Donc pour une tension d’entré maxi de 28V régul (dans ce cas), il ne faudrait pas dépasser 22Voc de panneau solaire……pourquoi, parce que les 22Voc du panneau sont données pour des conditions STC (Standart Test Condition) soit à 25°C et que le Voc du panneau pourrait bien dépasser les 25Voc suivant les conditions.

Un diviseur de tension en amont du régulateur ne convient pas car, pour être efficace, il consommerait lui même beaucoup de l'énergie fournie par le panneau solaire.

je pense que ton régulateur abaissera la tension de lui même
mais tu peux mettre trois diodes en série sur un radiateur
tu vas perdre 0.7v par diode et pas trop de courant
prends des silicium elles sont de meilleur qualité que les germanium
alain

Salut,
C'est un Victron 12/24-40 ? Il n'est pas détruit par une tension trop élevée mais simplement il se protège en "déconnectant" tout. Si la batterie est chargée rien n'est tiré sur les panneaux et ils délivrent leur tension à vide => régulateur "débranché". Donc plus aucune charge jusqu'au lendemain...
Ce régulateur n'accepte pas les panneaux 24V (36-38V à vide) pour charger des batteries 12V. C'est écrit et encadré en rouge ! (si c'est lui dont tu parles).
Par contre des panneaux qui ont une tension à vide de 30V, je ne pense pas que ça existe ???? Il y a des 36 cellules qui sortent +/- 18V et des 72 qui sortent +/- 36V, mais 30V je ne vois pas ???

« Entrée haute tension
(Voyant de l’état de charge : R clignotant) Si la tension en circuit ouvert (Voc) à l’entrée du panneau solaire dépasse le maximumV/nominal du régulateur (le votre 28V) le panneau restera déconnecté jusqu’à ce que Voc reviennent normalement en dessous du maximum en nominal ».
.
Ceci n’est pas dans le manuel Victron (qui à mon sens n’est pas très explicite dans leur listing des causes probables de pannes) mais je pense que ce qui est expliqué ici peut facilement s’appliquer à leur produit sans trop d’état d’âme.

si je pige bien, Doud01 tu as des panneaux 24V (72 cell) et un parc batterie 12V yes ?
si oui le régul supporte 55V, mais en conf 24V, il n'est donc pas adapté si la conf panneau/batterie est mixte car les algo de calculs ne sont pas prévus et ils se configurent en lisant la tension batterie, donc ça ne peut pas marcher
je ne vois pas de solution simple si ce n'est de changer les panneaux, à moins qu'il soit possible de les recabler de 72 en 36 cellules
ou la solution scabreuse de faire un parc 24V en alimentant par groupes les consommateurs, avec les risaques de courts jus en interconnectant....pas bon ça

si non, bin moi yana pas comprendre :reflechi:
JL.C

Bonjour Doud01, je ne me permettrais pas de mettre en doute les compétences techniques des Héossien qui répondent sur ce sujet. Cependant, rien ne coute de poser cette question, très difficile à des ingénieurs spécialisés en électronique et panneaux solaires, j'ai déjà donné l'adresse plus haut : forums.futura-sciences.com[...]/
Ces personnes, très sympathiques se feraient un plaisir de faire "leur" ce problème et vous aideraient surement à trouver une solution technique simple si elle existe. Je précise que je n'ai rien à y gagner, simplement de rendre service à un Héossien.

Les semi-conducteurs peuvent ètre détruits par surtension
(claquage immédiat), par surintensité, par surchauffe avec emballement thermique (plus rapide qu'un fusible rapide). Il faut donc respecter les caractéristiques qui figurent sur les docs des fabriquants (disponibles sur internet) et tenir compte aussi d'une bonne marge de sécurité car il y a une certaine dispersion des caractéristiques, des particularités du montage et tout peut arriver ou se conjuguer (loi de Murphy omniprésente en électronique).

il y a déjà eu un fil
www.hisse-et-oh.com[...]ec-mppt
j'ai pas tt lu, il y a des règlements de cpte, voir avec LRsolaire d'H&O (un pro), il a peut être une autre réponse et saura si on peu modifier un panneau 24 en panneau 12V
JL.C

J'ai une idée ...:
Puisque tu peux donner des tensions, c'est que tu peux aller sur ton bateau ou que ton panneau solaire n'est pas loin de toi.
Donc tu prends une photo ou tu donnes les indications marquées sur la fiche signalétique.
On saura quelle tension à vide il sort, l'intensité à vide, et de là, on pourra faire quelque chose à distance.
"mal plaqué", ça veut dire quoi ?
En tout cas, si ton onduleur ne fonctionne pas alors qu'il y a 14 volts (à vide, en charge?), c'est que l'intensité n'est pas suffisante.
D'autre part, un onduleur, de quel genre, type, puissance? Branché sur un panneau donné pour 45 watts, ça m'étonnerait qu'il fonctionne, l'onduleur (ou le régulateur, on ne sait plus...).

Mal plaqué parce qu'il y a écrit panneau 12v et qu'a vide le voltmétre annonce 28V. Cest un panneau amorphe donnée pour 45 W.
Je l'ai acheté il y a 8ans, plus de facture et la société (allemande a fait faillite).

en effet, comme dit Philgé, c'est le brouillard ds ta question lepoisson
selon la techno du panneau on peut avoir plus de 20V ,mais après qu'y a-t-il, un régulateur + batterie ?
si tu branches l'onduleur direct derrière le régulateur, ça marchera pas il n'y a pas assez de courant au démarrage pour qu'il démarre, il faut une batterie, et d'après ton post je comprends qu'il n'y en a pas...
et s'il y en a une, c'est l'onduleur qui est hs
JL.C

+1 ces données STC (Standard Test Condition) sont sensibles, pour maintenir le panneau à une température de 25°C lors des tests la lumière est diffusée par des spots.
La chaleur est l'ennemi N°1, en réalité les panneaux sont plus près des 75°C que de 25 donc vaut mieux se baser sur 80W pour un panneau de 100W.

Ah oui... Je vois !!
Désolé, et sans taquinerie ni effet "j'me la pète", mais le régulateur montré sur la photo fera peut-être son boulot, tension de charge en mode U/I et tension de 13,8V, tu verras bien, le convertisseur, je l'oublie, il semble être de la même qualité que le régulateur, c'est à dire moyenne, voire médiocre, juste bon à flinguer la batterie puisqu'il coupe la batterie à 10V, dans ce cas, la batterie va vite s'appeler "Adèle" car à 10 V, une batterie plomb est morte.
En plus, brancher le convertisseur avec des pinces croco, c'est un bon moyen d'avoir des faux contacts, mais bon...
Sortie onde sinus modifiée, donc une onde carrée ou presque et puissance continue de 300W.
Tout ça sur une batterie de 7Ah ??!
Oublie, P=U/I, donc I=P/U
Si tu demandes ne serait-ce que 150 watts, ça va faire minimum un courant de 12,5A (sans compter les pertes des pinces croco et le rendement du convertisseur), tout ça sur une batterie de moto de 7Ah.
Normal que ça ne fonctionne pas comme tu veux.

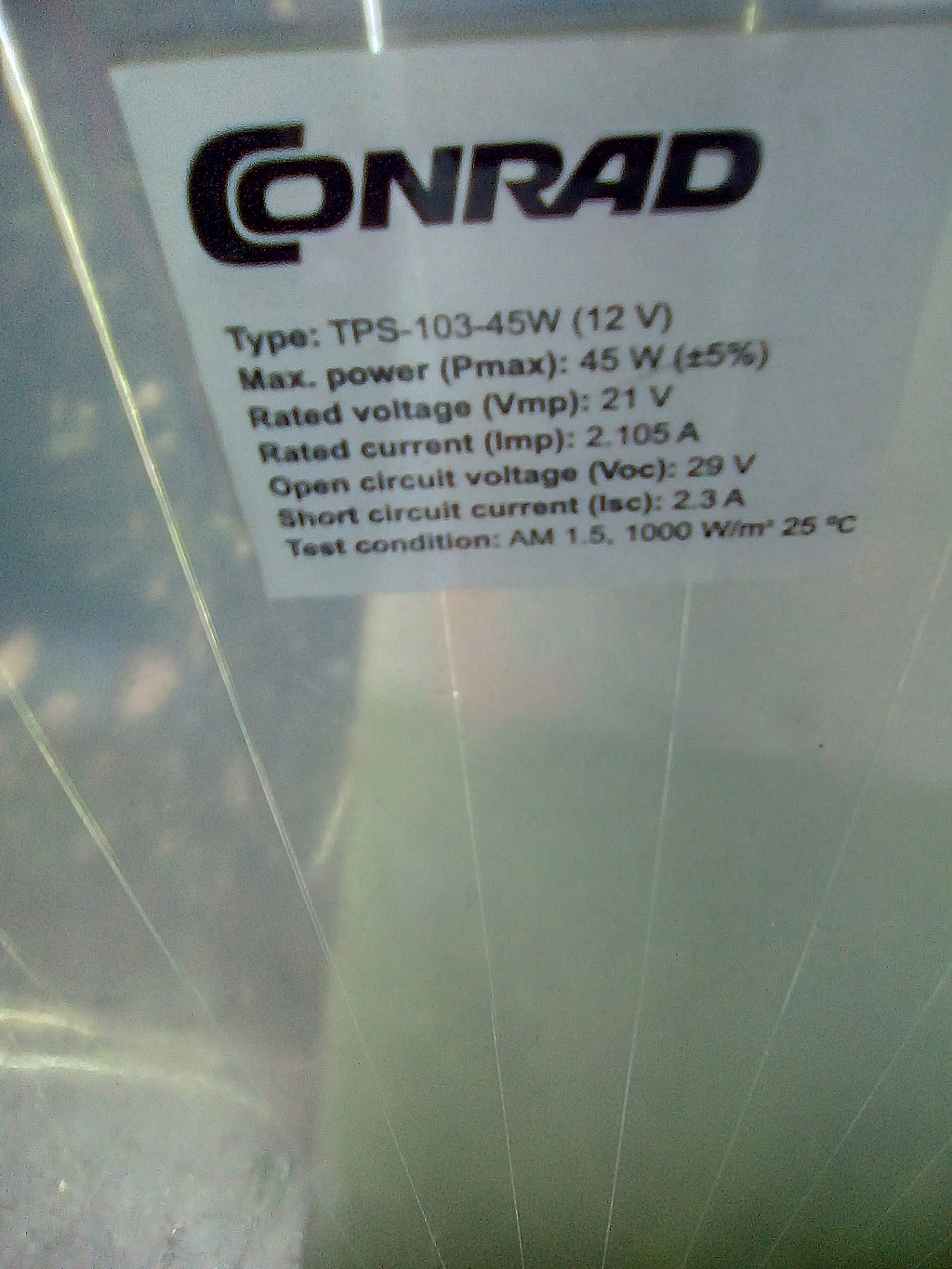

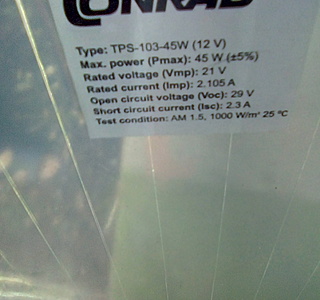

Traduction de la fiche :

Pmax : Puissance maxi avec un éclairement dans les conditions de test standard (autrement dit, difficile à obtenir), mais donnant ce panneau pour xx watts maxi à 25°C.
Vmp : Tension maxi obtenue à la puissance maxi délivrée (Pmax).
Imp : Intensité maxi obtenue à Pmax
Voc : Tension aux bornes du panneau à vide, sans aucune charge, uniquement le voltmètre numérique à haute impédance et dans les conditions de test standard.
Isc : Intensité de court-circuit maxi obtenue avec un ampèremètre aux bornes du panneau dans les conditions de test standard.

Test conditions : Ce que tu n'auras jamais comme lumière, éclairement, température de fonctionnement, etc...

Ce qui t'intéresse, c'est Vmp et Imp (qui donne Pmax) pour choisir ton régulateur de charge et le diamètre des câbles électriques de branchement.

Il manque pour les puristes le coefficient de température en circuit ouvert (Voc, Kv) et le coefficient de température en court-circuit (Isc, Ki) et le nombre de cellules.

OK pour la batterie, mais bon, c’est un peu limite et avec les composants que tu choisis, il y a risque de surcharge (et sous-charge) de la batterie.

et la batterie 7ah cest pour une micro pompe de 12v (qui marche 1 min par jour).
