Percer panneaux solaires souples

Bonjour... J'ai deux panneaux solaires souples sunbeam. Pensez vous que l'on puisse les percer à l'emporte pièce sur le pourtour blanc de 1'5 cm de largeur pour le fixer à l'aide de garcettes ? Merci jean

L'équipage
#electrique
edbumedbum
21 fév. 2023
Le Grand TurkLe Grand Turk
21 fév. 2023

Bonjour,
Je pense que oui, si tu identifie facilement la zone circuit pour ne pas y toucher.

FIRST31.7FIRST31.7
21 fév. 2023

bonjour, oui tant que tu perce dans le blanc, pas de problème. Moi j'ai percé à la perceuse.

garde bien une marge de sécurité

SolentSolent
21 fév. 2023

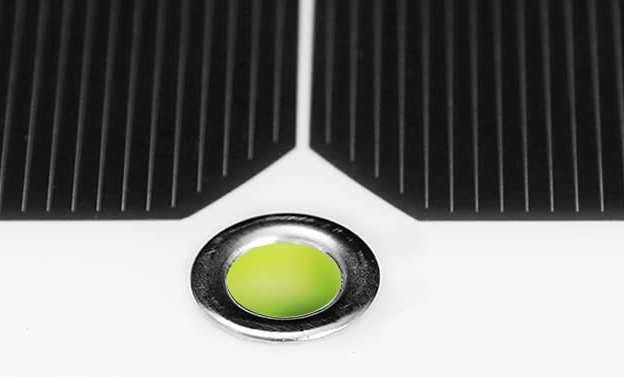

Pas de pb, J’ai percé mon précédent panneau précédent pour y poser des fixations et mon actuel est percé d’origine avec des œillets Inox, à prévoir si possible.

edbumedbum
21 fév. 2023

super merci a tous je vais faire sur un en controlant le voltage en sortie....jean

edbumedbum
23 fév. 2023

Voici une photos je pensais percer dans les triangle blanc... C'est sans doute une connerie ? Sinon sur la bordure avec emporte pièce ? Jean

Solent:Au milieu c’est osé amha..·le 23 fév. 2023 11:43
Ajouter un commentairePublier
edbumedbum
24 fév. 2023

Bonjour donc suite

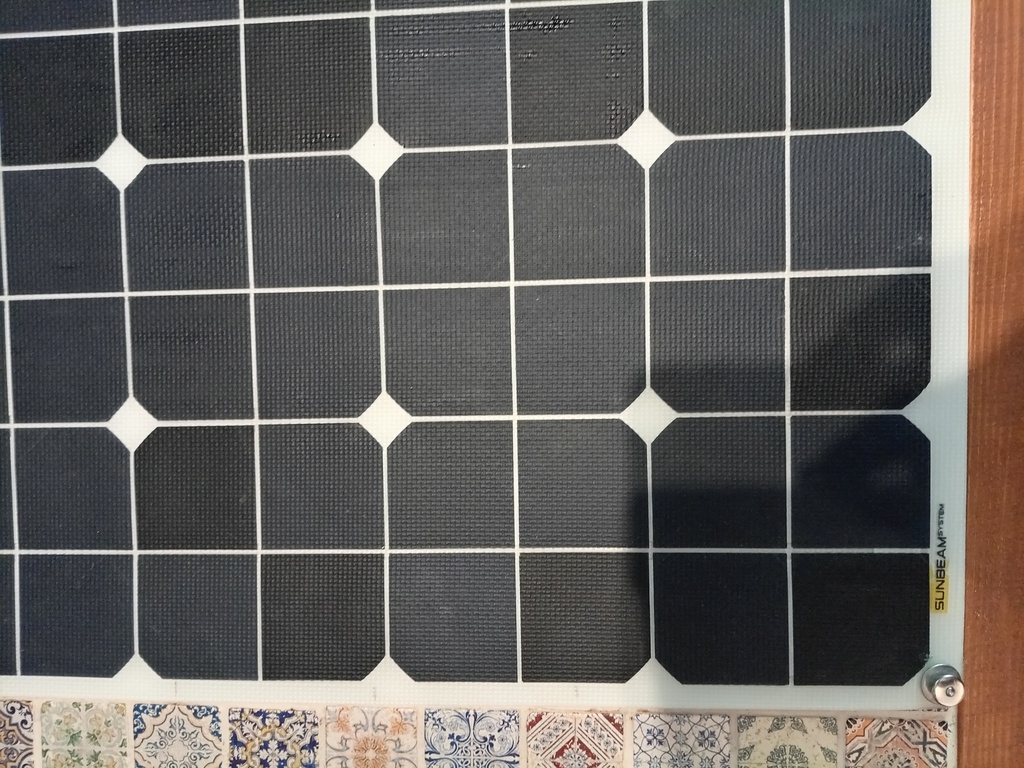

J'ai donc percé un panneau solaire dans les triangles blancs voir sur la photo.... Voltmètre en direct sortie mc4 + et- pas de problème le voltage reste idem.... Ça fonctionne... 10 trous percés en tout..... En plein milieu aussi dans les triangles... En regardant bien on voit que dans les triangles il n'y a que deux épaisseurs donc pas de conducteur.... Sous les cellules il y à trois épaisseurs... Le support les connectiques la cellule.... Je vais monter le tout à blanc dans ma cours... Deux panneaux 50Watts en =... Percés et fixés. Suite au prochain épisode
Jean

edbumedbum
26 fév. 2023

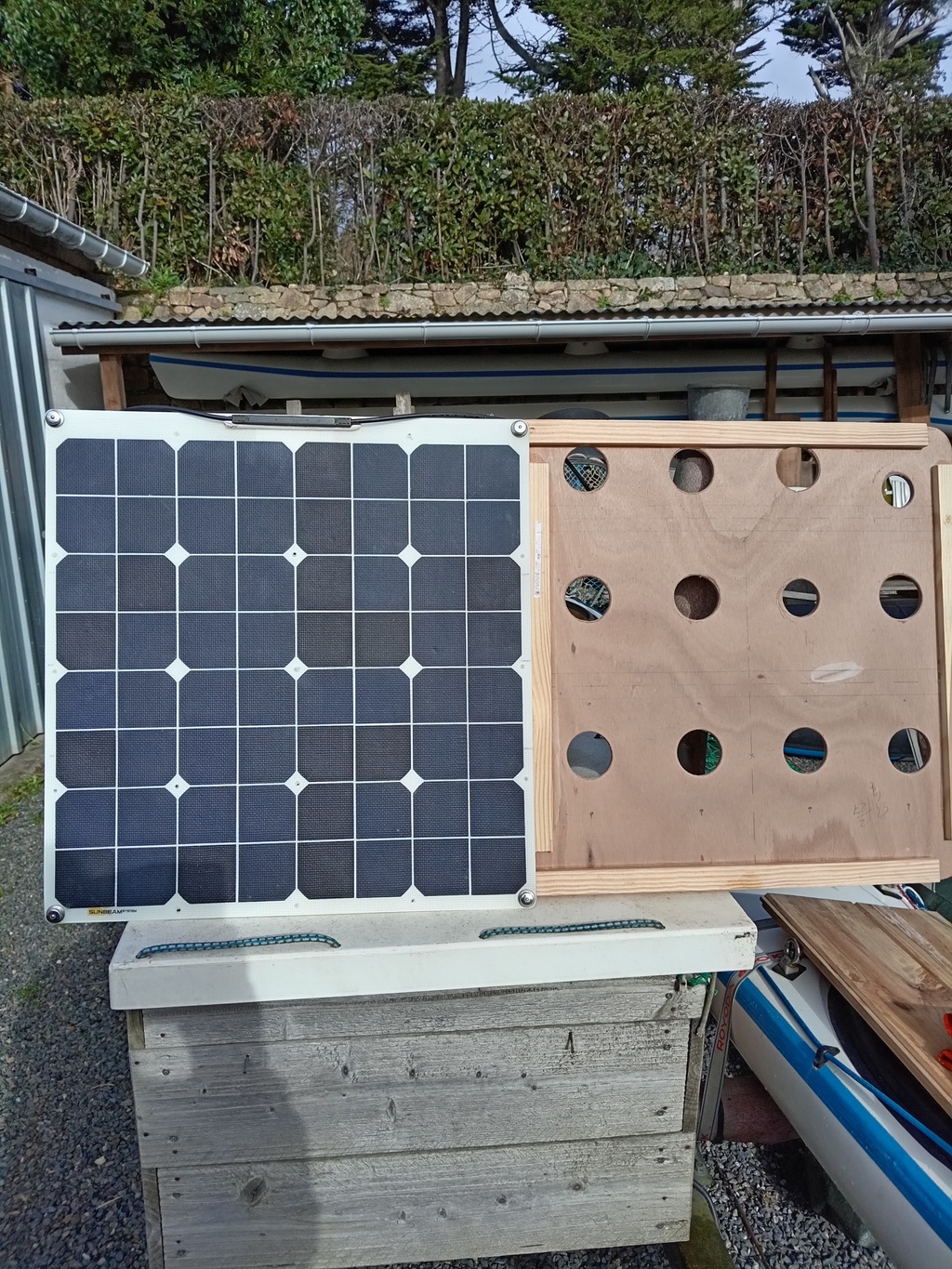

Bonjour je continu mon projet de pv... J'ai donc percé pas de soucis... J'ai fais un support en contre-plaqué extérieur... Qui va être peint avec polyurethane... Tout cela est très léger... C'y joint photos jean

edbumedbum
26 fév. 2023

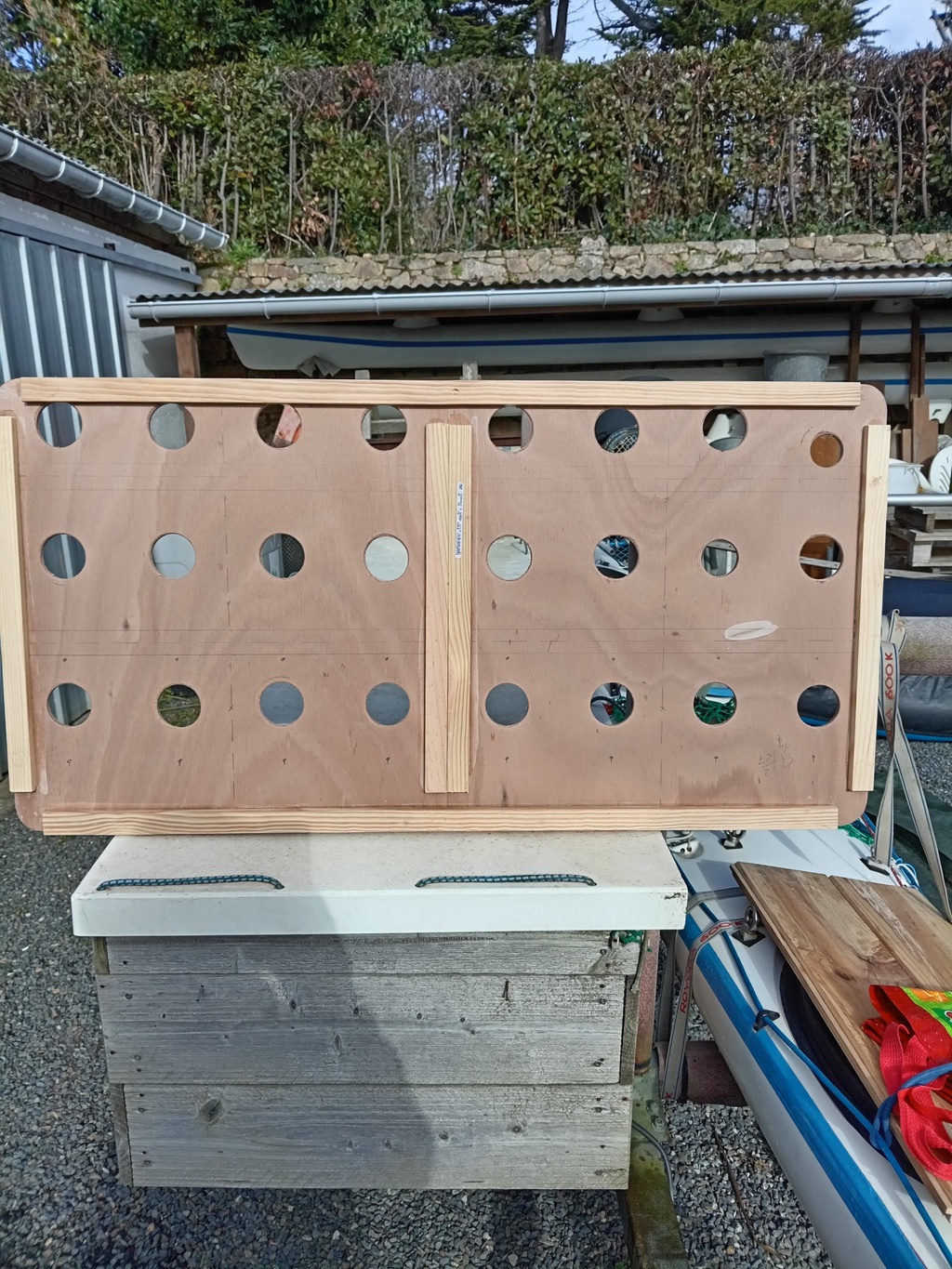

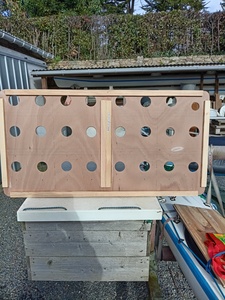

Autre photo jean

NowNow
26 fév. 2023

C'est bien fait.
Je pense quand même que tu aurais pu faire plus léger encore, mais ça dépend de ton type d'installation bien sur.

edbumedbum
26 fév. 2023

plus léger ? en quel matériaux?....j'avais déja les deux panneaux souples...sur mon écume j'ai cogité 6 mois pour le meilleurs emplacement...compliqué...les filiéres? la facon mini ? j'ai une jupe arruere...bref résultat deux arceaux arriere en pvc renforcé de 32...hauteur 130...poids 2 kgs....fixés solidement au rail fargue plus balcon arriere...sur lesquelles je vais fixer les panneaux avec le support contreplaqué .... donc plus 5 kilos max ...en tout j'ai donc 7 kgs....cela me semble raisonnable...de toute facon tout est démontable je teste pour une année..... mais j'y crois c'est à la fois et solide (allez donc casser un tube pvc????) et souple un peu..... le support bois des panneaux sera fixé sur les deux tubes horizontaux par un entrelacage d'un bout unique sur la longueur du support bois grace à des percage de ce bois tous les 5 ou dix cm (à voir)...voila je continu et enverrais des photos...jean

Spok29:En profil alu , avec cornieres et rivet pop..et sans fond ( donc refroidissement au top )·le 26 fév. 2023 15:19
Now:Je pensais à ajourer plus le fond (ou pas de fond carrément comme le dit Spok. )Pour la fixation, je trouve qu'un portique (ce que tu décrit avec deux arceaux ressemble à un portique) sur un poker, c'est pas top pour le fardage. J'aurais mis les panneaux séparément chacun dans un balcon arrière sur un materau, je trouve que ça dénature moins la ligne du bateau et que ça fait moins de fardage. Mais si tu trouve que l'installation en portique te convient, c'est le principal.·le 26 fév. 2023 15:41
edbum:Oui je verrais cette année à l'usage... Is sont plutôt bas 1m20 en fait... Je vois bien sur matériau comme les mini mais c'était fort compliqué avec les fixations de ma plage arrière... C'est sur si la conduite du boat est compromise par un fardage excessif je modifierais.... Je teste et avisé... Comme c'est entièrement démontable pas de soucis jean ·le 26 fév. 2023 16:05
Now:Oui, tester est la meilleure des façons de voir si ça gênera ou pas. Pour la fixation sur mâtereaux, c'est très simple, tu fixes les mâtereaux dans les balcons avec des colliers et au sommets il faut adapter une fixation pour le panneau. Moi, j'ai mis un support d'antenne VHF à l'envers mais beaucoup mettent des pieds de mat de planche à voile. avec deux petits taquets plastique sur le mat et des haubans en garcette, le panneau est orientable facilement et le tout reste facilement démontable pour ranger le panneau ou pour l'entretient.·le 26 fév. 2023 16:21
Ajouter un commentairePublier
rocroc
26 fév. 2023

J'ai installé deux panneaux de 150W sur des cadres en hêtre (carrelets de 3cm de côté : j'avais prévu des cadres en tubes carrés inox de 8mm mais en période de COVID, le marchand a trop traîné avant le départ en croisière, et j'avais le hêtre sous la main). Ca fait donc 3 ans qu'ils sont comme ça (depuis l'inox est arrivé à la maison, mais j'ai la flemme, et tant que ça tient...). De mémoire, les panneaux solaires font 120 x 60 cm, fixés par 6 vis + rondelles. Ils ont résisté à plusieurs coups de vent à plus de 50 Kn en rafales.

edbumedbum
05 mars 2023

Yes.... bon j'ai terminé le pièces reste à finir l'installation..poids de l'ensemble 8240 grs( je trouve c'est plus léger en grammes😅..)..donc le portique....les deux panneaux souples de 50 watts...le support bois... voilà à voir...j'ai retiré 5 kgs du coffre arrière pour compenser... coût total 100 euros pile sans les panneaux solaire ...soit un euro les 82 grammes 😂
Quand c'est fait j'envoie photos ...essais plus plus...si c'est ok je serais content sinon je démonte et trouve une autre solution...jean
