Panneaux solaires // avec petites différences de tension

Bonjour à tous.

Je me demande si mon installation est bien.
J'ai 4 panneaux de connectés en parallèle sur un mppt.

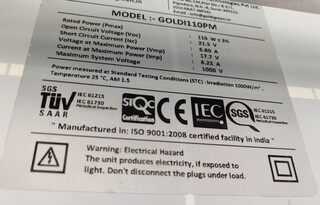

.2 panneaux Polycristalin de 110w - Voc 21,5v - Vmp 17.7v
.2 panneaux Monocristalin de 80w - Voc 22,3v - Vmp 17,8v
.Le Mppt est bien calibré Voc max 60v - Maxi 6 panneaux de 100w

Ce qui me dérange c'est les écarts de tension Voc 0,8v et Vmp 0,1v et aussi la différence de technologie Mono-Poly.
Y-a-t-il un risque d'abîmer les panneaux, le mppt.
Y-a-t-il une perte d'efficacité ?

En cherchant je trouve de tout, je lis de tout et du coup je ne sais pas si l'installation est bonne ou si il faut que je remplace les 2 panneaux de 110wPoly par des 80wMono pour avoir un parc identique, sachant que les 110 ne se vendent plus!

Merci d'avance et bon vent à tous.

L'équipage
#mppt#solaire#tension#vmp#voc
Tibo44Tibo44
25 août 2024
juliussejuliusse
26 août 2024

Peu de risques d'abîmer les panneaux ou le régulateur. Seulement, si c'est en parallèle, la tension va s'aligner sur le plus faible.
En remplaçant les 2 110W par 2 monocristallins de 80W, et en ayant tout les panneaux identiques, il serait judicieux avec 4 panneaux, de faire 2 séries de 2 panneaux montées en parallèle. Le MPPT va du coup bien travailler, et ça va carburer😉

ElectElect
26 août 202426 août 2024

C'est le Vmp des panneaux qui doit être aussi proche que possible pour maximiser le rendement en parallèle et l'addition des Voc en série affin de ne pas dépasser la tension maxi du MPPT. 0.1 Volt Vmp entre tes panneaux est négligeable, si non il y a aussi la possibilité de faire deux séries avec contrôleurs séparés mais en principe on ne mélange pas les genres car il y a aussi la différence de vieillissement à prendre en compte.

Tibo44Tibo44
26 août 2024

Merci pour vos retours c'est déjà rassurant, je souhaite rester sur un seul mppt, il y a déjà trop de monde qui gèrent la charge batterie (Mppt, Chargeur 220v et Régul charge Alternateur).

Si je comprends bien, en uniformisant le parc avec 4 panneaux identique de 80w, le résultat sera mieux.

J'ai deux nouvelles questions par rapport à ceci:

.passer à 320w (4x80w identique) donnera autant ou plus que 380w (2x110+2x80 différents)?

.pourquoi faire 2 séries en parallèle, c'est plus efficace? Avec le risque d'ombrage sur le portique, quand un panneau aura de l'ombre, c'est une série de 2 panneaux qui sera out et non un seul?

Merci d'avance pour vos réponses.

juliusse:Ça dépend où et comment sont disposés les panneaux ·le 26 août 09:14
Tibo44:Ils sont tout les 4 aligné sur le portique a l'arrière.·le 26 août 09:18
juliusse:2 séries en parallèle sera plus efficace, sur le papier, mais en effet il y a les risques d'ombrage.Si tu laisses tout en parallèle, ça vaut le coup d'en déplacer une partie ailleurs (aux filières par exemple). Cette surface sur un portique de 36 pieds (si le bateau renseigné sur ton profil est le bon), c'est trop. ·le 26 août 09:29
Tibo44:Ok, Merci encore pour les infos, je pense uniformiser le parc panneaux du cou et je vais réfléchir à l'emplacement.·le 26 août 09:36
juliusse:2 sur le portique, 2 sur les filières, c'est classique mais c'est selon moi le mieux ·le 26 août 09:43
Ajouter un commentairePublier
NowNow
26 août 2024

Bonjour,

En uniformisant tes panneaux, la théorie dit que ça sera (un peu) mieux, mais dans la pratique, il y a fort à parier que tu ne verras pas de différence.

A ta place, si ça marche comme ça, ne change rien.

juliusse:Changer l'emplacement quand même me semble judicieux. 4 panneaux de cette taille sur le portique d'un 36 pieds, c'est trop de fardage ·le 26 août 10:02
Now:Oui, j'avais pas vu cet aspect, je parlais "électriquement ".·le 26 août 10:03
Now:Et remplacer les 110w poly par des 80w mono c'est dommage (toujours du point de vue électronique), il y perdrait (beaucoup?) plus que ce qu'il y a à gagner en uniformisant. 1w étant 1w que ça soit produit par un mono ou un poly même avec un rendement un peu moindre 110w valent mieux que 80.·le 26 août 10:06
juliusse:@now, J'avais compris😉.Pour le rendement, mieux vaut des 80W mono récents que 110W poly. (D'ailleurs, regarde les caractéristiques annoncées en début de fil)·le 26 août 10:08
Now:Je ne suis pas convaincu, le mppt va gérer ça au mieux les tensions vont s'équilibrer au plus bas des deux effectivement (en // c'est automatique) mais le courant fournit par les 110w sera utilisé totalement, je pense que le rendement global peut être meilleur même si le rendement des poly est moins bon que celui des mono. Il y a tout de même 60w d'écart entre 2x110w et 2x80w c'est énorme tu ne rattrapes pas ça simplement avec un meilleur rendement surtout si les panneaux sont bien dégagés sur un portique ( pour le fardage je suis d'accord avec toi par contre)·le 26 août 10:14
Ajouter un commentairePublier
Tibo44Tibo44
26 août 2024

Je viens d'effectuer des test.
Au même moment, même ensoleillment.
.Les 2 110w poly donnent 10,6 A en sortie mppt.
.Les 2 80w mono donnent 8,3 A en sortie mppt.
.Les 4 panneaux connectés tous a parallèle donnent 16,3 A.

Théoriquement avec 4x80w identique je devrais produire 16,6 A au même moment, ça représente une légère perte de 1,7 A, avec un parc solaire de même technologie, qui va vieillir en même temps, moins de surface donc moins de fardage..., je vais partir la dessus.
Merci encore pour vos avis.
Bon vent à tous.

juliusse:Même avec 4 panneaux de 80w, je continue de penser qu'il faudrait en déplacer 2. 4 panneaux de 80Wsur le portique d'un 36 pieds, c'est trop ·le 26 août 13:44
Tibo44:J'ai bien entendu et je vais y réfléchir.Merci ·le 26 août 14:34
Elect:16,6 -16,3 = perte de 0,3A...amha.·le 27 août 06:55
Ajouter un commentairePublier
Eric.bEric.b
26 août 2024

Bonjour,
L’embêtant c’est que tu fais des mesures partielles, qui donc n’apprennent rien de fiable
Tu parles de puissance, mais tu mesures sois la tension, soit l’intensité
Si tu veux une analyse concrète, il faut mesurer les deux en même temps…

La tension maximale à vide Voc, on s’en fiche un peu, c’est juste pour pas flinguer ce qui est derrière qu’il faut la contrôler dans le dimensionnement de l’installation

0,1 V pour une tension idéale de fonctionnement Vmp, c’est peanuts quand on prend en compte sa marge d’erreur (+/-3%)
La différence de technologie de cellule importe peu, l’important reste sa production de courant au final

Bref, si tu veux une analyse complète, refais tes mesures complètes :
Tension ET intensité à chaque panneaux
Idem en entrée de MPPT, idem en sortie de MPPT (tu mesure 2A de différence selon que tu branches 2 ou 4 panneaux, mais si tu ne sais pas si la tension a varié, que peux-tu déterminer ?)
