Panneaux solaires - Mastervolt

Bonjour,
Je dispose d’un voilier Oceanis 393 équipé de 2 batteries de service 12 volts de 140 AH chacune (reliées en parallèle) et 1 batterie moteur.
Un contrôleur MasterVolt BTM-I me permets de voir la capacité des batteries en Volts, les Ampères consommés ou rendus en direct, la capacité batterie en % et le nombre d’heures d’autonomie résiduelle en fonction de la consommation. Je peux aussi voir le total des AH consommés.
Je viens d’installer 2 panneaux solaires de 90 Watts en série, reliés à un contrôleur de type Victron Solar MPPT 75 I 15, lui-même relié sur la première batterie de service la plus proche du contrôleur.
Depuis que j’ai installé les panneaux solaires, le MasterVolt m’indique toujours la capacité des batteries en Volts et les Ampères consommés en direct. Mais la capacité batterie en %, le nombre d’heure d’autonomie résiduelle en fonction de la consommation et le total des AH consommés décroissent sans jamais remonter.
Je suis donc obligé de faire régulièrement un reset de mon MasterVolt pour remettre tout à « 0 ».
Problème de paramétrage ou de câblage ?
Merci d’avance pour vos réponses et conseils éclairés.

Amorgos

L'équipage
25 juil. 2019
25 juil. 2019

Bonjour, le négatif de ton contrôleur doit être relié au shunt, du côté opposé aux batteries, sinon comment veux-tu que ton contrôleur voit passer les ampères "solaires" ?

25 juil. 201916 juin 2020

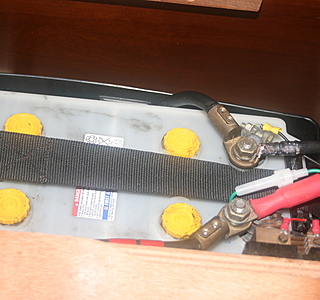

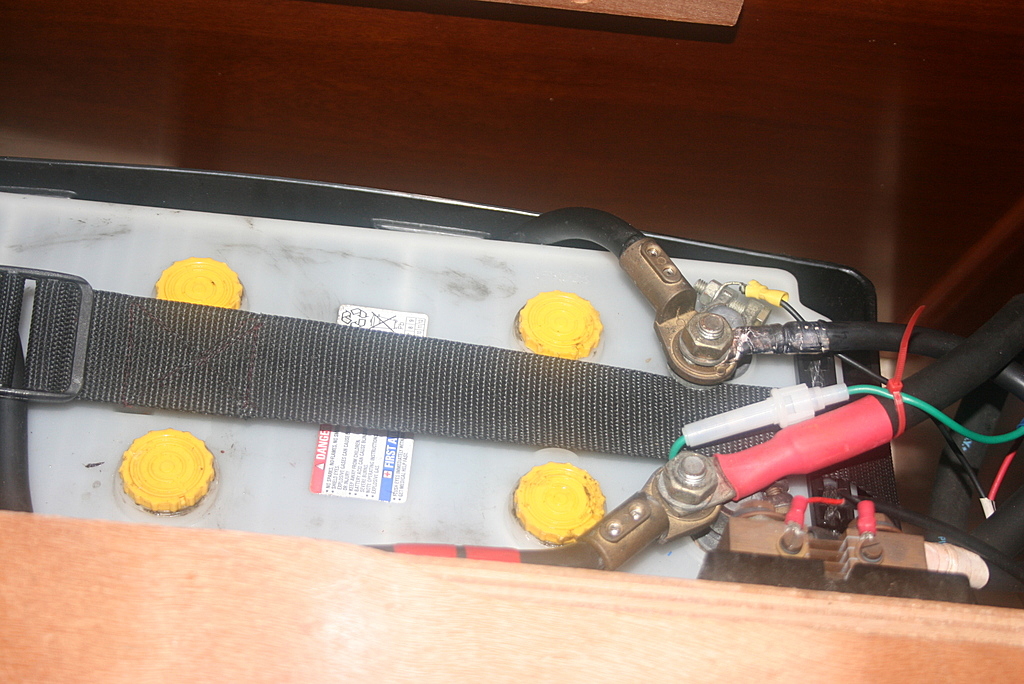

Ok, cette réponse me semble tout à fait logique. Je dois donc relier le négatif de mon contrôleur au shunt. Voici une photo en pièce jointe où on l'apperçoit à droite. Peux-tu me dire si je dois me connecter sur la vis de droite ou celle de gauche ?

25 juil. 2019

Désolé mais je ne vois pas suffisamment pour pouvoir identifier les connexions. Je crois deviner que le côté droit est relié au moins de la batterie, dans ce cas il faut brancher le régulateur du côté gauche.

25 juil. 2019

Qu'est ce que je risque si je me trompe de côté ? Rien à mon avis : Simplement que cela ne donnera pas d'information sur le débit de courrant. Et si je mets du bon côté cela me donnera l'information souhaitée.

25 juil. 201925 juil. 2019

Oui c'est cela.
Mais ce n'est pas bien compliqué de voir quel est le côté relié au moins des batteries, en suivant les fils.

28 juil. 2019

Merci Matelot. Je regarderai cela de plus près quand je retournerai sur mon bateau la semaine prochaine.
Si on se croise dans les Cyclades un Ouzo bien frais sera toujours prêt pour toi à bord.
