Panneaux solaires en parallèle problème

Sont -il munis de diodes anti retour ?

A priori, pas de soucis...
Fais un bilan de puissance en mesurant AUSSI le courant en amont et aval du régulateur.....Puissance fournie = V1I1+V2I2 (v1 et I1 tension et courant du panneau 1,idem pour panneau 2).puis puissance restituée sortie régulateur ( tension *courant) et tu sauras tout sur ton installation......La tension doit être la même sur les deux panneaux en //...(aprés avoir vérifié la présence de diode(s)sur l'autre panneau).
Comme les deux panneaux n'ont pas la même courbe de puissance, le régulateur "choisira" le bon compromis pour la puissance qu'il pourra donner à la batterie....

Merci pour vos réponses. Mais je fais comment pour mesurer le courant de charge ?

Il te faut une pince ampéremétrique qui mesure le courant en continu, comme celle là:

www.conrad.com[...]points2

Demande sur ton ponton,au cas où..

Outil indispensable sur un bateau......

Autrement, installe un shunt (ampére-mètre centré sur 0) sur le moins de la batterie, tu pourras ainsi voir les cycles de charge et de décharge, ou, plus cher, un gestionnaire de batterie ( j'ai un Xpert qui est super).Cherche sur H&O, t u auras plein de fils (de discussion!)......

Oui, à puissance constante,si la tension baisse, le courant augmente !
Si tu as vérifié que les deux panneaux en // ont des diodes, il n'y a pas de problème !

voir aussi , un peu de pub pour notre ami Michel,

www.plaisance-pratique.com[...]olaire-

Bon courage pour la suite

Sinon,comme tu dis, va voir un pro, ils sont aussi sympas...

Gilles

@ matelot@19001

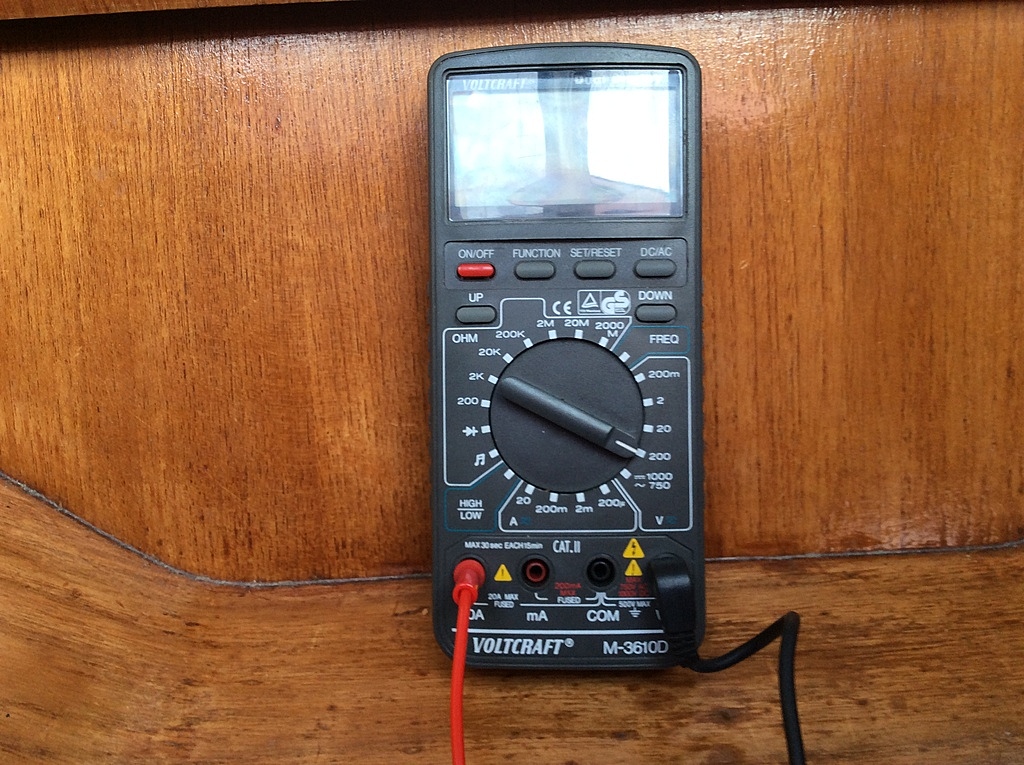

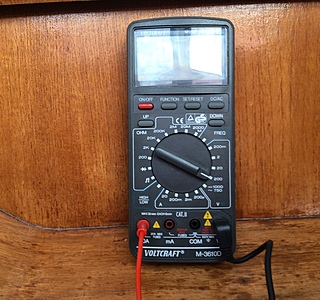

Je joins une photo de l'appareil que j'ai. Ca le fait ?

Merci je crois que je vais chercher un pro...

Regarde la courbe I (U) d'un panneau et tu verras que P n'est pas constant : quand U diminue I augmente un peu, la puissance max est dans le coude de la courbe, c'est le principe des MPPT.
Est-ce que tes panneaux ont le même nombre de cellules ? Sont-ils éclairés pareil ?

Hello Elect,

Peux tu préciser: "...les diodes anti-retour n'ont aucune raisons d'être et font perdre de la puissance..."

• Tu veux dire qu'on peut les retirer ?
• A quelles conditions ?
• Quelle perte de puissance induisent-elle environ ?

Amicalement.
FX

Peux tu préciser: "...les diodes anti-retour n'ont aucune raisons d'être et font perdre de la puissance..."
- Tu veux dire qu'on peut les retirer ?
Oui dans la grande majorité de nos installations.
.
- A quelles conditions ?
Lors d’un montage parallèle si l’un des panneaux est à l’ombre il se produire une inversion de courant plus ou moins importance dans celui qui est à l’ombre.
Dans le cas de 2 panneaux en// Pmax 100W/5,5A Isc celui qui est à l’ombre pourrait recevoir 5,5A (le max) de la part de l’autre, sans conséquences pour ce dernier puisque c’est son courant de court-circuit (Isc).
Dans le cas de 3 panneaux en// Pmax 100W/5,5A Isc celui qui est à l’ombre pourrait recevoir 11A (le max) 2x5.5A, c’est le maximum admissible pour le panneau à l'ombre car on admet que ce courant ne devrait pas excéder deux fois le courant Isc (courant de court-circuit) du panneau.
Avec encore plus de panneaux et si on est pas sûr qu'ils reçoivent tous le même ensoleillement, alors il faut diviser la charge en mettant un deuxième régulateur, et si on a peur pour ses panneaux, il est toujours possible de mettre un fusible (2x la valeur Isc) en série par panneau.
.
- Quelle perte de puissance induisent-elles environ ?
Avec des diodes courantes chute ~ 0,5V.
Avec un panneau de 18V/5,5A/100W on a plus que 17,5V X 5,5A soit 96W.
Perte = 4W x le nombre de panneaux x le nombre d’heures de production, (la perte est permanente).

Donc le panneau à l'ombre CONSOMME du courant, autant de courant en moins pour charger les batteries ! Une perte de puissance beaucoup plus importante que celle induite par la chute de tension d'une diode.
C'est bien ce qui m'a semblé lors de mes essais sans diodes, d'ailleurs, outre la perturbation du MPPT.

"ne serait tu pas en train de mettre en parallèle un panneau dit de 24v fatigué ou ombragé avec un panneau dit de 12v?"
.
Bien vu LR :pouce:

principe de bases : n'installer que des panneaux identiques en puissance, tension et technologie sur le même champ. Dans le cas contraire (aussi bien en série qu'en parallèle) le panneau le plus faible l'emporte. C'est à peu près la même chose pour les batteries.

Lequel est en 24v pendruig ?

C’est pas bon signe, un MPPT de qualité ne devrait pas avoir de peine à recalculer le MPP en une fraction….. Ça me rappel le Tracer Type A qui avait ce genre de problème, je crois que ça été résolu sur le Tracer Type B.

C'est un Victron 75/15

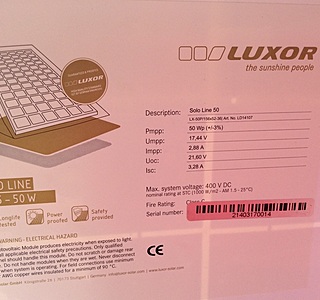

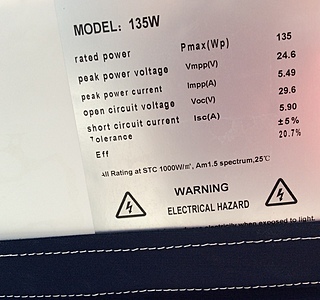

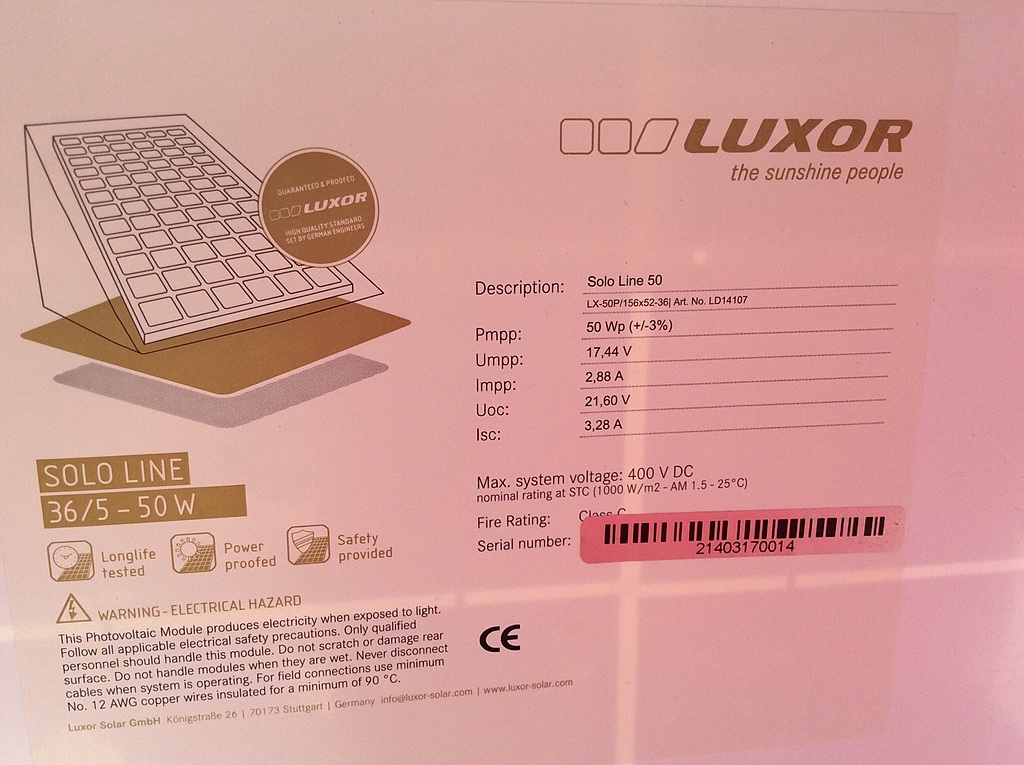

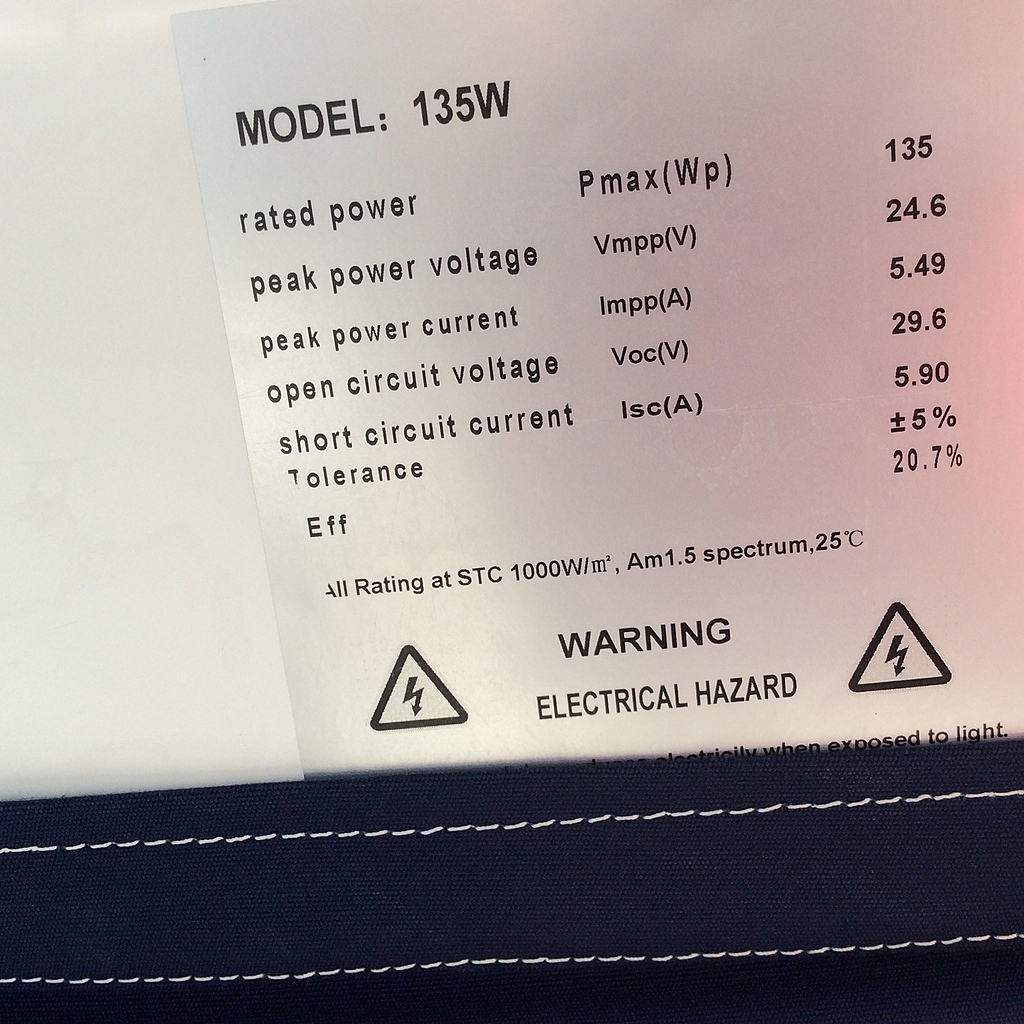

@sealou, ne cherche pas trop, tu as un panneau qui sort 24,6 Vmpp à vide et un autre qui sort 17,44 Vmpp.
L'un, le 135 watts est plus prévu pour un circuit 24 volts, l'autre pour un circuit 12 volts.
Ce n'est pas gênant quand on a le régulateur de charge qui corrige tout ça et que l'on a 2 panneaux identiques, mais là, tu as deux panneaux différents, vu que tu les branches en parallèle et qu'ils sont de Vmp différente, l'un débite dans l'autre et la tension s'égalise à 22 volts. Logique.
Il faut, comme le dit Elect, et Ecolodis, deux panneaux ayant les mêmes caractéristiques techniques mais pas forcément de même puissance pour que ça fonctionne correctement.

Avec un régulateur MPPT Victron 75/15 il est normal qu'on t'ai vendu un panneau 24 V, ça fonctionne mieux ainsi.
Tu peux effectivement utiliser le 50 W avec l'autre batterie de service.

Merci à tous pour vos éclairages...
