Panneaux photovoltaïques série ou parallèle en cas d'ombre partielle

Tu as peut-être voulu dire : "mets tes neurones en série tu y gagneras en tension mais pas en intensité et c'est l'inverse en //"
Je connais le principe de base entre série et parallèle, merci de prendre de haut ça fait toujours plaisir...

Pour en revenir à ma question, sur mes 3 panneaux en série, si j'en ai un qui est ombragé (disons, à100%, pour faire simple, ) :
Les 2 autres continueront-ils de produire sans perte de leurs puissance ?
Soit 2xPm/Vmp=Imp soit 2x90W/33.8V=5,32A ? ou le panneau masqué fera chuter la production de l'ensemble ?

Je m'excuse si ma question est un peu bête mais des "pro" me donne des infos un peu contradictoire donc je me demande quelle est votre expérience en la matière.

Dommage d'avoir rembarré un peu sèchement Alain, il donne la réponse - certes de façon concise - mais exacte. Le reste ne sont que des calculs élémentaires à effectuer en incluant une (grosse) part de perte par rapport à la puissance réelle reçue.
Tu gagnes en tension en mettant les panneaux en série mais l'intensité est celle du panneau le plus faible, donc si l'un des PS est totalement masqué, tu n'as rien en sortie.
Tu gagnes en intensité lors d'une mise en parallèle jusqu'à l'intensité maxi pratique multipliée par le nombre de PS mais ta tension maxi sera celle du panneau le plus performant.
L'idéal lors d'un montage pouvant avoir un PS masqué partiellement ou pas est d'avoir un montage parallèle et autant de régulateurs.
Après, tes régulateurs MPPT ou pas feront le boulot et l'intensité qui entre dans les batteries sera régulée en fonction et des régulateurs et de la technologie des batteries. Batterie plomb, limitation obligatoire de l'intensité, batterie Lithium, quasi pas de limitation donc charge plus rapide puisque pas de float ni de bulk.

globalement ça revient au mémé car la puissance est la résultante de la tension X par l'ampérage, mais il faut surtout voir la tension maxi admissible par ton mppt car a peut monter assez haut (70volts voire plus). donc en principe connecter les PS en //.

il ne faut surtout pas prendre en compte la puissance watt crète, tu ne l'auras jamais, car les panneaux ne seront jamais orientés de façon optimale, en tous cas pas tous et en même temps. dans l'absolut, l'ampérage maxi serait de 22.5 Ampères, ton MPPT supporte 15 A. même avec un rendement de 60% tu serais à 13.5 A.

en série tu serait à plus de 75 volts donc destruction du MPPT.

dans le cas ou les PS dépasseraient le seuil admissible, tu pourrais toujours masquer un panneau, mais atteindre + de 60% sur les 3 PS ça me parait difficile, à moins d'avoir toujours une personne qui suit l'orientation du soleil et malgré cela tu n'y arriverais pas

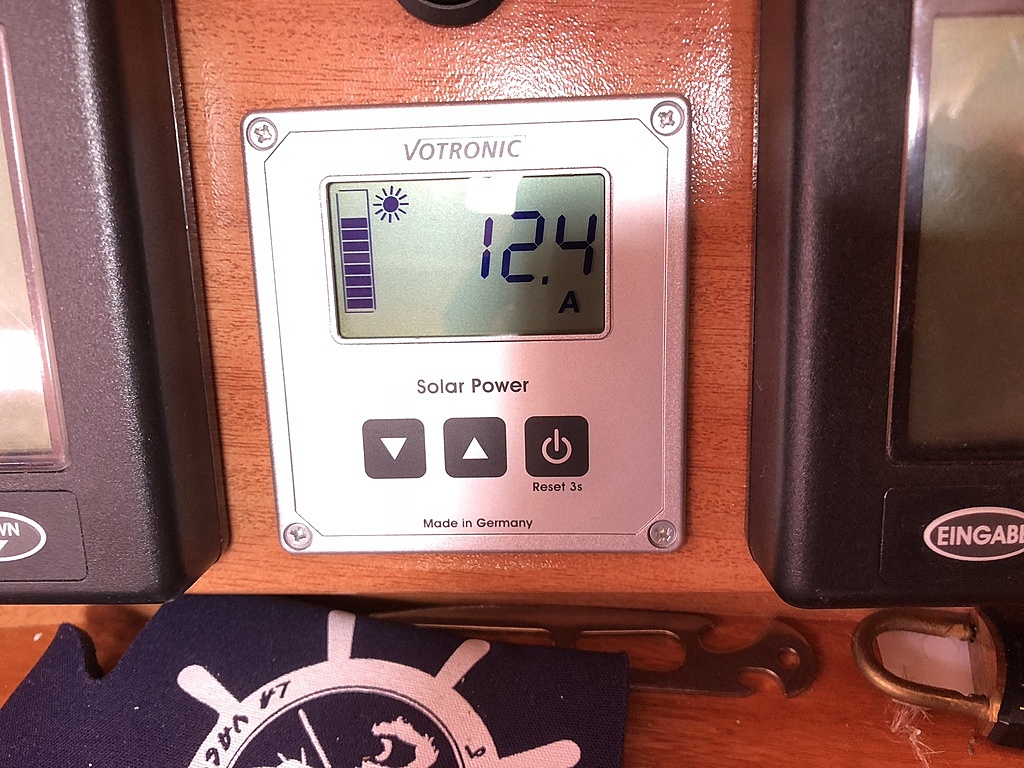

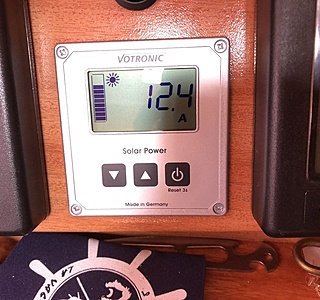

Lol j ai un ampèremètre brancher en permanence sur les panneaux et j ‘atteint les 15a en crête quand c’est nécessaire (frigo + wc électrique) donc même si mon ampèremètre n’est pas la précision absolue en ayant 30w de plus tu vas l’exploser ou mettre le feu au choix... perso je préférerais avoir un 30a a ta place. Mais chacun fais comme il veut. Demande à ton assureur ce qu il en pense.
En électricité mieux vaut surdimensionner légèrement que faire au plus juste.

Oui j’ai fait un peu vite
W=VxI et dans la précipitation I=(90Wx3)/12V

Pour te repondre

photovoltaique-solaires.blogspot.com/2012/07/branchement-des-panneaux-solaire-en_19.html

Le lien que j’ai mis explique bien le truc.
Si tu as 3x90w c’est que ton parc batterie est conséquent?
Donc que tu veux recharger vite?
En serie avec ombrage l’intensité Ampère sera aligné sur le plus faible (cf lien) donc ca chargera quasiment rien et ceux tant qu il y aura de l’ombre.
Sur mon système j’ai 2 régulateurs. Et en consommant beaucoup tout est chargé avant 12h.
Ex nav
Pilote 4A, frigo 4/5A, chargeur téléphone et tablette 3A, instrument de nav xA, pompe de cale auto xA (en veille quasiment rien), la nuit feu de nav plus éclairage intérieur 1A, pompe pour douche vaisselle laver main 4A, etc...
Et cela jour et nuit donc il faut un amperage important pour charger vite surtout si le jour tu as des nuages.
Pour charger c’est l’intensité Ampère qui est important.
La journée au final ce sont mes panneaux qui fournissent et mes batteries quasiment pas ce qui fait que j’économise leurs cycles de vies et que je ne tire dedans que la nuit (18-20h à 7-8h)

Ps j’éteins le frigo voir ne l’allume pas du tout

bsr
le raccordement des panneaux solaires entre eux suit la meme loi que celui des batteries : 2 panneaux en serie voient leur tension ( P.V.) doubler
2 panneaux en // voient leur puissance ( I.A.) doubler

ceci etant c'est l’ampérage qui charge , beaucoup plus que le voltage

donc branchez vos panneaux en //

( _ avec _ et + avec + )

cdlt

Tout d’abord sans ombrage la puissance est le même que ce soit série ou //
En série tu Additionnes la tension en // tu additionnes le courage. Comme la puissance c’ est la tension fois le courant c’est évident
Par contre en série comme il y a mois de courant les chutes en ligne dans le câblage sont moindres ( a longueur et gauge identique évidemment
Donc première chose à vérifier ce sont les caractéristiques en tension et courant que peut supporter le mppt . Cela peut déjà imposer une configuration . Si il est compatible de la conf série et // , je préconise de mettre en série car il marchera avec un ombrage plus grand . Dans le cas // , il se peut que l,ombrage empêche d’obtenir la tension minimum du régulateur , alors 0 watts sont produit. En série tu perds du courant mais à plus de chance d’etre Au dessus du minimum de tension

J'ai 2 panneaux de 100W et un MPPT pouvant absorber une tension de 75v
si je connecte les panneaux en parallèle : je vais avoir 20v / 10A (je simplifie)
si je connecte les panneaux en série : je vais obtenir 40v : 5A
ceci arrivant sur le MPPT, lequel ajuste la tension à 14v pour charger les batteries.
avec une ombre sur un panneau la tension va chuter et si elle chute en dessous de 14v je pense que le MPPT ne fournira plus rien en sortie parce qu'il est prévu pour abaisser la tension à 14v mais pas pour la relever.
Il me semble que 2 panneaux en série a plus de chance de continuer à fournir une tension élevée permettant au MPPT de charger les batteries.
C'est une expérience que je n'ai jamais faite en réel pour confirmer mon analyse. mais qu'il faudrait faire pour trouver la meilleure façon de connecter les panneaux au MPPT.

Non, mauvais calcul.

En // avec un panneau partiellement à l'ombre, la tension reste celle du panneau restant au soleil.

Un panneau est un générateur de courant à tension constante (dans certaines limites bien sur), pas une source de tension variable, c'est très différent.

ce qui n est pas indique dans vos observations
c est qu en serie ou parallele
c est le regulateur mptt qui ferrat la difference
et lui si c est un 24 v en sortie il peut admetre 72 v en entre
donc jouer avec le serie et parrallele et le mptt ferrat le reste !!

Heureusement que le Chat est là avec son humilité et sa bonté paternelle.
(ce n'est pas de l'humour, je le pense).
Le chat est même capable de faire de l'humour, toujours bienveillant, ce qui est rare à notre époque!

Le chat est un pro que tu peux écouter....

Il a pas forcément tort, suffit de lire plus haut les approximations

l’impédance c'est pour le courant alternatif, en continu, il n'y a que des résistances; si fut un temps le matériel chinois était de mauvaise qualité, ils sont en train de nous dépasser dans de nombreux domaines. ceci dit 3 panneaux, 3 MPPT c'est peut-être la meilleur solution restant à confirmer par un essai réel.

Bonjour, juste pour info, si nous avons 4 panneaux de 100w, peut on effectuer un montage "serie-parrallelle" sans risque, a savoir 2 modules de 2 fois 100 W en //,raccordes en serie l'un a l'autre? Cela peut-il permettre de produire avec une bonne intensite tout en evitant une grosse partie de l'ocultation du panneau le plus ombrage, soit a babord, soit tribord, selon naviguation et exposition? Fredo.

c'est une bonne solution sachant que si un panneau est occulté la production chutera de moitié.
perso j'ai trois panneaux qui arrivent tous au même régulateur mppt en //
2x50 et un 100w en (12v)

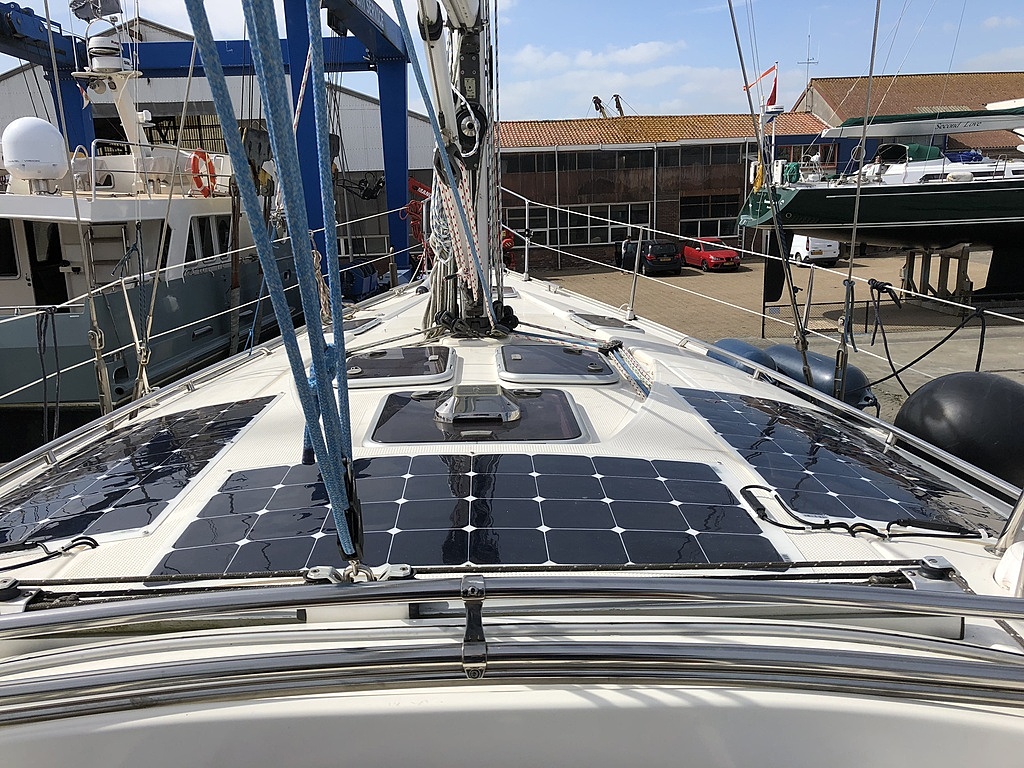

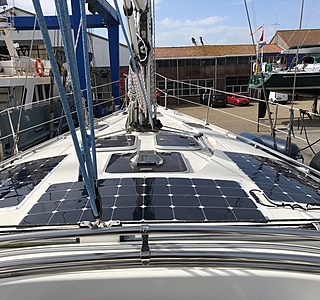

un sur le roof et deux sur le portique en été je suis autonome complètement
avec frigo ,pilote ext...
en automne quand les jours diminuent fortement je suis obligé de faire du moteur de temps en temps donc j'ai installé un booster mastervolt
et ça va bien ,j'ai une autre solution c'est d'augmenter mon parc servitude de 240ah passer à 340 mais comme je n'ai qu'une seule batterie de 240ah qui a 5ans il faudrait la remplacer par 2x170ah avec les modifs que cela comporte
et augmenter les connexions ce qui n'est jamais très bon sur la durée ..
c'est du mono cristallin vendu en france mais made in china comme la plupart
des cellules ...
alain

Bonjour Alain, qu'est ce qu'un booster mastervolt / quelle est sa fonction et comment cela fonctionne t'il? Merci. fredo.

Merci now. J'hesitais entre 3 PS de 130W ou 4 PS de 100Wm ,ais 2 a 2 en serie//. Merci pour le retour. Fredo.

« J'étais persuadé que le branchement en parallèle était le seul moyen d'éviter la perte de production en cas d'ombrage sur une partie des PV. (à moins qu'il y ai une diode anti-retour (by-pass?) sur chaque PV, c'est çà?) »
- Les diodes by-pass n’apportent rien dans un branchement parallèle, ainsi d’ailleurs que la diode anti-retour pour des montages de 3 panneaux

« Or hier, en discutant avec un pro, il me dit qu'avec un régul mppt je peux tout mettre en série et que les panneaux au soleil continueraient de produire de toute façon. »
- Faux.... s’il n’y a pas de diode by-passe, 1. la production des panneaux va s’écrouler, (le montage en série implique systématiquement l’utilisation de diodes By-pass). 2. Risque de détérioration du panneau ombragé (point chaud)

« L'avantage de la mise en série serait de :
-diminuer la section de câble
-profiter d'une plus large plage de production, le mppt déclenchant plus rapidement le rendement, la tension étant rapidement au-dessus de Vbat+5V »
- Effectivement.

Moi aussi je me suis amusé avec ce genre de question pendant plus de 3 ans avec 3 PS de 80 W montés sur un portique orientable et contrôlés par un mppt Victron 100/30. Le câblage étant en 16 mm², je pouvais tout me permettre.

Bien sûr il est difficile de comparer les 2 situations (série vs //) car jamais pile poil en même temps mais sur le long terme tu peux conclure.

Et bien ma conclusion est que c'est de la mastu....ion intellectuelle et que les 2 montages donnent (pour moi) des résultats tout à fait comparables.

Je pense même que le seul argument en faveur du montage série serait la section du câblage car même le déclenchement plus rapide du mppt ce n'est pas évident (de l'ordre de qques secondes).

Amuses-toi bien. J'ai un dongle smart bluetooth et je peux te dire qu'avec ce truc (gadget dise certains) l'on voit parfaitement ce qui rentre et sort (côté PS et côté batteries)

C'est l'inverse...

"donc dans un montage série, si il est équipé de diodes bypass, l'intensité du panneau ombragé ne va plus déterminer l'intensité des 2 autres panneaux ?"
-Non s'il est équipé de by-passes correctement.

"J'ai lu que certain panneaux bénéficiaient de ce type de diode, Je ne sais pas si c'est mon cas, comment pourrais-je le savoir ? J'ai ouvert la boite de connexion d'un des panneaux et j'ai vu 2diodes noires avec un trait circulaire blanc mais je ne sais pas si c'en est.
-Oui s'en est, il peut y en avoir jusqu'à 8 de mémoire sur les panneaux "Kyocera".

Si ce n'est pas ça est-il possible d'en rajouter ?"
-On peut en rajouter, cela dépendra de la structure du panneau....affaire de spécialistes.

les diodes que tu dois voir,à mon avis ce sont des diodes antiretour. c'est à dire que le courant passe dans un sens mais pas dans l'autre.

et pour ta gouverne, mais je pense que tu as fais une simple erreur, les courants (I) s’additionnent en // et ce sont les tensions (v) qui s'additionnent en série.

Pour faire une ombre , pose ta casquette dessus....

Bonjour,
Peux-tu nous donner des éléments concrets sur le fait qu'en série c'est beaucoup plus performant qu'en parallèle?

J'ai un beau portique sans radar ni éolienne, un beau régulateur mppt mais je n'ai pas eu ce miracle !? J'aimerai aussi connaître le secret.

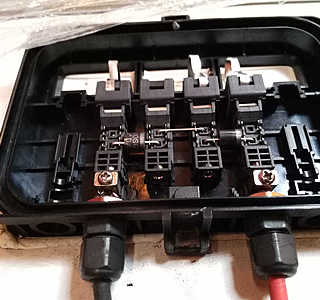

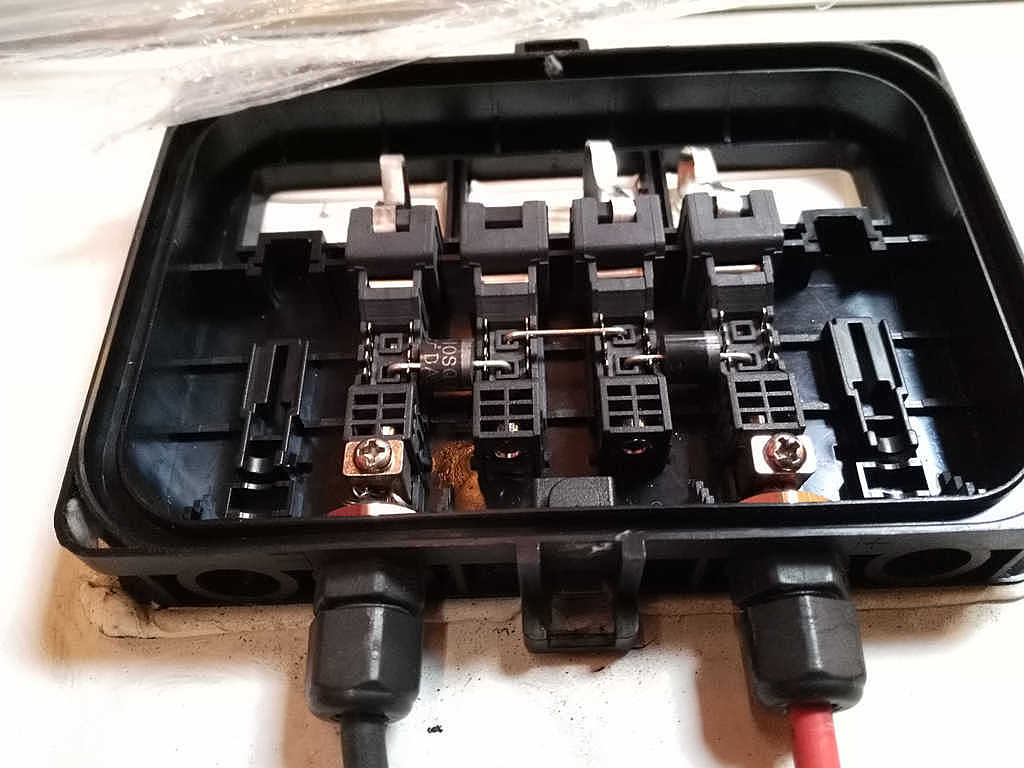

@Elect & @Oceanis321 : Voici en PJ une photo d'un des 3 panneaux et ses caractéristiques. Si il s'agit bien de diodes by-pass ça veut dire qu'en série si un panneau est occulté il ne fera pas baisser l'intensité des 2 autres panneaux si j'ai bien compris ? Et donc qu ça supprimerai l'inconvénient de l'ombrage en série ? ou bien faut-il rajouter des diodes by pass autre part ?

@bruno972 : pour faire un test d'ombrage il suffit d'occulter un des 3 panneaux je pense.

@force10 : Il semblerait qu'en condition optimale (sans ombre), avec un mppt, un branchement en série soit plus efficace car la tension minimale de déclenchement du mppt est atteinte plus rapidement du fait de l'addition des tensions, donc une plage de production plus grande. Sans compter la section de câble qui diminue fortement (dans mon cas 3x moins). Victron, dans le manuel de son mppt préconise le montage en série, je pense pour ces raisons.

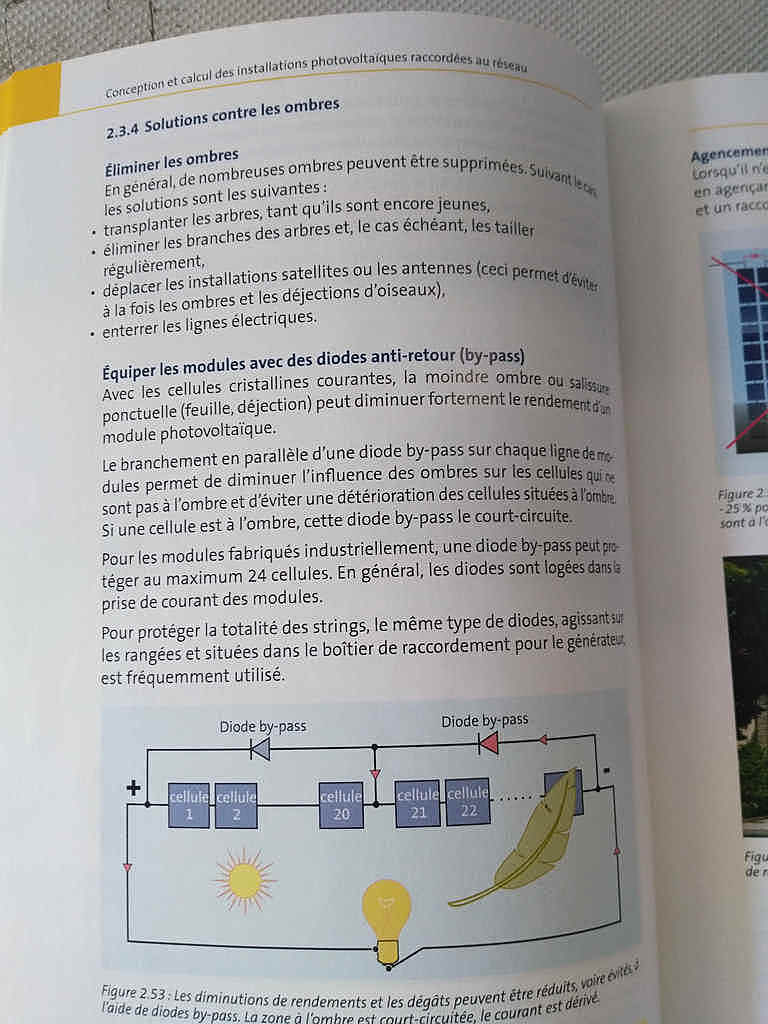

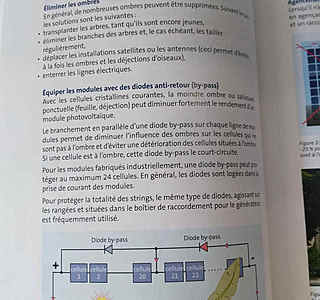

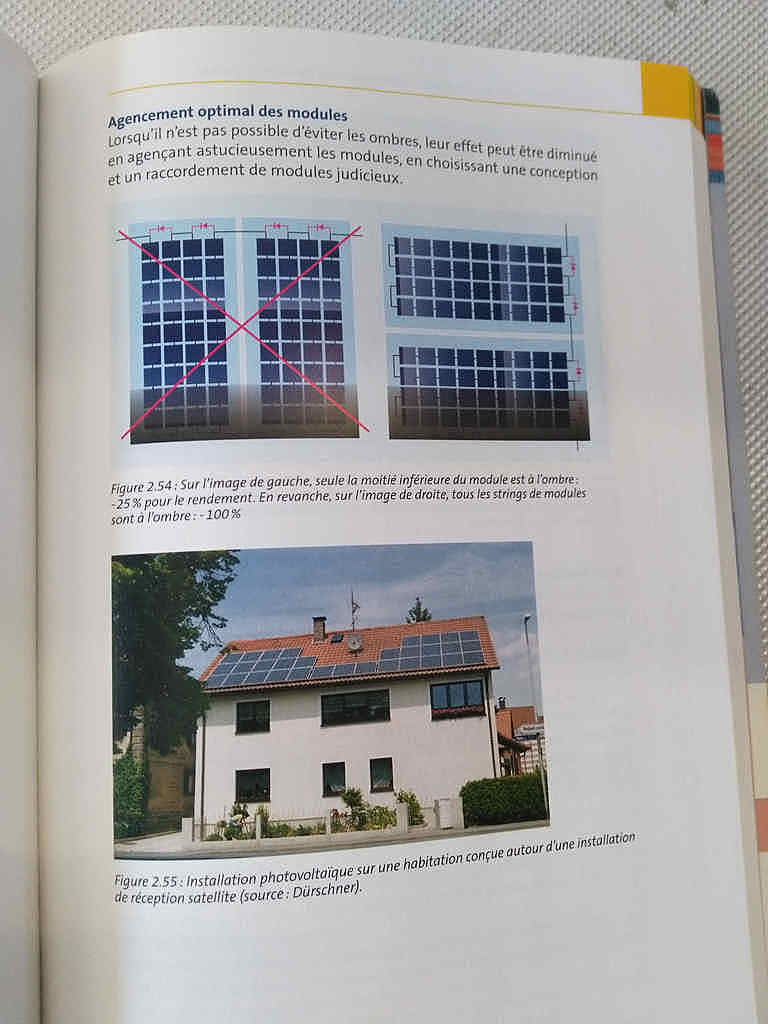

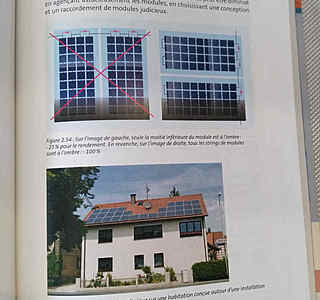

Je poste en PJ deux photos tirées d'un livre sur le solaire, y sont abordées les diodes by-pass (il ne semble pas les différencier avec les diodes anti-retour)

"Je poste en PJ deux photos tirées d'un livre sur le solaire, y sont abordées les diodes by-pass (il ne semble pas les différencier avec les diodes anti-retour)"

Effectivement, ce n'est pas claire....alors qu'elles ont (by-pass ou anti-retour) une fonction bien différente.

les diodes sont les mêmes c'est le montage qui est by-pass ,j'ai expliqué plus haut .
alain

Avec un régulateur MPPT le parallèle est avantageux, car en cas de baisse de tension (ombre partielle) le régulateur va augmenter l'intensité. Donc meilleur rendement qu'avec un régulateur non-MPPT.

Bonjour, Perso je suis totalement perdu... Certains disent que "en serie c'est le mieux", d'autres "en // c'est le top et enfin les derniers "que serie ou //c'est pareil"...
Alors que faire? Les branchements de PS sont un sujet complexe et je crois que je vais faire comme indique au debut,,, les 4 panneaux 2 a 2 en serie // et comme cela je n'aurai qu'a moitie tort et a moitie raison. Fredo. :tesur: :tesur:

Haaa merci, Au moins c'est clair. Je reste donc sur mon idee de serie // pour mes 4 panneaux avec un regul MPPT de chez Victron, je pense. Fredo.

Bonjour à tous, en lisant à droite à gauche sur le net; Un site conseille de ne pas excéder en charge 20% de la capacité du parc batterie. Quand est il?

Bon, a moi.
Je précise que je suis une buse en électricité. J'ai suivi les conseils d'un pro.
J'ai donc 825w, en 37v et des broutilles. En //. Toute mon installation est en 12v. Les panneaux sont de technologie et de taille différentes. J'ai 450a de batteries. Les panneaux en 2 rangées sur le bimini, un régulateur mppt par rangée. Je ne m'intéresse pas aux ombres portées depuis que je me suis apperçu que je charge sous les nuages et même sous une petite pluie, ici en Martinique. Frigo, ordinateurs,antenne wifi, routeur, éclairage led, mixeur, etc. Sans compter. Ma plus grosse conso, pour toute na nuit: 35amps(heure où pas, je m'en fiche, mon controleur affiche 35 consommés.
Dans la journée, si je suis courageux(rarement) j'utilise perceuse, meuleuse, orbitale, etc. Sans (presque) jamais pomper les batteries.
Voilà, juste un retour d'expérience, sans le blabla technique, que je ne maitrise ni ne connais...
A+ les amis.
