Panneau solaire 24v sur batteries 12v avec mppt ?

Je me disais la même chose pour le mppt
Pour l'ombre, ce ne serait le cas que si l'ombre est fait par les voiles - en naviguant face au soleil.

Pour les nuages, c'est plutôt tout ou rien et au mouillage, seulement le mât, les nuages ou une montagne/falaise risquent de faire de l'ombre. Le mât serait minime voir rien, les autres serait plutôt tout ou rien.

Paul

ça à l'air d"être possible
avec un truc comme ça :

www.ase-energy.com[...]uit.cfm

:-) :-) :-)

En puissance limité
Régulateur 30 A MPPT

Garantie 1 an

fabrication union européenne

12/24v détection automatique

max 12v: 375 watts de panneaux solaires

max 24v: 750 watts de panneaux solaires

Pas uniquement une question de tension d'entrée...
Hello,

Ce n'est pas uniquement une question de tension acceptable en entrée.

En effet, les fabricant de MPPT, (en tout cas, un de ceux que je connais et que j'ai questionné à ce propos)disent qu'il ne faut pas faire ça.

Je n'ai pas creusé le pourquoi du comment exacte à l'époque, mais, même si le MPPT accepte et détecte automatiquement 12 ou 24v en entrée, il faut que la tension de sortie soit en rapport avec la tension d'entrée. (Batterie 12v pour panneau 12V et 24 pour 24)

Je ne dis pas que ça ne marche pas du tout (je n'ai pas essayé), mais au minimum, la garantie saute et je pense également que cela peut endommager le MPPT car la conversion de puissance sort dans ce cas de la plage d'utilisation normale des composants qui n'ont pas été calculés pour faire ce grand écart.

Si quelqu'un à une expérience inverse, je suis preneur du retour.

A+,

Hum...
Concernant les deux marques que j'utilise, ils fonctionnent automatiquement en 12 et en 24 volts et la tension d'entrée des panneaux solaires n'a aucune influence sur le fonctionnement si dans les limites admises.

Ceci dit, j'ai remarqué que certains fabricants se sont engouffrés dans le concept MPPT qui existe depuis vingt ans sans en avoir les capacités techniques... ce qui donne des produits en effet complètement boiteux !

Le plus courant actuellement est d'avoir une installation 12 volts et des panneaux photovoltaïques en 24 volts, les régulateurs de qualité gèrent cela sans le moindre problème.

_/)

Exact !
Tout comme les panneaux photovoltaïques... ;-)

_/)

et...
pour l'aspect général des pseudo victron, ca donne quoi ? Ca tiens la route ? ca sors vraiment pas cher...

Tilikum
Merci pour cette contribution.

Quelle marque de mppt est bien pour gérer ça ?

En effet, si on veut aller au delà des 150 watts avec un seul panneau, on est obligé d'aller en 24 volts. Et les prix des grands panneaux à 180 - 200 watts deviennent intéressants.

Merci,

Paul

victron...
pour les Victron c'est pas eux qui fabrique je pense. J'ai un fournisseur qui me les propose en "no name" (sans marque)

Comme écrit plus haut,
chez moi "en cours d'évaluation"... et en ce qui me concerne, l'évaluation d'un matériel électrique me prend entre deux et trois ans avant que je ne me permette d'émettre un avis ! ;-)

_/)

voir peut-être ici
pagesperso-orange.fr[...]eti.htm

?
Pourquoi faire un convertisseur 24/12 ? :reflechi:

_/)

backcontact
voit du coté des panneaux solaire avec des cellules "back contact" (les conducteurs sont montés au dos de la cellule), qui permettent des dimensions de panneaux plus originale, et souvent plus petite.

Super
Maintenant, reste à choisir le bon modèle qui fait tout, pas trop grand, pas trop cher...

Paul

:)
pour faire une réponse clair... ?

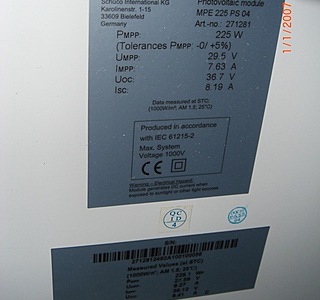

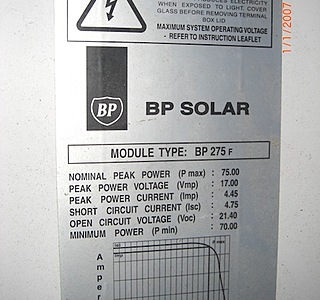

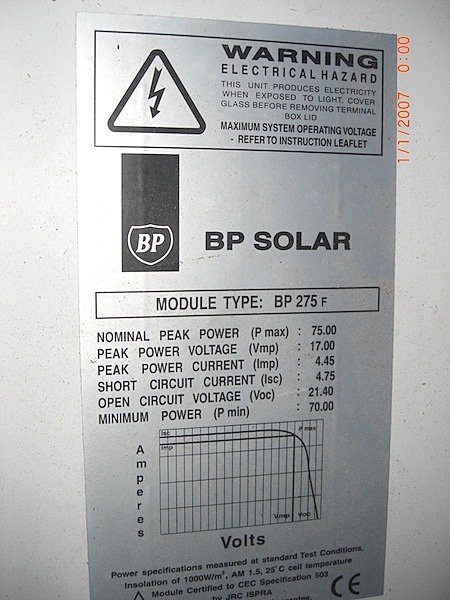

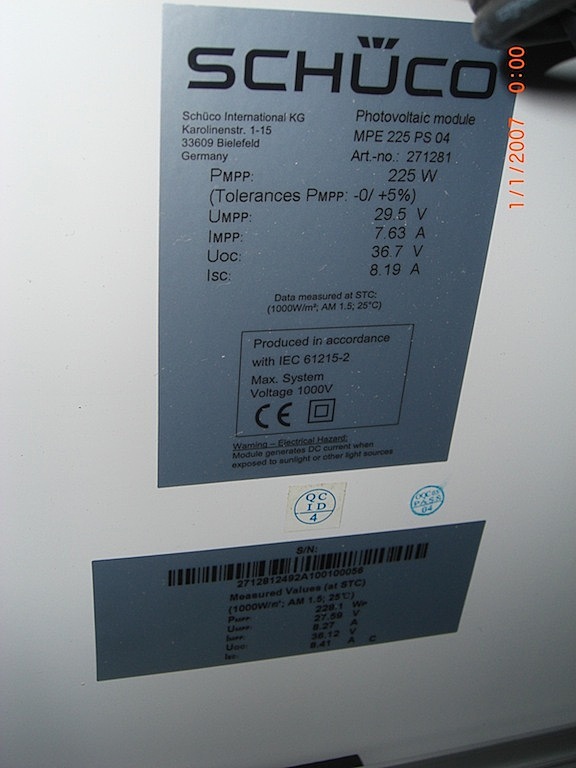

Aucun panneaux solaire ne débite 12V (en circuit ouvert).

Un panneau débite entre 17 et 24 volts (c'est fonction du type et du nombre de cellules) pour ceux qui nous intéresse. La tension sera de toute façon régulée par le régulateur.

Il faut que celui ci puisse accepter le courant (A) que délivre l'ensemble des panneaux monté en parallèle.

Il est possible de dépasser la tension admissible par un régulateur en mettant des panneaux en série, mais je ne suis pas sur que ce genre de montage nous intéresse.

Et pour faire rire Tilikum :
Parmi les régulateurs MPPT, y en a-t-il qui supporte les valeurs de charge pour des calcium-plomb ?

Paul

testé 2ans,panneau 24v avec batterie 12v, il faut :
solaire-energy.fr[...]4v.html

Pour un régulateur qui accepte un panneau 24v (de 30v jusqu'à 80v voir plus) pour charger une batterie 12v
Vous avez les régulateurs Mppt wellsee
ou les version tracer de epsolar
testé sur camping car et bateau
marche parfait

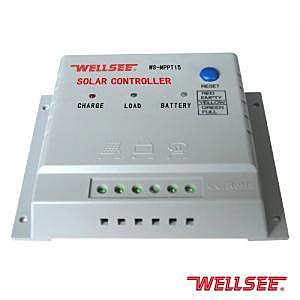

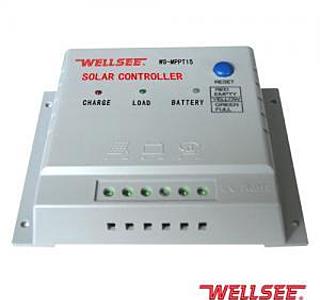

une image du plus petit

stp mr solaire, dégage avec ta pub.
Ca ne se fait pas sur le forum. Je m'étonne que tom ou l'équipage n'ait pas déja réagit.

On ne peut pas monter 2 panneaux 24v en série
le 72v maxi qui est indiqué sur les caractéristiques ne concerne que pour un seul panneau.

Attention aussi à l'erreur habituelle suivante :
un regulateur 10a qui charge une batterie en 12v ne peut accepter que 150w de panneaux maxi
car c'est la puissance qui charge la batterie qui compte, un panneau 190w grillera le 10a

Le bluesolar de victron ne permet pas de charger en12v avec un panneau 24v,

50% de L'énergie est perdue, cela est arrivé mon collegue
de l'argent perdu
L'idéal en efficacité reste quand même panneau 24v avec 2 petite batteries 12v en série

Il ne faut pas demander à un vendeur intéresser, partial
il vaut mieux tester, car on se rend compte des pertes pour un montage non conforme

Et voilà un Youtube (désolé, en anglais) qui semble dire que le Wellsee est du bidon.

Après deux jours d'essais avec un Victron MPPT 70/15 et trois panneaus en parallèle de 12 v résultat étonnant et très positif malgré un temps pas terribel mais avec un peu de soleil quand même...
Merci à l'héonaute qui m'a démontré par MP que le montage série était dangereux pour les panneaux.

C'est quoi ces explications débiles sur les régulateurs MPPT?
Monsieur camping cariste (qui hier s'appelait solaire), pourriez vous arreter de raconter n'importe quoi, svp?
Victron qui vend de la merde très cher?
Epsolar équivalent de morningstar?
Des MPPT qui ne supportent pas une tension plus élevée que la tension de charge?
C'est vraiment n'importe quoi, j'ai jamais entendu autant de bétises en si peu de temps.

Quelques réponses pour corriger certains "détails":
- Victron fait de très bon produits et entendre comparer epsolar avec eux ou morningstar me laisse sur le cul.
- Pour ton info, heureusement que les mppt peuvent accepter une tension de fonctionnement plus élevée que sur un seul panneau 36 cellules. C'est même comme cela qu'ils fonctionnent. Et plus la tension est élevée et mieux le MPPT va fonctionner ( c'est à dire recherché le point de puissance maximum). Malgré tout sur les bateaux il est important de ne pas les monter en série mais il faut les monter en prallele.

• La limite max du régulateur est clairement annoncée dans les notices (tension max). Non, on ne peut pas connecter 150W de panneaux sur un régulateur de 10A. Le max sera de 120W pour un régul' de 10A, de 240W pour un 20A... Il y a une marge à prendre en compte (30%) entre la puissance max acceptable et la charge PV.

ça me met en rogne d'entendre des bétises comme ça. On se casse la tête toute l'année à expliquer le fonctionnement du photovoltaique et un vendeur masqué qui hier s'appelait "solaire" et aujourd'hui "camping cariste" vient balancer des infos bidons qui vont désinformer.
Désespérant.

Au fait, ça m'étonne pas qu'il ait du remplacer son parc de Gel victron ton ami, avec tes conseils...
Apprends, forme toi, fais des tests, compare, étudie, et après tu pourras donner des conseils.
Le camping cariste peut s'arrêter au bord de la route, pas le marin!

Fin du coup de gueule.

Johann

Bonjour milan,

Tu ne devrais pas brancher ces panneaux en // à cause des tensions différentes.
Les cellules ne vont pas aimer.
Comme tu es sur un cata, je te conseil soit de mettre un régulateur par panneau, soit de brancher ces panneaux en série sur un MPPT.

Bonne journée et à bientôt.

johann

Bonjour, la réponse se trouve dans le manuel de régulateur MPPT 100-15 de Victron page 4 en français:
"Par exemple :
Batterie de 12V et panneaux polycristallins ou monocristallins
• Nombre minimal de cellules en série : 36 (panneau de 12 V).
• Nombre de cellules recommandé pour la meilleure efficacité du contrôleur : 72(2
x panneaux de 12 V en série ou 1 x panneau de 24 V).
• Maximum : 144 cellules (4 x panneaux de 12 V en série)."

Ccl: il est même recommandé d'avoir une tension élevée pour que le régulateur MPPt soit utile.
Donc panneau 24V (montant généralement à 45/50V) parfaitement indiqué pour circuit de batterie de 12V.

Voilà.
Ci-joint le manuel.

La réponse est oui pour la tension, par contre, tu risques d'être trop au au niveau courant, car rapporté sur 12V tu vas passer au delà des 15 A... Donc il te faut un 75/50 plutôt... Pour le reste, le régulateur en MPPT va faire ce qu'il faut pour convertir tes 24V et plus en 12V pour la batterie... pas de soucis à avoir...

J'ai eu un morningstar et maintenant je suis en victron et je dois dire que j'aime bien leurs produits !

J'ai un panneau Benqsolar 327W 55V associé à un MPPT EPSOLAR Tracer 3215RN 30A avec pupitre déporté
C'est parfait il me charge mon pack de 400A 12V de batterie service.
Je n'utilise plus mon chargeur de quai !

10 12 ampères maximum?
Mais dans la journée tu récupéres combien?

En fait, mon panneau fait 195 watts. Ca donne 36 volts et ça s'appelle un panneau 24w, mais le contrôleur MPPT Victron transforme ça en 12v.

Le problème de calculer combien ça donne dans une journée est compliqué car ça dépend aussi de ce que les batteries peuvent accepter. Plus elles sont déchargées, plus elle acceptent.

J'ai deux batteries Victron Gel de 110ah. En été en Méditerranée par beau temps les batteries descendent vers 70%-80% durant la nuit et je suis déjà à 100% vers 12h-13h. Ensuite je recharge téléphones portables, PC portable etc.

Donc en été, par beau temps, nous avons du courant à revendre. Par contre en hiver ça devrait moins bien se passer, mais nous n'avons rarement l'occasion de tester...

Nous faisons tourner un frigo que nous gardons assez frais, de la musique, des lumières le soir, la recharge de nos portables etc. En navigation le pilote, GPS traceur, VHF etc. Nous n'avons jamais besoin de faire tourner le moteur pour faire du jus.

Bonjour à tous/tes

J'aimerais acheter un kit solaire mais ça fait bientôt 3 mois que j'étudie tous les systèmes, je ne comprend pas tout;

J'ai l'intention de prendre un panneau solaire 260W _ U oc : 37.60 V (Allemand)
2 Batteries Gel 90 Ah chacune _ Victron
1 Régulateur Mpt 100/30 _ Victron (car un jour il est possible que je rajoute une éolienne)
Et un transfo pur sinus 375 VA (convertisseur Victron)

Je me demande d'abord comment calculer la puissance du transfo en VA, j'ai besoin de 840 W / jour (60 W pour 14h/j)_ Ensoleillement ~ 6h/j

Certains ''pro" (2 sites concurrents) me conseillent soit 2 batteries avec un régulateur de 15 A, soit un kit 150W avec un convertisseur extra puissant de 1800 VA, mais ça ne correspond en rien avec ce que je lis sur le net et les prix sont exorbitants, je n'ai pas besoin de 500W de productions.

J'aimerais installer tout ça en 12 V (batteries en //) pour avoir 180 A et non 90 A , le régulateur va torcher ça, mais au fond; A quoi ça sert d'installer son système en 12 V ou en 24 V vu qu'il me faut un convertisseur 12 ou 24 V en 220 V ? Je n'utilise aucun appareil en 12 V ni en 24 V, mais qu'en 220 V Mono ^_^

Est-ce que le fait de brancher ses batteries en // va me faire gagner du courant produit, plus de courant emmagasiné ?

Bon, merci de me répondre et bonnes fêtes à tous !
